ROS2 Nav2 и Ackermann: Частые движения колес

Рассмотрение основных настроек, контроллеров и параметров управления для стабилизации поведения Ackermann робота

Основные выводы

Оптимизация параметров контроллера и планировщика: Регулировка параметров в файле конфигурации Nav2 помогает устранить ненужные коррекции.
Подбор подходящего контроллера: Использование контроллера, таких как Regulated Pure Pursuit, существенно улучшает стабильность движения.
Учет кинематических особенностей Ackermann: Точная настройка параметров для Ackermann-роботов помогает избегать чрезмерных корректировок на кривых и при движении задним ходом.

Анализ проблемы

Общее описание

При использовании ROS2 и Nav2 с роботом на базе рулевого управления Ackermann многие разработчики сталкиваются с ситуацией, когда система слишком часто корректирует положение колес. Такое поведение приводит к нерегулярным движениям, проблемам с корректным следованием траектории, а также может оказывать влияние на точность навигации и общую стабильность работы робота. Причин для подобного поведения несколько, и они могут быть связаны с алгоритмами планирования, управлением контроллера, настройками параметров движения, а также с кинематикой самого робота.

Ключевые факторы возникновения проблемы

1. Настройка контроллера

Неправильная конфигурация контроллера – одна из основных проблем, вызывающих частые корректировки положения колес. При использовании контроллеров, не адаптированных для Ackermann систем, происходит чрезмерное вмешательство в траекторию движения. Здесь стоит обратить внимание на следующие моменты:

Регулировка частоты срабатывания контроллера (controller_frequency). Частые обновления могут привести к дрожанию колес.
Настройка пороговых значений для минимальной скорости по оси x, y и для угловой скорости. Например, параметры min_x_velocity_threshold и min_theta_velocity_threshold помогают избежать нежелательных корректировок при малых ошибках локализации.
Использование специализированных контроллеров, таких как Regulated Pure Pursuit Controller, которые учитывают особенности Ackermann роботов.

2. Параметры планировщика и проверки целей

Параметры планировщика и плагинов проверки целей, таких как progress checker и goal checker, существенно влияют на поведение робота:

Переоценка допусков (tolerance) и соответствующих проверок положения робота может помочь смягчить агрессивное поведение.
Настройка параметров, как «required_movement_radius» и «movement_time_allowance», обеспечивает более плавное выполнение целевых перемещений.
При неверных значениях настройка постоянно корректирует маршрут, что приводит к излишним движениям колес.

3. Проблемы с локализацией и одометриой

Точность локализации и одометрии является критической для системы, так как именно от неё зависит, насколько правильно робот воспринимает своё положение в пространстве:

Ошибки в публикации позы или неверная фильтрация данных датчиков могут привести к частым и ненужным корректировкам.
Важно обеспечить корректную работу топиков, таких как /odometry/filtered и /amcl_pose, чтобы данные о положениях соответствовали реальной картине движения робота.

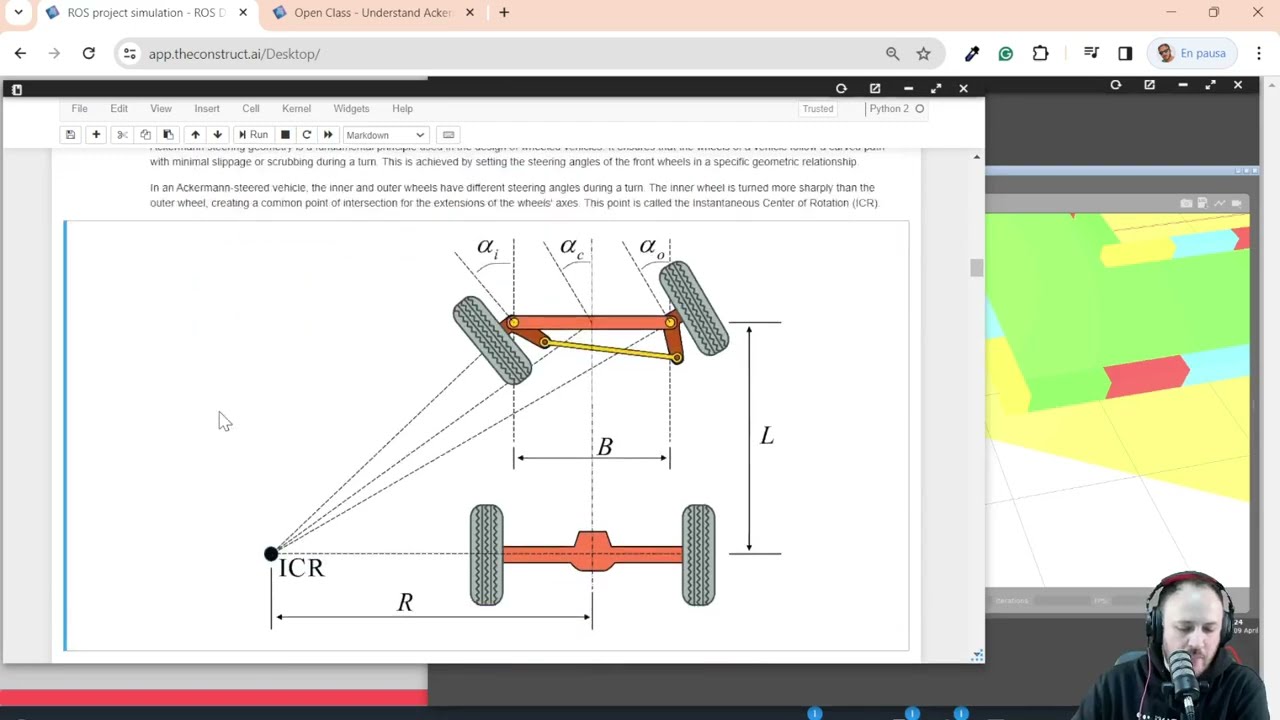

4. Геометрия и кинематические особенности Ackermann

Особенности кинематики Ackermann-роботов существенно влияют на поведение при маневрировании:

При движении по кривым пути и при попытке движения задним ходом имеются специфические трудности, связанные с тем, как система интерпретирует отклонения от заданной траектории.
Некорректное преобразование скоростей (от команд телодвижения к локальным усилиям для колес и поворотного механизма) вызывает периодические корректировки движения колес.
Часто необходимо учитывать инерционные эффекты, особенно при медленном движении, чтобы обеспечить стабильное поведение.

Практические рекомендации по настройке

Настройка файла конфигурации Nav2

Для решения проблемы стоит начать с детальной проверки и корректировки файла конфигурации Nav2 (обычно nav2_params.yaml). Обратите внимание на следующие параметры:

Параметр	Описание	Рекомендованное действие
controller_frequency	Частота обновления команд контроллера	Уменьшите, если обновления слишком частые
min_x_velocity_threshold	Минимальный порог линейной скорости по оси x	Увеличьте для стабилизации малых корректировок
min_theta_velocity_threshold	Минимальный порог угловой скорости	Настройте для уменьшения резких поворотов
goal_checker.tolerance	Допуск при проверке достижимости цели	Увеличьте для устранения чрезмерных корректировок при небольших ошибках
progress_checker.required_movement_radius	Радиус, необходимый для признания движения	Настройте для учета особенностей Ackermann управления

Выбор контроллера для Ackermann-роботов

Одной из наиболее эффективных рекомендаций является использование контроллера, специально адаптированного для Ackermann-роботов. Например, Regulated Pure Pursuit Controller зарекомендовал себя в ряде случаев благодаря тому, что он учитывает кинематические ограничения и особенности маршрута.

Вот пример конфигурационного файла для Regulated Pure Pursuit Controller:

# Пример конфигурации для контроллера Regulated Pure Pursuit
controller:
  type: RegulatedPurePursuitController
  params:
    lookahead_distance: 1.0       # Оптимальное расстояние для «предвидения» следующей точки траектории
    max_linear_velocity: 0.5      # Максимальная линейная скорость робота
    max_angular_velocity: 1.0     # Максимальная угловая скорость
    slow_down_on_approach: true   # Замедление при приближении к целевой точке
    min_linear_velocity: 0.1      # Минимальная линейная скорость для стабилизации

Обратите внимание, что параметры могут варьироваться в зависимости от конкретной модели вашего робота и его динамических характеристик.

Тестирование и симуляция

Прежде чем вносить изменения в реальной системе, рекомендуется протестировать конфигурацию в симуляционных средах таких как Gazebo или RViz. Это позволит:

Визуализировать траекторию и поведение робота без риска повреждения оборудования.
Проводить отладку параметров контроллера и планировщика в режиме реального времени.
Выявить потенциальные ошибки в датчиках или локализации, влияющие на командное движение.

По результатам симуляции можно внести корректировки и вновь протестировать до достижения стабильного результата.

Дополнительные аспекты и методы диагностики

Настройка фильтров данных и PID-контроллера

Применение фильтров для сглаживания данных от датчиков и использования PID-контроллера может значительно снизить количество резких корректировок:

Фильтрация данных помогает устранить случайные шумы и ошибки, возникающие при обработке сигналов от одометрии.
PID-контроллер может быть использован для стабилизации движения, обеспечивая постоянную коррекцию с постепенными изменениями.

Проверьте настройки PID-контроллера, если ваша система их использует. Небольшие значения коэффициентов (например, коэффициенты стабилизации для пропорциональной, интегральной и дифференциальной частей) могут помочь уменьшить чрезмерное вмешательство.

Роль локализации и одометрических данных

Надежная локализация – ключевой элемент в системе автономной навигации. Если данные одометрии или локализации, поступающие с датчиков, содержат погрешности, это может приводить к некорректным вычислениям целевой траектории. Убедитесь, что:

Топики /odometry/filtered и /amcl_pose корректно публикуют данные.
Используемые алгоритмы фильтрации и сенсорной интеграции соответствуют требованиям робота с учетом его конструкции.

Применение watchdog-систем для мониторинга топиков локализации может помочь вовремя обнаружить расхождения и скорректировать их.
