RS485是一种广泛应用于工业控制、自动化系统、数据采集以及远距离通信领域的串行通信电气标准。它以其卓越的抗干扰能力和远距离传输特性而闻名。本文将深入探讨RS485的电平标准及其典型的数据格式应用,帮助您全面理解这一重要的通信技术。
核心看点
- 差分信号传输: RS485的核心优势在于使用两根信号线(A线和B线)的电压差来表示逻辑状态,有效抵抗共模干扰,确保信号在恶劣工业环境中的可靠传输。
- 物理层标准: RS485主要定义物理层的电气特性,如电压、电流和多点连接能力,而不规定具体的通信协议或数据帧格式。这些通常由上层协议(如Modbus)定义。
- 半双工通信: 大多数RS485应用采用半双工模式,即设备在同一时间只能发送或接收数据,需要通过主从控制或令牌传递等机制来管理总线访问。
RS485 电气特性与电平标准
RS485标准的核心在于其独特的电气特性,这使得它在噪声环境和长距离传输中表现出色。理解这些特性是正确实施和故障排除RS485通信系统的关键。
差分信号传输机制
RS485采用差分信号进行数据传输。这意味着逻辑状态不是由单根导线相对于地的电压决定,而是由两根专用导线(通常标记为A线和B线)之间的电压差(\(V_{AB} = V_A - V_B\))来定义。
- 逻辑“1” (标记状态): 当A线电压相对于B线电压为正时,表示逻辑“1”。具体来说,当 \(V_{AB} \geq +200\text{mV}\) 时,接收器会识别为逻辑“1”。发送驱动器通常产生+2V到+6V的差分电压。
- 逻辑“0” (空闲或间隙状态): 当A线电压相对于B线电压为负时,表示逻辑“0”。具体来说,当 \(V_{AB} \leq -200\text{mV}\) 时,接收器会识别为逻辑“0”。发送驱动器通常产生-2V到-6V的差分电压。
- 不确定区域: 差分电压在-200mV到+200mV之间是接收器的不确定区域。为避免总线空闲时进入此状态,通常会使用上拉和下拉偏置电阻将总线钳位到一个已知的逻辑状态(通常是逻辑“1”)。
这种差分方式使得RS485对共模噪声(同时影响A线和B线的噪声)具有很高的抑制能力,因为噪声对两根线的影响相似,其差值基本保持不变。

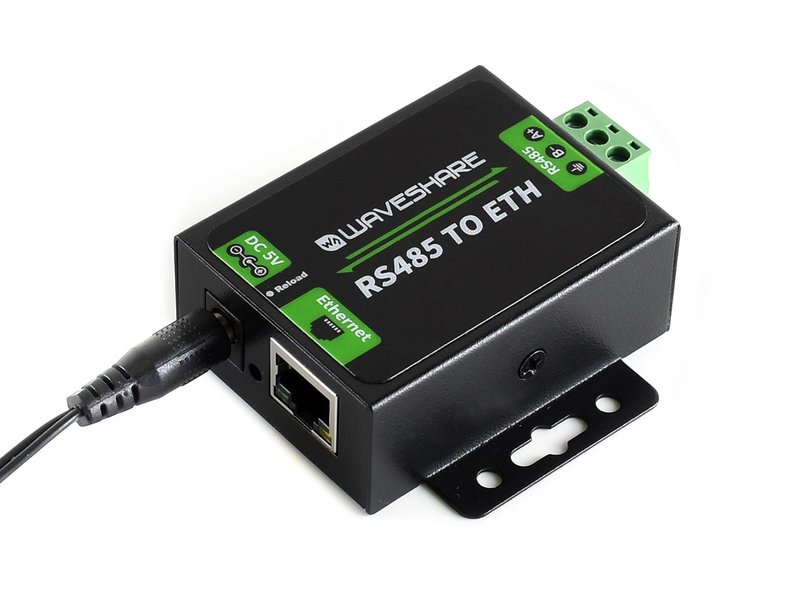

一款RS485转以太网模块,展示了RS485接口在现代设备中的应用。
电压、电流与信号线
工作电压范围
虽然标准规定发送器的差分输出电压范围为±2V至±6V,但在实际应用中,典型值通常在±2V到±5V之间。接收器的输入灵敏度为±200mV,这意味着即使信号经过长距离传输有所衰减,只要差分电压仍大于200mV(或小于-200mV),接收器就能正确解析信号。
驱动电流与负载
RS485驱动器必须能够在54Ω的差分负载下输出不小于1.5V的差分电压。驱动器的输出电流通常在±60mA到±250mA之间,具体取决于总线上的负载情况,包括终端电阻和连接的收发器数量。
信号线定义
- A线 (Data+ 或 非反相): 差分信号对中的正(或非反相)信号线。
- B线 (Data- 或 反相): 差分信号对中的负(或反相)信号线。
- GND (地线): 虽然RS485理论上是两线制系统,但在实际应用中,连接信号地线(GND)非常重要。它可以为各节点提供一个共同的参考电位,减少共模电压偏移,进一步提高系统的抗干扰能力和稳定性,尤其是在不同设备供电系统不完全隔离的情况下。
与其它电平标准的比较
RS485电平与常见的TTL(晶体管-晶体管逻辑)或RS232电平标准有显著不同:
- TTL电平: 通常以0V代表逻辑“0”,+5V(或+3.3V)代表逻辑“1”,是单端信号,抗干扰能力较弱,传输距离短。
- RS232电平: 采用负逻辑,例如-3V至-15V代表逻辑“1”,+3V至+15V代表逻辑“0”,也是单端信号,虽然电压摆幅较大,但抗干扰能力和传输距离仍不如RS485。
由于电平定义不同,RS485与TTL或RS232电平不直接兼容,需要使用专用的接口转换芯片(如MAX485、SP3485等)在这些电平与RS485差分信号之间进行转换。
RS485 数据格式
重要的是要理解,RS485本身是一个物理层标准,它定义了信号如何通过物理介质(电缆)传输的电气特性,但它并不规定数据帧的格式或通信协议。数据的组织方式、帧结构、寻址、错误校验等是由运行在RS485物理层之上的数据链路层或应用层协议来定义的,最常见的例子是Modbus RTU协议。
基本的串行通信参数
当设备通过RS485进行通信时,它们通常采用异步串行通信方式。这意味着通信双方需要预先约定好一些基本参数,这些参数由上层协议规定:
- 波特率 (Baud Rate): 每秒传输的码元数,常见值有2400, 4800, 9600, 19200, 38400, 57600, 115200 bps等。9600 bps是一个非常常用的默认值。
- 数据位 (Data Bits): 每个字符中实际数据位的数量,通常是8位,但也可以是7位或9位。
- 停止位 (Stop Bits): 用于标记一个字符传输结束的位数,通常是1位或2位。
- 奇偶校验 (Parity): 一种简单的错误检测机制,可以是无校验 (None)、奇校验 (Odd) 或偶校验 (Even)。
这些参数必须在总线上所有通信设备之间保持一致,否则将无法正确解析数据。
典型数据帧结构 (以Modbus RTU为例)
Modbus RTU是工业领域中广泛应用于RS485总线的一种协议。其数据帧结构通常如下:
Modbus RTU 帧结构
[设备地址 (1字节)] [功能码 (1字节)] [数据 (N字节)] [CRC校验 (2字节)]
- 设备地址 (Slave Address): 1字节,用于标识总线上的从设备。主机发送的帧中包含目标从机的地址,从机响应时也带上自己的地址。地址0为广播地址。
- 功能码 (Function Code): 1字节,定义了主机请求的操作类型(如读取线圈、读取寄存器、写入单个寄存器等)或从机的响应状态。
- 数据区 (Data): 长度可变,具体内容取决于功能码。对于请求帧,可能包含寄存器起始地址、数据数量等;对于响应帧,则包含请求的数据或操作结果。
- CRC校验 (Cyclic Redundancy Check): 2字节,用于检测数据在传输过程中是否发生错误。发送方计算CRC值并附加到帧尾,接收方对接收到的数据(不包括CRC本身)重新计算CRC,并与接收到的CRC比较,若一致则认为数据正确。
除了上述主要部分,Modbus RTU协议还规定了帧与帧之间必须有至少3.5个字符时间的静默间隔,用于区分不同的消息帧。数据的传输以字节为单位,每个字节先传低位(LSB)。
通信方式
RS485通常采用半双工 (Half-duplex) 通信模式。这意味着在任何给定时刻,总线上的设备要么处于发送状态,要么处于接收状态,不能同时进行。因此,需要一种机制来控制哪个设备何时可以发送数据,以避免数据冲突。这通常通过主从轮询(Master-Slave polling)或令牌传递(Token Passing)等方式实现。在主从结构中,主机发起所有通信,从机只有在被主机寻址后才能响应。
虽然不太常见,但RS485也支持四线制全双工通信,此时需要两对差分线,一对用于发送,一对用于接收。
RS485特性比较雷达图
下图通过雷达图形式比较了RS485与其他常见串行通信标准(RS232、TTL)在几个关键特性上的表现。评分越高代表在该特性上表现越优或数值越大(如距离、速率)。这是一个基于普遍认知的相对比较,具体数值会因应用环境和实现方式而异。
从图中可以看出,RS485在抗干扰能力、传输距离和多点能力方面具有显著优势,使其成为工业环境的首选。虽然其传输速率可能受到距离的影响,但整体性能非常适合大多数工业应用。
RS485通信层级关系思维导图
下面的思维导图清晰地展示了RS485在通信协议栈中所处的位置及其与上层协议的关系。RS485主要关注物理层,而数据格式、寻址和流程控制则由更高层次的协议(如Modbus)来定义。
mindmap
root["RS485 通信系统"]
id1["物理层 (Physical Layer)"]
id1_1["RS485 标准"]
id1_1_1["电气特性
差分信号 (A, B线)"]
id1_1_2["电压电平
逻辑1: V(A)-V(B) ≥ +200mV
逻辑0: V(A)-V(B) ≤ -200mV"]
id1_1_3["多点连接能力
(最多32个标准负载,
或更多通过高阻抗收发器)"]
id1_1_4["半双工/全双工"]
id1_1_5["传输介质 (双绞线)"]
id2["数据链路层 (Data Link Layer)"]
id2_1["协议 (例如 Modbus RTU, Profibus DP)"]
id2_1_1["数据帧格式
(地址, 功能码, 数据, 校验)"]
id2_1_2["寻址机制"]
id2_1_3["错误检测 (CRC, 奇偶校验)"]
id2_1_4["流控制/总线访问控制"]
id3["应用层 (Application Layer)"]
id3_1["具体应用数据"]
id3_1_1["传感器读数"]
id3_1_2["控制命令"]
id3_1_3["设备状态"]
这个导图帮助我们理解,虽然我们常说“RS485通信”,但实际上RS485仅提供了信号传输的“道路”,而“交通规则”和“车辆(数据包)的构造”则是由Modbus等协议来定义的。
RS485 与 RS232 的本质区别
为了更深入地理解RS485的特性,观看下面这段视频将有助于您快速把握RS485与另一种常见串行接口RS232之间的关键差异。视频通过直观的方式解释了它们在信号方式、传输距离、抗干扰能力和组网能力等方面的不同之处。
该视频强调了RS485因其差分信号特性而在工业环境中比RS232更为可靠和灵活,特别是在需要长距离传输或连接多个设备的场景下。
RS485 主要特性总结表
下表总结了RS485标准的主要电气特性和通信特点,方便快速查阅和对比。
特性 |
描述 |
信号类型 |
差分信号 (Balanced Differential) |
信号线 |
2线 (A, B) + 可选地线 (GND) |
逻辑 '1' (发送端) |
V(A) - V(B) = +2V 至 +6V |
逻辑 '0' (发送端) |
V(A) - V(B) = -2V 至 -6V |
逻辑 '1' (接收端阈值) |
V(A) - V(B) ≥ +200mV |
逻辑 '0' (接收端阈值) |
V(A) - V(B) ≤ -200mV |
最大传输距离 |
理论可达 1200 米 (约 4000 英尺),速率随距离增加而降低 |
最大传输速率 |
可达 10 Mbps (短距离),常用速率如 9600 bps, 115200 bps |
驱动器输出电流 |
约 ±60mA (驱动54Ω负载时) |
最大节点数 |
标准为32个单位负载 (Unit Loads, UL)。使用高阻抗收发器可连接更多节点 (如128或256个) |
通信模式 |
通常为半双工 (Half-duplex),也支持四线制全双工 |
共模电压范围 |
-7V 至 +12V (接收器必须能承受此范围内的共模电压) |
数据格式 |
由上层协议定义 (如Modbus RTU),RS485本身不规定 |
典型应用 |
工业自动化、楼宇控制、数据采集、过程控制 |
此表提供了RS485核心参数的概览,有助于在设计和部署基于RS485的系统时参考。
常见问题解答 (FAQ)
RS485最主要的优势是什么?
RS485最主要的优势在于其差分信号传输方式。这带来了以下好处:
- 高抗干扰能力: 差分信号能有效抑制共模噪声,使其在电磁干扰严重的工业环境中非常可靠。
- 远距离传输: 相比单端信号(如RS232或TTL),RS485可以在更长的距离(理论上可达1200米)上传输数据。
- 多点通信能力: RS485支持在一条总线上连接多个收发设备(标准为32个节点,通过高阻抗收发器可支持更多),非常适合构建分布式控制网络。
RS485电平与TTL或RS232电平兼容吗?
不兼容。 RS485、TTL和RS232是三种不同的电气标准:
- RS485: 使用差分电压(A线和B线之间的电压差)表示逻辑,例如A-B > +200mV为逻辑1,A-B < -200mV为逻辑0。
- TTL: 使用单端信号相对于地线的电压表示逻辑,例如通常 >2.4V为逻辑1,<0.8V为逻辑0(以5V系统为例)。
- RS232: 也使用单端信号,但电压范围不同且通常是负逻辑,例如+3V到+15V为逻辑0,-3V到-15V为逻辑1。
因此,在不同类型的接口之间进行通信时,必须使用专门的电平转换芯片(例如MAX485用于TTL到RS485的转换,MAX232用于TTL到RS232的转换)。
RS485标准是否定义了数据通信协议?
没有。 RS485是一个物理层标准,它仅规定了信号的电气特性(电压、电流、差分方式等)以及部分物理连接特性(如多点连接)。它不涉及数据的帧格式、寻址方式、错误校验机制或通信流程控制等。这些通常由运行在RS485物理层之上的数据链路层或应用层协议来定义,例如Modbus RTU、Profibus DP、BACnet MS/TP或自定义协议。
一条RS485总线上最多可以连接多少个设备?
标准的RS485驱动器定义了一个“单位负载 (Unit Load, UL)”。一个标准的RS485总线段理论上可以连接32个单位负载的设备。这意味着如果所有设备都是标准1UL的收发器,那么总线上最多可以有32个这样的设备。
然而,现在市面上有很多具有分数单位负载(如1/2 UL, 1/4 UL, 1/8 UL)的高阻抗RS485收发器。使用这些收发器可以显著增加总线上的节点数量。例如,如果所有设备都是1/4 UL的收发器,则理论上可以连接 \(32 \times 4 = 128\) 个设备。实际可连接的设备数量还可能受到电缆长度、波特率、终端匹配和电源质量等因素的影响。
