コイルの隠された力：自己インダクタンスの謎を解き明かす

巻数、電流、磁束から自己インダクタンスを正確に計算する方法をステップバイステップで解説します。

重要なポイント

自己インダクタンスの定義: 自己インダクタンス L は、コイルの巻数 N、発生する磁束 Φ、流れる電流 I を用いて \( L = \frac{N\Phi}{I} \) という式で定義されます。
計算結果: 巻数 N = 200 回、電流 I = 2 A、磁束 Φ = 1 × 10⁻³ Wb の場合、自己インダクタンス L は 0.1 H (ヘンリー) と計算されます。
物理的意味: 自己インダクタンスは、コイルが電流の変化に対してどれだけ逆起電力（電圧）を生じさせるか、またどれだけ磁気エネルギーを蓄える能力があるかを示す指標です。

自己インダクタンスとは何か？

自己インダクタンス（記号: L）は、電気回路におけるコイルの重要な特性の一つです。コイルに電流を流すと、その周りに磁場が発生します。もし流れる電流の大きさが変化すると、コイルを貫く磁束（磁力線の束）も変化します。この磁束の変化が、ファラデーの電磁誘導の法則に従って、コイル自身に電圧（起電力）を誘導する現象を自己誘導と呼びます。

自己インダクタンスは、この自己誘導の起こりやすさ、つまり「電流が変化したときに、どれだけの逆起電力が発生するか」を示す度合いを表す物理量です。自己インダクタンスが大きいコイルほど、電流の変化を妨げる（安定させようとする）働きが強くなります。単位はヘンリー (H) が用いられます。

自己インダクタンスの計算式

自己インダクタンス L は、コイルの巻数 N、コイルを貫く磁束 Φ、そしてコイルに流れる電流 I を用いて、以下の基本的な関係式で定義されます。

\[ L = \frac{N\Phi}{I} \]

ここで、

\( L \)：自己インダクタンス (ヘンリー [H])
\( N \)：コイルの巻数 (回数)
\( \Phi \)：コイルを貫く磁束 (ウェーバ [Wb])
\( I \)：コイルに流れる電流 (アンペア [A])

この式は、「単位電流あたりにコイル内でどれだけの磁束鎖交（巻数 N と磁束 Φ の積、NΦ）が発生するか」を示しています。磁束鎖交数 \( \Psi = N\Phi \) とも書かれ、\( L = \Psi / I \) と表現することもできます。

問題のコイルの自己インダクタンス計算

与えられた条件を使って、コイルの自己インダクタンスを計算してみましょう。

与えられた値

コイルの巻数 \( N = 200 \) 回
流れる電流 \( I = 2 \) A
発生する磁束 \( \Phi = 1 \times 10^{-3} \) Wb

計算手順

上記の自己インダクタンスの定義式 \( L = \frac{N\Phi}{I} \) に、与えられた値を代入します。

磁束鎖交数 (NΦ) の計算:

まず、コイル全体の磁束鎖交数 \( N\Phi \) を計算します。
\[ N\Phi = 200 \times (1 \times 10^{-3} \text{ Wb}) \] \[ N\Phi = 200 \times 0.001 \text{ Wb} \] \[ N\Phi = 0.2 \text{ Wb} \]
自己インダクタンス (L) の計算:

次に、計算した磁束鎖交数 \( N\Phi \) を電流 \( I \) で割ります。
\[ L = \frac{N\Phi}{I} = \frac{0.2 \text{ Wb}}{2 \text{ A}} \] \[ L = 0.1 \text{ H} \]

計算結果

したがって、このコイルの自己インダクタンスの値は 0.1 ヘンリー (H) です。

自己インダクタンスの概念図

以下の図は、自己インダクタンス (L) がコイルの巻数 (N)、磁束 (Φ)、電流 (I)、そしてコイルの物理的特性（形状や材質）とどのように関連しているかを示しています。

mindmap root["自己インダクタンス (L)"] id1["定義式
L = NΦ / I"] id2["構成要素"] id2_1["巻数 (N)"] id2_2["磁束 (Φ)"] id2_3["電流 (I)"] id3["物理的意味"] id3_1["電流変化に対する
逆起電力の発生度合い"] id3_2["磁気エネルギーの
貯蔵能力
U = (1/2)LI²"] id4["影響要因"] id4_1["コイルの形状
(断面積 A, 長さ l)"] id4_2["巻数 (N)
(L ∝ N²)"] id4_3["コア材の透磁率 (μ)"] id5["単位"] id5_1["ヘンリー (H)"]

この図からわかるように、自己インダクタンスは単に N, Φ, I だけで決まるのではなく、コイル自体の物理的な構造（形状、巻数、コア材）に深く依存する特性です。

自己インダクタンスに影響を与える要因

コイルの自己インダクタンスは、いくつかの要因によって決まります。主な要因には以下のようなものがあります。

巻数 (N): 巻数が多くなるほど、同じ電流でより多くの磁束鎖交が生じるため、自己インダクタンスは大きくなります。一般的に、自己インダクタンスは巻数の二乗に比例します（\( L \propto N^2 \))。
コイルの形状とサイズ: コイルの断面積が大きいほど、また長さが短いほど、磁束が通りやすくなり、自己インダクタンスは大きくなる傾向があります。
コア（芯材）の材質: コイルの中心に入れるコア材の透磁率（磁束の通りやすさを示す指標）が高いほど、磁束が集中しやすくなり、自己インダクタンスは大幅に増加します。例えば、空芯コイルよりも鉄心コイルの方がはるかに大きなインダクタンスを持ちます。

各要因の影響度比較

以下のレーダーチャートは、自己インダクタンスの値に対する各要因の相対的な影響度を視覚的に示しています。スコアが高いほど、その要因の変化が自己インダクタンスに与える影響が大きいことを意味します（これは一般的な傾向を示す概念的な比較です）。

このチャートは、特に巻数 (N) とコア材の透磁率 (μ) が自己インダクタンスに大きな影響を与えることを示唆しています。コイルの長さ (l) は逆比例の関係にあるため、影響度は他の直接的な要因よりは相対的に小さく見えます。電流 (I) と磁束 (Φ) は定義式に含まれますが、コイルの物理的な設計要因とは少し性質が異なります。

物理量	記号	説明	単位
自己インダクタンス	L	電流の変化に対する逆起電力の発生度合い、または磁気エネルギーの貯蔵能力	ヘンリー (H)
コイルの巻数	N	コイルを巻いた回数	(なし、回)
電流	I	コイルに流れる電荷の流れ	アンペア (A)
磁束	Φ	特定の面を垂直に貫く磁力線の総数	ウェーバ (Wb)
磁束鎖交数	Ψ (または NΦ)	コイルの全巻数を貫く磁束の合計	ウェーバ (Wb)
逆起電力 (誘導起電力)	V_L	自己誘導によってコイルに発生する電圧	ボルト (V)
磁気エネルギー	U_L	コイルの磁場に蓄えられるエネルギー	ジュール (J)

自己インダクタンスの測定

自己インダクタンスは、LCRメータと呼ばれる測定器を用いて測定することができます。LCRメータは、コイルに交流信号を加え、その応答（電圧と電流の振幅と位相差）を測定することで、インダクタンス(L)、キャパシタンス(C)、抵抗(R)の値を算出します。

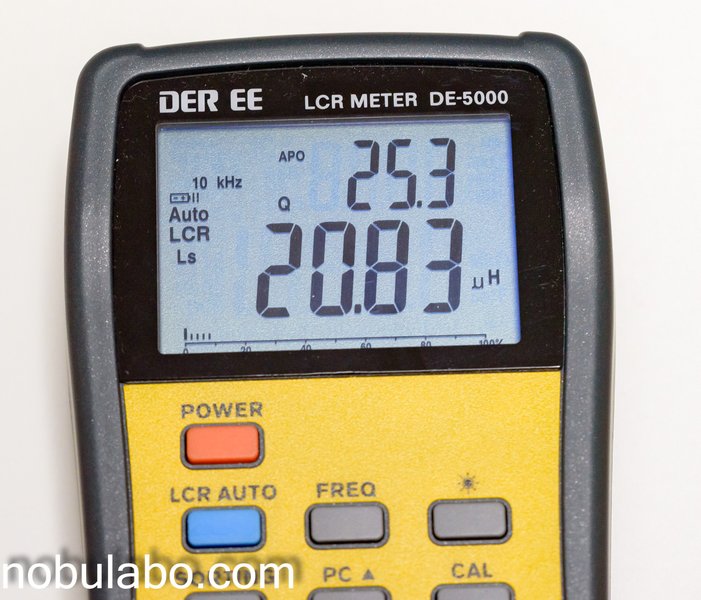

LCRメータを使用してインダクタ（コイル）の自己インダクタンスを測定している様子

よくある質問 (FAQ)

自己インダクタンスとは具体的に何ですか？

自己インダクタンスは、コイルに流れる電流が変化したときに、その変化を妨げる方向にコイル自身に電圧（逆起電力）が発生する性質の度合いを示す量です。単位はヘンリー(H)で表され、コイルがどれだけ磁気エネルギーを蓄えられるかの指標にもなります。

自己インダクタンスの単位「ヘンリー(H)」はどのように定義されますか？

1ヘンリー(H)は、「コイルに流れる電流が1秒間に1アンペア(A)の割合で変化したときに、1ボルト(V)の逆起電力を生じる」ときの自己インダクタンスとして定義されます。また、定義式 \( L = N\Phi / I \) から、「1アンペア(A)の電流を流したときに、1ウェーバ(Wb)の磁束鎖交数を生じる」インダクタンスが1ヘンリー(H)であるとも言えます。

コイルの巻数を増やすと自己インダクタンスはどうなりますか？

一般的に、コイルの巻数を増やすと自己インダクタンスは大きくなります。空芯のソレノイドコイルなど、理想的な条件下では、自己インダクタンスは巻数の二乗（N²）に比例します。これは、巻数が増えると磁束鎖交数が効率的に増加するためです。

自己インダクタンスと誘導起電力（逆起電力）の関係は？

自己インダクタンス L を持つコイルに流れる電流 I が時間的に変化するとき、コイルに発生する誘導起電力（逆起電力） V_L は、以下の式で表されます。

\[ V_L = -L \frac{dI}{dt} \]

ここで、\( \frac{dI}{dt} \) は電流の時間変化率を表します。マイナス符号は、誘導起電力が電流の変化を妨げる向き（レンツの法則）に発生することを示しています。自己インダクタンス L が大きいほど、同じ電流変化率に対しても大きな逆起電力が発生します。
