تحلیل میکروسکوپی و نقشه‌برداری نقطه‌ای: رمزگشایی از ساختار غشاهای پیشرفته Pyr-MAX
چگونه تکنیک‌های SEM و Dot Mapping توزیع یکنواخت فاز MAX و بهبود عملکرد غشا را آشکار می‌سازند.
درک ساختار و ترکیب غشاهای کامپوزیتی برای بهینه‌سازی عملکرد آن‌ها در کاربردهای مختلف، از جمله جداسازی و فیلتراسیون، حیاتی است. تکنیک‌های پیشرفته‌ای مانند میکروسکوپ الکترونی روبشی (SEM) و نقشه‌برداری نقطه‌ای عنصری (Dot Mapping) ابزارهای قدرتمندی برای مشخصه‌یابی این مواد پیچیده هستند. متن ارائه شده توسط شما به بررسی غشای کامپوزیتی Pyr-MAX می‌پردازد و نشان می‌دهد که چگونه نقشه‌برداری نقطه‌ای، توزیع همگن و یکنواخت فاز MAX (شامل عناصر C, O, Al, Ti, Mo) را در ماتریس پلیمری تأیید می‌کند. این توزیع یکنواخت، بدون تجمع قابل توجه ذرات، کلید دستیابی به پایداری مکانیکی بالا و بازده جداسازی بهبود یافته است.
نکات برجسته کلیدی
- تأیید توزیع همگن: نقشه‌برداری نقطه‌ای (Dot Mapping) به طور قطعی نشان می‌دهد که فاز MAX (شامل عناصر C، O، Al، Ti و Mo) به صورت کاملاً یکنواخت در سراسر ماتریس غشای Pyr-MAX توزیع شده است.
- ادغام موفقیت‌آمیز فاز MAX: عدم وجود توده‌های ذرات (agglomeration) و پراکندگی یکسان فاز MAX در مقطع عرضی غشا، گواهی بر موفقیت‌آمیز بودن فرایند ترکیب فاز MAX با ساختار پلیمری است.
- بهبود خواص غشا: این ادغام و توزیع یکنواخت، ارتباط مستقیمی با افزایش پایداری مکانیکی و بهبود کارایی جداسازی غشای Pyr-MAX دارد که پتانسیل آن را در کاربردهای عملی افزایش می‌دهد.
آشنایی با میکروسکوپ الکترونی روبشی (SEM)
پنجره‌ای به دنیای نانو: مشاهده ساختار غشا
میکروسکوپ الکترونی روبشی (SEM) یکی از ابزارهای بنیادی در علم مواد و به‌ویژه در مشخصه‌یابی غشاها است. این تکنیک با استفاده از پرتویی از الکترون‌ها، تصاویری با بزرگنمایی بسیار بالا و وضوح فوق‌العاده از سطح و مقطع نمونه‌ها ارائه می‌دهد. در مورد غشاهای کامپوزیتی مانند Pyr-MAX، تصاویر SEM اطلاعات ارزشمندی در مورد مورفولوژی سطح (زبری، تخلخل) و ساختار داخلی (ضخامت لایه‌ها، نحوه قرارگیری اجزا در مقطع عرضی) فراهم می‌کند. بررسی این تصاویر به محققان کمک می‌کند تا از کیفیت ساخت غشا، یکنواختی لایه‌ها و عدم وجود نواقص ساختاری اطمینان حاصل کنند.
کاربردهای SEM در تحلیل غشا:
- مشاهده مورفولوژی سطح غشا (صافی، تخلخل سطحی).
- بررسی ساختار مقطع عرضی و ضخامت لایه‌های مختلف.
- شناسایی وجود ترک‌ها، حفره‌ها یا دیگر نواقص ساختاری.
- ارزیابی اولیه نحوه توزیع افزودنی‌ها (مانند فاز MAX) در ماتریس پلیمری.
تصاویر SEM پایه و اساس تحلیل‌های دقیق‌تر مانند نقشه‌برداری نقطه‌ای عنصری را فراهم می‌کنند، زیرا ابتدا باید تصویری واضح از ناحیه مورد نظر برای تحلیل عنصری به دست آید.
نقشه‌برداری نقطه‌ای عنصری (Dot Mapping/EDS Mapping)
ردیابی عناصر: تأیید توزیع یکنواخت فاز MAX
نقشه‌برداری نقطه‌ای، که اغلب به عنوان بخشی از طیف‌سنجی پراش انرژی پرتو ایکس (Energy Dispersive X-ray Spectroscopy - EDS یا EDX) همراه با SEM انجام می‌شود، یک تکنیک قدرتمند برای تعیین ترکیب عنصری و نحوه توزیع مکانی عناصر مختلف در یک نمونه است. هنگامی که پرتوی الکترونی SEM به نمونه برخورد می‌کند، اتم‌های نمونه پرتوهای ایکس مشخصه‌ای از خود ساطع می‌کنند که انرژی آن‌ها مانند "اثر انگشت" برای هر عنصر منحصر به فرد است. آشکارساز EDS این پرتوهای ایکس را جمع‌آوری کرده و بر اساس انرژی آن‌ها، نوع و مقدار نسبی عناصر موجود در نقطه مورد بررسی را تعیین می‌کند.
در تحلیل غشای Pyr-MAX، نقشه‌برداری نقطه‌ای برای بررسی توزیع عناصر کلیدی مانند کربن (C)، اکسیژن (O)، آلومینیوم (Al)، تیتانیوم (Ti) و مولیبدن (Mo) به کار گرفته شده است. نتایج ارائه شده در متن شما (اشاره به شکل 2 فرضی) نشان می‌دهد که این عناصر به صورت همگن و یکنواخت در سراسر ماتریس غشا پراکنده شده‌اند. این یافته بسیار مهم است زیرا:
- تأیید حضور فاز MAX: شناسایی همزمان Al، Ti و Mo (عناصر اصلی در بسیاری از فازهای MAX) در کنار C و O (از ماتریس پلیمری و احتمالاً فاز MAX) حضور فاز MAX را در ساختار کامپوزیتی تأیید می‌کند.
- اثبات توزیع همگن: مهم‌تر از صرف حضور، توزیع یکنواخت این عناصر است. نقشه‌های نقطه‌ای نشان می‌دهند که فاز MAX به صورت ذرات منفرد و به خوبی پراکنده شده در ماتریس پلیمری ادغام شده است و از تجمع (agglomeration) آن در نواحی خاص جلوگیری شده است.
- پیش‌بینی عملکرد بهتر: توزیع همگن افزودنی‌ها در غشاها معمولاً منجر به بهبود خواص مکانیکی (استحکام و انعطاف‌پذیری) و عملکرد جداسازی (افزایش گزینش‌پذیری یا تراوایی) می‌شود، زیرا سطح تماس بین ماتریس و افزودنی بهینه شده و از ایجاد مسیرهای فرعی یا نقاط ضعف ساختاری جلوگیری می‌شود.
جدول عناصر شناسایی شده و اهمیت آن‌ها
جدول زیر خلاصه‌ای از عناصر شناسایی شده توسط نقشه‌برداری نقطه‌ای در غشای Pyr-MAX و اهمیت احتمالی هر کدام را نشان می‌دهد:
| عنصر (نماد) | منشأ احتمالی | اهمیت در تحلیل |
|---|---|---|
| کربن (C) | ماتریس پلیمری، فاز MAX (بسته به نوع) | نشان‌دهنده ساختار پایه پلیمری و بخشی از فاز MAX. |
| اکسیژن (O) | ماتریس پلیمری (گروه‌های عاملی)، اکسیداسیون سطحی، فاز MAX (ناخالصی یا جزئی) | بخش اصلی پلیمر، می‌تواند اطلاعاتی در مورد ترکیب شیمیایی ماتریس بدهد. |
| آلومینیوم (Al) | فاز MAX (لایه A در فرمول Mn+1AXn) | عنصر کلیدی برای شناسایی و تأیید حضور فاز MAX. |
| تیتانیوم (Ti) | فاز MAX (لایه M در فرمول Mn+1AXn) | عنصر کلیدی دیگر برای شناسایی فاز MAX. |
| مولیبدن (Mo) | فاز MAX (می‌تواند جایگزین M یا X شود یا بخشی از آلیاژ باشد) | حضور آن نشان‌دهنده ترکیب خاص فاز MAX مورد استفاده است. |
ادغام موفقیت‌آمیز فاز MAX و پیامدهای آن
ساختاری یکپارچه برای عملکردی برتر
نتایج نقشه‌برداری نقطه‌ای، به‌ویژه تأکید بر "عدم وجود تجمع قابل توجه ذرات" و "توزیع یکنواخت فاز MAX در مقطع عرضی غشا"، نشان‌دهنده موفقیت در فرایند ساخت غشای کامپوزیتی Pyr-MAX است. ادغام همگن فاز MAX در ماتریس پلیمری مزایای متعددی دارد:
- افزایش پایداری مکانیکی: ذرات فاز MAX، به دلیل استحکام ذاتی خود، می‌توانند به عنوان تقویت‌کننده در ماتریس پلیمری عمل کنند. توزیع یکنواخت این ذرات باعث می‌شود که تنش‌ها به طور مؤثرتری در سراسر ماده پخش شوند و از تمرکز تنش و ایجاد ترک جلوگیری شود. این امر منجر به افزایش استحکام کششی، مدول یانگ و مقاومت به سایش غشا می‌شود.
- بهبود بازده جداسازی: فازهای MAX می‌توانند خواص سطحی غشا (مانند آب‌دوستی یا بار سطحی) را تغییر دهند یا حتی به عنوان مراکز فعال در فرایندهای جداسازی کاتالیزوری یا انتخابی عمل کنند. توزیع یکنواخت تضمین می‌کند که این اثرات به طور همگن در سراسر سطح فعال غشا وجود داشته باشند، که می‌تواند منجر به افزایش گزینش‌پذیری (selectivity) و یا شار عبوری (permeance) شود. همچنین، ساختار منظم می‌تواند از گرفتگی (fouling) غشا جلوگیری کرده یا آن را کاهش دهد.
- پایداری شیمیایی و حرارتی: بسیاری از فازهای MAX دارای پایداری شیمیایی و حرارتی بالایی هستند. ادغام آن‌ها در ماتریس پلیمری می‌تواند مقاومت کلی غشا را در برابر شرایط عملیاتی سخت (مانند دماهای بالا یا محیط‌های شیمیایی خورنده) افزایش دهد.
ارزیابی کیفی ادغام فاز MAX در غشای Pyr-MAX
نمودار راداری زیر یک ارزیابی کیفی بر اساس یافته‌های گزارش شده (توزیع همگن، عدم تجمع) برای غشای Pyr-MAX ارائه می‌دهد. مقادیر بالاتر نشان‌دهنده وضعیت مطلوب‌تر در هر پارامتر است.
نقشه ذهنی: تحلیل غشای Pyr-MAX با فاز MAX
ارتباط مفاهیم کلیدی در مشخصه‌یابی غشا
این نقشه ذهنی ارتباط بین تکنیک‌های مشخصه‌یابی (SEM, Dot Mapping)، ماده مورد بررسی (غشای Pyr-MAX، فاز MAX)، یافته‌های کلیدی (توزیع عناصر، همگنی، عدم تجمع) و نتایج نهایی (بهبود خواص مکانیکی و جداسازی) را به تصویر می‌کشد.
نگاهی بصری به ساختارها: تصاویر میکروسکوپی و نقشه‌برداری
مشاهده جزئیات ساختاری و توزیع عنصری
تصاویر زیر نمونه‌هایی از تحلیل‌های میکروسکوپی و عنصری را نشان می‌دهند که مشابه تکنیک‌های به کار رفته برای مطالعه غشاهای Pyr-MAX هستند. این تصاویر به درک بهتر چگونگی مشاهده ساختارها و توزیع فازهای افزودنی مانند MAX در ماتریس غشا کمک می‌کنند.

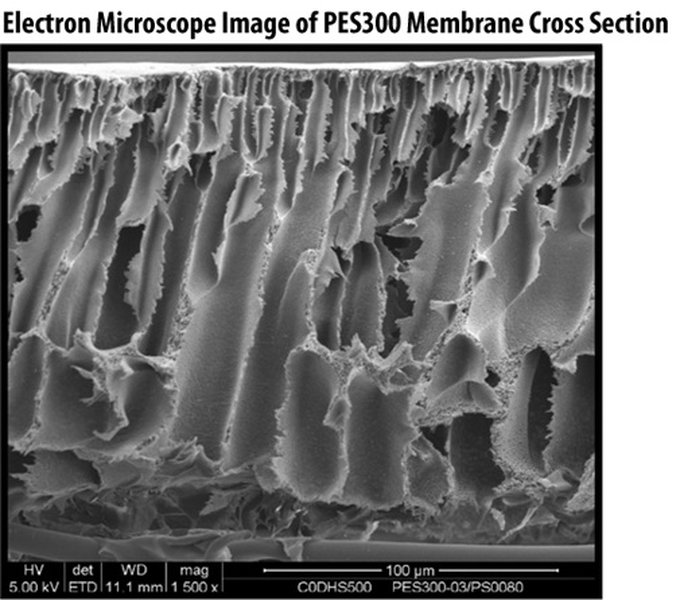

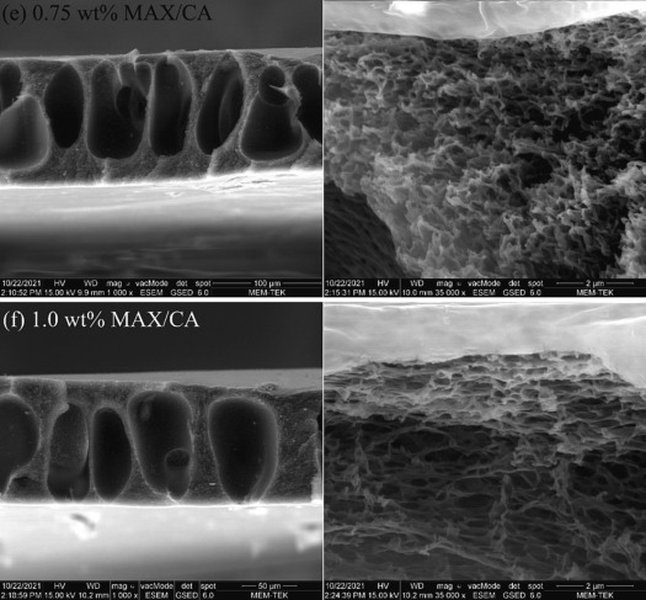

تصویر اول (مقطع عرضی SEM) ساختار لایه‌ای یا متخلخل غشا را نشان می‌دهد. تصویر دوم (نقشه‌برداری EDS) چگونگی نمایش توزیع فضایی عناصر مختلف با رنگ‌های متفاوت را نشان می‌دهد، که مشابه تحلیل انجام شده برای عناصر C، O، Al، Ti و Mo در غشای Pyr-MAX است. تصویر سوم نیز مورفولوژی ذرات فاز MAX را قبل یا حین ادغام نشان می‌دهد. این تصاویر اهمیت روش‌های بصری در تأیید نتایج ساخت و مشخصه‌یابی مواد پیشرفته را برجسته می‌کنند.
آشنایی بیشتر با فازهای MAX
کشف و ساختار این مواد لایه‌ای
فازهای MAX دسته‌ای از کاربیدها و نیتریدهای لایه‌ای با فرمول عمومی Mn+1AXn هستند که در آن M یک فلز واسطه اولیه (مانند Ti, V, Cr, Mo)، A یک عنصر از گروه A جدول تناوبی (اغلب Al, Si, Ga, Sn) و X کربن یا نیتروژن است و n معمولاً 1، 2 یا 3 است. این مواد خواص منحصر به فردی دارند که ترکیبی از ویژگی‌های فلزات (مانند هدایت الکتریکی و حرارتی خوب، ماشین‌کاری) و سرامیک‌ها (مانند مقاومت به اکسیداسیون، پایداری حرارتی، سختی) است. ویدیوی زیر به معرفی و نحوه تشکیل این مواد جالب می‌پردازد.
درک ساختار لایه‌ای فازهای MAX (که در آن لایه‌های M-X توسط لایه‌های A از هم جدا شده‌اند) کلید فهم خواص آن‌ها و همچنین توانایی تولید مواد دوبعدی جدیدی به نام MXene از طریق حذف انتخابی لایه A است. ادغام این فازها در ماتریس‌های پلیمری، مانند آنچه در غشای Pyr-MAX انجام شده، راهی برای بهره‌گیری از این خواص منحصر به فرد در کاربردهای غشایی است.
پرسش‌های متداول (FAQ)
میکروسکوپ الکترونی روبشی (SEM) چیست و چه کاربردی در تحلیل غشا دارد؟
SEM یک نوع میکروسکوپ قدرتمند است که از پرتوی الکترونی متمرکز برای ایجاد تصویر از سطح نمونه استفاده می‌کند. الکترون‌ها با سطح برهم‌کنش کرده و سیگنال‌های مختلفی (مانند الکترون‌های ثانویه و پس‌پراکنده) تولید می‌کنند که توسط آشکارسازها جمع‌آوری شده و به تصویر تبدیل می‌شوند. در تحلیل غشا، SEM برای مشاهده مورفولوژی سطح (مانند تخلخل، زبری)، بررسی ساختار مقطع عرضی (ضخامت لایه‌ها، یکنواختی) و شناسایی نواقص احتمالی استفاده می‌شود. این تکنیک تصاویری با بزرگنمایی و وضوح بسیار بالا ارائه می‌دهد.
نقشه‌برداری نقطه‌ای (Dot Mapping) یا EDS Mapping چیست و چه اطلاعاتی می‌دهد؟
نقشه‌برداری نقطه‌ای (که اغلب با EDS/EDX همراه است) تکنیکی است که همراه با SEM استفاده می‌شود تا ترکیب عنصری و نحوه توزیع فضایی عناصر مختلف در یک نمونه را مشخص کند. با اسکن کردن پرتوی الکترونی روی سطح نمونه و جمع‌آوری پرتوهای ایکس مشخصه ساطع شده از هر نقطه، می‌توان نقشه‌هایی ایجاد کرد که نشان می‌دهند هر عنصر در کدام نواحی از نمونه متمرکز شده است. در مورد غشای Pyr-MAX، این تکنیک توزیع یکنواخت عناصر C، O، Al، Ti و Mo را تأیید کرد که نشان‌دهنده پراکندگی همگن فاز MAX در ماتریس پلیمری است.
فازهای MAX چه موادی هستند و چرا در غشاها استفاده می‌شوند؟
فازهای MAX خانواده‌ای از کاربیدها و نیتریدهای لایه‌ای با فرمول عمومی Mn+1AXn هستند (M=فلز واسطه، A=عنصر گروه A، X=کربن/نیتروژن). آن‌ها ترکیبی منحصر به فرد از خواص فلزی (مانند هدایت الکتریکی/حرارتی، قابلیت ماشین‌کاری) و سرامیکی (مانند مقاومت حرارتی و شیمیایی، سختی) را از خود نشان می‌دهند. استفاده از آن‌ها در غشاها به دلیل پتانسیل‌شان برای بهبود پایداری مکانیکی، حرارتی و شیمیایی غشا، تغییر خواص سطحی (مانند آب‌دوستی) و افزایش عملکرد جداسازی از طریق ایجاد مراکز فعال یا تغییر ساختار نانومتری غشا است.
چرا توزیع یکنواخت فاز MAX و عدم تجمع ذرات در غشا مهم است؟
توزیع یکنواخت ذرات فاز MAX در ماتریس پلیمری غشا از چند جهت حیاتی است:
- بهبود خواص مکانیکی: توزیع همگن باعث پخش مؤثرتر تنش و جلوگیری از تمرکز آن می‌شود که به افزایش استحکام و مقاومت غشا می‌انجامد. تجمع ذرات می‌تواند نقاط ضعف ساختاری ایجاد کند.
- عملکرد جداسازی بهینه: توزیع یکنواخت تضمین می‌کند که اثرات مثبت فاز MAX (مانند تغییر آب‌دوستی یا ایجاد سایت‌های فعال) به طور یکسان در سراسر سطح غشا اعمال شود و بازدهی جداسازی را بهبود بخشد. تجمع ذرات می‌تواند باعث ایجاد مسیرهای فرعی ناخواسته یا کاهش سطح فعال شود.
- کاهش گرفتگی (Fouling): سطح یکنواخت‌تر و خواص سطحی کنترل‌شده می‌تواند تمایل غشا به گرفتگی توسط مواد موجود در خوراک را کاهش دهد.
- تکرارپذیری ساخت: دستیابی به توزیع یکنواخت نشان‌دهنده کنترل خوب بر فرایند ساخت غشا و امکان تولید غشاهایی با خواص تکرارپذیر است.
منابع برای مطالعه بیشتر
برای پشتیبانی از تحلیل ارائه شده در مورد SEM، نقشه‌برداری نقطه‌ای و ادغام فاز MAX در غشاها، مراجع علمی زیر پیشنهاد می‌شوند:
- SEM images of membrane top surface and cross-section - ResearchGate
-
Systematic investigation of MAX phase (Ti3AlC2) modified polyethersulfone membrane performance - ScienceDirect: این مقاله به بررسی سیستماتیک غشاهای اصلاح شده با فاز MAX (Ti3AlC2) و عملکرد آن‌ها می‌پردازد، که به درک نقش فاز MAX کمک می‌کند.
-
Performance improvement of polyethersulfone membranes with Ti3AlCN MAX phase - ScienceDirect: این مقاله بهبود عملکرد غشاها با استفاده از فاز Ti3AlCN MAX را بررسی کرده و به شناسایی عناصر و تأثیر آن‌ها می‌پردازد. (همچنین در پاسخ C با عنوان مشابه ذکر شده)
- Fabrication of Ti2SnC-MAX Phase Blended PES Membranes - MDPI
- Development of Ti2AlN MAX phase/cellulose acetate nanocomposite membrane - PubMed
-
FIB/SEM tomography for 3D characterization of polymeric membranes - ScienceDirect: این مقاله استفاده از تکنیک‌های FIB/SEM (که شامل EDS برای تحلیل عنصری است) برای مشخصه‌یابی سه‌بعدی غشاها و ارتباط ترکیب شیمیایی با ساختار را شرح می‌دهد.
