Visualizando la Vanguardia: Sensor Inalámbrico de Movimiento en Torres de Alta Tensión para Detección de Fallas

Una descripción detallada de cómo la tecnología de sensores monitorea la integridad de la infraestructura eléctrica crítica.

Aunque no puedo generar una imagen directamente como archivo gráfico, puedo ofrecerte una descripción visual sumamente detallada y rica en información técnica, basada en la síntesis de conocimientos sobre sensores inalámbricos y monitoreo estructural. Esta descripción te permitirá visualizar con precisión cómo sería un sensor de movimiento inalámbrico instalado en una torre de alta tensión, específicamente diseñado para detectar fallas en los componentes de aislación.

Puntos Clave

Monitoreo Inalámbrico Estratégico: El sensor se instala sin cables en puntos clave de la torre, cerca de los aisladores, para una vigilancia continua y remota.
Enfoque en la Aislación Crítica: Su función principal es detectar movimientos anómalos (vibraciones, desplazamientos) en los aisladores, componentes vitales para la seguridad y operatividad de la línea.
Detección Temprana de Fallas: Al identificar cambios sutiles en el comportamiento normal, el sensor permite anticipar y prevenir fallas estructurales o eléctricas, mejorando la fiabilidad de la red.

Visualizando el Escenario: El Sensor en Acción

Imagina una escena donde la ingeniería y la tecnología convergen para garantizar la seguridad de nuestra infraestructura eléctrica.

La Torre de Alta Tensión: El Entorno Industrial

En el centro de la visualización se erige una imponente torre de alta tensión, una estructura de celosía metálica (acero galvanizado) que puede alcanzar entre 30 y 50 metros de altura. Sus brazos se extienden hacia el cielo, soportando los pesados cables conductores de electricidad. La torre se ancla firmemente al suelo mediante bases de concreto. El entorno es típicamente rural o periurbano, bajo un cielo abierto, quizás con nubes dispersas, subrayando la exposición de la estructura a los elementos.

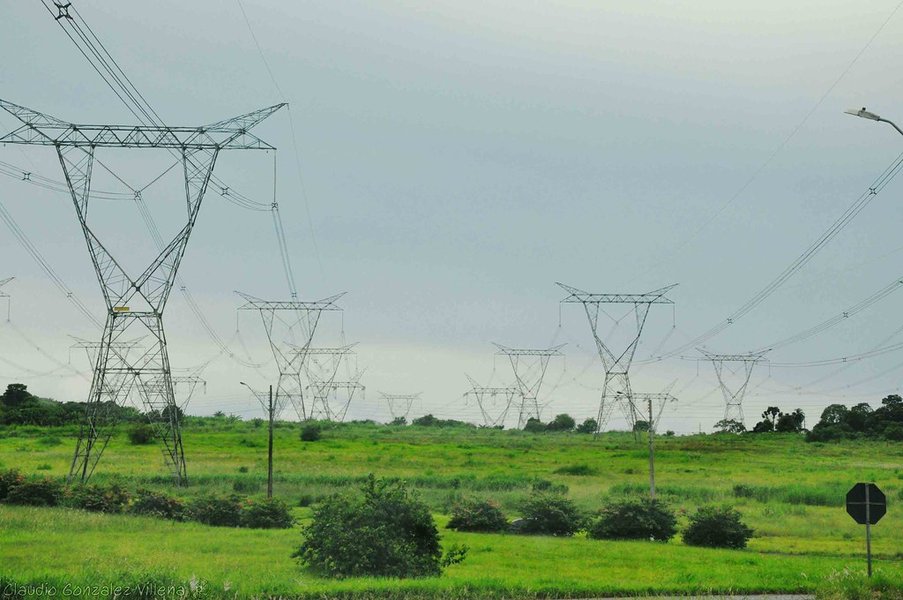

Torre de alta tensión con aisladores visibles

Torre de alta tensión típica, mostrando los aisladores donde se instalaría el sensor.

El Protagonista: El Sensor Inalámbrico de Movimiento

Fijado discretamente a uno de los brazos metálicos de la torre, cerca de la cadena de aisladores, se encuentra el dispositivo sensor. Es una unidad compacta y robusta, de unos 10-15 cm, alojada en una carcasa resistente a la intemperie (IP65 o superior), de color gris neutro o blanco mate para mimetizarse con la estructura y evitar reflejos. No hay cables visibles saliendo de él, destacando su naturaleza inalámbrica.

Características Visuales del Sensor

Forma: Podría ser rectangular o cilíndrica, optimizada para montaje industrial.
Lente/Sensor: Una lente o ventana de sensor (posiblemente PIR, radar o ultrasonido) es visible en la cara frontal, orientada precisamente.
Antena: Una pequeña antena externa tipo "stick" o una integrada puede ser visible, indicando su capacidad de comunicación inalámbrica.
Indicadores LED: Pequeños LEDs de estado (verde para operación normal, azul para transmisión, rojo para alerta) pueden estar presentes, pero diseñados para ser discretos.
Montaje: Fijado mediante abrazaderas metálicas robustas a un elemento estructural de la torre.
Alimentación: Se alimenta internamente mediante baterías de larga duración, posiblemente complementadas con un pequeño panel solar adosado para autonomía extendida.

Enfoque Estratégico: Monitoreando la Aislación

La clave de su función es su orientación. El sensor está estratégicamente posicionado y angulado para apuntar directamente a las cadenas de aisladores (de cerámica/porcelana blanca o gris, o poliméricos). Estos componentes son cruciales, ya que evitan que la corriente eléctrica pase a la estructura de la torre. El sensor "observa" continuamente estos aisladores.

Área de Detección

El campo de detección del sensor (que podría tener un ángulo de 90-110 grados y un alcance de varios metros, ajustable) está enfocado en la zona de los aisladores. Su objetivo no es detectar intrusos, sino movimientos sutiles, vibraciones anómalas, oscilaciones excesivas o desplazamientos que podrían indicar:

Fisuras o roturas en un aislador.
Desgaste o daño por condiciones ambientales (viento, hielo, contaminación).
Conexiones flojas o sueltas.
Vibraciones inducidas por el viento (efecto galloping) o por la propia corriente (resonancia).
Inclinación estructural de la torre que afecte la tensión en los aisladores.

Funcionamiento Silencioso: Detección y Alerta

El sensor opera de forma autónoma. Utiliza su tecnología (PIR para cambios térmicos asociados a fallas, radar/ultrasonido para micro-movimientos o vibraciones) para establecer un patrón de movimiento "normal" de los aisladores bajo condiciones operativas estándar. Cuando detecta una desviación significativa que supera umbrales predefinidos (calibrados para ignorar vibraciones normales o movimientos de animales pequeños), interpreta esto como una posible falla incipiente.

Al detectar una anomalía, el sensor transmite una señal de alerta de forma inalámbrica (usando protocolos como LoRaWAN, NB-IoT, o redes celulares específicas para IoT) a un sistema de monitoreo centralizado. Este sistema puede estar ubicado a kilómetros de distancia, en un centro de control, donde los ingenieros pueden analizar los datos, correlacionarlos con otros sensores (temperatura, inclinación) y tomar decisiones informadas sobre inspección o mantenimiento preventivo, evitando así cortes de suministro o fallos catastróficos.

Tecnologías Subyacentes y Aplicaciones

Este tipo de aplicación se enmarca en el campo del Monitoreo de Salud Estructural (Structural Health Monitoring - SHM), adaptando tecnologías de detección de movimiento para la evaluación continua de infraestructuras críticas.

Más Allá de la Intrusión: Sensores para Salud Estructural (SHM)

Mientras que los sensores de movimiento son comúnmente asociados a sistemas de seguridad para detectar intrusos, su aplicación en SHM se enfoca en detectar cambios físicos sutiles que indican degradación o daño estructural. En el caso de las torres de alta tensión, el monitoreo de la vibración y el movimiento de componentes clave como los aisladores es fundamental. Los sensores inalámbricos ofrecen ventajas significativas en estos entornos por su facilidad de instalación en lugares de difícil acceso y la capacidad de transmitir datos en tiempo real o a intervalos regulares sin necesidad de cableado extenso.

Componentes Clave del Sistema

Tecnología de Detección

Se pueden emplear diversas tecnologías según la falla específica a detectar:

PIR (Infrarrojo Pasivo): Modificado para detectar cambios térmicos sutiles que puedan preceder a una falla eléctrica en la aislación.
Radar/Microondas: Capaz de detectar micro-movimientos y vibraciones con alta precisión, incluso a través de ciertos materiales no metálicos.
Ultrasonido: Puede detectar vibraciones de alta frecuencia asociadas a fisuras o descargas parciales.
Acelerómetros MEMS: Integrados para medir vibraciones y cambios de inclinación con gran sensibilidad.

Comunicación y Alimentación

La transmisión inalámbrica de largo alcance y bajo consumo (LPWAN como LoRaWAN o NB-IoT) es esencial. La autonomía energética se logra mediante baterías de alta capacidad y larga duración, a menudo combinadas con recolección de energía (energy harvesting) a través de pequeños paneles solares o incluso vibraciones.

Tabla Comparativa: Tipos de Sensores Relevantes para SHM en Torres

Para el monitoreo integral de torres de alta tensión, se suelen combinar diferentes tipos de sensores. Aquí una comparativa conceptual:

Tipo de Sensor	Parámetro Medido	Aplicación Principal en Torres	Ventajas	Desventajas
Movimiento/Vibración (Radar, Ultrasonido, Acelerómetro)	Desplazamiento, Velocidad, Aceleración, Frecuencia	Detección de anomalías en aisladores, oscilación de cables, vibración estructural	Detección temprana de daños mecánicos, sensibilidad a micro-movimientos	Requiere calibración precisa, puede ser sensible a ruido ambiental
Inclinómetro	Ángulo de inclinación respecto a la vertical	Monitoreo de la verticalidad de la torre, detección de asentamientos del terreno	Alta precisión para cambios lentos de posición	Menos útil para detectar eventos dinámicos rápidos
Extensómetro (Strain Gauge)	Deformación unitaria del material	Medición de estrés en miembros estructurales críticos, detección de sobrecargas	Información directa sobre la carga mecánica	Instalación más invasiva, requiere contacto directo
Temperatura	Temperatura superficial o ambiental	Detección de puntos calientes en conexiones o aisladores (indica sobrecarga o falla), monitoreo ambiental	Simple, económico	Indirecto para fallas mecánicas, afectado por condiciones ambientales
Sensor Acústico/Ultrasonido	Emisiones acústicas (AE), ultrasonidos	Detección de descargas parciales en aisladores, crecimiento de fisuras	Detecta fallos incipientes no visibles	Sensible al ruido, requiere análisis de señales complejo

Diagrama Conceptual: Sistema de Monitoreo de Aisladores

Este diagrama mental ilustra los componentes clave y sus interconexiones en un sistema de monitoreo de fallas de aislación basado en sensores de movimiento inalámbricos:

mindmap root["Sistema de Monitoreo de Fallas en Aisladores"] id1["Torre de Alta Tensión"] id1a["Estructura Metálica"] id1b["Brazos Transversales"] id1c["Cables Conductores"] id1d["Cadenas de Aisladores (Objetivo)"] id1d1["Material (Cerámica, Polímero)"] id1d2["Posibles Fallas (Fisuras, Desgaste, Contaminación)"] id2["Sensor Inalámbrico de Movimiento"] id2a["Tecnología (Radar, PIR, Ultrasonido, Acelerómetro)"] id2b["Carcasa Robusta (Intemperie)"] id2c["Fuente de Alimentación (Batería/Solar)"] id2d["Módulo de Comunicación (LPWAN)"] id2e["Antena"] id2f["Montaje Estratégico (Apuntando a Aisladores)"] id3["Comunicación Inalámbrica"] id3a["Protocolo (LoRaWAN, NB-IoT, etc.)"] id3b["Transmisión de Datos (Alertas, Mediciones)"] id4["Sistema Central de Monitoreo"] id4a["Recepción de Datos (Gateway)"] id4b["Plataforma de Software"] id4b1["Almacenamiento de Datos"] id4b2["Análisis de Datos (Algoritmos de Detección)"] id4b3["Visualización (Dashboards)"] id4b4["Generación de Alertas"] id4c["Centro de Control"] id4c1["Operadores/Ingenieros"] id4c2["Toma de Decisiones (Inspección, Mantenimiento)"] id5["Factores Externos"] id5a["Condiciones Climáticas (Viento, Hielo)"] id5b["Vibraciones Ambientales"] id5c["Actividad Animal"]

El diagrama muestra cómo el sensor, ubicado en la torre y enfocado en los aisladores, detecta anomalías y transmite la información a través de una red inalámbrica a un sistema centralizado para análisis y acción.

Evaluación Comparativa de Sensores para SHM en Torres

Este gráfico radar compara diferentes tipos de sensores utilizados en el monitoreo de salud estructural (SHM) de torres de alta tensión, basándose en criterios conceptuales relevantes para esta aplicación. Los valores son ilustrativos y dependen de la tecnología específica y el modelo.

La elección del sensor o combinación de sensores dependerá de los objetivos específicos del monitoreo, el presupuesto y las condiciones del sitio. Los sensores de movimiento/vibración ofrecen un buen equilibrio para detectar fallas mecánicas en aisladores de forma inalámbrica.

Video Explicativo: Fundamentos de los Sensores de Movimiento

Para comprender mejor los principios básicos detrás de los sensores de movimiento, aunque enfocado en aplicaciones más generales, el siguiente video ofrece una introducción útil a sus características y funcionamiento. Esto puede ayudar a contextualizar la tecnología adaptada para el monitoreo estructural.

Este video explica conceptos generales sobre sensores de movimiento, tanto cableados como inalámbricos, sus tipos y características principales, lo cual sirve como base para entender las versiones más especializadas usadas en SHM.
