Сплавы с памятью формы и модель Лагудаса

Обзор применения, свойств и моделирования сплавов с памятью формы

Основные моменты

Сплавы с памятью формы (СПФ): это сплавы, которые могут возвращаться к своей предварительно деформированной форме при нагревании, благодаря обратимому мартенситному превращению.
Модель Лагудаса: это термомеханическая конститутивная модель, используемая для описания поведения СПФ, учитывающая фазовые превращения и их влияние на механические свойства.
Применение: СПФ находят применение в различных областях, включая медицину, аэрокосмическую технику, автомобилестроение и потребительские товары, благодаря их уникальным свойствам.

Что такое сплавы с памятью формы?

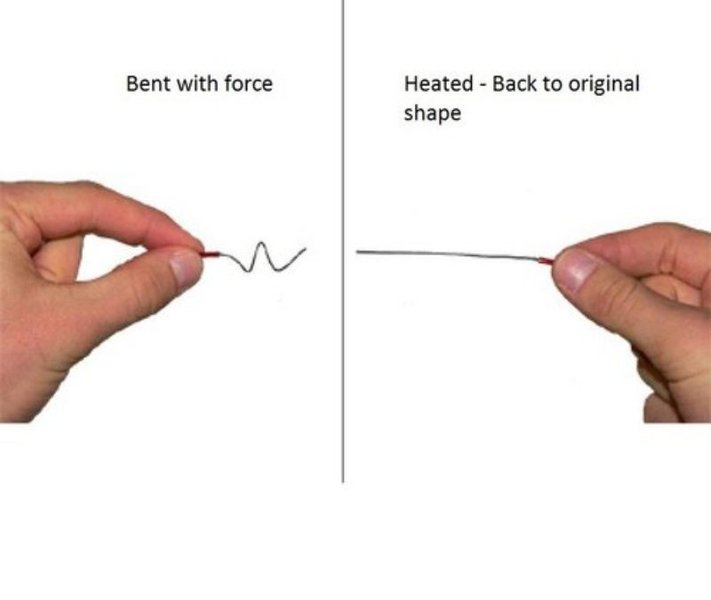

Сплавы с памятью формы (СПФ) — это особые металлические сплавы, которые обладают способностью возвращаться к своей первоначальной форме после деформации при нагревании. Это уникальное свойство обусловлено обратимым мартенситным превращением, происходящим внутри материала. СПФ также известны как "металлы с памятью", "интеллектуальные металлы" или "мышцы-провода".

Кристаллические фазы и эффект памяти формы

СПФ демонстрируют две различные кристаллические структуры или фазы: мартенсит (низкотемпературная фаза) и аустенит (высокотемпературная фаза). Превращение между этими фазами является термочувствительным и отвечает за эффект памяти формы.

Фазы мартенсита и аустенита в сплавах с памятью формы.

Когда СПФ находится в холодной фазе (мартенсит), его можно легко деформировать. Однако при нагревании выше температуры превращения сплав претерпевает обратное превращение в аустенитную фазу, восстанавливая свою первоначальную форму. Этот эффект памяти формы может быть односторонним (возврат к одной форме при нагревании) или двусторонним (запоминание двух разных форм при разных температурах).

Материалы сплавов с памятью формы

Наиболее распространенным СПФ является нитинол, который состоит примерно из равных частей никеля и титана. Нитинол демонстрирует превосходные свойства памяти формы, псевдоупругость и биосовместимость, что делает его пригодным для широкого спектра применений. Другие СПФ включают сплавы на основе меди (Cu-Al-Ni, Cu-Zn-Al) и сплавы на основе железа (Fe-Mn-Si).

Модель Лагудаса для сплавов с памятью формы

Для точного прогнозирования и моделирования поведения СПФ при различных условиях нагрузки и температуры требуются сложные математические модели. Одной из известных конститутивных моделей для СПФ является модель Лагудаса, разработанная профессором Димитрисом Лагудасом и его коллегами.

Обзор модели Лагудаса

Модель Лагудаса — это термомеханическая конститутивная модель, которая описывает поведение СПФ, учитывая взаимосвязь между напряжениями, деформациями, температурой и фазовыми превращениями. Модель основана на принципах термодинамики и механики сплошных сред и учитывает эффекты, вызванные фазовыми превращениями мартенсита и аустенита.

Ключевые особенности и аспекты модели Лагудаса включают в себя:

Термодинамическая структура: Модель сформулирована в рамках термодинамики, обеспечивая согласованность с законами сохранения и термодинамическими принципами.
Фазовое превращение: Модель учитывает кинетику и термодинамику фазовых превращений между мартенситом и аустенитом, включая влияние температуры и напряжения на процесс превращения.
Определяющие уравнения: Модель включает определяющие уравнения, которые связывают напряжение, деформацию, температуру и объемную долю мартенсита. Эти уравнения основаны на экспериментальных наблюдениях и феноменологических описаниях поведения материала.
Эффекты гистерезиса: Модель учитывает гистерезисное поведение, наблюдаемое в СПФ, которое возникает из-за диссипации энергии во время фазовых превращений.
Зависимость от температуры: Модель учитывает зависимость от температуры свойств материала и фазовых превращений.

Применение модели Лагудаса

Модель Лагудаса широко использовалась в конечно-элементном анализе и моделировании поведения СПФ в различных инженерных приложениях. Она позволяет инженерам прогнозировать механическое поведение СПФ-компонентов, оптимизировать их конструкцию и оценивать их производительность в различных условиях эксплуатации.

Модель Лагудаса успешно применена для моделирования поведения:

Саморасширяющиеся стенты: Модель используется для моделирования развертывания и механического поведения саморасширяющихся стентов из СПФ, которые используются для лечения закупорки кровеносных сосудов.
Приводы из СПФ: Модель используется для проектирования и оптимизации приводов из СПФ, которые используются в различных приложениях, таких как аэрокосмическая техника, робототехника и автомобилестроение.
Демпфирующие устройства: Модель используется для моделирования поведения демпфирующих устройств из СПФ, которые используются для уменьшения вибрации и поглощения энергии в конструкциях.

Применение сплавов с памятью формы

Уникальные свойства СПФ привели к широкому спектру применений в различных отраслях. Некоторые известные примеры включают в себя:

Медицинские устройства

СПФ широко используются в медицинских устройствах благодаря их биосовместимости, эффекту памяти формы и псевдоупругости. Некоторые медицинские применения СПФ включают в себя:

Стенты: СПФ-стенты используются для открытия заблокированных кровеносных сосудов и улучшения кровотока. Стенты вводятся в сжатом состоянии и расширяются до своего заданного диаметра при достижении температуры тела.
Ортодонтические дуги: СПФ-дуги используются в брекетах для оказания постоянного усилия на зубы, что позволяет постепенно выравнивать их.
Хирургические инструменты: СПФ используются в хирургических инструментах для минимально инвазивных процедур. Они могут быть разработаны для развертывания, захвата или манипулирования тканями внутри тела.
Имплантаты: СПФ используются в имплантатах, таких как замены тазобедренного сустава, благодаря их биосовместимости и способности выдерживать большие нагрузки.

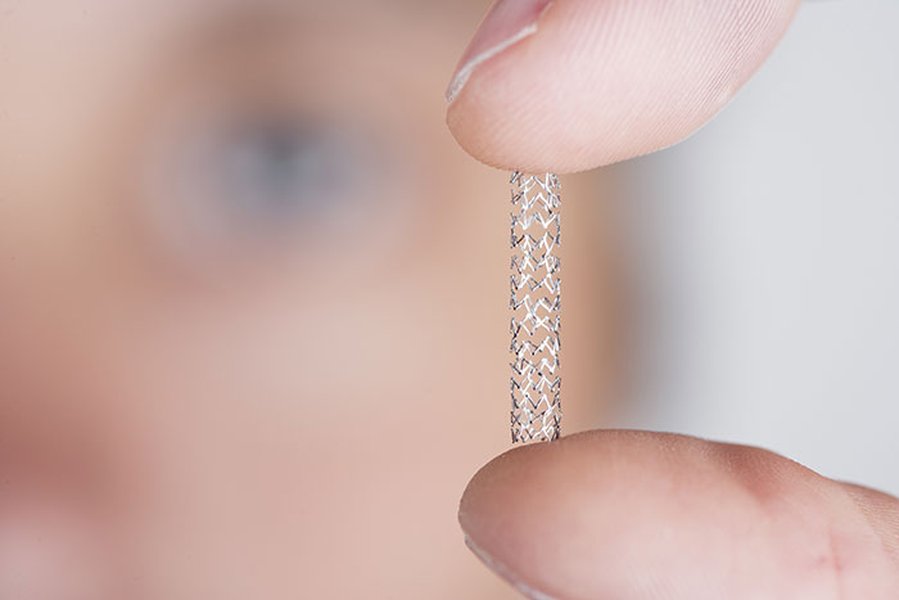

Пример нитинолового стента, используемого в медицинских целях.

Аэрокосмическая техника

СПФ находят применение в аэрокосмической технике благодаря их легкому весу, высокому соотношению силы к весу и способности изменять форму в ответ на стимулы. Некоторые аэрокосмические применения СПФ включают в себя:

Морфинг крыльев: СПФ используются для разработки морфинг крыльев, которые могут изменять свою форму во время полета для оптимизации аэродинамических характеристик.
Активаторы: СПФ используются в приводах для управления поверхностями управления полетом, клапанами и другими механизмами.
Вибрационный контроль: СПФ используются в системах вибрационного контроля для уменьшения вибрации и повышения устойчивости конструкций.
Развертываемые конструкции: СПФ используются в развертываемых конструкциях, таких как солнечные панели и антенны, для спутников и космических аппаратов.

Автомобильная промышленность

СПФ используются в автомобильной промышленности для различных целей, включая:

Активаторы: СПФ используются в приводах для управления воздушными заслонками, топливными форсунками и другими автомобильными компонентами.
Вибрационный контроль: СПФ используются в системах вибрационного контроля для уменьшения вибрации двигателя и повышения комфорта при езде.
Безопасность: СПФ используются в системах безопасности, таких как антиблокировочные тормозные системы (ABS), для повышения эффективности торможения.

Другие приложения

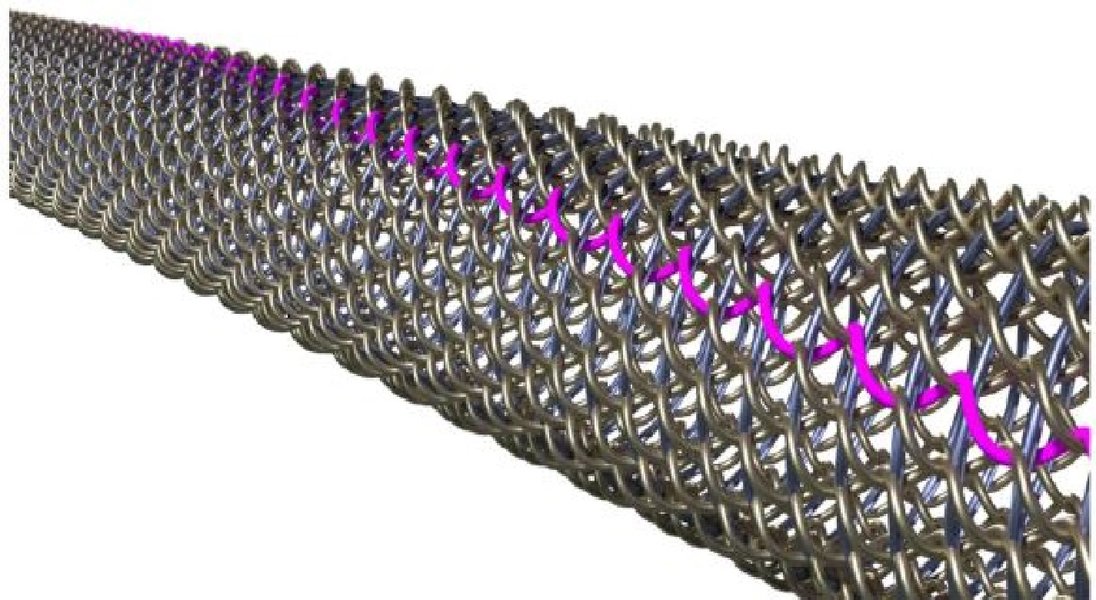

Бескамерные шины из сплавов с памятью формы, разработанные НАСА.

СПФ также используются в различных других приложениях, таких как:

Бытовая техника: СПФ используются в бытовой технике, такой как кофеварки и чайники, для защиты от ожогов и контроля температуры.
Очки: СПФ используются в оправах для очков благодаря своей гибкости и способности сохранять свою форму.
Спортивные товары: СПФ используются в спортивных товарах, таких как клюшки для гольфа и теннисные ракетки, для улучшения производительности.
Робототехника: СПФ используются в робототехнике для создания приводов и механизмов, которые могут перемещаться и взаимодействовать с окружающей средой.
Шины: НАСА разрабатывает шины из сплавов с памятью формы, которые могут выдерживать большие нагрузки.

Преимущества и ограничения сплавов с памятью формы

Как и любой материал, сплавы с памятью формы обладают преимуществами и ограничениями, которые необходимо учитывать при их применении.

Преимущества

Эффект памяти формы: СПФ могут возвращаться к своей первоначальной форме после деформации, что делает их идеальными для применений, где требуется многократное изменение формы.
Псевдоупругость: СПФ могут выдерживать большие деформации и возвращаться к своей первоначальной форме без каких-либо постоянных деформаций.
Высокое соотношение силы к весу: СПФ обладают высоким соотношением силы к весу, что делает их пригодными для применений, где важны вес и размер.
Биосовместимость: Некоторые СПФ, такие как нитинол, биосовместимы и могут использоваться в медицинских устройствах.
Демпфирующие свойства: СПФ обладают хорошими демпфирующими свойствами, что делает их пригодными для применений, где необходимо уменьшить вибрацию.

Ограничения

Стоимость: СПФ, как правило, дороже, чем обычные металлы, что может ограничить их использование в некоторых приложениях.
Усталость: СПФ могут подвергаться усталости при многократной циклической нагрузке, что может привести к выходу из строя.
Гистерезис: СПФ демонстрируют гистерезисное поведение, что означает, что для превращения между мартенситом и аустенитом требуется определенное количество энергии.
Чувствительность к температуре: СПФ чувствительны к изменениям температуры, что может повлиять на их производительность.
Ограниченная обрабатываемость: СПФ может быть трудно обрабатывать с использованием обычных методов обработки.

Механизм действия сплавов с памятью формы

Эффект памяти формы (SME) в сплавах с памятью формы (SMA) возникает из-за термоупругого мартенситного превращения, которое представляет собой фазовое изменение кристаллической структуры материала, зависящее от температуры и напряжения. Это превращение является обратимым и лежит в основе способности SMA "запоминать" свою первоначальную форму.

Мартенситное и аустенитное превращение

SMA обычно существуют в двух фазах: высокотемпературной фазе, называемой аустенитом, и низкотемпературной фазе, называемой мартенситом. Аустенитная фаза имеет высокоупорядоченную кристаллическую структуру, а мартенситная фаза имеет более сложную структуру с двойникованием.

Когда SMA охлаждается с аустенитной температуры до мартенситной температуры, он претерпевает мартенситное превращение, в результате чего аустенитная фаза преобразуется в мартенситную. Это превращение не является диффузионным, то есть атомы не перемещаются на большие расстояния. Вместо этого кристаллическая структура претерпевает сдвиговое превращение, при котором атомы смещаются в скоординированной форме.

Мартенситную фазу можно деформировать под напряжением, и двойники могут быть переориентированы, чтобы приспособиться к приложенному напряжению. Когда напряжение снимается, мартенсит остается в деформированном состоянии. Однако при нагревании SMA до аустенитной температуры мартенсит претерпевает обратное превращение в аустенитную фазу. Это обратное превращение восстанавливает первоначальную форму SMA.

Температуры превращения

Превращение мартенсита и аустенита происходит при определенных температурах, которые зависят от состава SMA. Эти температуры обычно обозначаются как:

\( M_s \): температура начала мартенсита, при которой начинается образование мартенсита при охлаждении.
\( M_f \): температура конца мартенсита, при которой завершается образование мартенсита при охлаждении.
\( A_s \): температура начала аустенита, при которой начинается образование аустенита при нагревании.
\( A_f \): температура конца аустенита, при которой завершается образование аустенита при нагревании.

Разница между температурами нагрева и охлаждения приводит к гистерезису, при котором часть механической энергии теряется в процессе. Форма кривой зависит от свойств материала сплава с памятью формы, таких как состав сплава и деформационное упрочнение.

Двусторонний эффект памяти формы

SMA может быть обучен проявлять двусторонний эффект памяти формы (TWSME), что означает, что он запоминает две разные формы: одну при низкой температуре и одну при высокой температуре. Это может быть достигнуто путем термомеханической обработки SMA.

Вообще говоря, SMA "начинаются" сильно двойникованными, потому что SMA изготавливаются из более высокой температуры и обычно разрабатываются таким образом, чтобы мартенситная фаза была доминирующей при рабочей температуре, чтобы воспользоваться эффектом памяти формы.

Таблица сравнения сплавов с памятью формы

Различные сплавы с памятью формы (SMA) обладают уникальными свойствами, что делает их пригодными для различных применений. Вот таблица, сравнивающая некоторые распространенные SMA:

Сплав	Состав	Преимущества	Ограничения	Типичное применение
Нітинол	NiTi (нікель-титан)	Висока пам'ять форми, псевдопружність, біосумісність	Відносно дорого, обмежена оброблюваність	Медичні пристрої, аерокосмічна техніка, приводи
Сплави на основі міді	Cu-Al-Ni, Cu-Zn-Al	Дешевше ніж нітинол, висока міцність	Бідна пам'ять форми, нижня біосумісність	Активатори, сенсори, пружини
Сплави на основі заліза	Fe-Mn-Si	Низька вартість, висока міцність	Бідна пам'ять форми, погана корозійна стійкість	Будівельна техніка, затискачі, з'єднувачі

FAQ

Що таке сплав з пам'яттю форми (SMA)?

Сплав з пам'яттю форми (SMA) — це матеріал, який може повертатися до своєї заздалегідь визначеної форми при нагріванні. Це відбувається завдяки фазовому переходу в матеріалі, який дозволяє йому "запам'ятовувати" свою первісну форму.

Які типові застосування SMA?

SMA знаходять застосування в різних областях, включаючи медичні пристрої (наприклад, стенти), аерокосмічну техніку (наприклад, морфінг крил), автомобільну промисловість (наприклад, приводи) і споживчі товари (наприклад, окуляри). Вони використовуються скрізь, де потрібен їх ефект пам’яті форми, псевдопружність та інші унікальні властивості.

Які обмеження використання SMA?

Обмеження використання SMA включають їхню високу вартість, втомлюваність, гістерезис, чутливість до температури та обмежену оброблюваність. Ці фактори слід враховувати при виборі SMA для конкретного застосування.

Що таке модель Lagoudas і як вона використовується для моделювання поведінки SMA?

Модель Lagoudas — це термомеханічна конститутивна модель, яка використовується для опису поведінки SMA. Він враховує фазові переходи та їх вплив на механічні властивості. Модель використовується для прогнозування та моделювання поведінки SMA за різних умов навантаження та температури, допомагаючи інженерам оптимізувати конструкцію компонентів SMA.

Чим модель Лагудаса відрізняється від інших моделей SMA?

Модель Лагудаса відома своїм комплексним обліком термодинамічних принципів, фазових перетворень і ефектів гістерезису. Це робить її надійною моделлю для точного прогнозування поведінки SMA за різних умов, на відміну від простіших моделей, які можуть не охоплювати ці складні аспекти.
