Эффект Памяти Формы: Раскрывая Тайны "Умных" Материалов и Их Революционного Применения

Узнайте, как материалы с памятью формы "запоминают" свою первоначальную конфигурацию и как это свойство меняет медицину, аэрокосмическую отрасль и технологии будущего.

Эффект памяти формы (ЭПФ) – это уникальное свойство некоторых материалов восстанавливать свою первоначальную, заранее заданную форму после значительной пластической деформации. Это "возвращение" обычно инициируется внешним воздействием, чаще всего изменением температуры, но также может быть вызвано магнитным полем или снятием механической нагрузки. Материалы, демонстрирующие это явление, называются материалами с памятью формы (МПФ) и включают в себя как металлические сплавы, так и полимеры, открывая широкие горизонты для инноваций в различных областях науки и техники.

Ключевые Аспекты Эффекта Памяти Формы

Фазовые Превращения: В основе ЭПФ лежат обратимые фазовые превращения в кристаллической структуре материала, чаще всего мартенситные превращения в сплавах.
Разнообразие Материалов: ЭПФ наблюдается не только в известных сплавах типа никелида титана (нитинол), но и в различных полимерах, композитах и даже керамике.
Широкий Спектр Применений: От самораскрывающихся стентов в медицине до адаптивных конструкций в аэрокосмической технике, ЭПФ находит все новые применения.

Природа и Механизмы Эффекта Памяти Формы

Понимание механизмов, лежащих в основе эффекта памяти формы, является ключом к разработке и применению этих удивительных материалов. Различают несколько типов ЭПФ и механизмов их реализации в зависимости от класса материала.

Типы Эффекта Памяти Формы

Односторонний Эффект Памяти Формы (ОППФ)

При одностороннем эффекте материал, деформированный в низкотемпературной (мартенситной) фазе, восстанавливает свою первоначальную, высокотемпературную (аустенитную) форму только при нагреве выше определенной температуры перехода. После охлаждения материал сохраняет восстановленную форму и не изменяет ее без повторной деформации.

Двусторонний Эффект Памяти Формы (ДППФ)

При двустороннем эффекте материал "помнит" две различные формы: одну для высокой температуры и другую для низкой. При нагревании он принимает одну форму, а при охлаждении самопроизвольно переходит в другую. Этот эффект обычно достигается специальными термомеханическими обработками.

Механизмы в Сплавах с Памятью Формы (СПФ)

У сплавов с памятью формы, таких как нитинол (Ni-Ti) или сплавы на основе меди (Cu-Al-Ni, Cu-Zn-Al) и железа (Fe-Mn-Si), ЭПФ тесно связан с обратимым мартенситным превращением. Это твердотельный фазовый переход между высокосимметричной высокотемпературной фазой, называемой аустенитом, и низкосимметричной низкотемпературной фазой, называемой мартенситом.

Процесс выглядит следующим образом:

Охлаждение: При охлаждении ниже температуры \(M_s\) (начала мартенситного превращения) аустенит превращается в мартенсит. Мартенсит может существовать в виде множества вариантов (двойников), которые легко переориентируются под действием внешней нагрузки.
Деформация: При приложении нагрузки в мартенситном состоянии происходит не пластическая деформация за счет движения дислокаций (как в обычных металлах), а преимущественно за счет переориентации этих мартенситных двойников. Эта деформация может быть значительной (до 8-10%).
Нагрев: При нагреве выше температуры \(A_s\) (начала обратного превращения в аустенит) мартенсит преобразуется обратно в аустенит. Поскольку аустенит имеет только одну возможную кристаллическую ориентацию, соответствующую исходной форме, материал "вспоминает" и восстанавливает свою первоначальную конфигурацию.

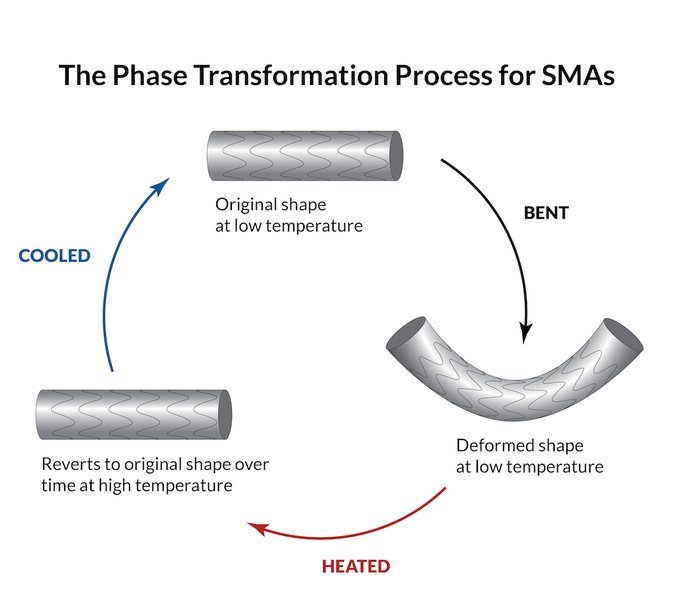

Схематическое изображение процесса деформации и восстановления формы в СПФ

Схематическое изображение процесса деформации СПФ в мартенситной фазе и восстановления формы при нагреве до аустенитной фазы.

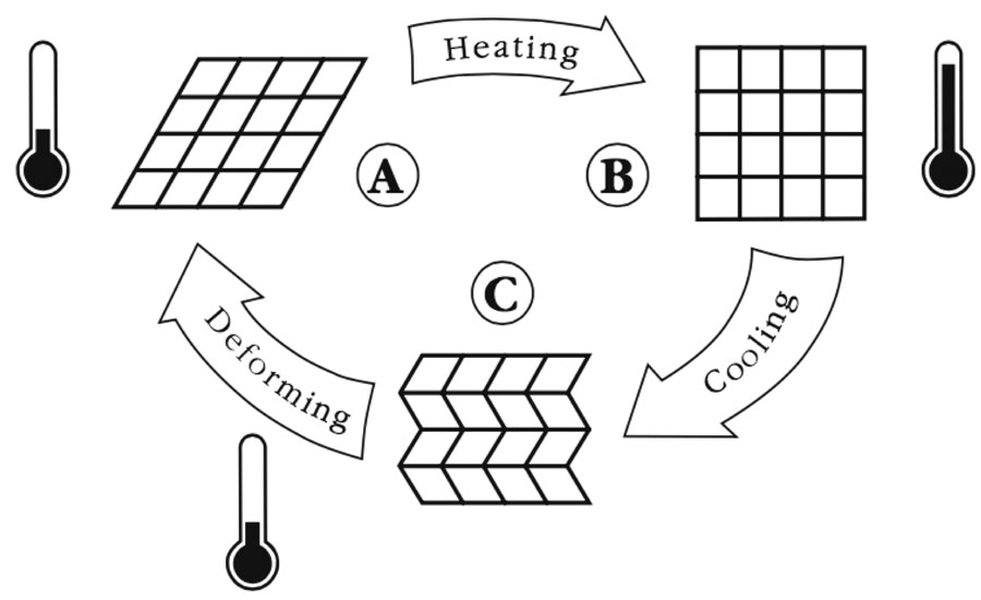

Иллюстрация различий между аустенитной (высокотемпературной) и мартенситной (низкотемпературной) фазами в сплавах с памятью формы.

Суперэластичность (Псевдоупругость)

Важным свойством, тесно связанным с ЭПФ в сплавах, является суперэластичность. Она проявляется при температурах выше \(A_f\) (температуры окончания превращения в аустенит). При нагружении материала в аустенитном состоянии происходит мартенситное превращение, индуцированное напряжением. После снятия нагрузки мартенсит становится нестабильным и превращается обратно в аустенит, что приводит к полному восстановлению формы. Этот эффект позволяет материалам выдерживать большие обратимые деформации без остаточных изменений.

Механизмы в Полимерах с Памятью Формы (ППФ)

У полимеров с памятью формы механизм ЭПФ отличается. Он основан на способности полимерной сетки фиксировать временную, деформированную форму и затем восстанавливать исходную при определенном стимуле. Этот процесс обычно включает следующие этапы:

Программирование: Исходный полимер (постоянная форма) деформируется при температуре выше его температуры фазового перехода (например, температуры стеклования \(T_g\) или температуры плавления \(T_m\)).
Фиксация: Деформированная форма фиксируется путем охлаждения полимера ниже этой температуры перехода, пока он находится под нагрузкой. В этом состоянии молекулярные цепи "замораживаются" в напряженном состоянии.
Восстановление: При повторном нагреве выше температуры перехода полимерная сетка получает достаточную подвижность, чтобы релаксировать внутренние напряжения и вернуться к своей первоначальной, термодинамически более стабильной форме.

ППФ могут запоминать одну или несколько временных форм. Некоторые полимеры могут быть активированы не только теплом, но и светом, влагой или магнитными полями (при наличии соответствующих наполнителей, например, магнитных наночастиц).

Материалы, Демонстрирующие Эффект Памяти Формы

Эффект памяти формы не ограничивается одним типом материала. Существует несколько классов материалов, обладающих этим уникальным свойством:

Металлические Сплавы (СПФ)

Никелид титана (Ni-Ti, Нитинол): Самый известный и широко используемый СПФ благодаря отличной комбинации свойств памяти формы, суперэластичности, биосовместимости и коррозионной стойкости.
Сплавы на основе меди: Например, Cu-Al-Ni, Cu-Zn-Al. Они дешевле нитинола, но могут иметь худшую стабильность свойств и меньшую коррозионную стойкость.
Сплавы на основе железа: Например, Fe-Mn-Si, Fe-Ni-Co-Ti. Представляют интерес из-за более низкой стоимости.
Высокотемпературные СПФ (ВТСПФ): Сплавы, способные работать при повышенных температурах, например, на основе Ni-Ti с добавками платины, палладия или гафния.
Магнитные СПФ (МСПФ): Например, Ni-Mn-Ga. В этих материалах изменение формы может быть вызвано магнитным полем, что обеспечивает более быстрый отклик.
Тонкие пленки СПФ: Напыленные тонкие слои СПФ, часто NiTi, используются в микроэлектромеханических системах (MEMS).

Полимеры с Памятью Формы (ППФ)

Это широкий класс материалов, включая:

Термопласты (например, полиуретаны, полистирол-блок-полибутадиен)
Термореактивные полимеры (например, эпоксидные смолы, цианатные эфиры)
Эластомеры (например, каучуки)
Биоразлагаемые ППФ (например, на основе полилактида)

ППФ обычно характеризуются способностью к большим деформациям (иногда до 400% и более), легкостью и низкой стоимостью по сравнению с СПФ.

Другие Материалы

Керамика с памятью формы: Некоторые керамические материалы, такие как диоксид циркония, могут проявлять ЭПФ, хотя их применение ограничено хрупкостью.
Композиты с памятью формы: Материалы, сочетающие СПФ или ППФ с другими материалами (например, СПФ-волокна в полимерной матрице) для получения специфических свойств, таких как двусторонний изгиб.
Ферроиковые нанокомпозиты: Новые материалы, где ЭПФ может проявляться в наноразмерных структурах.

В следующей таблице представлено сравнение основных типов материалов с памятью формы:

Характеристика	Сплавы с ПФ (например, NiTi)	Полимеры с ПФ	Магнитные СПФ
Основной механизм	Мартенситное превращение	Фиксация временной формы (через \(T_g\) или \(T_m\))	Переориентация магнитных доменов, фазовые переходы
Макс. восстанавливаемая деформация	~8-10%	До >400%	~6-12% (в монокристаллах)
Усилие восстановления	Высокое	Низкое/Среднее	Среднее/Высокое
Скорость отклика	Зависит от скорости нагрева/охлаждения	Зависит от скорости нагрева/охлаждения	Очень высокая (при магнитной активации)
Температура активации	Широкий диапазон (от -100°C до >100°C, ВТСПФ до >500°C)	Настраиваемая (через \(T_g\) или \(T_m\))	Зависит от состава, часто комнатная
Плотность	Высокая (например, NiTi ~6.45 г/см³)	Низкая (~1-1.2 г/см³)	Высокая
Стоимость	Высокая	Низкая/Средняя	Очень высокая
Биосовместимость	NiTi - отличная	Зависит от полимера, многие биосовместимы	Ограниченно изучена

Эта таблица дает общее представление, конкретные значения могут сильно варьироваться в зависимости от точного состава и обработки материала.

Сравнительный Анализ Свойств Материалов с Памятью Формы

Различные материалы с памятью формы обладают уникальным набором свойств, что делает их подходящими для разных областей применения. Радарная диаграмма ниже визуализирует сравнение некоторых ключевых характеристик для типичных представителей сплавов с памятью формы (NiTi, сплавы на основе меди) и полимеров с памятью формы (ППФ). Оценки даны по условной 10-балльной шкале, где более высокое значение соответствует лучшему проявлению свойства (например, более высокая прочность или большая деформируемость).

Как видно из диаграммы, нитинол выделяется высокой прочностью, хорошей биосовместимостью и сбалансированной скоростью отклика, но является относительно дорогим. СПФ на основе меди предлагают компромисс между стоимостью и характеристиками. Полимеры с ПФ превосходят металлические сплавы по максимальной деформации и низкой стоимости, но уступают в прочности и скорости отклика (при термической активации).

Области Применения Материалов с Памятью Формы

Уникальные свойства МПФ открывают двери для их использования в самых разнообразных сферах:

Медицина и Биомедицина

Это одна из наиболее значимых областей применения, особенно для нитинола из-за его биосовместимости:

Сосудистые стенты: Саморасширяющиеся стенты вводятся в суженный сосуд в сжатом состоянии и расширяются до нужного диаметра под действием температуры тела, восстанавливая кровоток.
Ортодонтические дуги: Дуги из нитинола оказывают постоянное, мягкое давление на зубы для их выравнивания.
Костные имплантаты и фиксаторы: Пластины, скобы и винты, которые могут изменять форму для лучшей фиксации костных отломков.
Хирургические инструменты: Например, эндоскопические инструменты, способные изменять форму для доступа в труднодоступные места.
Доставка лекарств: Разрабатываются системы, где МПФ используются для контролируемого высвобождения лекарственных препаратов.

Оправы для очков из материала с памятью формы

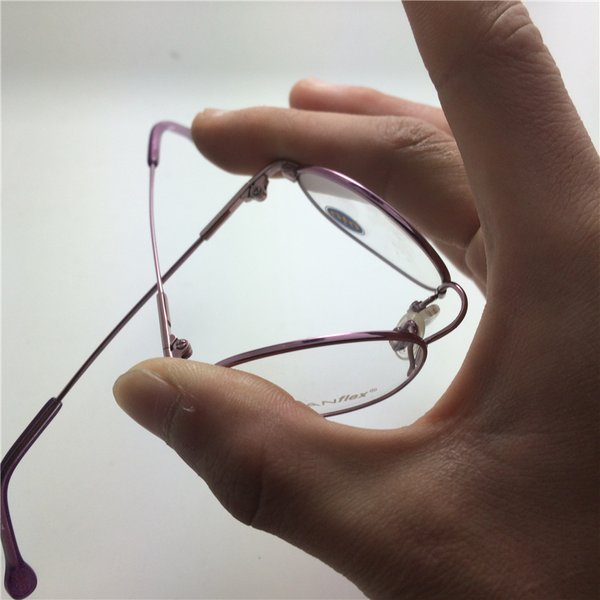

Пример бытового применения ЭПФ: гибкие оправы для очков, восстанавливающие форму после деформации.

Аэрокосмическая Промышленность

Адаптивные (морфинговые) конструкции: Изменяемые элементы крыльев и фюзеляжа для оптимизации аэродинамических характеристик на разных режимах полета.
Механизмы развертывания: Для солнечных панелей, антенн, ферменных конструкций в космосе.
Актуаторы (приводы): Компактные и легкие приводы для различных систем. NASA активно исследует и применяет СПФ, например, в конструкциях шин для марсоходов.
Демпфирующие элементы: Для гашения вибраций.

Шина из материала с памятью формы, разработанная NASA

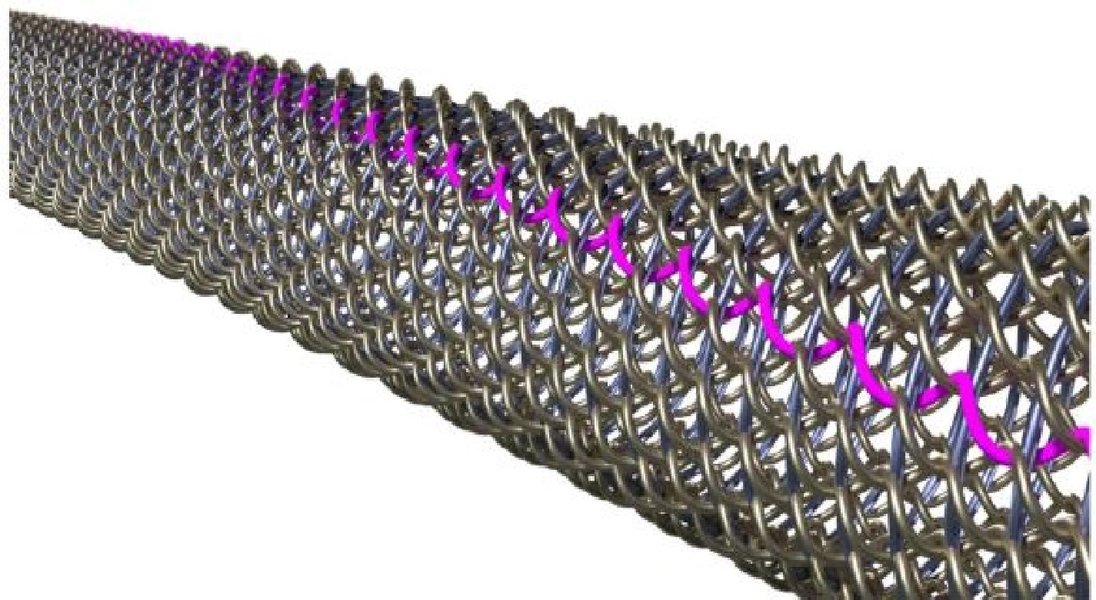

Инновационная безвоздушная шина NASA, использующая сплавы с памятью формы для повышения долговечности и проходимости на других планетах.

Промышленность и Робототехника

Актуаторы и датчики: В различных механизмах, температурных датчиках, клапанах.
Соединительные элементы: Муфты, зажимы, которые сжимаются или расширяются при изменении температуры.
Робототехника: Создание "мягких" роботов, искусственных мышц, захватных устройств.
Микроэлектромеханические системы (MEMS): Микронасосы, микроклапаны, микроманипуляторы.

Другие Области

Бытовая техника: Терморегуляторы, элементы безопасности.
"Умная" одежда: Текстиль, способный изменять свою форму или проницаемость в ответ на температуру.
Аддитивное производство (3D-печать): Разработка методов 3D-печати МПФ для создания сложных кастомизированных изделий.

Визуализация Концепции Эффекта Памяти Формы

Для лучшего понимания взаимосвязей между различными аспектами эффекта памяти формы, ниже представлена ментальная карта. Она иллюстрирует ключевые понятия, такие как типы ЭПФ, лежащие в их основе механизмы, основные классы материалов и характерные области применения.

mindmap root["Эффект Памяти Формы (ЭПФ)"] id1["Типы ЭПФ"] id1a["Односторонний (ОППФ)"] id1b["Двусторонний (ДППФ)"] id1c["Многократный (в полимерах)"] id2["Механизмы"] id2a["Сплавы (СПФ)"] id2a1["Мартенситное превращение"] id2a2["Аустенит (высокотемпературная фаза)"] id2a3["Мартенсит (низкотемпературная фаза)"] id2a4["Переориентация двойников"] id2b["Полимеры (ППФ)"] id2b1["Фиксация временной формы"] id2b2["Температура стеклования (Tg)"] id2b3["Температура плавления (Tm)"] id2b4["Молекулярная сетка"] id3["Материалы с ПФ"] id3a["Сплавы (СПФ)"] id3a1["Нитинол (Ni-Ti)"] id3a2["Cu-Al-Ni, Cu-Zn-Al"] id3a3["Fe-Mn-Si"] id3a4["Магнитные СПФ (Ni-Mn-Ga)"] id3a5["Высокотемпературные СПФ"] id3b["Полимеры (ППФ)"] id3b1["Полиуретаны"] id3b2["Эпоксидные смолы"] id3b3["Биоразлагаемые ППФ"] id3c["Композиты с ПФ"] id3d["Керамика с ПФ"] id3e["Наноматериалы с ПФ"] id4["Ключевые Свойства"] id4a["Восстановление формы"] id4b["Суперэластичность (псевдоупругость)"] id4c["Демпфирующая способность"] id5["Стимулы Активации"] id5a["Температура"] id5b["Механическое напряжение"] id5c["Магнитное поле"] id5d["Свет (для некоторых полимеров)"] id6["Применения"] id6a["Медицина"] id6a1["Стенты, катетеры"] id6a2["Ортодонтические дуги"] id6a3["Имплантаты"] id6b["Аэрокосмос"] id6a1["Адаптивные конструкции (морфинг)"] id6a2["Механизмы развертывания"] id6a3["Актуаторы"] id6c["Промышленность"] id6c1["Соединители, клапаны"] id6c2["Датчики"] id6d["Робототехника"] id6d1["Искусственные мышцы"] id6d2["Мягкие роботы"] id6e["MEMS (Микроэлектромеханические системы)"] id6f["Бытовые товары (оправы очков)"]

Эта карта помогает наглядно представить, как различные элементы концепции ЭПФ связаны друг с другом, от фундаментальных принципов до практических приложений.

Видео: Нитинол - Эффект Памяти Формы и Суперэластичность

Для наглядной демонстрации удивительных свойств материалов с памятью формы, в частности нитинола, предлагаем посмотреть следующее видео. В нем инженер Билл Хаммак (engineerguy) объясняет и показывает, как работает эффект памяти формы, зависимый от температуры, и явление суперэластичности. Видео демонстрирует "двойникование" в кристаллической структуре нитинола, которое позволяет ему изменять форму и затем возвращаться к исходной.

Это видео является отличным введением в практические аспекты ЭПФ и помогает понять, почему нитинол и другие подобные материалы так ценятся в современных технологиях.

Часто Задаваемые Вопросы (FAQ)

Что такое эффект памяти формы? +

Эффект памяти формы (ЭПФ) — это способность некоторых материалов восстанавливать свою первоначальную, заранее заданную форму после деформации. Это восстановление обычно происходит под воздействием внешнего стимула, чаще всего нагрева, но также может быть вызвано магнитным полем или снятием нагрузки.

Какие материалы обладают эффектом памяти формы? +

Эффектом памяти формы обладают различные материалы, включая:

Сплавы с памятью формы (СПФ): Наиболее известным является нитинол (сплав никеля и титана). Также существуют СПФ на основе меди (Cu-Al-Ni, Cu-Zn-Al) и железа (Fe-Mn-Si).
Полимеры с памятью формы (ППФ): Широкий класс полимеров, включая полиуретаны, полистиролы, эпоксидные смолы и др.
Керамика с памятью формы: Некоторые виды керамики, например, на основе диоксида циркония.
Композиты с памятью формы: Комбинации СПФ или ППФ с другими материалами.

В чем разница между односторонним и двусторонним эффектом памяти формы? +

Односторонний эффект памяти формы (ОППФ): Материал восстанавливает свою первоначальную форму только при нагреве. После охлаждения он остается в этой восстановленной форме.

Двусторонний эффект памяти формы (ДППФ): Материал "помнит" две формы – одну для высокой температуры и одну для низкой. Он спонтанно переходит между этими двумя формами при нагреве и охлаждении без необходимости внешней передеформации.

Как работает эффект памяти формы в сплавах? +

В сплавах ЭПФ основан на обратимом фазовом переходе, называемом мартенситным превращением. При низкой температуре сплав находится в мартенситной фазе, которая легко деформируется путем переориентации мартенситных вариантов (двойников). При нагреве выше определенной температуры мартенсит превращается обратно в высокотемпературную аустенитную фазу, и материал восстанавливает свою исходную форму, так как аустенит имеет уникальную кристаллическую структуру, соответствующую этой форме.

Где применяется эффект памяти формы? +

ЭПФ находит применение во многих областях:

Медицина: Сосудистые стенты, ортодонтические дуги, хирургические инструменты, костные имплантаты.
Аэрокосмическая промышленность: Адаптивные конструкции, механизмы развертывания, актуаторы.
Промышленность: Датчики, клапаны, соединительные элементы.
Робототехника: Искусственные мышцы, захваты.
Бытовые товары: Оправы для очков, терморегуляторы.
MEMS: Микронасосы, микроклапаны.
