板金加工のすべて：基礎から応用、そして未来へ

金属板が創造する無限の可能性を解き明かす

記事のハイライト

板金加工とは、薄い金属板を様々な形状に変形させる技術であり、手板金と機械板金の二種類に大別される。
主要な板金加工方法には、切断、曲げ、絞り、溶接などがあり、製品の用途や形状に応じて最適な方法が選択される。
自動車、家電、建築など、私たちの身の回りの多くの製品に板金加工技術が活用されており、その重要性は非常に高い。

板金加工は、薄い金属板に力を加えて切断、曲げ、成形、接合などを施し、様々な形状を作り出す加工技術です。自動車のボディや家電製品の外装、建築物の建材など、私たちの日常生活のあらゆる場面で板金加工された製品を見ることができます。この加工技術は、金属の塑性変形という性質を利用しており、適切な力と方法を用いることで、平面的な金属板を立体的な製品へと変化させることが可能です。

板金加工は、大きく分けて「手板金」と「機械板金」の二つに分類されます。それぞれの方法には特徴があり、加工する製品の種類や量、求められる精度によって使い分けられています。

手板金と機械板金の対比

板金加工の基本的な分類

手板金：職人の技が光る伝統的な手法

手板金は、ハンマーやタガネなどの手工具を用いて、熟練した職人が手作業で行う板金加工です。少量生産品や一点もの、修理など、柔軟な対応が求められる場合に適しています。職人の長年の経験と技術によって、微細な調整や複雑な形状の加工が可能となります。特に、自動車のレストアや美術品の修復など、高い技術と芸術性が求められる分野で重要な役割を果たしています。手板金は、機械では難しい微細なニュアンスやR形状などを実現できる利点がありますが、加工時間とコストがかかる傾向にあります。

機械板金：効率と精度を追求した現代的な手法

機械板金は、プレス機械やレーザー加工機、ベンダーなどの工作機械を使用して行う板金加工です。大量生産品や高い加工精度が求められる製品の製造に広く用いられています。機械化により、均一な品質の製品を効率的に生産することが可能です。プログラム制御された機械は、複雑なパターンでの切断や、精密な角度での曲げ加工などを自動で行うことができます。これにより、生産性の向上とコスト削減が実現されます。

主要な板金加工方法の詳細

切断加工：素材を形作る第一歩

板金加工における切断加工は、金属板を必要な形状やサイズに分離する工程です。製品の最終的な形状を決定づける重要な工程であり、様々な方法が存在します。

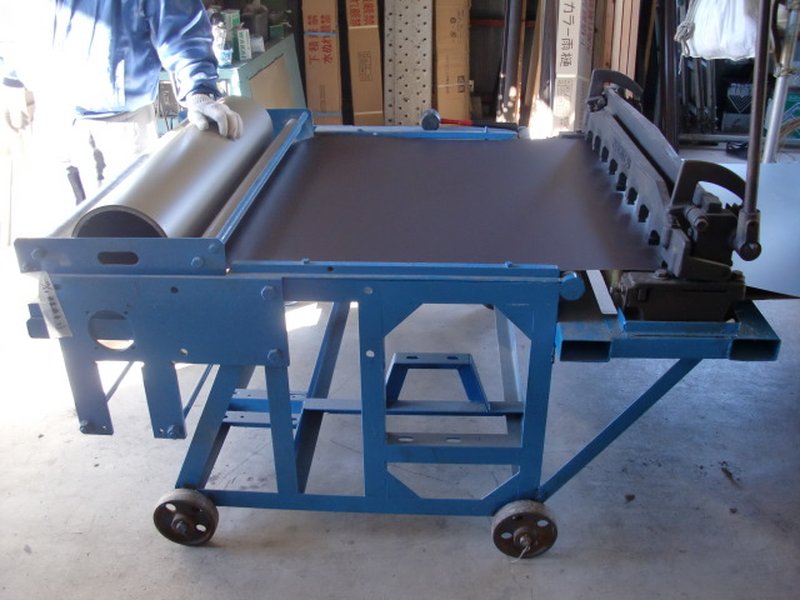

シャーリング加工

シャーリング加工は、上下の刃で金属板を挟み込み、せん断力によって切断する方法です。直線的な切断を得意とし、比較的厚い板厚の金属板にも対応可能です。シンプルで高速な加工が可能ですが、複雑な形状の切り抜きには不向きです。

タレパン加工（タレットパンチプレス加工）

タレパン加工は、タレットと呼ばれる回転式の金型ホルダにセットされた複数の金型を用いて、金属板に穴あけや打ち抜きを行う加工方法です。様々な形状の穴を効率的に加工できるため、多数の穴が必要な製品や、複雑な外周形状の製品製造に適しています。レーザー加工と比較して初期投資が抑えられる場合が多いですが、金型の準備が必要となります。

タレットパンチプレス

レーザー加工

レーザー加工は、高密度のレーザー光を金属板に照射して溶融・蒸発させることで切断する方法です。非接触加工のため、金型が不要で、複雑な形状や微細なパターンの切断が可能です。高い加工精度と自由度を持ち、多品種少量生産にも適しています。ただし、厚い金属板の切断には時間がかかる場合があり、設備投資も比較的高額になります。

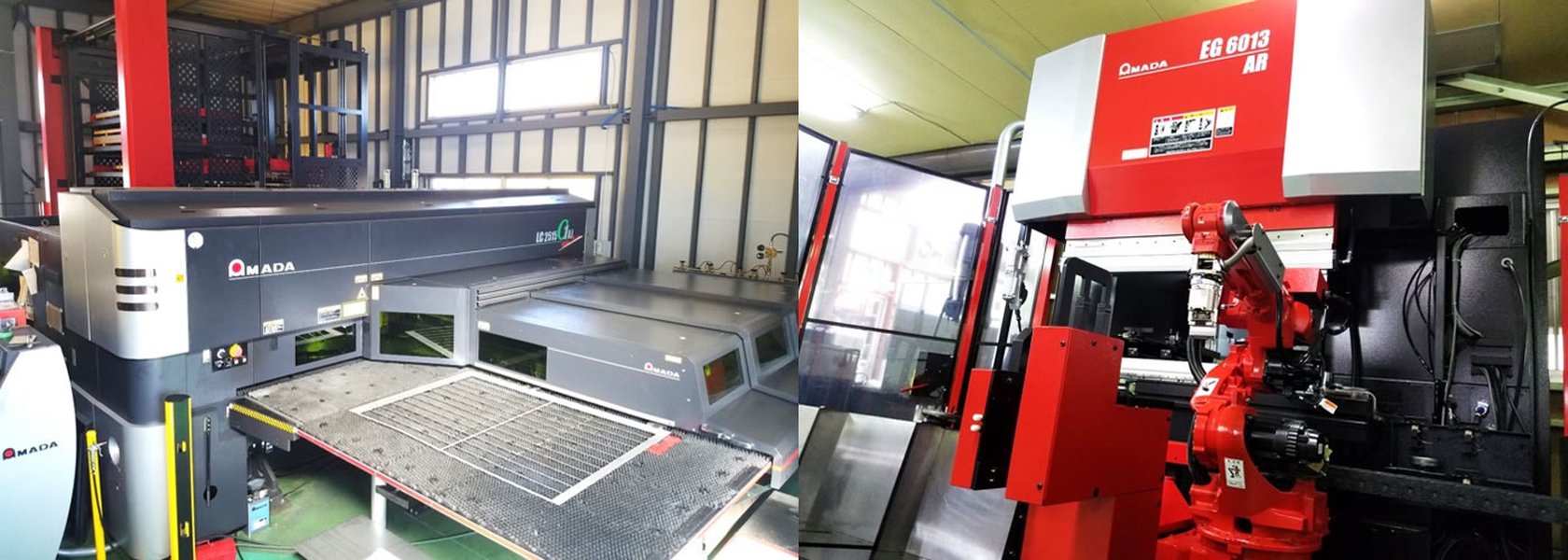

レーザー加工機

曲げ加工：平面を立体へ

曲げ加工は、金属板に力を加えて特定の角度に折り曲げる加工方法です。製品に立体感を与え、機能的な形状を作り出すために不可欠な工程です。

プレスブレーキ加工

プレスブレーキ加工は、パンチ（上側の工具）とダイ（下側の工具）の間に金属板を置き、プレス機械で圧力を加えて曲げる方法です。様々なパンチとダイを組み合わせることで、多様な曲げ形状に対応できます。角度やR（丸み）の調整が可能で、汎用性が高い加工法です。

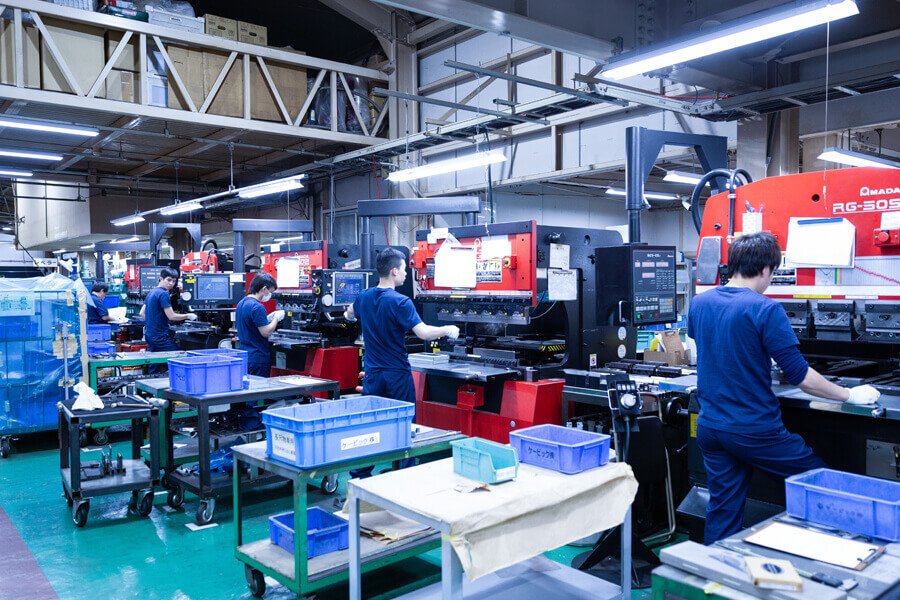

プレスブレーキによる曲げ加工

ロール曲げ加工

ロール曲げ加工は、複数のロールの間を金属板を通すことで、円筒形や円錐形などのR形状に曲げる加工方法です。主に大型の構造物やパイプなどの製造に用いられます。

絞り加工：深みのある形状を創り出す

絞り加工は、金型を用いて金属板を引っ張りながら、継ぎ目のない立体的な容器形状などに成形する加工方法です。フライパンや洗面ボウルなど、底のある製品の製造に利用されます。材料の延性を利用するため、材料の選定が重要となります。

溶接加工：部品を接合し、強固な一体化を実現

溶接加工は、複数の金属部品を熱や圧力、またはその両方を用いて接合し、一体化させる加工方法です。切断や曲げによって加工された部品を組み合わせて、より複雑な形状や構造を持つ製品を製造する際に不可欠です。様々な溶接方法があり、製品の用途や要求される強度によって使い分けられます。

アーク溶接

アーク溶接は、電極と母材の間に発生するアーク放電の熱を利用して金属を溶融・接合する方法です。手軽に行える方法から、自動化された方法まで幅広く用いられています。

スポット溶接

スポット溶接は、電極で金属板を挟み込み、通電によって発生する抵抗熱で母材を溶融させ、点状に接合する方法です。自動車のボディ製造などで広く用いられています。

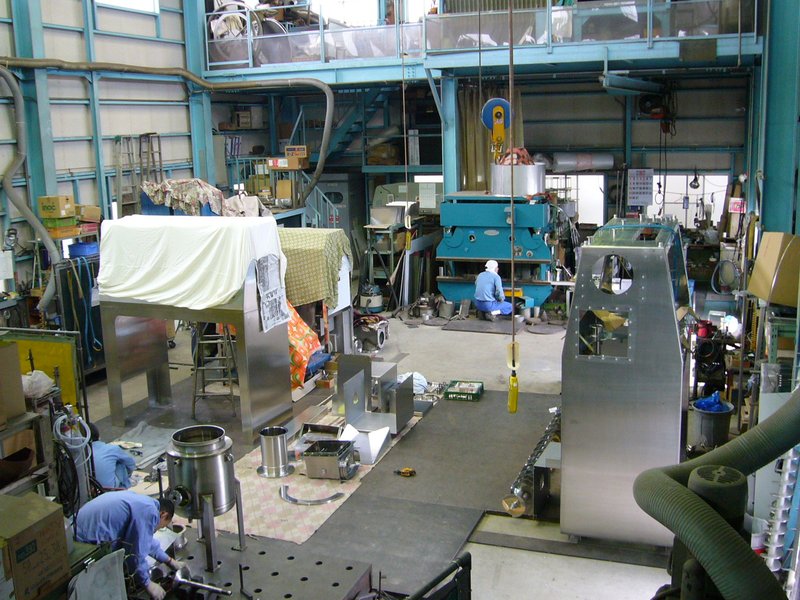

板金溶接の様子

その他の板金加工方法

上記以外にも、板金加工には様々な方法があります。

抜き加工: 金型を用いて金属板を特定の形状に打ち抜く加工。
圧入加工: 複数の部品を圧力を加えてはめ合わせる加工。
絞り加工: 平面的な金属板を深さのある立体形状に変形させる加工。

板金加工の工程

一般的な板金加工の工程は、以下のようになります。製品の種類や加工方法によって工程は異なります。

設計・展開

製品の図面に基づいて、金属板から製品形状を切り出すための展開図を作成します。曲げや絞りなどの加工を考慮して、正確な展開図を作成することが重要です。

切断・抜き加工

作成した展開図に基づいて、金属板を切断したり、必要な穴を抜き加工したりします。レーザー加工機やタレットパンチプレスなどが使用されます。

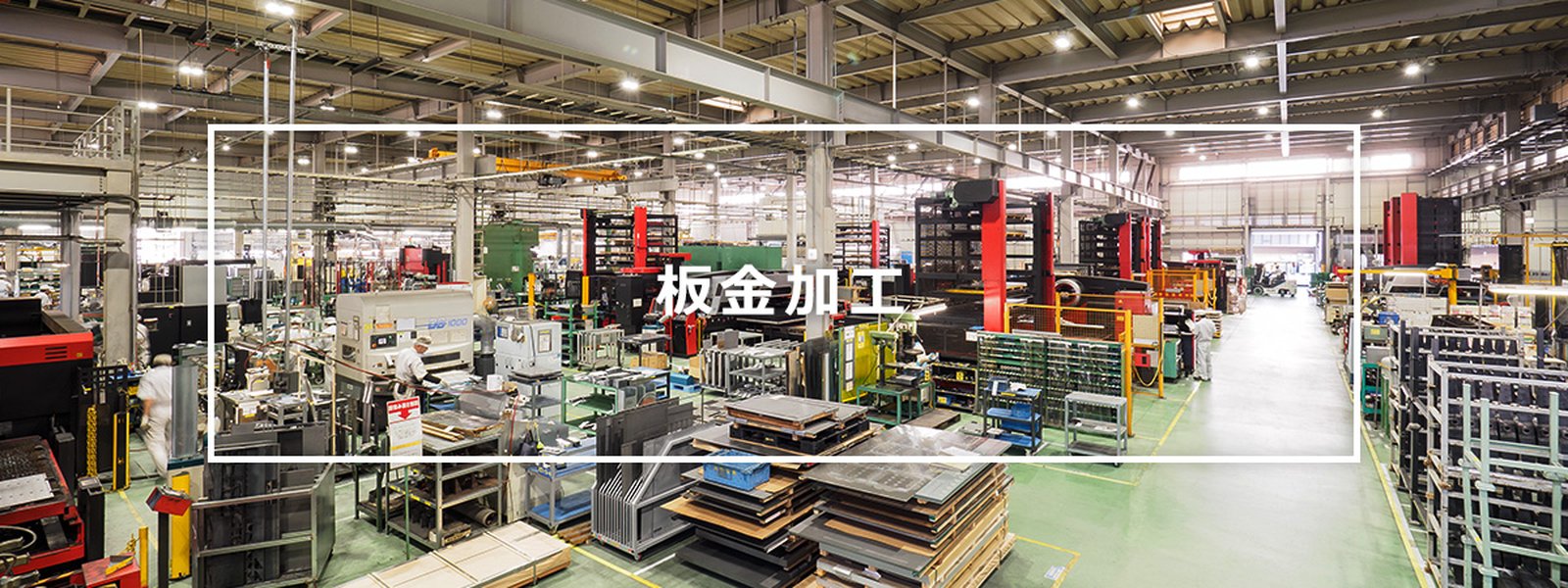

板金加工の工程例

曲げ加工

切断・抜き加工された金属板を、プレスブレーキなどを用いて必要な角度に曲げます。

溶接・接合

複数の部品を組み合わせて溶接などで接合し、製品の形状を作り上げます。

仕上げ

バリ取り、研磨、塗装などの表面処理を行い、製品を完成させます。

板金加工に使用される主な材料

板金加工には様々な種類の金属材料が使用されます。製品の用途や求められる特性（強度、耐食性、導電性など）に応じて適切な材料が選ばれます。

鉄（鋼板）

最も一般的に使用される材料の一つです。加工性が良く、強度も高いため、自動車や建築物など幅広い分野で利用されています。

ステンレス鋼

優れた耐食性を持つため、厨房機器や医療機器、建築物の外装などに使用されます。強度や加工性も種類によって異なります。

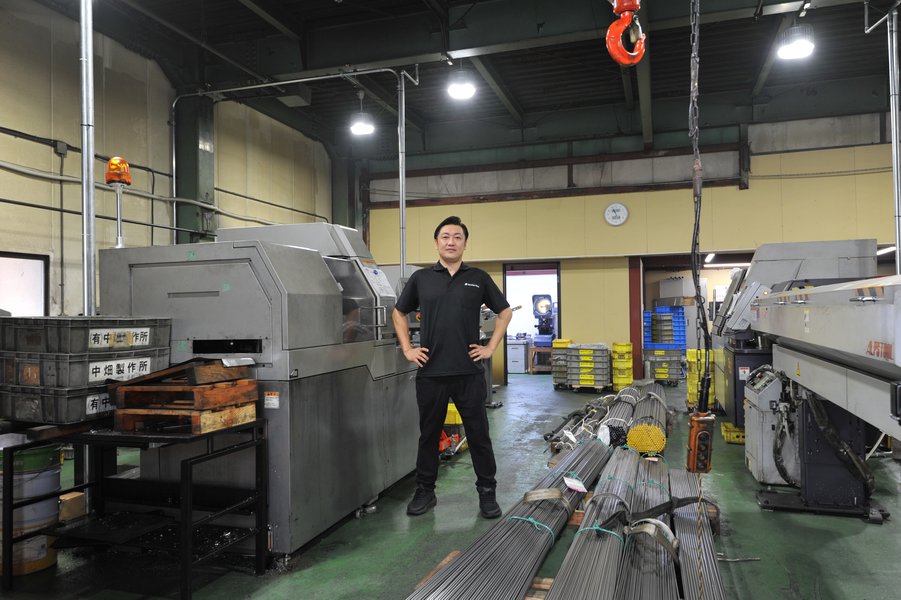

ステンレス板金加工

アルミニウム合金

軽量で加工性が良く、熱伝導性や耐食性にも優れています。航空機や自動車部品、家電製品などに広く使用されています。様々な種類の合金があり、それぞれ異なる特性を持ちます。

銅・銅合金

高い導電性と熱伝導性を持ち、電気・電子部品などに使用されます。美しい光沢を持つため、装飾品にも用いられます。

板金加工のメリットとデメリット

板金加工には、他の金属加工法と比較していくつかのメリットとデメリットがあります。

メリット

コスト効率: 金型を使用しない、あるいは汎用的な金型で対応できる加工方法が多く、特に多品種少量生産において金型コストを抑えることができます。
設計の自由度: 複雑な形状や大型の製品も比較的容易に製造できます。
短納期: 金型製作期間が不要な場合が多く、比較的短い納期で製品を製造できます。
軽量化: 薄い金属板を成形するため、軽量な製品を製造できます。

デメリット

板厚の制限: 基本的に薄い金属板の加工に適しており、非常に厚い材料の加工は難しい場合があります。
精度の限界: 切削加工などと比較すると、微細な寸法精度が求められる加工には限界がある場合があります。
応力ひずみ: 加工時に材料に応力が発生し、製品に変形やひずみが生じる可能性があります。

精密板金加工とは

精密板金加工は、一般的な板金加工よりも高い精度が求められる分野です。特に、電子機器の筐体や医療機器、半導体製造装置部品など、微細な寸法や厳しい公差が要求される製品の製造に用いられます。精密板金加工では、高精度な加工機械や測定機器が使用され、熟練した技術者による meticulous な作業が行われます。

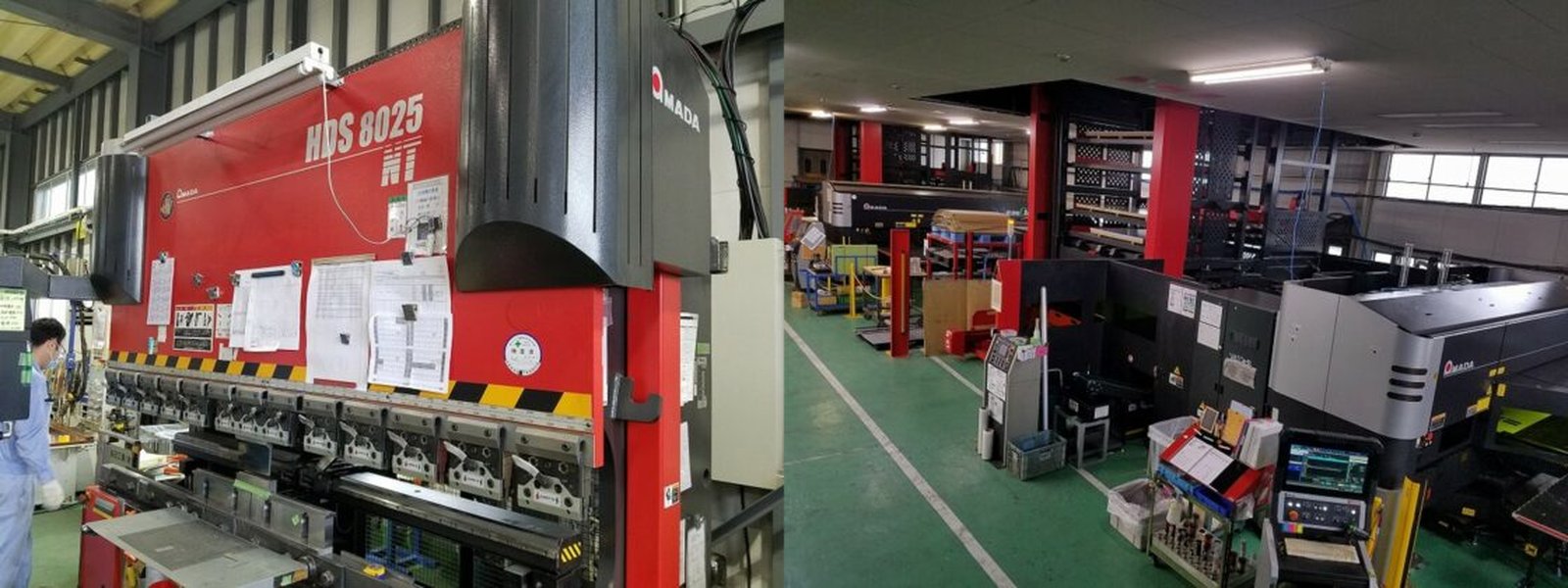

精密板金加工による製品例

板金加工の応用例

板金加工技術は非常に幅広い分野で活用されています。

自動車産業

自動車のボディパネル、シャーシ部品、排気系部品など、多くの部品が板金加工によって製造されています。軽量化や複雑な三次曲面の実現に貢献しています。

家電製品

冷蔵庫、洗濯機、電子レンジ、パソコンの筐体など、様々な家電製品の外装や内部構造に板金加工が用いられています。デザイン性や機能性を両立させる上で重要な技術です。

建築分野

屋根材、外壁材、ダクト、手すりなど、建築物の内外装に板金加工品が使用されています。耐久性や耐候性が求められる用途に不可欠です。

産業機器

工作機械のカバー、搬送装置、食品製造装置など、様々な産業機器の筐体や部品に板金加工が活用されています。

板金加工方法の比較

主要な板金加工方法の比較を以下の表にまとめました。

加工方法	特徴	得意な加工	主な用途
シャーリング加工	直線的な切断	板材の定尺切断	素材の準備
タレパン加工	多数の穴あけ、複雑な外周形状	多穴加工、複雑な抜き加工	電気部品、筐体
レーザー加工	非接触、高精度、自由な形状	複雑な形状切断、微細加工	試作品、精密部品、装飾品
プレスブレーキ加工	様々な角度・Rの曲げ	箱曲げ、多段曲げ	筐体、カバー、建築部材
絞り加工	継ぎ目のない立体形状	深絞り、円筒・容器形状	鍋、ボウル、燃料タンク
溶接加工	部品の接合	組立、構造物の製作	フレーム、配管、自動車ボディ

板金加工に関する動画

板金加工の実際の工程や技術について、以下の動画でさらに理解を深めることができます。この動画では、板金加工の基本的な手順や屋根材などの加工方法が紹介されています。

（動画：板金加工の手順や作り方【屋根・外壁リフォーム㈱平井板金】）

板金加工の未来と進化

板金加工技術は、常に進化を続けています。高精度化、自動化、そして環境負荷の低減などが今後の重要なテーマとなります。AIやIoT技術の活用による生産管理の最適化や、3Dプリンティングとの連携による新たな加工方法の開発なども進められています。

特に、精密板金加工の分野では、より微細な加工や複雑な形状への対応が求められており、最新の機械設備や高度なプログラミング技術が不可欠となっています。また、多品種少量生産や短納期への対応力を高めるために、生産システムの柔軟性向上も重要な課題です。

FAQ

板金加工とプレス加工の違いは何ですか？

板金加工は、主に板状の金属を切断、曲げ、溶接などによって立体的な形状に加工する技術全般を指します。一方、プレス加工は、金型を用いて金属板に強い圧力を加え、一度に特定の形状に成形する加工方法です。プレス加工は大量生産に向いていますが、初期の金型コストが高い場合があります。板金加工の中にはプレス機械を使用する方法（プレスブレーキ、タレパン加工など）も含まれますが、板金加工はプレス加工よりも広範な加工技術を含みます。
