Simulation de Trempe d’Acier par Méthode des Éléments Finis

Approche Numérique pour Optimiser les Traitements Thermiques

Points Clés à Retenir

Prédiction Thermomécanique Complète : Modélisation des variations de température et des contraintes résiduelles.
Optimisation des Paramètres de Traitement : Simulation permettant d’ajuster les conditions de trempe pour améliorer les propriétés mécaniques.
Intégration des Phénomènes Physiques : Prise en compte des transformations de phase, des déformations et de la formation de microstructures spécifiques telles que la martensite.

Introduction à la Simulation de Trempe

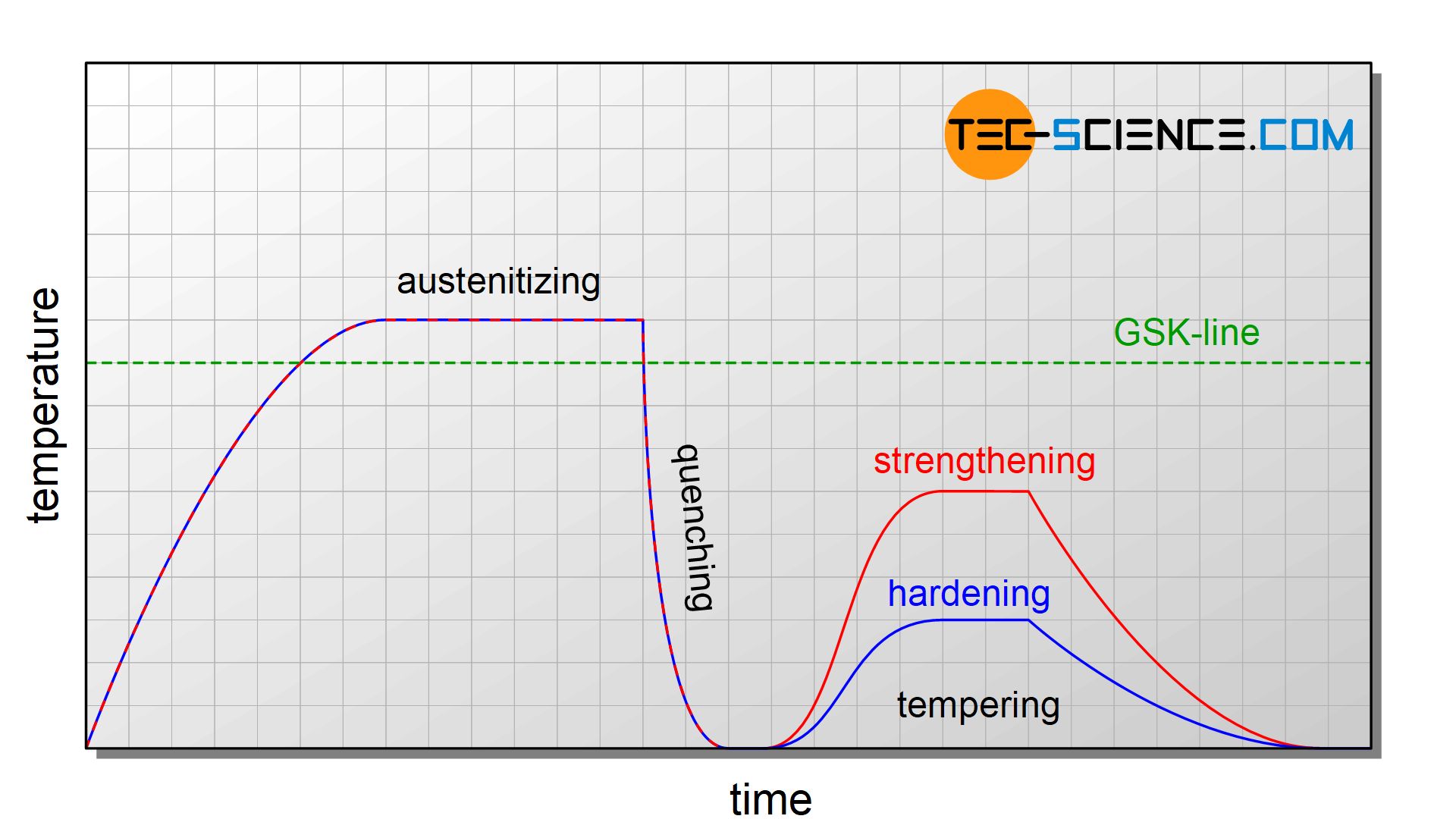

La trempe d’acier est un traitement thermique consistant à chauffer le métal à une température élevée, suivie d’un refroidissement rapide pour conférer au matériau une structure cristalline particulière. Grâce à la méthode numérique des éléments finis (MEF), il devient possible d’observer et de prédire en détail le comportement thermomécanique de l’acier pendant ce processus complexe.

Cette simulation vise à modéliser plusieurs phénomènes simultanés, notamment la distribution de la température, les transformations métallurgiques, l’évolution de la microstructure et les contraintes internes générées lors de la transition rapide d’un état thermique à l’autre. L’objectif est de fournir aux ingénieurs et aux chercheurs un outil de prédiction permettant d’optimiser les procédés industriels pour obtenir une meilleure qualité de la pièce traitée tout en minimisant les risques de fissuration ou de déformation excessive.

Principes Fondamentaux de la Méthode des Éléments Finis

La méthode des éléments finis est une technique numérique qui repose sur la décomposition d’un domaine continu, comme une pièce d’acier, en un ensemble d’éléments discrets. Chaque élément représente une portion de l’objet étudié et est soumis à des équations décrivant la distribution de la température et les déformations mécaniques. Ces éléments interagissent entre eux pour donner une vision globale du processus de trempe.

Discrétisation et Maillage

Le processus de discrétisation consiste à diviser le modèle en petits volumes appelés éléments finis. La qualité du maillage, c’est-à-dire la finesse et la régularité de la division, est cruciale pour obtenir des résultats précis. Un maillage plus fin permet de mieux capturer les gradients de température et les variations de contraintes, mais augmente également le temps de calcul et les ressources nécessaires à la simulation.

Equations de Base et Conditions aux Limites

La simulation met en œuvre des équations de transfert thermique et des équations de mécanique des matériaux. Les équations de transfert thermique, généralement exprimées par la loi de Fourier, traitent des variations de température dans le matériau en fonction des conditions initiales et des échanges thermiques avec l’environnement. Parallèlement, les équations de comportement thermo-élastique décrivent la relation entre les déformations mécaniques, les contraintes internes et les changements de température.

Les conditions limites appliquées dans la simulation incluent des paramètres tels que la température initiale de l’acier, le temps de chauffage, la vitesse de refroidissement, et les coefficients d’échange thermique avec le bain de trempe ou l’environnement ambiant. La précision de ces conditions limites est essentielle pour garantir que le modèle reproduise fidèlement les phénomènes physiques réels.

Aspects Thermiques et Mécaniques en Simulation

Modélisation Thermique

La première étape de la simulation concerne le modèle thermique. L’acier est chauffé à une température prédéfinie afin d’atteindre une phase austénitique. La phase suivante consiste en un refroidissement extrêmement rapide, qui, en générant des gradients de température intenses, induit des transformations métallurgiques spécifiques, telles que la formation de la martensite.

La modélisation thermique tient compte des échanges de chaleur à la surface du matériau, par conduction interne, convection et, dans certains cas, radiation. Ces phénomènes affectent la vitesse de refroidissement et, par conséquent, l’évolution de la microstructure. Un refroidissement rapide entraîne une rétention de la structure de l’austénite dans une phase martensitique, hautement dure mais potentiellement plus fragile.

Contrôle et Prédiction des Contraintes

En parallèle du modèle thermique, la simulation permet de prédire les contraintes résiduelles et les déformations. Ces contraintes sont induites par des gradients thermiques et des changements de phase. Une prédiction précise des contraintes résiduelles est essentielle pour prévenir des défauts tels que des fissurations ou des déformations indésirables qui pourraient compromettre la performance des pièces traitées.

Les calculs de contraintes et de déformations reposent sur des modèles mécaniques intégrés à la simulation par éléments finis. Ces modèles évaluent l’impact des variations de température sur l’élasticité et la plasticité du matériau. En optimisant les conditions de trempe à l’aide de simulations, il est possible de réduire ou de redistribuer ces contraintes, garantissant une meilleure durabilité et une performance accrue.

Évolution de la Microstructure

La transformation de phase constitue un aspect critique du processus de trempe. La simulation intègre des modèles de transformation qui prévoient la conversion de l’austénite en martensite, bainite, ou d’autres phases métallurgiques en fonction de la vitesse de refroidissement et de la composition chimique de l’acier.

Ces modèles se basent sur des diagrammes Temps-Température-Transformation (TTT) qui permettent de déterminer les intervalles de temps pendant lesquels certaines phases se forment. En intégrant ces courbes TTT dans la simulation, il est possible de visualiser l’évolution des microstructures et de prédire avec précision les plages horaires et les conditions dans lesquelles une transformation donnée se produira.

Applications de la Simulation par Éléments Finis

Optimisation Industrielle

Les simulations de trempe fournissent aux industries une méthode de validation et d’optimisation sans devoir recourir aux essais physiques coûteux et potentiellement destructeurs. Les ingénieurs peuvent tester virtuellement plusieurs scénarios de traitement pour déterminer les conditions optimales qui produiront le niveau requis de dureté et de résistance tout en minimisant les défauts de fabrication.

Une optimisation efficace passe par l’évaluation de divers paramètres, notamment la durée du cycle de chauffage, les coefficients d’échange thermique et les vitesses de refroidissement. Par exemple, dans des procédés tels que la trempe laser CO₂ ou le jet d’eau, la simulation permet d’identifier les zones présentant un risque élevé de concentration de contraintes, permettant ainsi d’ajuster la géométrie de l’outillage ou l’orientation des pièces pour obtenir une résistance homogène.

Validation Expérimentale et Corrélation avec la Réalité

Un autre aspect primordial de la simulation est la validation des modèles numériques au travers d’expériences physiques. En comparant les résultats obtenus par la simulation avec des données expérimentales, comme celles recueillies via la diffraction de rayons X ou la méthode du trou incrémental, les ingénieurs peuvent affiner et calibrer leurs modèles.

Les résultats obtenus par la simulation sont souvent utilisés pour développer de nouvelles corrélations afin de prévoir plus précisément les phénomènes thermomécaniques. Cette rétroaction entre la théorie et l’expérimentation améliore continuellement la fiabilité des modèles et permet d’anticiper les performances des traitements thermiques dans différentes configurations industrielles.

Traitements de Matériaux Spécifiques

La simulation par éléments finis ne se limite pas aux aciers simples, mais s’étend aussi à divers alliages métalliques, dont les aciers au carbone, les aciers alliés, ainsi que les alliages à base de titane et d’aluminium. Chaque matériau ayant une composition chimique et une réponse thermomécanique distincte, la simulation permet d’adapter les modèles afin de refléter ces différences et de prédire précisément les changements de phase et la distribution des contraintes.

Implémentation et Outils de Simulation

Logiciels et Interfaces Utilisés

Divers outils logiciels ont été développés pour répondre aux besoins des simulations industrielles et académiques. Des logiciels spécialisés comme SIMHEAT®, COMSOL Multiphysics, ainsi que des plateformes de simulation utilisant des codes développés en interne, offrent tous des environnements robustes pour la création de modèles thermomécaniques.

Ces logiciels permettent une interface graphiquement intuitive pour définir les conditions de simulation, générer des maillages précis et visualiser les résultats sous forme de cartes de température, de champs de contraintes et de distributions de phases. Les modules de post-traitement facilitent également l’analyse des résultats en intégrant des outils de traitement de données et de comparaison avec des mesures expérimentales.

Modèles Numériques Utilisés

Au cœur des simulations par éléments finis se trouvent des modèles numériques basés sur la résolution d’équations différentielles. Ces équations, souvent résolues par la méthode de Galerkin ou la méthode de Ritz, décrivent la conduction thermique et les lois de comportement élasto-plastique des matériaux.

Les équations thermiques, par exemple, peuvent être représentées par la forme suivante :

\( \displaystyle \rho c_p \frac{\partial T}{\partial t} = \nabla \cdot (k \nabla T) + Q \)

où \( \rho \) représente la densité, \( c_p \) la capacité thermique, \( k \) le coefficient de conduction et \( Q \) la source de chaleur additionnelle. Ce modèle est couplé aux équations de mécanique qui permettent de calculer la déformation et les contraintes engendrées par les gradients thermiques.

Exemples d’Applications Réelles

Des simulations complexes ont été réalisées pour des applications variées :

La trempe par jet d'eau de grandes pièces forgées pour optimiser la réduction des contraintes résiduelles.
L’optimisation de la trempe laser où la précision du contrôle thermique est essentielle pour produire des gradations de dureté spécifiques.
L’étude comportementale des aciers alliés dans des environnements où la vitesse et la distribution du refroidissement impactent significativement la microstructure.

Tableau Comparatif des Outils et Paramètres Associés

Critère	Description	Exemples d'Outils
Modélisation Thermique	Distribution de la température et échange thermique	SIMHEAT®, COMSOL Multiphysics
Modèles Mécaniques	Évaluation des contraintes résiduelles et déformations	Forge NxT, Codes en interne
Transformation de Phase	Simulation de la formation de martensite et autres phases	Modules TTT intégrés, Modèles thermomécaniques
Validation Expérimentale	Comparaison avec des mesures physiques	Diffraction des rayons X, Méthode du trou incrémental

Avantages et Défis de la Simulation de Trempe

Avantages

La simulation par éléments finis présente un grand nombre d’avantages pour l’analyse de la trempe d’acier. Elle permet de :

Prévoir la répartition des températures : Identifier les zones présentant des gradients thermiques élevés, ce qui aide à anticiper les zones de formation de contraintes.
Optimiser les conditions de traitement : Tester différents scénarios virtuels afin d’obtenir la microstructure désirée et minimiser les défauts tels que fissures ou distorsions.
Réduire les coûts : Limiter la nécessité d’effectuer de nombreux tests expérimentaux coûteux en privilégiant une approche numérique et théorique.
Améliorer la qualité des pièces : Grâce à une simulation intégrée, il devient possible d’obtenir un produit final homogène et mieux adapté aux exigences techniques de l’industrie.

Défis et Limites

Malgré ses nombreux avantages, la simulation de trempe présente certains défis, notamment :

Complexité de la modélisation : La prise en compte simultanée des phénomènes thermiques, mécaniques et métallurgiques nécessite une grande précision dans la définition des équations et des relations entre les paramètres.
Ressources Informatiques : La résolution des modèles en 3D à haute résolution requiert une puissance de calcul conséquente et une gestion fine des maillages pour éviter des erreurs numériques.
Validation expérimentale : Pour garantir que le modèle reflète fidèlement la réalité, des comparaisons sur des données expérimentales solides sont indispensables, ce qui demande une collaboration étroite entre la simulation et les laboratoires de tests.
Spécificités des matériaux : Les variations de composition et de structure à l’échelle microscopique exigent une adaptation constante des modèles afin d’intégrer des phénomènes parfois difficilement prévisibles par les approches standards.

Perspectives Futures en Simulation de Trempe

Évolution des Outils Numériques

L’évolution rapide des outils numériques et des capacités de calcul ouvre des perspectives prometteuses pour la simulation de la trempe d’acier. Les modèles deviendront progressivement plus précis grâce à l’intégration d’algorithmes avancés, notamment ceux basés sur l’intelligence artificielle et l’apprentissage automatique. Ces technologies pourront, par le biais de l’analyse de grandes quantités de données expérimentales, affiner les paramètres des modèles et réduire les marges d’erreur pour une meilleure prédiction des comportements thermomécaniques.

Intégration Multi-physique et Multi-échelle

L’avenir de la simulation réside dans l’intégration multi-physique et multi-échelle. Cela signifie que les simulations pourront prendre en compte simultanément l’échelle microscopique, permettant de modéliser la formation de microstructures à l’échelle cristallographique, et l’échelle macroscopique, en simulant les interactions globales de la structure. Ce pont entre différentes échelles permettra d’obtenir des prédictions plus détaillées et précises, indispensables pour des traitements thermiques complexes.

Amélioration des Méthodes de Validation

De nouvelles méthodes expérimentales, couplées à des simulations théoriques, favoriseront une validation continue et robuste des modèles. L’utilisation de techniques de caractérisation en temps réel et à haute résolution, comme la microsophie électronique et la diffraction synchrotron, fournira des données complémentaires pour ajuster les simulations numériquement.
