揭秘原子世界的“舞者”：单原子催化剂的微观影像之旅

深入探索尖端显微技术如何捕捉催化剂心脏地带的单个原子，揭示其独特结构与催化奥秘。

单原子催化剂（Single-Atom Catalysts, SACs）作为催化领域的一颗新星，因其将金属原子以单个、孤立的形式锚定在载体材料上，实现了近乎100%的原子利用率，并展现出独特的催化活性、选择性和稳定性，从而在能源转化、环境科学、精细化学品合成等众多领域引起了广泛关注。理解这些“原子级舞者”的微观结构，对于揭示其催化机理、优化催化剂设计至关重要。本文将带您深入了解单原子催化剂的微观世界，以及科学家们是如何通过先进的表征技术捕捉它们的“倩影”。

核心洞察：一窥单原子催化剂的微观奥秘

原子级分散是关键：单原子催化剂的核心特征是活性金属组分以单个原子形式均匀分散并固定在载体表面，而非形成纳米颗粒或团簇，这从根本上提高了贵金属等催化活性组分的利用效率。
先进显微技术是“眼睛”：高空间分辨率的表征技术，如球差校正扫描透射电子显微镜（Cs-STEM），是直接观察和确认单个金属原子的有力工具，能够提供原子级别的直观证据。
结构决定性能：单原子的配位环境、与载体的相互作用（如化学键合、电子转移）以及载体的性质，共同决定了催化剂的电子结构和最终的催化性能。微观图像结合光谱技术能系统揭示这种构效关系。

单原子催化剂：微观结构的独特性

单原子催化剂的“微观”特指其活性中心达到了原子尺度。与传统的纳米催化剂相比，其结构具有显著的独特性，这些特性直接影响其催化行为。

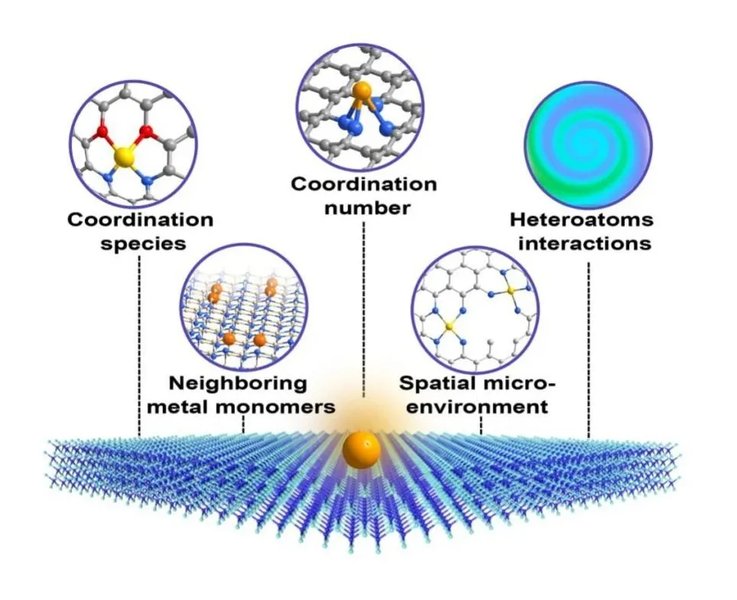

图1：单原子催化剂概念示意图，展示了单个金属原子分散在载体材料上。

原子级分散与最大化原子利用率

最核心的特征是金属活性组分以孤立的单个原子形式存在于载体材料的表面或内部。这意味着几乎每一个金属原子都可以作为潜在的活性位点参与催化反应，从而将原子利用效率提升至理论上的极限——100%。这种分散状态避免了传统多相催化剂中因金属纳米颗粒内部原子无法接触反应物而造成的浪费。

独特的配位环境与电子结构

单个金属原子通常通过与载体表面的原子（如氧、氮、碳、硫等）形成配位键而被稳定锚定。这种独特的配位环境（如配位数、配位原子种类）赋予了单原子不同于其体相金属或纳米颗粒状态的电子结构。例如，单原子通常具有不饱和的配位键和较低的配位数，这使得它们更容易与反应物分子发生相互作用。载体的种类和表面缺陷也会显著影响单原子的电子态和几何构型，进而调控其催化性能。

载体相互作用的重要性

单原子与载体之间存在强烈的相互作用，这不仅是稳定单原子、防止其迁移聚集成团簇的关键，也是调控其催化活性的重要因素。这种相互作用可以是化学键合，也可以是电荷转移。通过精心设计载体的化学组成、表面结构和缺陷，可以精确调控单原子的局域电子结构和几何环境，实现催化性能的优化。

捕捉“单原子”：先进的微观表征技术

由于单原子催化剂的活性中心是原子级别的，对其微观结构的表征需要具有极高空间分辨率和元素敏感性的先进技术。这些技术不仅要能“看到”单个原子，还要能分析其化学状态和配位环境。

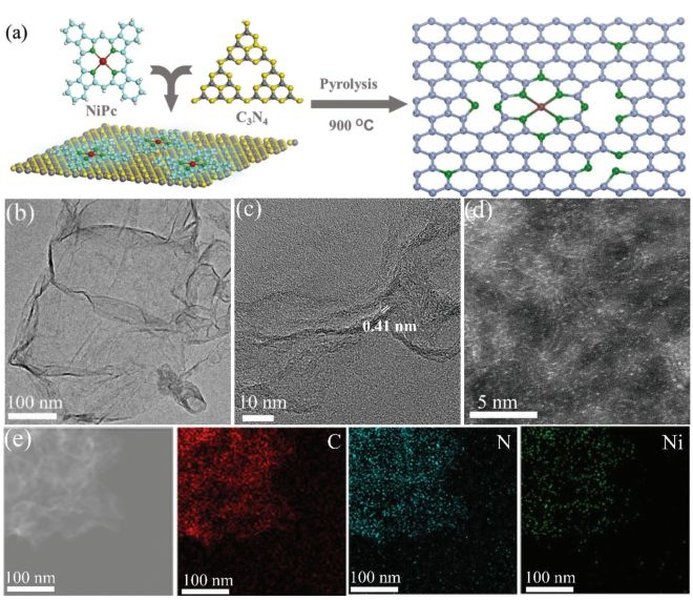

图2：展示吡咯氮稳定的单价Ni单原子用于CO2还原的示意图，间接反映了单原子在特定配位环境中的状态。

高分辨率电子显微镜技术

球差校正扫描透射电子显微镜 (Aberration-corrected STEM)

球差校正扫描透射电子显微镜，特别是其高角环形暗场像（HAADF-STEM）模式，是目前直接观察和识别单原子最强大的工具之一。HAADF-STEM的衬度近似与原子序数的平方 (Z²) 成正比（Z-衬度成像），因此当重金属单原子（如Pt, Au, Fe, Co等）分散在由轻元素组成的载体（如碳材料、氧化铝、二氧化硅等）上时，单个金属原子会呈现为明亮的亮点，而载体背景则相对较暗，从而可以清晰地分辨出单个原子。研究人员可以通过分析图像中亮点的位置、分布和密度来确认单原子的存在及其分散状态。

高分辨率透射电子显微镜 (HRTEM)

HRTEM也可以提供原子尺度的结构信息，尽管直接观察孤立的轻元素单原子难度较大，但在特定条件下，结合图像模拟，HRTEM也能为单原子的识别和定位提供佐证，并观察载体的晶格结构。

X射线吸收谱 (X-ray Absorption Spectroscopy, XAS)

XAS是一种对特定元素原子的局域原子和电子结构高度敏感的技术，包括X射线吸收近边结构（XANES）和扩展X射线吸收精细结构（EXAFS）。

XANES：可以提供关于吸收原子（即单原子）的价态、对称性和电子结构等信息。
EXAFS：可以精确测定吸收原子周围配位原子的种类、配位数、键长和无序度等结构参数。对于单原子催化剂，EXAFS是确定单原子与载体配位结构（如M-O, M-N, M-C键）的关键手段。

虽然XAS本身不直接产生“图像”，但其分析结果是对显微镜图像的重要补充和验证，共同构成了对单原子催化剂微观结构的全面理解。同步辐射光源因其高亮度和能量可调的X射线，是进行高质量XAS实验的核心平台。

扫描探针显微镜 (Scanning Probe Microscopy, SPM)

扫描隧道显微镜 (STM)

STM利用量子隧穿效应，可以在原子尺度上探测样品表面的形貌和电子态。对于导电或半导体载体上的单原子，STM不仅可以成像单个原子，还能通过隧穿谱（STS）研究其局域电子态密度，为理解催化活性位点的电子特性提供重要信息。

原子力显微镜 (AFM)

AFM通过检测探针与样品表面原子间的相互作用力来成像，虽然在常规条件下原子分辨率实现挑战较大，但在特定模式和超高真空环境下，AFM也能达到原子级的分辨率，并可用于非导电样品。

其他辅助与原位表征技术

除了上述主要技术，X射线光电子能谱（XPS）可以分析元素组成和化学价态；原位表征技术（如原位TEM、原位XAS、原位红外光谱等）则能在催化反应的真实条件下，实时追踪单原子催化剂的结构动态演变和活性位点的变化，对于理解催化机理至关重要。

微观表征技术对比与选择

不同的微观表征技术在揭示单原子催化剂结构方面各有侧重。下方的雷达图比较了几种关键技术在不同方面的能力，如空间分辨率、获取信息的类型（结构、化学、电子态）、是否适用于原位研究以及操作复杂性。这有助于研究者根据具体研究目标选择合适的表征手段组合。

注：雷达图中的评分（1-10）是基于各项技术在特定维度能力的相对示意性评估，实际应用需综合考虑样品特性和研究需求。

单原子催化剂的微观世界概览

为了更直观地理解单原子催化剂及其表征，下面的思维导图总结了其核心概念、结构特点、主要的微观表征方法以及这些方法所能揭示的关键信息。

mindmap root["单原子催化剂 (SACs) 微观研究"] id1["定义与核心特征"] id1a["单个金属原子锚定"] id1b["~100%原子利用率"] id1c["独特配位环境"] id1d["与载体强相互作用"] id2["微观结构特点"] id2a["原子级分散"] id2b["低配位活性中心"] id2c["新颖电子结构"] id2d["载体依赖性"] id3["主要微观表征技术"] id3a["电子显微镜"] id3a1["HAADF-STEM
(高角环形暗场扫描透射电镜)"] id3a2["HRTEM
(高分辨率透射电镜)"] id3b["X射线吸收谱 (XAS)"] id3b1["XANES (近边结构)"] id3b2["EXAFS (扩展边结构)"] id3c["扫描探针显微镜 (SPM)"] id3c1["STM (扫描隧道显微镜)"] id3c2["AFM (原子力显微镜)"] id3d["原位表征技术"] id4["微观图像的意义"] id4a["确认单原子存在与分散"] id4b["揭示配位结构与化学态"] id4c["理解构效关系"] id4d["指导催化剂设计与优化"] id4e["研究催化机理"] id5["应用前景"] id5a["能源转化 (ORR, HER, CO2RR)"] id5b["环境催化"] id5c["精细化工"]

该思维导图清晰地展示了单原子催化剂从基本概念到其微观结构表征方法和研究意义的层级关系，突出了微观图像在整个研究领域中的核心地位。

单原子催化剂表征技术汇总

为了更清晰地对比不同表征技术在单原子催化剂研究中的作用，下表总结了常用技术的原理及其能够提供的主要信息：

表征技术	原理简述	提供的主要微观信息	优势	局限性
HAADF-STEM	利用高角度散射电子成像，衬度与原子序数Z²相关。	单个重金属原子的直接成像、位置、分散状态、是否存在团簇。	原子级分辨率、直观。	对轻元素衬度低、样品需超薄、真空环境。
HRTEM	利用透射电子束与样品相互作用产生的相位衬度成像。	载体晶格结构、部分情况下单原子或小团簇的识别。	高分辨率、晶体结构信息。	图像衬度解释复杂、单原子识别不如STEM直接。
XANES	分析X射线吸收边附近的吸收系数振荡。	中心原子的氧化态、配位几何对称性、电子结构。	元素选择性、对化学态敏感。	平均信息、结构解析间接。
EXAFS	分析X射线吸收边后扩展区的吸收系数振荡。	中心原子周围的配位原子种类、数目、键长、无序度。	精确的局域原子结构信息。	平均信息、对长程有序不敏感。
STM	基于针尖与样品间的量子隧穿电流成像。	导电样品表面原子级形貌、单原子位置、局域电子态密度。	极高分辨率、可研究电子性质。	仅限导电/半导电样品、超高真空。
AFM	检测探针与样品表面原子间作用力成像。	各种样品表面原子级形貌（特定条件下）。	适用范围广（导体、绝缘体）。	原子分辨率实现条件苛刻。

综合运用这些技术，可以从不同侧面、不同尺度全面地解析单原子催化剂的微观结构，为理解其催化行为和理性设计新型高效催化剂奠定坚实基础。

视频洞察：单原子催化剂的工业应用前景

单原子催化剂不仅仅是实验室中的研究热点，其独特的性能也预示着广阔的工业应用潜力。下面的视频深入探讨了单原子催化剂在工业化道路上面临的机遇与挑战，以及未来可能的发展方向。理解其微观结构和表征是推动其工业化应用的前提。

视频来源：蔻享学术Koushare-欧洲博士沙龙。该视频讨论了单原子催化剂在实际工业应用中的前景，强调了从基础研究到产业化的过渡。

该视频内容有助于我们从更宏观的视角理解微观结构研究对于推动单原子催化技术走向实际应用的重要性。通过精确控制和表征单原子的微观环境，科学家们正努力克服规模化制备、成本控制和长期稳定性等挑战，以期将单原子催化剂的优异性能转化为现实生产力。

常见问题解答 (FAQ)

什么是单原子催化剂的“微观图片”？

单原子催化剂的“微观图片”通常指利用高分辨率显微技术（如球差校正扫描透射电子显微镜HAADF-STEM）获得的能够直接或间接显示单个金属原子在载体材料上分散状态的图像。这些图像可以清晰地展示金属原子是以孤立的单原子形式存在，还是形成了团簇或纳米颗粒。

为什么需要拍摄单原子催化剂的微观图片？

拍摄微观图片是证实催化剂确实达到了单原子分散的关键证据。此外，这些图像有助于：

确认单原子的存在和均匀性。
研究单原子与载体的相互作用位点。
分析单原子的密度和分布。
结合其他表征手段（如XAS），推断单原子的配位环境和电子结构。
理解催化剂的构效关系，指导催化剂的设计和优化。
在原位条件下观察反应过程中单原子的动态变化。

最常用于拍摄单原子微观图片的技术是什么？

球差校正扫描透射电子显微镜（Aberration-corrected STEM），特别是其高角环形暗场（HAADF）模式，是目前最常用且最有效的直接观察单个重金属原子的技术。其Z-衬度成像机制使得重原子在轻元素载体上显示为明亮的点，易于识别。

单凭微观图片就能完全表征单原子催化剂吗？

虽然微观图片（尤其是STEM图像）能直观显示单原子的存在和分散，但全面表征单原子催化剂通常需要多种技术的结合。例如，X射线吸收谱（XAS）用于确定单原子的化学价态和精确的配位结构；X射线光电子能谱（XPS）用于分析表面元素组成和化学态；理论计算（如DFT）则用于模拟结构和解释催化机理。这些技术的联用才能提供对单原子催化剂结构和性能的完整认识。

在哪里可以找到单原子催化剂的真实微观图片？

真实的单原子催化剂微观图片通常发表在专业的学术期刊上，如 Nature Catalysis, Journal of the American Chemical Society (JACS), Angewandte Chemie, Advanced Materials, ACS Catalysis, 中国催化学报等。此外，许多科研机构和大学的研究团队也会在其官方网站或成果发布中展示相关的显微图像。
