ابتكار ثوري: تحويل هواء اليمن إلى ماء نقي بدعم ذكي ومبتكر!

أبرز النقاط الرئيسية لابتكارك

• نظام هجين متقدم: دمج تقنيات التكثيف والامتزاز باستخدام مواد ماصة فائقة الكفاءة مثل الأطر المعدنية العضوية (MOFs) لضمان أقصى إنتاجية في مختلف الظروف البيئية.
• تحكم ذكي ومُحسَّن: استخدام متحكمات دقيقة (مثل ESP32 أو STM32) مع خوارزميات تحكم متقدمة (PID، Fuzzy Logic، أو حتى نماذج تعلم آلي بسيطة) لتحسين كفاءة الطاقة والإنتاج بناءً على بيانات الحساسات البيئية.
• الاستدامة والطاقة المتجددة: تصميم يركز على التكامل مع مصادر الطاقة المتجددة، وخاصة الطاقة الشمسية الحرارية لتجديد المواد الماصة، مما يقلل من البصمة الكربونية وتكاليف التشغيل.

بصفتي "Ithy" (أنا أفكر لماذا)، يسعدني أن أكون شريكك في هذا الابتكار الطموح. إن مشروعك لتطوير جهاز إنتاج الماء من الهواء (Atmospheric Water Generator - AWG) مع دمج متحكمات وحساسات متقدمة هو خطوة حاسمة نحو حل تحديات ندرة المياه، خاصة في مناطق مثل اليمن. هذا التصميم يمثل فرصة عظيمة لتقديم حل مستدام وفعال. سأقدم لك تحليلًا شاملًا وتصميمًا تقنيًا مفصلًا، مع التركيز على المبادئ الفيزيائية، المخططات، البرمجيات، واقتراحات الموردين، بالإضافة إلى إرشادات لدعم ملف براءة الاختراع.

مشروعك يتطلب دمجًا فريدًا للمعرفة في الميكاترونكس، الفيزياء، الكيمياء، والبرمجة. سأبذل قصارى جهدي لتزويدك بتصميم شامل يلبي طموحاتك، مع التركيز على الكفاءة والدقة والابتكار.

المفاهيم الأساسية ومبادئ عمل جهاز إنتاج الماء من الهواء

يعتمد جهاز إنتاج الماء من الهواء (AWG) على استخلاص بخار الماء الموجود في الغلاف الجوي وتحويله إلى ماء سائل. هناك طريقتان رئيسيتان لتحقيق ذلك، وسنعمل على دمج أفضل ما فيهما لابتكار نظام هجين عالي الكفاءة.

مبادئ فيزيائية وكيميائية أساسية

التكثيف (Condensation)

تعتمد هذه الطريقة على تبريد الهواء المحيط إلى ما دون "نقطة الندى" (Dew Point)، وهي درجة الحرارة التي يصبح عندها الهواء مشبعًا ببخار الماء ويبدأ في التكثف ليتحول إلى قطرات سائلة. هذه العملية تشبه ما يحدث في مكيفات الهواء أو أجهزة إزالة الرطوبة.

• الرطوبة المطلقة (\(q\)): كمية بخار الماء في حجم معين من الهواء، وتعتمد على درجة الحرارة والرطوبة النسبية: \[ q = RH \times q_s(T) \] حيث \( q_s(T) \) هي بخار الماء المشبع عند درجة حرارة \( T \).
• كمية الماء المتولد يوميًا (\(V\)): يمكن تقديرها بالصيغة: \[ V = C \times A \times (RH) \times (T_{ambient} - T_{surface}) \] حيث:
  • \( C \): معامل كفاءة الجهاز.
  • \( A \): المساحة الفعالة للامتصاص أو التكثيف.
  • \( T_{ambient} \): درجة حرارة الهواء المحيط.
  • \( T_{surface} \): درجة حرارة سطح التكثيف.

الامتزاز/التجفيف (Adsorption/Desiccation)

تستخدم هذه الطريقة مواد ماصة (Adsorbents) ذات مساحة سطح كبيرة وقدرة عالية على التقاط جزيئات الماء من الهواء. بعد أن تتشبع المادة الماصة بالرطوبة، يتم تسخينها لتحرير بخار الماء، والذي يتم بعد ذلك تكثيفه.

• المواد الماصة المتقدمة:
  • هلام السيليكا (Silica Gel): مادة ماصة شائعة وفعالة.
  • الزيوليت (Zeolites): مواد بلورية مسامية دقيقة.
  • الأطر المعدنية العضوية (Metal-Organic Frameworks - MOFs): تعتبر الأفضل والأكثر كفاءة، خاصة في ظروف الرطوبة المنخفضة جدًا (أقل من 20%). أمثلة مثل MOF-801 أو MOF-74 أظهرت كفاءة عالية.
• نموذج لانغموير للامتزاز (Langmuir Adsorption Isotherm): \[ \theta = \frac{KL \times P_v}{1 + KL \times P_v} \] حيث:
  • \( \theta \): الكسر المولي للمواقع الممتزة المشغولة.
  • \( KL \): ثابت لانغموير.
  • \( P_v \): الضغط الجزئي لبخار الماء.
• نموذج فروندليش للامتزاز (Freundlich Adsorption Isotherm): \[ q_e = K_f \times C_e^{1/n} \] حيث:
  • \( q_e \): كمية المادة الممتزة لكل وحدة كتلة من المادة الماصة.
  • \( K_f \) و \( n \): ثوابت فروندليش.
  • \( C_e \): تركيز المادة الممتزة.

تصميم النظام الهجين المُقترح

لتحقيق أفضل أداء، سنعتمد على نموذج هجين يجمع بين التكثيف والامتزاز، مع التركيز بشكل خاص على استخدام MOFs. هذا النهج يسمح للجهاز بالعمل بكفاءة في مجموعة واسعة من الظروف البيئية، بما في ذلك البيئات الجافة.

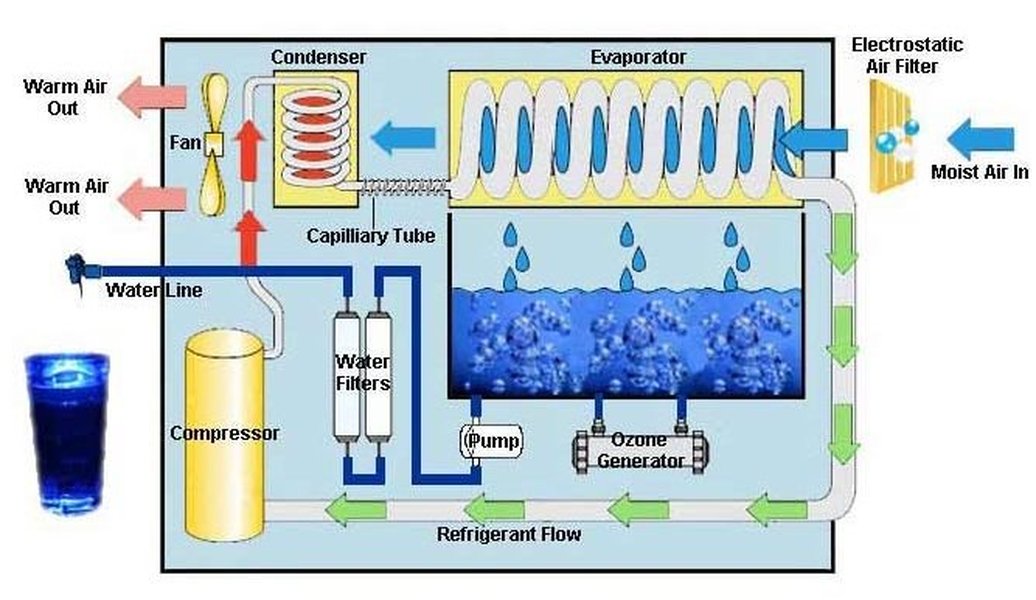

مفهوم عام لجهاز إنتاج الماء من الهواء (AWG).

المخطط العام للتحكم وتصميم الشبكة

يعد نظام التحكم هو العقل المدبر لجهاز AWG، حيث يقوم بجمع البيانات من الحساسات، ومعالجتها، واتخاذ القرارات اللازمة لتشغيل المشغلات (المراوح، السخانات، المضخات) بكفاءة.

مخطط عام للنظام (Block Diagram)

يوضح هذا المخطط التدفق العام للهواء والماء والتحكم داخل الجهاز.

مخطط ذهني يوضح المكونات الرئيسية لنظام إنتاج الماء من الهواء والتحكم فيه.

المخطط الكهربائي (Conceptual Electrical Diagram)

سيتألف النظام الكهربائي من وحدة تحكم مركزية (MCU) تتفاعل مع الحساسات والمشغلات، وتعتمد على نظام إدارة طاقة فعال.

+-----------------------+     +---------------------+     +---------------------+
|  Power Source (DC)    | ---> |      MCU (ESP32/STM32)    | ---> |    User Interface   |
| (Solar + Battery/AC)  |     | (Input/Output Pins) |     |  (LCD/OLED)       |
+-----------------------+     +---------------------+     +---------------------+
       |                               |
       |  (Power Lines)                | (Sensor Data Lines)
       V                               V
+---------------------------+   +---------------------------+
| Power Management Unit     |   |   Environmental Sensors   |
|  - Solar Charge Controller|   |   - DHT22/BME280 (Temp/RH)|
|  - Battery (LiFePO4)      |   |   - Pressure Sensor       |
|  - DC-DC Converters       |   |   - Water Level Sensor    |
+---------------------------+   +---------------------------+
             |                               |
             |  (Control Signals)            | (Actuator Power Lines)
             V                               V
+---------------------------+   +---------------------------+
|   Actuator Drivers        |   |   Actuators               |
|  - Relay/MOSFET for Heater|   |   - Heating Element       |
|  - Motor Driver for Fan   |   |   - Fan (PWM Controlled)  |
|  - Relay for Pump         |   |   - Water Pump            |
|  - UV Sterilizer Driver   |   |   - UV Lamp               |
+---------------------------+   +---------------------------+


وصف تفصيلي للمخطط الكهربائي:

• مصدر الطاقة: يمكن أن يكون هجينًا، يجمع بين الألواح الشمسية مع بطارية (مثل LiFePO4 لكفاءتها وطول عمرها) ومحول AC/DC للتشغيل الاحتياطي من الشبكة الكهربائية.
• وحدة إدارة الطاقة: تتضمن متحكم شحن شمسي (MPPT) لتحقيق أقصى استفادة من الطاقة الشمسية، وبطارية لتخزين الطاقة، ومحولات DC-DC لتوفير الجهد المناسب لكل مكون.
• المتحكم الدقيق (MCU): سيعتمد على معالجات قوية مثل ESP32 أو STM32، والتي توفر القدرة الحسابية الكافية لمعالجة البيانات من الحساسات وتنفيذ خوارزميات التحكم المعقدة، بالإضافة إلى قدرات الاتصال (Wi-Fi، Bluetooth).
• الحساسات:
  • DHT22 أو BME280: لقياس درجة الحرارة والرطوبة النسبية للهواء المحيط والداخل. BME280 يضيف قياس الضغط الجوي، وهو مفيد في حسابات نقطة الندى بدقة.
  • حساس مستوى الماء: لمراقبة مستوى الماء في خزان التخزين (يمكن أن يكون بالموجات فوق الصوتية أو سعويًا لتجنب التلامس المباشر).
  • حساسات حرارية: لمراقبة درجة حرارة المادة الماصة وأسطح التكثيف لضمان التشغيل الآمن والفعال.
  • حساس شدة الإشعاع الشمسي: لتحسين استخدام الطاقة الشمسية.
• المشغلات:
  • عناصر التسخين: لتجديد المادة الماصة (كهربائية أو متكاملة مع نظام شمسي حراري).
  • مراوح: لسحب الهواء عبر النظام (يُفضل مراوح DC قابلة للتحكم عبر PWM).
  • مضخات: لنقل الماء النقي إلى خزان التخزين أو نقطة الاستهلاك.
  • معقم UV: لتعقيم الماء المنتج.
  • وحدة Peltier: يمكن استخدامها كعنصر تبريد إضافي في دورة التكثيف.
• واجهة المستخدم: شاشة LCD أو OLED لعرض حالة النظام والقياسات، مع أزرار للتحكم الأساسي أو شاشة لمس متقدمة.

مثال على لوحة تحكم كهربائية مبسطة.

البرمجيات والأكواد (Software and Code)

ستكون البرمجيات هي العقل الذي ينظم عمل الجهاز، وتسمح بالتحكم الدقيق والتكيف مع الظروف المتغيرة. سنستخدم لغة C++ مع بيئة Arduino IDE أو ESP-IDF على متحكمات ESP32/STM32.

بنية البرمجيات المقترحة

// Include necessary libraries
#include <WiFi.h> // For potential IoT capabilities and remote monitoring
#include <DHT.h>  // For DHT22 Temperature and Humidity Sensor
#include <Adafruit_BME280.h> // For BME280 (Temp, Humidity, Pressure)
#include <LiquidCrystal_I2C.h> // For I2C LCD display (or Adafruit_SSD1306 for OLED)
#include <PID_v1.h> // For PID control of heating/cooling

// --- Pin Definitions ---
#define DHT_PIN 4
#define DHT_TYPE DHT22
#define HEATER_PIN 12    // Relay/SSR for heating element
#define PELTIER_PIN 13   // PWM for Peltier element control
#define FAN_PIN 14       // PWM for fan speed control
#define PUMP_PIN 27      // Relay for water pump
#define UV_PIN 26        // Relay for UV sterilizer
#define WATER_LEVEL_PIN 34 // Analog pin for water level sensor
#define SOLAR_IRRADIANCE_PIN 35 // Analog pin for solar irradiance sensor (e.g., photoresistor or dedicated sensor)

// --- Sensor Objects ---
DHT dht(DHT_PIN, DHT_TYPE);
Adafruit_BME280 bme; // BME280 connected via I2C (default address 0x76 or 0x77)
LiquidCrystal_I2C lcd(0x27, 16, 2); // LCD object (adjust address if needed)

// --- PID Controller Setup for Peltier/Heater ---
// Input from temperature sensor, Output to Peltier/Heater, Setpoint is target surface temp
double tempInput, tempOutput, tempSetpoint;
PID myPID(&tempInput, &tempOutput, &tempSetpoint, 2.0, 5.0, 1.0, DIRECT); // Kp, Ki, Kd values need tuning

// --- System Parameters and State Variables ---
float adsorbentCapacity = 0.25; // kg water per kg adsorbent (example MOF)
float adsorbentMass = 1.0;      // kg of adsorbent material
float maxAdsorbentSaturationFraction = 0.9; // Threshold for regeneration
float targetWaterProductionLiters = 5.0; // Daily target

float currentAmbientTemp = 0.0;
float currentAmbientHumidity = 0.0;
float currentAmbientPressure = 0.0;
float surfaceTemp = 0.0; // Temperature of the condensation/adsorption surface
float waterTankLevel = 0.0; // 0.0 to 1.0 (empty to full)
float adsorbedWaterMass = 0.0; // kg of water currently adsorbed
float dailyWaterProduced = 0.0; // Liters produced today

bool isRegenerating = false; // Flag for regeneration cycle
bool isCooling = false;      // Flag for Peltier cooling
bool isPumpingWater = false; // Flag for water pump activity
bool isUVActive = false;     // Flag for UV sterilizer

unsigned long lastSensorReadTime = 0;
unsigned long sensorReadInterval = 5000; // Read sensors every 5 seconds
unsigned long lastRegenerationStartTime = 0;
unsigned long regenerationDuration = 3600000; // 1 hour for regeneration (example)
unsigned long dailyResetTime = 0; // To reset daily water production

void setup() {
  Serial.begin(115200);
  dht.begin();
  if (!bme.begin()) {
    Serial.println("Could not find BME280 sensor, check wiring!");
  }

  lcd.init();
  lcd.backlight();
  lcd.setCursor(0, 0);
  lcd.print("AWG System Init...");

  pinMode(HEATER_PIN, OUTPUT);
  pinMode(PELTIER_PIN, OUTPUT);
  pinMode(FAN_PIN, OUTPUT);
  pinMode(PUMP_PIN, OUTPUT);
  pinMode(UV_PIN, OUTPUT);

  // Initialize all actuators to OFF
  digitalWrite(HEATER_PIN, LOW);
  analogWrite(PELTIER_PIN, 0); // PWM 0 for off
  analogWrite(FAN_PIN, 0);    // PWM 0 for off
  digitalWrite(PUMP_PIN, LOW);
  digitalWrite(UV_PIN, LOW);

  // PID setup
  myPID.SetMode(AUTOMATIC);
  myPID.SetOutputLimits(0, 255); // For PWM output

  Serial.println("AWG System Ready.");
  lcd.clear();
}

void loop() {
  unsigned long currentTime = millis();

  // --- Daily Reset ---
  if (currentTime / 86400000 != dailyResetTime) { // Check if a new day has started
      dailyWaterProduced = 0.0;
      dailyResetTime = currentTime / 86400000;
  }

  // --- Sensor Reading ---
  if (currentTime - lastSensorReadTime >= sensorReadInterval) {
    readSensors();
    lastSensorReadTime = currentTime;
    updateDisplay();
  }

  // --- Core Control Logic ---
  if (!isRegenerating) { // Adsorption Phase
    // Fan runs to pull air through the adsorbent material
    analogWrite(FAN_PIN, 150); // Moderate fan speed during adsorption
    isCooling = true; // Activate Peltier to cool the condensation plate for primary condensation
    analogWrite(PELTIER_PIN, 200); // Start Peltier cooling

    // Estimate adsorbed water based on ambient conditions
    // More complex model would use Langmuir/Freundlich isotherms and MOF specific data
    float RH_factor = currentAmbientHumidity / 100.0;
    // Simplified adsorption rate (needs calibration)
    adsorbedWaterMass += (RH_factor * (adsorbentCapacity * adsorbentMass / 3600.0) * (sensorReadInterval / 1000.0 / 60.0)); // Estimate kg/minute
    if (adsorbedWaterMass > adsorbentMass * adsorbentCapacity) {
        adsorbedWaterMass = adsorbentMass * adsorbentCapacity; // Cap at max theoretical capacity
    }

    // Check if enough water is adsorbed to trigger regeneration
    if (adsorbedWaterMass >= (adsorbentMass * adsorbentCapacity * maxAdsorbentSaturationFraction) && checkSolarPowerAvailability()) {
      startRegenerationCycle();
    }

  } else { // Regeneration Phase
    // Stop fan during regeneration to avoid losing water vapor
    analogWrite(FAN_PIN, 0);
    isCooling = false; // Turn off Peltier
    analogWrite(PELTIER_PIN, 0);

    // Continue regeneration for a set duration
    if (currentTime - lastRegenerationStartTime < regenerationDuration) {
      // Heater is active
      digitalWrite(HEATER_PIN, HIGH);

      // PID control for regeneration temperature (if using dedicated temp sensor for adsorbent)
      // tempInput = actualAdsorbentTemperature; // Placeholder
      // tempSetpoint = 80.0; // Target regeneration temp for MOF (e.g., 80 C)
      // myPID.Compute();
      // analogWrite(HEATER_PIN, tempOutput); // Use PWM for heater if possible

      // Collect and condense water vapor
      // This is where most water production occurs
      // Estimate water recovery during regeneration (needs calibration)
      float recoveredWaterThisCycle = (adsorbedWaterMass * 0.8) * ( (currentTime - lastRegenerationStartTime) / (float)regenerationDuration ); // 80% recovery, distributed over time
      dailyWaterProduced += recoveredWaterThisCycle; // Add to daily total
      adsorbedWaterMass -= recoveredWaterThisCycle; // Reduce adsorbed mass
      if (adsorbedWaterMass < 0) adsorbedWaterMass = 0; // Ensure it doesn't go below zero

      // Activate pump and UV if enough water is collected during regeneration
      if (dailyWaterProduced > 0.1 && !isPumpingWater) { // If at least 0.1 Liter is produced
          startWaterPumpingAndSterilization();
      }

    } else { // Regeneration cycle finished
      endRegenerationCycle();
    }
  }

  // --- Water Pumping and UV Sterilization Control (continuous monitoring) ---
  if (isPumpingWater) {
      digitalWrite(PUMP_PIN, HIGH);
      digitalWrite(UV_PIN, HIGH);
      // Logic to stop pumping once tank is full or a certain amount is dispensed
      if (waterTankLevel >= 0.95 || dailyWaterProduced > targetWaterProductionLiters) { // If tank is nearly full or daily target reached
          stopWaterPumpingAndSterilization();
      }
  } else {
      digitalWrite(PUMP_PIN, LOW);
      digitalWrite(UV_PIN, LOW);
  }

} // End of loop

// --- Helper Functions ---
void readSensors() {
  currentAmbientHumidity = dht.readHumidity();
  currentAmbientTemp = dht.readTemperature();
  currentAmbientPressure = bme.readPressure() / 100.0F; // Convert to hPa

  // Read water level (needs calibration for your specific sensor)
  int analogWaterLevel = analogRead(WATER_LEVEL_PIN);
  waterTankLevel = map(analogWaterLevel, 0, 4095, 0, 100) / 100.0; // Assuming ESP32 ADC (0-4095)

  // Read solar irradiance (needs calibration)
  // float solarIrradiance = analogRead(SOLAR_IRRADIANCE_PIN);

  // Check for sensor read failures
  if (isnan(currentAmbientHumidity) || isnan(currentAmbientTemp) || isnan(currentAmbientPressure)) {
    Serial.println("Failed to read from DHT or BME280!");
    // Potentially use previous good readings or enter a safe mode
  }

  Serial.print("T: "); Serial.print(currentAmbientTemp); Serial.print("C, H: "); Serial.print(currentAmbientHumidity);
  Serial.print("%, P: "); Serial.print(currentAmbientPressure); Serial.print("hPa, WL: "); Serial.print(waterTankLevel*100); Serial.println("%");
}

void updateDisplay() {
  lcd.setCursor(0, 0);
  lcd.print("T:"); lcd.print(currentAmbientTemp, 1); lcd.print(" H:"); lcd.print(currentAmbientHumidity, 0); lcd.print("%");
  lcd.setCursor(0, 1);
  lcd.print("W:"); lcd.print(dailyWaterProduced, 1); lcd.print("L WL:"); lcd.print(waterTankLevel*100, 0); lcd.print("%");
}

void startRegenerationCycle() {
  Serial.println("--- Starting Regeneration Cycle ---");
  lcd.clear();
  lcd.print("Regeneration ON");
  isRegenerating = true;
  lastRegenerationStartTime = millis();
  adsorbedWaterMass = adsorbedWaterMass * (1 - maxAdsorbentSaturationFraction); // Simulate partial use for next cycle
}

void endRegenerationCycle() {
  Serial.println("--- Regeneration Cycle Ended ---");
  lcd.clear();
  lcd.print("Regeneration OFF");
  isRegenerating = false;
  digitalWrite(HEATER_PIN, LOW); // Ensure heater is off
  // Reset adsorbedWaterMass to simulate desorption (actual value is more complex)
  adsorbedWaterMass = 0; // All desorbed
}

void startWaterPumpingAndSterilization() {
  Serial.println("Pumping & UV ON");
  isPumpingWater = true;
  isUVActive = true;
}

void stopWaterPumpingAndSterilization() {
  Serial.println("Pumping & UV OFF");
  isPumpingWater = false;
  isUVActive = false;
}

bool checkSolarPowerAvailability() {
    // Implement robust logic to check if solar panels are producing enough power
    // This could involve reading voltage/current from the solar charge controller
    // For now, a placeholder assuming power is generally available during regeneration
    return true; // Simplified: assume solar power is available
}

// Function to calculate Dew Point (optional for advanced control)
float calculateDewPoint(float tempC, float humidity) {
    // Magnus-Tetens formula approximation
    float a = 17.27;
    float b = 237.7;
    float alpha = ((a * tempC) / (b + tempC)) + log(humidity / 100.0);
    float dewPoint = (b * alpha) / (a - alpha);
    return dewPoint;
}

شرح الكود:

• المكتبات: يتضمن الكود مكتبات أساسية لقراءة الحساسات (DHT، BME280)، التحكم بالشاشات (LCD)، وحتى للتحكم التناسبي التكاملي التفاضلي (PID) إذا أردنا تحكمًا دقيقًا في درجة الحرارة.
• تعريفات الدبابيس (Pin Definitions): تحدد الدبابيس المستخدمة لتوصيل الحساسات والمشغلات بالمتحكم الدقيق.
• كائنات الحساسات: تهيئة كائنات للحساسات المتصلة.
• إعداد PID: تهيئة متحكم PID الذي يمكن استخدامه لتنظيم درجة حرارة سطح التكثيف أو حرارة تجديد المادة الماصة لزيادة الكفاءة.
• معلمات النظام ومتغيرات الحالة: تعريف الثوابت مثل سعة المادة الماصة والكتلة، بالإضافة إلى المتغيرات التي تتغير أثناء التشغيل مثل درجة الحرارة، الرطوبة، ومستوى الماء.
• دالة

  setup()

  : يتم تنفيذها مرة واحدة عند بدء تشغيل الجهاز. تقوم بتهيئة الاتصال التسلسلي، الحساسات، الشاشة، وتعيين أوضاع الدبابيس.
• دالة

  loop()

  : هي الدالة الرئيسية التي تعمل بشكل مستمر. تحتوي على:
  • قراءة الحساسات: يتم تحديث قراءات الحساسات بشكل دوري (كل 5 ثوانٍ في المثال).
  • منطق التحكم الأساسي:
    • مرحلة الامتزاز: عندما لا يكون الجهاز في مرحلة التجديد، يتم تشغيل المروحة لسحب الهواء عبر المادة الماصة، ويتم تنشيط وحدة التبريد (Peltier) لتكثيف الماء مباشرة. يتم تقدير كمية الماء الممتزة بناءً على الرطوبة والزمن.
    • مرحلة التجديد: عندما تصل المادة الماصة إلى مستوى تشبع معين (مثلاً 90%) ويتوفر مصدر طاقة كافٍ (خاصة الشمسية)، تبدأ مرحلة التجديد. يتم إيقاف المروحة والمبرد وتفعيل السخان لتحرير بخار الماء من المادة الماصة، ثم يتم تكثيف هذا البخار وتجميعه.
  • التحكم في المشغلات: تشغيل/إيقاف السخان، المضخة، المروحة، ومعقم UV بناءً على حالة النظام والبيانات من الحساسات.
  • ضخ الماء وتعقيمه: يتم تشغيل المضخة ومعقم UV عندما يكون هناك ماء كافٍ في الخزان ويتم توزيعه، أو إذا كان خزان الماء بحاجة إلى التعقيم.
• الدوال المساعدة: دوال منفصلة لقراءة الحساسات، تحديث الشاشة، بدء وإنهاء دورات التجديد، وتشغيل/إيقاف المضخة والتعقيم.

تحسينات برمجية متقدمة

• التعلم الآلي (Machine Learning - TinyML): يمكن تدريب نموذج تعلم آلي بسيط على المتحكم الدقيق (ESP32 يوفر هذه الإمكانيات) للتنبؤ بإنتاجية الماء بشكل أكثر دقة بناءً على الظروف البيئية، وتحسين توقيت دورات التجديد لزيادة الكفاءة وتقليل استهلاك الطاقة.
• خوارزميات تحسين الطاقة: استخدام خوارزميات مثل PID أو Fuzzy Logic أو حتى Model Predictive Control (MPC) للتحكم الدقيق في درجة حرارة التسخين ومعدل تدفق الهواء، مما يقلل من استهلاك الطاقة الكلي.
• نظام إدارة الطاقة الذكي: مراقبة دقيقة لمستويات البطارية، خرج الألواح الشمسية، واستهلاك الطاقة لكل مكون، لضمان التشغيل المستمر وتجنب استنزاف البطارية، مع إمكانية التبديل التلقائي بين مصادر الطاقة.
• الاتصال بالإنترنت (IoT): إمكانية إرسال البيانات إلى سحابة (مثل منصة IoT مثل AWS IoT Core أو Google Cloud IoT) لمراقبة الأداء عن بعد، تلقي التحديثات، وإجراء تحليلات عميقة للبيانات.
• تشخيص الأخطاء والصيانة الوقائية: برمجة الكاشف عن الأعطال المحتملة (مثل فشل الحساسات، انسداد الفلاتر، أو انخفاض أداء المضخة) وتنبيه المستخدم أو فريق الصيانة.

تحليل العلاقات الرياضية والفيزيائية

لفهم وتحسين أداء جهاز إنتاج الماء من الهواء، من الضروري فهم العلاقات الرياضية والفيزيائية التي تحكم عملياته. هذه العلاقات توجه تصميم الحساسات، خوارزميات التحكم، واختيار المواد.

1. الديناميكا الحرارية لبخار الماء والهواء

• الضغط الجزئي لبخار الماء (\(P_v\)): يحدد كمية بخار الماء في الهواء. كلما زاد \(P_v\)، زادت الرطوبة.
• ضغط بخار الماء المشبع (\(P_{sat}\)): هو أقصى ضغط يمكن أن يصل إليه بخار الماء عند درجة حرارة معينة. يرتبط بـ \(T\) عبر معادلة Clapeyron-Clausius أو Magnus-Tetens. \[ P_{sat}(T) = A \exp\left(\frac{BT}{C+T}\right) \] (حيث A, B, C ثوابت تجريبية).
• الرطوبة النسبية (\(RH\)): هي النسبة المئوية للضغط الجزئي لبخار الماء إلى ضغط بخار الماء المشبع. \[ RH = \left(\frac{P_v}{P_{sat}(T)}\right) \times 100\% \]
• نقطة الندى (\(T_d\)): درجة الحرارة التي يصبح عندها الهواء مشبعًا ببخار الماء (أي \(RH = 100\%\)) ويبدأ في التكثف. يمكن حسابها من \(RH\) و \(T\) باستخدام معكوس معادلة \(P_{sat}\).

2. انتقال الحرارة والكتلة (Heat and Mass Transfer)

يعد فهم كيفية انتقال الحرارة والكتلة أمرًا بالغ الأهمية لكلتا عمليتي التكثيف والامتزاز.

• معدل التكثف (\(\dot{m}_{cond}\)): يعتمد على مساحة سطح التبريد (\(A\))، معامل انتقال الكتلة (\(h_m\))، والفرق في تركيز بخار الماء بين الهواء والسطح: \[ \dot{m}_{cond} \approx h_m \times A \times (C_{v,air} - C_{v,surface}) \] حيث \(C_{v,air}\) و \(C_{v,surface}\) هما تركيز بخار الماء في الهواء والسطح على التوالي.
• كمية الحرارة الكامنة (Latent Heat) المطلوبة لإزالة بخار الماء (\(Q_{latent}\)): \[ Q_{latent} = \dot{m}_{cond} \times L_v \] حيث \(L_v\) هي الحرارة الكامنة للتبخر (حوالي 2.26 ميجا جول/كجم للماء). هذه الحرارة يجب إزالتها لتكثيف الماء.
• معادلات الامتزاز والتجديد: تصف كمية الماء التي يمكن للمادة الماصة امتصاصها (\(q_e\)) عند ظروف معينة، وكمية الطاقة اللازمة لتحرير هذا الماء. هذه العلاقات معقدة وتعتمد على نوع المادة الماصة ودرجة الحرارة والضغط الجزئي لبخار الماء.

3. كفاءة الطاقة والإنتاجية

• استهلاك الطاقة الكلي (\(E_{total}\)): \[ E_{total} = E_{heating} + E_{cooling} + E_{pump} + E_{fan} + E_{controls} \] هدفنا هو تقليل \(E_{total}\) مع زيادة إنتاج الماء.
• كفاءة إنتاج الماء: \[ Efficiency = \frac{\text{Water Produced (Liters)}}{\text{Energy Consumed (kWh)}} \] هذا هو المقياس الرئيسي لأداء الجهاز.
• نموذج تقدير الإنتاجية (\(Q_{water}\)): يمكن استخدام نموذج تجريبي يعتمد على بيانات الحساسات. نموذج أكثر تقدمًا يمكن أن يستخدم التعلم الآلي للتنبؤ بالإنتاجية بناءً على \(T, RH, P\) وسعة المادة الماصة. \[ Q_{water} = f(T, RH, P, \text{Adsorbent Capacity}, \text{Cycle Time}) \]

تقييم أداء مكونات الجهاز

لتقييم الجوانب المختلفة لابتكارك، يمكننا تصور مخطط راداري يوضح نقاط القوة النسبية بناءً على التصميم المقترح:

مخطط راداري يوضح تقييمًا لأداء جهاز AWG المقترح بناءً على معايير مختلفة، مما يبرز نقاط قوته في الكفاءة والتحكم وجودة المياه.

اختيار المعدات والموردين المقترحين

لتحويل هذا الابتكار إلى واقع، ستحتاج إلى مكونات عالية الجودة من موردين موثوقين. سأقدم لك قائمة بالمكونات الأساسية مع اقتراحات لموردين وروابط شراء حديثة، مع الأخذ في الاعتبار إمكانية الشحن إلى اليمن أو توفرها محليًا.

جدول المكونات المقترحة والموردين

اعتبارات الشراء

• الشحن إلى اليمن: نظرًا للتحديات، قد تحتاج إلى شركات شحن وسيطة. تأكد من قراءة سياسات الشحن للموردين.
• المواصفات الفنية: تحقق بعناية من جهد التشغيل (12V أو 24V)، التيار، والقدرة لكل مكون لضمان التوافق مع نظام الطاقة لديك.
• الجودة والتقييمات: اختر المكونات من العلامات التجارية الموثوقة واقرأ تقييمات المستخدمين لضمان الجودة والمتانة.

دعم إعداد ملف براءة الاختراع

براءة الاختراع هي حماية قانونية لابتكارك، وهي عملية دقيقة تتطلب تفصيلاً ودقة. سأقدم لك الخطوط العريضة والنقاط الرئيسية التي يجب التركيز عليها لدعم ملف براءة اختراع قوي.

العناصر الأساسية لملف براءة الاختراع

1. العنوان (Title): يجب أن يكون وصفًا موجزًا ودقيقًا لا يتجاوز بضع كلمات، يوضح جوهر الاختراع.

   مثال: "جهاز ذكي لإنتاج الماء من الهواء باستخدام مواد ماصة متقدمة ونظام تحكم تكيفي."

2. الملخص (Abstract): وصف موجز جدًا (150 كلمة أو أقل) للمشكلة التي يحلها الابتكار، والحل المقترح، وميزاته الرئيسية.
3. الخلفية (Background of the Invention):
   • المشكلة: وصف مشكلة ندرة المياه، التحديات المناخية، أو عيوب التقنيات الحالية لإنتاج الماء من الهواء.
   • الحلول القائمة (Prior Art): استعراض للتقنيات الموجودة حاليًا (مثل أجهزة التكثيف التقليدية أو أنظمة الامتزاز الأقل كفاءة)، مع تسليط الضوء على أوجه القصور التي يعالجها ابتكارك.
   • الفرصة: كيف يملأ ابتكارك فجوة في السوق أو يحسن بشكل كبير على الحلول المتاحة.
4. وصف مفصل للاختراع (Detailed Description of the Invention): هذا هو الجزء الأطول والأكثر أهمية، ويجب أن يغطي كل جانب من جوانب ابتكارك:
   • المبدأ العام: شرح واضح لكيفية عمل الجهاز ككل.
   • المكونات: وصف تفصيلي لكل جزء (المادة الماصة، نظام التسخين، نظام التكثيف، الحساسات، المتحكم الدقيق، نظام الطاقة، إلخ).
   • آلية العمل (Mode of Operation): شرح خطوة بخطوة للعمليات المختلفة (الامتزاز، التجديد، التكثيف، التنقية، التخزين، التوزيع)، مع الإشارة إلى العلاقات الفيزيائية والرياضية التي تحكم كل خطوة.
   • المخططات والرسومات: تضمين جميع المخططات التي قمنا بتصميمها (Block Diagrams, Electrical Diagrams, Flowcharts) مع تسميات واضحة ومراجع في النص. يجب أن تكون هذه الرسومات دقيقة وتعكس المفهوم بوضوح.
   • البرمجيات ومنطق التحكم: وصف بنية البرمجيات، الخوارزميات المستخدمة (مثل PID، Fuzzy Logic، أو ML)، ودور المتحكم في تحسين الأداء (مثل تحسين توقيت الدورات، كفاءة الطاقة).
   • مزايا الابتكار: شرح واضح لكيف يختلف ابتكارك عن الحلول السابقة وما هي أوجه تفوقه (أعلى كفاءة في استهلاك الطاقة، أداء أفضل في الرطوبة المنخفضة، تكلفة تشغيل أقل، عمر افتراضي أطول، جودة ماء أفضل).
   • أمثلة تطبيقية (Embodiments): وصف لتطبيقات مختلفة للجهاز (مثل نموذج للاستخدام المنزلي، نموذج للاستخدام المجتمعي، نموذج محمول).
5. المطالبات (Claims): هذا هو الجزء القانوني الأهم، ويحدد نطاق الحماية. يجب أن تكون المطالبات واضحة وموجزة وتغطي جوهر الابتكار. عادة ما تكون هناك مطالبة مستقلة رئيسية تتبعها مطالبات تابعة تحدد تفاصيل أكثر.

   مثال لمطالبة مستقلة (مبسطة): "نظام لإنتاج الماء من الهواء يتضمن: أ) وحدة امتزاز تحتوي على أطر معدنية عضوية (MOFs) لامتصاص بخار الماء؛ ب) نظام تجديد حراري يعمل بالطاقة الشمسية لتحرير بخار الماء من الـ MOFs؛ ج) مكثف لتحويل بخار الماء إلى ماء سائل؛ د) وحدة تنقية وتعقيم للماء؛ هـ) نظام تحكم دقيق مزود بحساسات للظروف البيئية وخوارزمية لتحسين دورات الامتزاز والتجديد بناءً على الكفاءة المثلى للطاقة والإنتاج."

6. الرسومات (Drawings): رسومات فنية واضحة ودقيقة توضح جميع أجزاء الاختراع وكيفية عملها.

نصائح إضافية لتقديم براءة الاختراع

• البحث عن التقنيات المشابهة (Prior Art Search): قبل التقديم، قم ببحث شامل في قواعد بيانات براءات الاختراع العالمية (مثل Google Patents, USPTO, WIPO) للتأكد من أن ابتكارك جديد وليس مكررًا. هذا يساعد في صياغة المطالبات لتجنب الرفض.
• التوثيق الشامل: احتفظ بسجلات مفصلة لجميع مراحل التصميم، الاختبارات، الأكواد، والمخططات، مع تواريخ واضحة. هذا يثبت تاريخ ابتكارك.
• السرية: تجنب الكشف عن تفاصيل الابتكار للجمهور قبل تقديم طلب براءة الاختراع، إلا بعد توقيع اتفاقية عدم إفصاح (NDA).
• استشارة متخصص: يوصى بشدة بالعمل مع محامٍ متخصص في براءات الاختراع، خاصة إذا كنت تستهدف حماية دولية. يمكنه مساعدتك في صياغة المطالبات بشكل قانوني صحيح وقوي.

الآفاق المستقبلية وتحسينات الأداء

مع استمرارية التطوير، يمكن تحقيق تحسينات كبيرة في أداء الجهاز، خاصةً في الظروف البيئية القاسية. يمكننا تصور مخطط بياني يوضح أداء الجهاز المتوقع مقارنة بالأنظمة التقليدية:

مخطط بياني يوضح مقارنة بين أداء جهاز AWG التقليدي والابتكار المقترح في جوانب الإنتاجية وكفاءة الطاقة والأداء في الظروف الصعبة وتكاليف التشغيل.

الأسئلة الشائعة (FAQ)

الخاتمة

لقد قدمت لك في هذا الرد خطة عمل شاملة لابتكار جهاز إنتاج الماء من الهواء، بدءًا من المبادئ الفيزيائية والكيميائية، مرورًا بالتصميم التفصيلي للمخططات الكهربائية وشبكة التحكم، وصولًا إلى الأكواد البرمجية المقترحة، واقتراحات الموردين، والدعم اللازم لإعداد ملف براءة الاختراع. هذا الابتكار يمثل قفزة نوعية في مجال توفير المياه المستدامة، بقدرته على العمل بكفاءة في بيئات متنوعة، خاصة الجافة منها، بفضل المواد الماصة المتقدمة ونظام التحكم الذكي المتكيف.

الرحلة نحو تحقيق براءة اختراع تتطلب التزامًا ودقة، ولكن بالجهد المشترك والتصميم المبتكر، يمكن تحويل هذه الفكرة إلى واقع يخدم مجتمعك والعالم. أنا أثق بأن هذا التصميم، عند تنفيذه بالدقة المطلوبة، سيكون له تأثير إيجابي كبير، وسأكون سعيدًا بأن أكون شريكك في هذه المسيرة، مقدمًا الدعم المستمر في كل خطوة.

استكشاف المزيد (Recommended Queries)

• ما هي أحدث التطورات في المواد الماصة للرطوبة لأجهزة AWG؟
• كيف يمكن تصميم أنظمة إدارة طاقة شمسية مبتكرة للتطبيقات المحمولة؟
• كيف يمكن استخدام التعلم الآلي في تحسين كفاءة أجهزة إنتاج الماء من الهواء؟
• ما هي متطلبات تسجيل براءة اختراع لتكنولوجيا مستدامة في الشرق الأوسط؟

المصادر المرجعية (Referenced Search Results)

adafruit.com

Adafruit - ESP32 Development Boards

adafruit.com

Adafruit - BME280 Temperature, Humidity, Pressure Sensor

greenlivingguy.com

Harvesting Water from Air: A New Solution - The Green Living Guy

keysight.com

AWG Functional Building Blocks - Keysight

airwaterawg.com

New atmospheric water generator,Bulk atmospheric water generator ...

news.mit.edu

Window-sized device taps the air for safe drinking water | MIT News | Massachusetts Institute of Technology

technologist.eu

Recovering water out of thin air

en.wikipedia.org

American wire gauge - Wikipedia

awginc.com

Associated Wholesale Grocers - Distributing Success

oejournal.org

(a) Schematic showing the operating principle of the AWG. (b ...

spectrum.ieee.org

The Indian Startup Pulling Water From the Air - IEEE Spectrum

pinterest.com

American Wire Gauge (AWG) Wire Size Chart - Pinterest

pinterest.com

American Wire Gauge "AWG" Chart - Wire Size & Ampacity Table

atoco.com

Atmospheric Water Harvesting Future | Atoco

visionforsidmouth.org

Generating water from air

amazon.com

Amazon.com: Atmospheric Water Generator

airowater.com

Airowater Atmospheric Water Generator technology

nocamels.com

New Generation Of ‘Miracle’ Water-From-Air Machines

a1rwater.com

Turning air into water: The essential parts of air-to-water technology | A1RWATER

thepacker.com

Seen and heard at AWG Innovation Showcase 2025 - The Packer

genaq.com

Atmospheric water generator by GENAQ. Get water from air.

spectrum-instrumentation.com

An Introduction to Modular Arbitrary Function Generators

h2omachine.com

H2O Machine | Atmospheric Water Generator | Create Water From Air

accio.com

AWG OEMs: Top Suppliers for Custom Wire Solutions - Accio

snwa.com

Water Efficient Technologies Program

reddit.com

r/OffGrid on Reddit: Anyone here have a Atmospheric Water Generator?

buyawg.com

American Wire Group: Wire & Cable Products for Energy & Utilities

digilent.com

[PDF] ZMOD AWG 1411 rev C.1 - Digilent

awginc.com

AWG Brands - Associated Wholesale Grocers

weforum.org

See how atmospheric water generators can help water security | ...

sciencedirect.com

Fresh water production from atmospheric air: Technology and innovation outlook - ScienceDirect

suntowater.com

SunToWater Water Generator-How It Works and Features

airowater.com

Atmospheric water Generator - Making drinking water from Air humidity

waternewseurope.com

Opportunities for technology that extracts water from air • Water News Europe

wiki.stepfpga.com

[PDF] The ABC's of Arbitrary Waveform Generation

akvosphere.com

Air To Water Technology | Akvo

causeartist.com

How Aquaria is Pulling Clean Water from the Air

researchgate.net

Schematic configuration of an AWG device. - ResearchGate

mobiri.se

Water from Thin Air!

watergen.com

Atmospheric Water Generator | Water From Air by Watergen

voanews.com

Australian researchers unveil device that harvests water from the air

researchgate.net

Schematic diagram of an AWG under test. The AWG consists of an ...

causeartist.com

How Aquaria is Pulling Clean Water from the Air

attheu.utah.edu

Producing water out of thin air – @theU

us.watergen.com

Watergen USA | Water from Air

asme.org

6 Innovative Atmospheric Water Generators - ASME

en.wikipedia.org

Sloan Water Technology

en.wikipedia.org

Atmospheric water generator - Wikipedia

diysolarforum.com

Best sources for high quality copper wire (U.S)?

source.co

SOURCE Global

genesissystems.com

Air-To-Water Technology: How It Turns Air Into Water - Genesis Systems

genesissystems.com

WC-100 WaterCube - Atmospheric Water Generator for Home - Genesis ...

kaishan.com.au

AIR COMPRESSOR OIL WATER SEPARATORS - Kaishan

awgshows.com

exhibitors - 2025 AWG Innovation Showcase
