ソフトウェア開発の設計図：UMLとソフトウェアの不可欠な関係を解き明かす

ソフトウェア開発は、単にコードを書くこと以上の複雑なプロセスです。アイデアを機能するアプリケーションに変えるには、システムの構造、動作、コンポーネント間の関係を明確に理解し、定義する必要があります。ここで統一モデリング言語（UML）が登場します。UMLは、ソフトウェアシステムを視覚的にモデル化するための業界標準であり、開発チーム全体、さらにはステークホルダーとの間で共通の理解を築くための「共通言語」として機能します。

重要なポイント

標準化された視覚言語： UMLは、ソフトウェアの設計とアーキテクチャを視覚的に表現するための世界標準の記法を提供します。
開発ライフサイクル全体をサポート： 要求分析から設計、実装、テスト、保守に至るまで、ソフトウェア開発のあらゆる段階で活用されます。
コミュニケーションと品質の向上： 複雑なシステムを明確に図示することで、チーム内の誤解を防ぎ、設計の質を高め、効率的な開発を促進します。

UML（統一モデリング言語）とは何か？

ソフトウェア設計のための視覚的な共通言語

UML（Unified Modeling Language）は、ソフトウェア工学の分野で広く用いられている、標準化された汎用モデリング言語です。その主な目的は、ソフトウェアシステムの設計方法を視覚的に指定し、構築し、文書化するための標準的な方法を提供することです。OMG（Object Management Group）によって維持管理されており、特定のプログラミング言語に依存しないため、多様なプロジェクトやチームで利用できます。

UMLは、テキストによる説明だけでは捉えきれないシステムの複雑な側面、例えば構造的な関係性や動的な振る舞いを、一連の標準化された図（ダイアグラム）を用いて表現します。これにより、抽象的な概念を具体的な設計図に落とし込み、開発者、設計者、ビジネスアナリスト、顧客といった関係者間での認識合わせを容易にします。

核となる関係性：ソフトウェアの設計図としてのUML

抽象的な概念を具体的な設計へ

ソフトウェアとUMLの関係は、建築における設計図と建物の関係に例えられます。ソフトウェアが最終的な「成果物」であるのに対し、UMLはその「設計図」を作成するための言語です。コードを書き始める前にUMLを用いることで、以下のような利点があります。

見えないものを可視化する

ソフトウェアの内部構造や動作ロジックは、本質的に目に見えません。UMLは、クラス間の関係、オブジェクトの相互作用、システムのワークフローなどを図として描き出すことで、これらの抽象的な要素を具体的かつ理解しやすい形で可視化します。

チームのための共通言語

異なる役割を持つメンバー（開発者、テスター、プロジェクトマネージャー、ビジネスアナリストなど）がプロジェクトに関わる際、UMLは共通の理解基盤を提供します。標準化された記法を用いることで、「クラス」「関連」「シーケンス」といった概念について全員が同じ意味で捉えることができ、コミュニケーションエラーや手戻りを削減します。

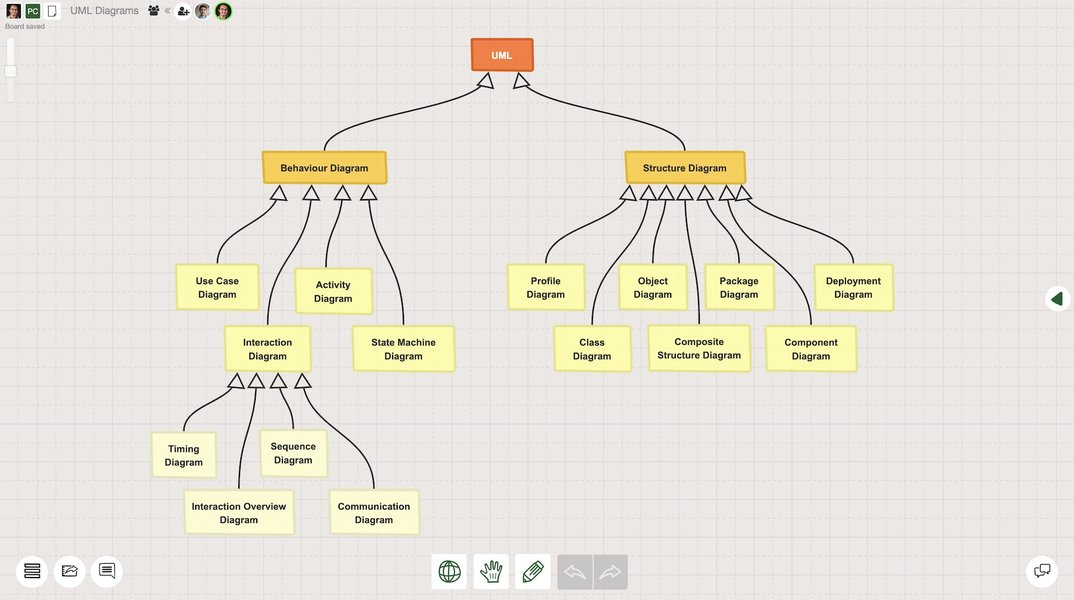

UML 図の階層構造の例

主要なUML図とそのソフトウェア開発における役割

システムの静的構造と動的振る舞いをモデル化する

UMLには十数種類の図があり、これらは大きく「構造図」と「振る舞い図」の2つのカテゴリに分類されます。それぞれがソフトウェアシステムの異なる側面をモデル化するために用いられます。

構造図 (Structural Diagrams)：システムの静的な側面

構造図は、システムを構成する要素とその関係性、つまりシステムの静的な構造を示します。

クラス図 (Class Diagram)

最も一般的で重要な図の一つ。システムのクラス、その属性（データ）と操作（メソッド）、およびクラス間の関係（継承、関連、集約など）を表現します。オブジェクト指向設計の基礎となり、データベーススキーマ設計やコード実装の直接的な指針となります。
コンポーネント図 (Component Diagram)

システムを構成するソフトウェアコンポーネント（ライブラリ、実行可能ファイルなど）とその依存関係を示します。システムのモジュール性を理解するのに役立ちます。
配置図 (Deployment Diagram)

ソフトウェアコンポーネントが物理的なハードウェア（サーバー、デバイス）や実行環境にどのように配置（デプロイ）されるかを示します。システムのインフラストラクチャ設計に不可欠です。
パッケージ図 (Package Diagram)

クラスやユースケースなどのモデル要素をグループ化（パッケージ化）し、その依存関係を示すことで、大規模システムの構造を整理し、理解しやすくします。

簡単なクラス図の例

振る舞い図 (Behavioral Diagrams)：システムの動的な側面

振る舞い図は、システムが時間とともにどのように動作し、変化するか、つまりシステムの動的な側面を示します。

ユースケース図 (Use Case Diagram)

システムが提供する機能（ユースケース）と、それを利用する外部のユーザーやシステム（アクター）との関係を示します。システムの要求分析段階で、システムの範囲と目的を定義するのに役立ちます。
シーケンス図 (Sequence Diagram)

特定のシナリオにおいて、オブジェクト間でメッセージがどのように交換されるかを時系列で示します。システムの相互作用や特定の機能の実行フローを詳細に理解するのに非常に有効です。
アクティビティ図 (Activity Diagram)

システム内の処理の流れ（ワークフロー）やビジネスプロセス、アルゴリズムのステップを図示します。条件分岐や並行処理を表現するのに適しています。
ステートマシン図 (State Machine Diagram)

一つのオブジェクトが、外部からのイベントに応じてどのように状態を遷移させるかを示します。複雑なライフサイクルを持つオブジェクトの振る舞いをモデル化するのに使われます。

ソフトウェアライフサイクルにおけるUML統合の利点

開発プロセスを強化するUMLの価値

UMLをソフトウェア開発プロセスに組み込むことで、多くのメリットが得られます。以下のマインドマップは、その主な利点を視覚的にまとめたものです。

mindmap root["UML活用のメリット"] id1["コミュニケーション向上"] id1a["共通言語の提供"] id1b["誤解の削減"] id1c["チーム連携強化"] id2["設計品質の向上"] id2a["早期の問題発見"] id2b["設計の抜け漏れ防止"] id2c["構造と振る舞いの明確化"] id3["開発効率の向上"] id3a["手戻りの削減"] id3b["実装の指針提供"] id3c["役割分担の明確化"] id4["ドキュメント化と保守性"] id4a["標準化された設計文書"] id4b["将来の変更・拡張が容易"] id4c["知識の継承"] id5["要求の明確化"] id5a["ステークホルダーとの合意形成"] id5b["システム範囲の定義"]

このマインドマップが示すように、UMLは単なる図の作成ツールではなく、プロジェクト全体の成功に貢献する戦略的な要素です。設計の矛盾を早期に発見し、開発者間の認識齟齬を減らし、最終的にはより高品質で保守しやすいソフトウェアを生み出すための基盤となります。

主要UML図の活用フェーズと目的

以下の表は、代表的なUML図がソフトウェア開発ライフサイクルのどの段階で特に有効か、そしてその主な目的をまとめたものです。ただし、多くの図は複数のフェーズで役立ちます。

UML図の種類	主な目的	典型的な活用フェーズ
ユースケース図	システムの機能要求と範囲の定義、アクターとの相互作用の特定	要求分析
クラス図	システムの静的構造（クラス、属性、操作、関係）の設計	設計（特にオブジェクト指向設計）
シーケンス図	オブジェクト間のメッセージ交換の時系列モデリング、相互作用の理解	設計、実装支援、テスト
アクティビティ図	ビジネスプロセス、ワークフロー、複雑な操作のフローのモデリング	要求分析、設計
ステートマシン図	オブジェクトの状態遷移とイベント応答のモデリング	設計（特に状態を持つオブジェクト）
コンポーネント図	システムの物理的なコンポーネント構造と依存関係の表示	設計、実装
配置図	ハードウェアへのソフトウェア成果物の物理的な配置のモデリング	設計、デプロイメント計画

注意：この表は一般的な使用例を示すものであり、プロジェクトの特性に応じて図の選択と活用方法は異なります。

現代のソフトウェア開発環境におけるUML（2025年）

進化する技術トレンドへの適応

アジャイル開発手法の普及や、AI、クラウドコンピューティング、マイクロサービスといった新しい技術トレンドの台頭により、UMLの役割について疑問視する声も聞かれます。しかし、2025年現在においても、UMLはその価値を維持し、進化し続けています。

特に複雑なシステムや、多数のコンポーネントが連携するアーキテクチャ（クラウドネイティブアプリケーション、AI統合システムなど）においては、全体像を把握し、コンポーネント間のインタラクションを正確に設計するためにUMLが依然として有効です。例えば、マイクロサービスアーキテクチャにおけるサービス間の依存関係をコンポーネント図で示したり、AIモデルを含むシステムのワークフローをアクティビティ図で表現したりすることが可能です。また、セキュリティ要件がますます重要になる中で、脅威モデリングにUMLの図を活用するケースも見られます。

現代技術トレンドに対するUML図の適用性

以下のレーダーチャートは、いくつかの現代的なソフトウェア開発トレンドに対して、主要なUML図がどの程度適用可能か（筆者の主観的評価）を示しています。スコアが高いほど、そのトレンドに関連するシステムのモデリングにおいて、そのUML図が有用である可能性が高いことを意味します。

このチャートは、UMLが決して時代遅れではなく、むしろ現代の複雑なソフトウェア開発課題に対応するための強力なツールセットであり続けていることを示唆しています。特に、システムの構造（クラス図、コンポーネント図、配置図）や相互作用（シーケンス図）、プロセス（アクティビティ図）を視覚化する能力は、新しい技術領域においても価値を発揮します。
