Основные моменты

Разрезы и сечения являются важными инструментами для наглядного представления внутренней структуры деталей и сборок в КОМПАС-3D.
В КОМПАС-3D можно создавать различные типы разрезов: простые, ступенчатые, ломаные и местные.
Создание разрезов и сечений возможно как непосредственно в 3D-модели, так и на ассоциативных чертежах, полученных из модели.

Введение в Разрезы и Сечения

Разрезы и сечения в КОМПАС-3D играют ключевую роль в создании понятных и информативных чертежей и 3D-моделей. Они позволяют визуализировать внутренние элементы детали или сборки, которые могут быть скрыты на стандартных видах. Понимание того, как эффективно использовать эти инструменты, существенно упрощает процесс проектирования, анализа и документирования.

Разрез представляет собой изображение предмета, мысленно рассеченного плоскостью. На разрезе отображается как то, что находится непосредственно в секущей плоскости, так и то, что расположено за ней. Сечение, в отличие от разреза, показывает только то, что находится в самой секущей плоскости.

КОМПАС-3D предоставляет гибкие инструменты для создания различных видов разрезов и сечений, адаптированных под конкретные задачи проектирования. Это может быть простой разрез для отображения симметричных деталей, ступенчатый или ломаный разрез для демонстрации внутренних элементов, расположенных в разных плоскостях, или местный разрез для детализации ограниченной области.

Создание Разреза или Сечения на Чертеже из 3D-модели

Наиболее распространенный и эффективный способ создания разрезов и сечений в КОМПАС-3D - это использование ассоциативных видов, полученных из 3D-модели. Этот метод обеспечивает автоматическое обновление разреза или сечения при изменении исходной 3D-модели.

Процесс создания разреза или сечения на чертеже из 3D-модели включает следующие шаги:

Шаг 1: Создание Чертежа на основе 3D-модели

Перед созданием разреза необходимо иметь чертеж, ассоциированный с вашей 3D-моделью. Если у вас еще нет такого чертежа, создайте его. КОМПАС-3D позволяет автоматически сформировать стандартные виды детали или сборки.

В открывшемся окне выберите нужную 3D-модель и подтвердите выбор. Программа автоматически создаст основные виды на чертеже.

Создание чертежа из 3D-модели в КОМПАС-3D.

Шаг 2: Выбор Инструмента "Разрез/Сечение"

На панели инструментов "Ассоциативные виды" или через меню "Вставка | Вид с модели" выберите команду "Разрез/Сечение".

Выбор инструмента "Разрез/Сечение".

Шаг 3: Указание Линии Разреза или Сечения

Укажите на опорном виде чертежа линию, по которой будет выполняться разрез или сечение. Для этого необходимо построить отрезок или сложную линию, определяющую положение секущей плоскости (или плоскостей). КОМПАС-3D позволяет создавать как простые линии разреза (один отрезок), так и сложные (ступенчатые или ломаные).

При построении линии разреза укажите начальную и конечную точки, а затем направление взгляда, перемещая курсор мыши. Стрелки на линии разреза показывают направление, в котором будет "смотреться" разрез.

Шаг 4: Настройка Параметров Разреза/Сечения

После указания линии разреза откроется Панель параметров, где вы сможете настроить различные параметры создаваемого вида, такие как масштаб, обозначение разреза, и отображение невидимых линий.

КОМПАС-3D автоматически построит изображение разреза или сечения на основе указанной линии и 3D-модели. Разрезанные участки детали будут автоматически заштрихованы.

Шаг 5: Размещение Разреза/Сечения на Чертеже

Переместите фантом созданного разреза или сечения в нужное место на чертеже и зафиксируйте его положение кликом левой кнопки мыши.

В дереве чертежа появится новый вид с соответствующей пиктограммой и названием.

Создание Местного Разреза

Местный разрез используется для отображения внутренней структуры детали только в ограниченной области. Это полезно, когда нет необходимости показывать разрез по всей длине или ширине детали.

Процесс создания местного разреза:

1. Вызовите команду "Местный разрез" на инструментальной панели "Виды" или через меню "Вставка | Вид с модели".

2. Укажите на опорном виде чертежа замкнутую линию (например, окружность или сплайн), которая будет служить границей местного разреза.

Определение границы местного разреза.

3. На Панели параметров укажите глубину местного разреза или выберите объект на виде, до которого будет простираться разрез.

4. На месте указанной замкнутой линии появится изображение местного разреза, показывающее внутренние элементы в этой области.

Местный разрез строится в существующем ассоциативном виде и считается опорным для самого себя.

Создание Разрезов и Сечений Непосредственно в 3D-модели

КОМПАС-3D также позволяет создавать сечения непосредственно в 3D-модели. Это удобно для визуального анализа внутренней структуры детали или сборки в процессе моделирования.

Процесс создания сечения в 3D-модели:

1. В окне 3D-модели выберите инструмент "Сечение модели".

2. Укажите положение секущей плоскости. Это можно сделать, выбрав плоскую грань, рабочую плоскость или построив новую секущую плоскость.

3. КОМПАС-3D отобразит сечение модели, показывая внутреннюю структуру в месте расположения секущей плоскости. Вы можете перемещать секущую плоскость для изучения различных участков модели.

Пример сечения 3D-модели.

В модели может быть создано несколько различных сечений. Одно из них может быть установлено в качестве текущего и отображаться в графической области.

Особые Типы Разрезов

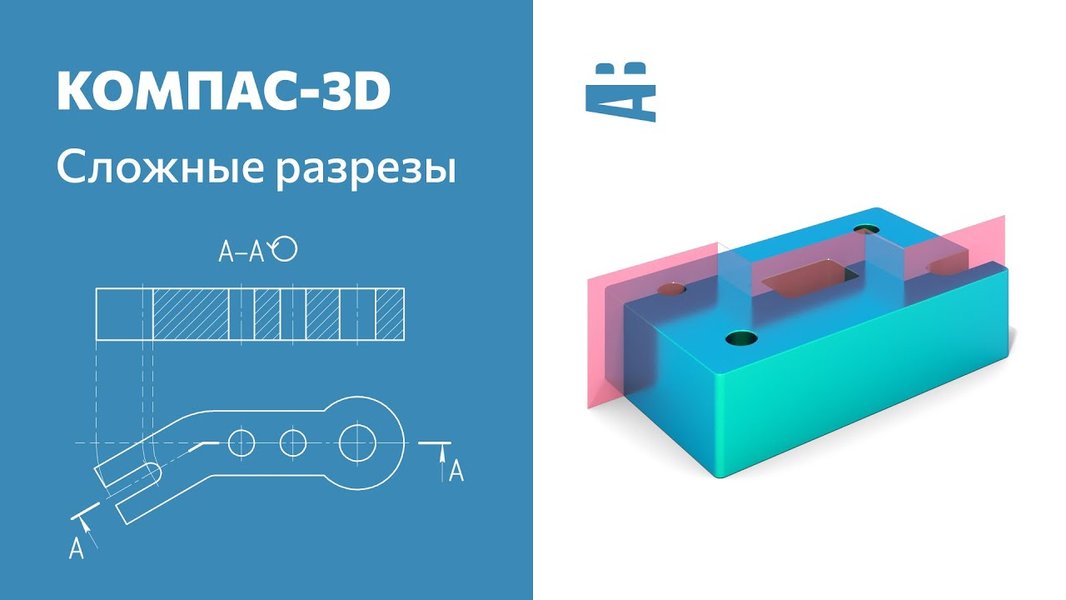

КОМПАС-3D поддерживает создание сложных разрезов, которые необходимы для отображения внутренних элементов, расположенных в разных плоскостях.

Ступенчатый разрез:

Ступенчатый разрез используется, когда секущая плоскость "изменяет" свое положение, переходя на другую параллельную плоскость. Линия ступенчатого разреза состоит из нескольких параллельных отрезков, соединенных под прямым углом.

Пример ступенчатого разреза.

Ломаный разрез:

Ломаный разрез применяется, когда секущая плоскость поворачивается, оставаясь при этом единой плоскостью, но расположенной под углом к основным осям. Линия ломаного разреза состоит из отрезков, соединенных под углом.

Пример ломаного разреза.

Для создания сложных разрезов необходимо использовать соответствующую команду "Линия сложного разреза/сечения" и построить линию, состоящую из нескольких сегментов.

Отличия между Разрезом и Сечением

Хотя термины "разрез" и "сечение" часто используются взаимозаменяемо, в инженерной графике существует четкое различие между ними, которое отражено и в функционале КОМПАС-3D.

Характеристика	Разрез	Сечение
Изображаемые элементы	То, что находится в секущей плоскости, и то, что находится за ней.	Только то, что находится непосредственно в секущей плоскости.
Назначение	Показывает внутреннюю структуру детали в полном объеме вдоль секущей плоскости.	Показывает форму детали в месте пересечения с секущей плоскостью.
Обозначение	Обычно обозначается линией разреза со стрелками и буквенным обозначением (например, А-А).	Может обозначаться линией сечения со стрелками и буквенным обозначением (например, Б-Б) или быть вынесенным.

Эта таблица иллюстрирует ключевые различия между разрезом и сечением, помогая выбрать правильный инструмент в зависимости от того, какую информацию необходимо отобразить на чертеже или в 3D-модели.

Советы по Работе с Разрезами в КОМПАС-3D

При работе с разрезами в КОМПАС-3D полезно учитывать следующие рекомендации:

Используйте ассоциативные виды: Создание разрезов и сечений из 3D-модели обеспечивает их автоматическое обновление при изменении модели, что значительно экономит время и снижает вероятность ошибок.
Выбирайте подходящий тип разреза: Определите, какой тип разреза (простой, ступенчатый, ломаный, местный) наилучшим образом подходит для наглядного отображения внутренней структуры вашей детали.
Правильно обозначайте разрезы: Следуйте стандартам оформления чертежей для правильного обозначения линий разрезов и самих разрезов.
Изучайте Панель параметров: Панель параметров разреза/сечения предоставляет множество настроек, которые позволяют тонко регулировать внешний вид и содержание создаваемого вида.
Используйте справку КОМПАС-3D: Встроенная справка КОМПАС-3D содержит подробную информацию по всем командам и настройкам, включая работу с разрезами и сечениями.

Видеоурок: Разрезы и Местные Разрезы в КОМПАС-3D

Для более наглядного понимания процесса создания разрезов и местных разрезов в КОМПАС-3D предлагаем посмотреть следующее видео:

Видеоурок, демонстрирующий создание разрезов и местных разрезов в КОМПАС-3D.

В этом видео подробно показаны шаги по созданию различных типов разрезов, что поможет вам лучше освоить соответствующие инструменты программы.

FAQ

Что такое разрез в КОМПАС-3D?

Разрез в КОМПАС-3D - это изображение детали или сборки, полученное путем мысленного рассечения секущей плоскостью. Он показывает как элементы, лежащие в секущей плоскости, так и расположенные за ней, для наглядного отображения внутренней структуры.

В чем отличие разреза от сечения в КОМПАС-3D?

Основное отличие заключается в том, что разрез показывает элементы как в секущей плоскости, так и за ней, в то время как сечение отображает только то, что находится непосредственно в секущей плоскости.

Как сделать местный разрез в КОМПАС-3D?

Местный разрез создается путем указания замкнутой границы на опорном виде и определения глубины разреза. Он показывает внутреннюю структуру детали только в ограниченной области, заданной этой границей.

Можно ли создать разрез в 3D-модели без создания чертежа?

Да, КОМПАС-3D позволяет создавать сечения непосредственно в 3D-модели для визуального анализа. Это отличается от создания разреза на чертеже, который является проекцией рассеченной модели.

Как создать ступенчатый или ломаный разрез?

Для создания ступенчатых или ломаных разрезов необходимо использовать инструмент "Линия сложного разреза/сечения" и построить соответствующую линию, состоящую из нескольких сегментов.
