Раскрытие Секретов Проверки Четности в SpaceWire: Ваш Путь к Надежной Передаче Данных на VHDL

Подробное руководство по разработке VHDL-модуля для проверки четности в протоколе SpaceWire, включая примеры кода и анализ.

Ключевые Моменты

Особенность SpaceWire: Бит четности предыдущего символа покрывает данные этого символа и флаг Данные/Управление (D/C) следующего символа, обеспечивая улучшенную проверку целостности.
Нечетная Четность: Стандарт SpaceWire (ECSS-E-ST-50-12C) предписывает использование нечетной четности для комбинации защищаемых битов и самого бита четности.
VHDL Реализация: Эффективная проверка четности требует тщательного проектирования VHDL-модуля, учитывающего синхронизацию, обработку флагов и генерацию сигнала ошибки.

Введение в Проверку Четности Протокола SpaceWire

SpaceWire — это стандарт высокоскоростной последовательной передачи данных, широко используемый в космической технике для связи между бортовыми компонентами, такими как процессоры, память и научные приборы. Одним из фундаментальных механизмов обеспечения целостности передаваемых данных в SpaceWire является проверка четности.

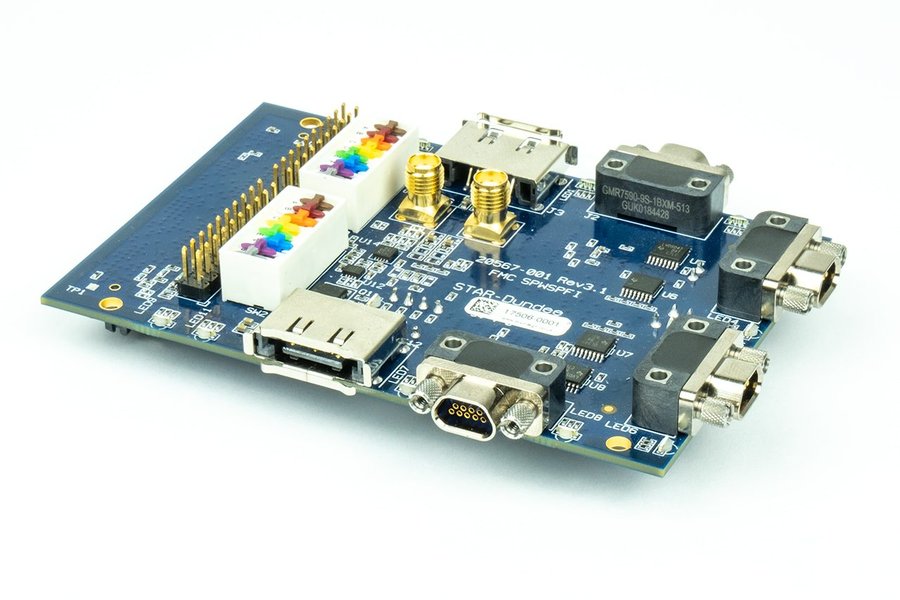

Плата разработки FMC SpaceWire/SpaceFibre, пример аппаратного обеспечения, использующего протокол SpaceWire.

Роль Четности в SpaceWire

Каждый передаваемый по каналу SpaceWire символ (будь то символ данных N-Char или управляющий символ L-Char) сопровождается битом четности. Приемное устройство (CODEC) анализирует этот бит для обнаружения одиночных битовых ошибок, которые могли возникнуть во время передачи из-за радиации или других помех. Это простой, но эффективный метод контроля ошибок первого уровня.

Уникальный Механизм Четности в SpaceWire

Отличительной чертой проверки четности в SpaceWire, унаследованной от стандарта IEEE1355-1995 и описанной в ECSS-E-ST-50-12C (Rev.1, Note 2 to section 6.2.3.3), является то, что бит четности текущего символа (P_N) вычисляется на основе битов данных текущего символа (Data_N) и флага Данные/Управление (DC_N+1) следующего передаваемого символа. Таким образом, бит P_N защищает не только Data_N, но и DC_N+1. При приеме символа N, для проверки его бита четности P_N, приемнику необходимы биты Data_N (из текущего символа) и флаг DC_N+1 (из следующего символа, который должен быть получен или предсказан/задержан).

Общее правило заключается в том, что комбинация этих битов (Data_N, DC_N+1 и сам P_N) должна обладать нечетной четностью. То есть, общее количество единичных битов среди них должно быть нечетным.

Разработка VHDL-Модуля для Проверки Четности

Для реализации проверки четности в VHDL для приемника SpaceWire, мы создадим модуль, который принимает на вход биты данных текущего символа, флаг D/C следующего символа и принятый бит четности. На выходе модуль будет генерировать сигнал ошибки в случае несоответствия.

Общая Философия Дизайна

Модуль будет синхронным, работающим от тактового сигнала. Он будет использовать функцию для вычисления XOR-суммы (исключающее ИЛИ) для необходимых битов и затем сравнивать результат с ожидаемым значением для нечетной четности.

Пример VHDL Кода

Ниже приведен пример VHDL-кода, демонстрирующий логику проверки четности для принимаемого символа SpaceWire, учитывая описанную выше особенность протокола. Этот код является концептуальным и фокусируется на логике проверки.


library ieee;
use ieee.std_logic_1164.all;

entity spacewire_advanced_parity_checker is
    port (
        clk                        : in  std_logic;  -- Входной тактовый сигнал
        reset                      : in  std_logic;  -- Сигнал сброса
        current_symbol_data_in     : in  std_logic_vector(7 downto 0); -- Входящие 8 бит данных текущего символа (Data_N)
        next_symbol_dc_flag_in   : in  std_logic;  -- Входящий флаг Данные/Управление следующего символа (DC_N+1)
        received_parity_bit_in   : in  std_logic;  -- Входящий бит четности текущего символа (P_N)
        data_valid_in              : in  std_logic;  -- Сигнал валидности входных данных
        parity_error_out           : out std_logic   -- Выходной флаг ошибки четности ('1' - ошибка)
    );
end entity spacewire_advanced_parity_checker;

architecture rtl of spacewire_advanced_parity_checker is

    -- Функция для вычисления XOR-суммы битов вектора
    function calculate_xor_reduction (
        input_vector : std_logic_vector
    ) return std_logic is
        variable result : std_logic := '0';
    begin
        for i in input_vector'range loop
            result := result xor input_vector(i);
        end loop;
        return result;
    end function calculate_xor_reduction;

    signal calculated_data_dc_xor_sum_s : std_logic;
    signal overall_parity_check_s       : std_logic;

begin

    -- Процесс проверки четности
    process (clk, reset)
    begin
        if reset = '1' then
            parity_error_out           <= '0';
            calculated_data_dc_xor_sum_s <= '0';
            overall_parity_check_s       <= '0';
        elsif rising_edge(clk) then
            if data_valid_in = '1' then
                -- Шаг 1: Вычисляем XOR-сумму битов данных текущего символа (Data_N)
                -- и флага D/C следующего символа (DC_N+1).
                calculated_data_dc_xor_sum_s <= calculate_xor_reduction(current_symbol_data_in) xor next_symbol_dc_flag_in;

                -- Шаг 2: Для нечетной четности, XOR-сумма (Data_N + DC_N+1 + P_N) должна быть равна '1'.
                -- P_N (received_parity_bit_in) вычисляется на передатчике так, чтобы
                -- (XOR_reduce(Data_N) XOR DC_N+1 XOR P_N) = '1'.
                -- Следовательно, (XOR_reduce(Data_N) XOR DC_N+1) должно быть НЕ РАВНО P_N.
                -- Или, другими словами, (calculated_data_dc_xor_sum_s XOR received_parity_bit_in) должно быть '1'.

                overall_parity_check_s <= calculated_data_dc_xor_sum_s xor received_parity_bit_in;

                -- Если overall_parity_check_s = '0', значит четность четная (ошибка для SpaceWire).
                -- Если overall_parity_check_s = '1', значит четность нечетная (корректно).
                if overall_parity_check_s = '0' then
                    parity_error_out <= '1'; -- Обнаружена ошибка четности (четная сумма)
                else
                    parity_error_out <= '0'; -- Ошибки четности нет (нечетная сумма)
                end if;
            else
                parity_error_out <= '0'; -- Сбрасываем ошибку, если данные не валидны
            end if;
        end if;
    end process;

end architecture rtl;

Подробный Разбор Кода

Библиотеки

Используется стандартная библиотека ieee.std_logic_1164.all для определения типов данных, таких как std_logic и std_logic_vector.

Определение Сущности (Entity)

Сущность spacewire_advanced_parity_checker определяет интерфейс модуля:

clk, reset: Стандартные тактовый сигнал и сигнал сброса.
current_symbol_data_in: 8-битный вектор данных текущего символа.
next_symbol_dc_flag_in: 1-битный флаг Данные/Управление для следующего символа. Это критически важный вход для корректной проверки по стандарту SpaceWire. Приемник должен обеспечить доступ к этому флагу, возможно, путем буферизации или заглядывания вперед.
received_parity_bit_in: Принятый бит четности, ассоциированный с current_symbol_data_in.
data_valid_in: Сигнал, указывающий на валидность входных данных для обработки.
parity_error_out: Выходной сигнал, устанавливаемый в '1' при обнаружении ошибки четности.

Архитектура и Логика (Architecture)

Архитектура rtl описывает поведение модуля:

Функция calculate_xor_reduction: Вспомогательная функция, которая вычисляет XOR-сумму всех битов входного вектора. Результат '1' означает нечетное количество единиц, '0' - четное.
Сигналы calculated_data_dc_xor_sum_s и overall_parity_check_s: Внутренние сигналы для хранения промежуточных результатов вычислений.
Процесс: Синхронный процесс, срабатывающий по переднему фронту тактового сигнала clk или при сбросе reset.
- При сбросе все выходы и внутренние состояния инициализируются нулями.
- При поступлении валидных данных (data_valid_in = '1'):
  1. Вычисляется XOR-сумма данных текущего символа и флага D/C следующего символа (calculated_data_dc_xor_sum_s).
  2. Затем эта промежуточная XOR-сумма объединяется (XOR) с принятым битом четности (received_parity_bit_in). Результат сохраняется в overall_parity_check_s.
  3. Для нечетной четности, значение overall_parity_check_s должно быть '1'. Если оно '0', это указывает на ошибку (т.е. сумма битов четная), и сигнал parity_error_out устанавливается в '1'.

Эта логика соответствует требованию стандарта SpaceWire о том, что бит четности P_N формируется так, чтобы обеспечить нечетную четность для набора {Data_N, DC_N+1, P_N}.

Визуализация Характеристик Проверщика Четности

Для оценки различных аспектов реализации модуля проверки четности SpaceWire можно использовать радарную диаграмму. Ниже представлена диаграмма, сравнивающая два гипотетических подхода: упрощенную модель (проверка четности только текущего символа без учета флага следующего) и продвинутую модель (соответствующую полному стандарту ECSS-E-ST-50-12C, включая флаг D/C следующего символа).

Как видно из диаграммы, продвинутая модель обеспечивает лучшее соответствие стандарту и более высокую надежность обнаружения ошибок, хотя и может потребовать больше ресурсов ПЛИС и иметь несколько большую задержку обработки из-за необходимости доступа к флагу D/C следующего символа.

Концептуальная Карта Проверки Четности в SpaceWire

Для лучшего понимания взаимосвязей различных аспектов проверки четности в SpaceWire, рассмотрим следующую ментальную карту. Она охватывает основные элементы от протокола до VHDL реализации и обработки ошибок.

mindmap root["Проверка четности в SpaceWire"] id1["Основы протокола"] id1.1["Стандарт ECSS-E-ST-50-12C"] id1.2["Символы (N-Char
L-Char)"] id1.3["Целостность данных"] id2["Механизм четности"] id2.1["Нечетная четность (Odd Parity)"] id2.2["Покрытие бита четности"] id2.2.1["Данные текущего символа (8 бит)"] id2.2.2["Флаг Данные/Управление (D/C)
*следующего* символа"] id2.3["Принятый бит четности"] id3["Реализация на VHDL"] id3.1["Сущность (Entity) и
Архитектура (Architecture)"] id3.2["Порты ввода/вывода"] id3.2.1["current_symbol_data_in (8 бит данных)"] id3.2.2["next_symbol_dc_flag_in (1 бит)"] id3.2.3["received_parity_bit_in (1 бит)"] id3.2.4["clk, reset, data_valid_in"] id3.2.5["parity_error_out"] id3.3["Логика проверки"] id3.3.1["Функция вычисления XOR-суммы"] id3.3.2["Проверка на нечетность"] id3.4["Интеграция в SpaceWire CODEC"] id3.4.1["Конечный автомат (FSM) приемника"] id3.4.2["Буферы FIFO"] id4["Обработка ошибок"] id4.1["Индикация ошибки"] id4.2["Отбрасывание символа/пакета"] id4.3["Уведомление верхних уровней"] id4.4["Возможный сброс канала"]

Эта карта иллюстрирует, что проверка четности является неотъемлемой частью общего процесса приема и декодирования данных в SpaceWire, тесно связанной с управлением потоком и обработкой ошибок на уровне канала.

Интеграция Проверки Четности в Приемник SpaceWire

Роль в SpaceWire CODEC

Модуль проверки четности является ключевым компонентом SpaceWire CODEC (кодер-декодер). Он обычно располагается в конвейере приема данных после этапа восстановления тактовой частоты и данных (CDR) и десериализации, но до записи символов в приемный FIFO-буфер.

Взаимодействие с Конечным Автоматом (FSM) и FIFO

Конечный автомат приемника управляет процессом декодирования символов, идентификации флагов D/C, EOP (конец пакета), EEP (ошибка конца пакета) и т.д. Именно FSM должен предоставлять модулю проверки четности необходимые данные: биты данных текущего символа и, что важно, флаг D/C следующего символа. Это может потребовать небольшой буферизации или конвейеризации внутри FSM для "заглядывания вперед" на один символ. После успешной проверки четности (и других проверок) символ помещается в FIFO для дальнейшей обработки на уровне пакетов.

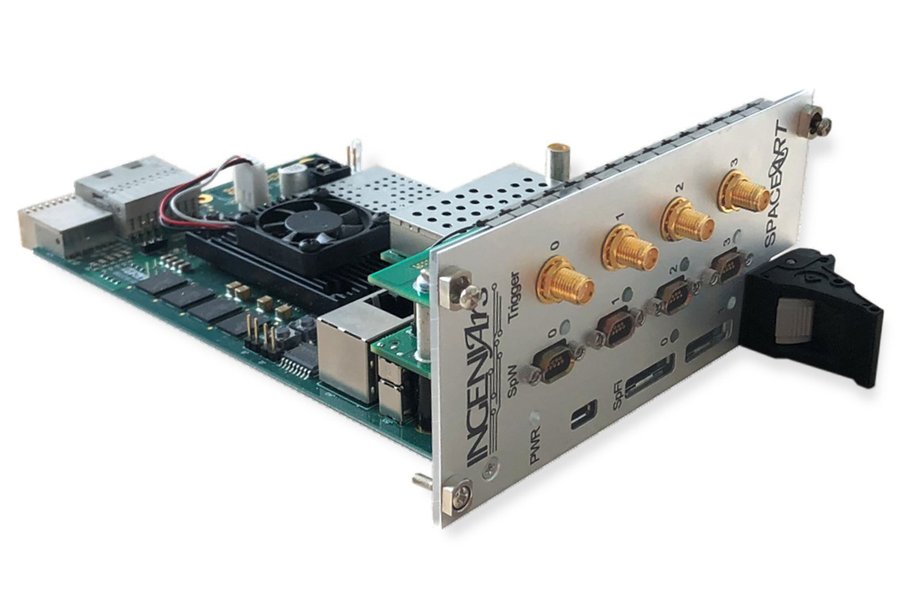

Оборудование для анализа и отладки протокола SpaceWire, важное для верификации VHDL-реализаций.

Обработка Ошибок Четности

Обнаружение ошибки четности — это только первый шаг. Важно определить, какие действия должны быть предприняты далее. Ниже приведена таблица с возможными стратегиями обработки ошибок.

Действие при ошибке четности	Описание	Преимущества	Недостатки
Игнорировать символ/пакет	Ошибочный символ или весь содержащий его пакет отбрасывается.	Простота реализации, предотвращает распространение поврежденных данных.	Потеря данных; требует механизмов восстановления на более высоком уровне протокола (например, RMAP).
Установить флаг ошибки в пакете	Пакет пропускается дальше, но помечается как содержащий ошибку (например, устанавливается флаг EEP).	Данные могут быть доступны для анализа (если ошибка затронула некритичную часть).	Может усложнить обработку на принимающей стороне; не все протоколы верхнего уровня это поддерживают.
Запросить повторную передачу	Если протокол верхнего уровня (например, ССDS-протоколы поверх SpaceWire) поддерживает механизм ARQ (Automatic Repeat reQuest), инициируется запрос на повтор.	Полное восстановление данных.	Увеличивает задержку, требует поддержки ARQ на обеих сторонах, усложняет протокол.
Сбросить соединение (канал)	Канал связи сбрасывается и проходит процедуру переинициализации.	Может устранить устойчивые проблемы на физическом уровне линии или в состоянии приемника/передатчика.	Значительное прерывание связи, потеря всех текущих передач, высокая задержка.
Запись в лог/уведомление системы	Информация об ошибке (время, порт, тип ошибки) регистрируется для последующего анализа и диагностики.	Помогает в отладке и мониторинге состояния системы.	Не решает проблему с текущими поврежденными данными; является дополнением к другим методам.

Выбор стратегии зависит от требований к надежности системы, допустимых задержек и возможностей протоколов более высокого уровня.

Видеоурок: VHDL Схемы Проверки Четности

Хотя следующее видео не специфично для SpaceWire, оно дает общее представление о реализации схем проверки и генерации четности на VHDL, что может быть полезно для понимания базовых принципов.

В видео рассматриваются общие подходы к созданию генераторов и проверщиков четности, которые являются строительными блоками для более сложных систем, таких как приемник SpaceWire.

Важные Соображения для Разработчика

Следование Стандартам

Всегда обращайтесь к последней версии стандарта SpaceWire (ECSS-E-ST-50-12C) для получения точных спецификаций. Пример кода, приведенный выше, является упрощением и может требовать доработки для полного соответствия всем нюансам стандарта и конкретным требованиям проекта.

Использование Готовых IP-Ядер

Для сложных систем и для сокращения времени разработки часто целесообразно использовать готовые, верифицированные IP-ядра SpaceWire от таких поставщиков, как Gaisler (теперь часть Frontgrade) или STAR-Dundee. Эти ядра обычно реализуют полный функционал CODEC, маршрутизаторов и интерфейсов.

Тщательная Верификация

Любая VHDL-реализация, особенно для космических применений, требует всесторонней верификации с использованием симуляций и, по возможности, аппаратного тестирования. Тестбенчи должны покрывать все возможные сценарии, включая корректную передачу, различные типы ошибок и граничные условия.

Часто Задаваемые Вопросы (FAQ)

В чем именно заключается "нечетная четность" в SpaceWire?

Нечетная четность означает, что общее количество единичных ('1') битов в проверяемой группе должно быть нечетным. В SpaceWire, согласно ECSS-E-ST-50-12C Rev.1, бит четности P_N символа N устанавливается таким образом, чтобы суммарное количество единиц в битах данных символа N (Data_N), флаге Данные/Управление следующего символа (DC_N+1) и самом бите четности P_N было нечетным. То есть, XOR_сумма(Data_N) XOR DC_N+1 XOR P_N должна равняться '1'.

Почему бит четности P_N зависит от флага DC_N+1 следующего символа?

Это особенность, унаследованная от стандарта IEEE1355. Включение флага D/C следующего символа в расчет четности предыдущего символа позволяет подтвердить корректность этого флага (и, следовательно, ожидаемую длину следующего символа) еще до того, как следующий символ будет полностью принят и декодирован. Это повышает надежность обнаружения ошибок на ранней стадии и помогает в синхронизации обработки символов.

Что происходит, если в VHDL-модуле обнаружена ошибка четности?

Обычно VHDL-модуль проверки четности выставляет специальный сигнал ошибки (например, parity_error_out в приведенном примере). Дальнейшие действия зависят от общей логики приемника SpaceWire CODEC и системы в целом. Возможные реакции включают: отбрасывание текущего символа или всего пакета, установка специального флага ошибки в пакете (например, EEP - Error End of Packet), уведомление управляющей логики или процессора, и в некоторых случаях даже инициирование сброса и переинициализации канала связи.

Как VHDL-приемник получает доступ к флагу D/C *следующего* символа для проверки четности *текущего*?

Это одна из сложностей реализации. Приемник должен иметь механизм "заглядывания вперед" или буферизации. Например, конечный автомат (FSM) приемника может декодировать флаг D/C входящего символа и временно сохранить его. Когда приходит следующий символ (для которого этот флаг был "следующим"), сохраненный флаг используется для проверки четности предыдущего символа. Это требует тщательной синхронизации и, возможно, одного-двух тактов задержки в конвейере обработки символов перед окончательной проверкой четности.
