Раскрытие секретов надежности: Верификация и отладка SpaceWire интерфейсов в VHDL проектах

Комплексный подход к обеспечению безупречной работы ваших космических систем связи.

Верификация и отладка интерфейсов SpaceWire, реализуемых на языке VHDL, являются краеугольными камнями при разработке высоконадежных систем, особенно в аэрокосмической отрасли. Ошибки на этом этапе могут привести к катастрофическим последствиям, поэтому применение строгих и всеобъемлющих методологий обязательно. В этом материале мы рассмотрим ключевые подходы к обеспечению соответствия стандарту ECSS-E-ST-50-12C и безупречной работы SpaceWire.

Ключевые моменты верификации и отладки

Многоуровневая верификация: Применение комплексного подхода, начиная от статического анализа VHDL-кода и формальных методов, продолжая разработкой детализированных тестбенчей и симуляцией, и заканчивая всесторонним аппаратным тестированием на ПЛИС (FPGA).
Специализированные инструменты и IP-ядра: Активное использование верификационных IP-ядер (Verification IP), продвинутых симуляторов (например, ModelSim, GHDL) и специализированных отладчиков для глубокого анализа протокола, повышения покрытия тестами и ускорения процесса разработки.
Фокус на критических аспектах протокола: Особое внимание уделяется проверке корректности маршрутизации пакетов, генерации и обработки временных кодов, реализации протокола удаленного доступа к памяти (RMAP), а также безопасной обработке пересечений тактовых доменов (CDC).

Фундаментальные методы верификации SpaceWire

Верификация SpaceWire интерфейсов — это многогранный процесс, направленный на подтверждение того, что VHDL-реализация полностью соответствует спецификациям стандарта (в частности, ECSS-E-ST-50-12C и ECSS-E-ST-50-52C для RMAP) и корректно функционирует во всех предусмотренных сценариях.

Тестовые стенды (Testbenches) и симуляция

Создание реалистичных сценариев

Разработка детализированных VHDL тестбенчей является основой функциональной верификации. Тестовые стенды имитируют окружение SpaceWire устройства, генерируя входные стимулы (данные, управляющие символы, временные коды) и проверяя выходные сигналы на соответствие ожидаемым результатам. Продвинутые тестбенчи, часто поставляемые с IP-ядрами SpaceWire, включают обширные наборы тестовых сценариев, покрывающие как штатную работу, так и различные ошибочные ситуации (например, ошибки передачи, нарушения протокола, потеря связи).

Автоматическая верификация в рамках тестбенча позволяет систематически проверять:

Корректность кодирования и декодирования символов данных (Data Characters), управляющих символов (Control Characters), NULL, FCT, EOP.
Работу механизма управления потоком.
Обнаружение и обработку ошибок.
Функционирование канального уровня, включая запуск и разрыв соединения.
Проверку непокрытых операторов VHDL, которые должны быть тщательно задокументированы.

Симуляция с использованием таких инструментов, как ModelSim или GHDL, позволяет наблюдать за поведением дизайна во времени и анализировать сигналы на различных уровнях иерархии.

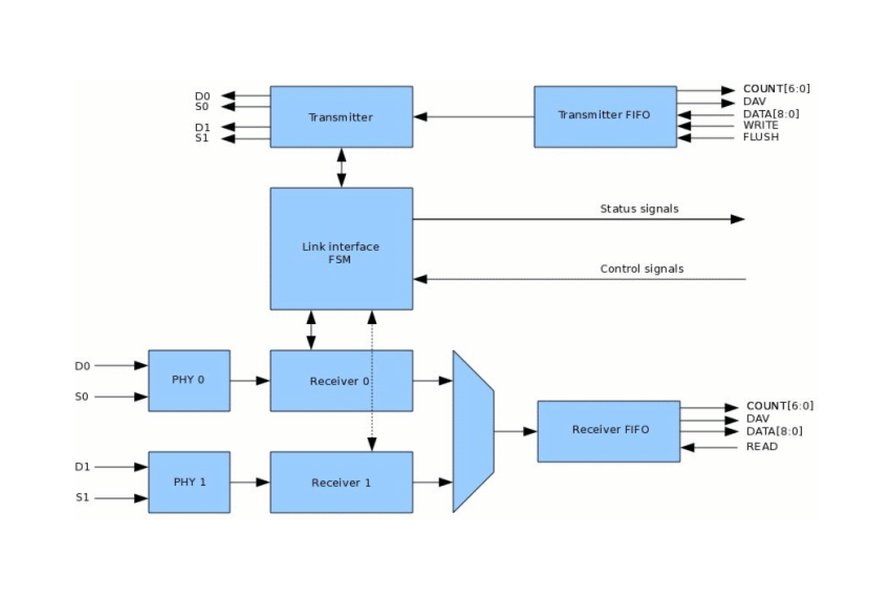

Пример IP-ядра SpaceWire CODEC, для которого необходима тщательная верификация с помощью тестбенчей.

Верификационные IP-ядра (Verification IP - VIP)

Ускорение и повышение качества верификации

Специализированные IP-ядра для верификации SpaceWire (SpaceWire VIP) представляют собой готовые, конфигурируемые компоненты тестбенчей, разработанные для всесторонней проверки соответствия стандарту. Они включают в себя модели передатчиков, приемников, мониторы протокола и генераторы последовательностей. Использование VIP значительно ускоряет разработку тестового окружения и обеспечивает более высокое покрытие тестами благодаря:

Обширным наборам предопределенных тестов, охватывающих большинство сценариев стандарта.
Удобному командному интерфейсу для управления симуляцией и конфигурацией узлов.
Поддержке проверки протокола RMAP (Remote Memory Access Protocol).
Возможности генерации сложных сценариев ошибок.
Часто включают визуальные отладчики протокола (например, Smart Visual Protocol Debugger), которые графически отображают транзакции и состояния, упрощая анализ проблем.

Формальные методы верификации

Математическая строгость для выявления скрытых ошибок

Формальные методы, такие как проверка моделей (model checking) и статический анализ VHDL-кода, применяются для математического доказательства корректности определенных свойств дизайна или для выявления ошибок на ранних стадиях проектирования без необходимости полной симуляции. Эти методы особенно эффективны для обнаружения трудноуловимых ошибок в сложных конечных автоматах, арбитрах или логике управления, характерных для SpaceWire маршрутизаторов и контроллеров. Статический анализ кода помогает выявить синтаксические проблемы, несоответствия стилю кодирования и потенциальные проблемы синтеза.

Анализ пересечения тактовых доменов (Clock Domain Crossing - CDC)

Обеспечение стабильности в многочастотных системах

Интерфейсы SpaceWire часто работают в системах с несколькими тактовыми доменами. Некорректная передача сигналов между такими доменами может привести к метастабильности и потере данных. CDC-анализ, выполняемый с помощью специализированных инструментов или путем тщательного проектирования и симуляции асинхронных интерфейсов, критически важен для обеспечения надежности. Проверяется правильность использования синхронизаторов, FIFO-буферов и других методик безопасной передачи данных между тактовыми доменами.

Верификация специфических функций SpaceWire

Проверка временных кодов и RMAP

Ключевые функции протокола SpaceWire требуют отдельного внимания при верификации:

Временные коды (Time Codes): Проверяется корректность генерации, передачи, приема и обновления регистра временных кодов. Также тестируется механизм распределенных прерываний, использующий временные коды, включая режимы с подтверждением (Acknowledge) и без него.
Протокол RMAP (ECSS-E-ST-50-52C): Если интерфейс поддерживает RMAP, необходимо верифицировать корректность операций чтения и записи в удаленную память и регистры, обработку подтверждений и ошибок RMAP. Многие VIP SpaceWire включают поддержку тестирования RMAP.
Маршрутизация и адресация: В системах с коммутаторами SpaceWire проверяется правильность маршрутизации пакетов от входных портов к выходным на основе путевой (path) и логической (logical) адресации.

Методы отладки SpaceWire интерфейсов

Отладка — это процесс локализации и устранения ошибок, выявленных на этапе верификации или при эксплуатации. Эффективная отладка требует сочетания программных и аппаратных подходов.

Отладка на уровне симуляции

Анализ сигналов и состояний в симуляторе

Большинство ошибок на начальных этапах выявляются и исправляются в процессе симуляции с использованием тестбенчей. Ключевые методы включают:

Визуализация сигналов (Waveform Viewing): Анализ временных диаграмм сигналов интерфейса (Data, Strobe, NULL, FCT, EOP и др.) для понимания последовательности событий и выявления аномалий.
Логгирование и трассировка: Вывод сообщений о ключевых событиях, состояниях конечных автоматов, содержимом передаваемых и принимаемых пакетов в консоль симулятора или в лог-файлы.
Точки останова (Breakpoints) и пошаговое выполнение: Возможность остановить симуляцию при определенных условиях или на определенной строке VHDL-кода для детального изучения текущего состояния системы.
Использование отладочных возможностей VIP: Многие VIP предоставляют расширенные функции логирования и визуализации транзакций, что упрощает понимание работы протокола.

Аппаратная отладка и тестирование на ПЛИС

Проверка в реальных условиях

После успешной симуляции VHDL-код синтезируется для целевой ПЛИС (FPGA) или СБИС (ASIC). Аппаратная отладка позволяет проверить работу интерфейса в реальных условиях эксплуатации и выявить проблемы, которые могли быть не замечены при симуляции (например, связанные с целостностью сигналов, реальными задержками, взаимодействием с другим оборудованием).

Внутрисхемные логические анализаторы: Многие САПР ПЛИС (например, Xilinx Vivado ILA, Intel SignalTap) позволяют захватывать и анализировать значения внутренних сигналов ПЛИС в реальном времени.
Внешние логические анализаторы и осциллографы: Используются для наблюдения за физическими сигналами на выводах ПЛИС и на линии связи SpaceWire. Это особенно важно для проверки качества сигналов LVDS.
Специализированные отладочные платы и оборудование: Существуют отладочные платы (например, на базе LEON3) и коммерческое оборудование (от STAR-Dundee и др.), оснащенные интерфейсами SpaceWire и инструментами для тестирования и анализа трафика.
Программные отладчики: Для систем на кристалле с процессорными ядрами (например, LEON3 с интерфейсом SpaceWire) могут использоваться программные отладчики (например, GRMON) для отладки драйверов и высокоуровневого ПО, взаимодействующего со SpaceWire.
Создание кастомных инструментов: Иногда разрабатываются специальные программы с графическим интерфейсом для отправки и приема тестовых пакетов SpaceWire, что упрощает интерактивную отладку.

Данное видео демонстрирует использование осциллографа R&S RTO2000 для отладки и верификации каналов SpaceWire, что является важным аспектом аппаратной отладки.

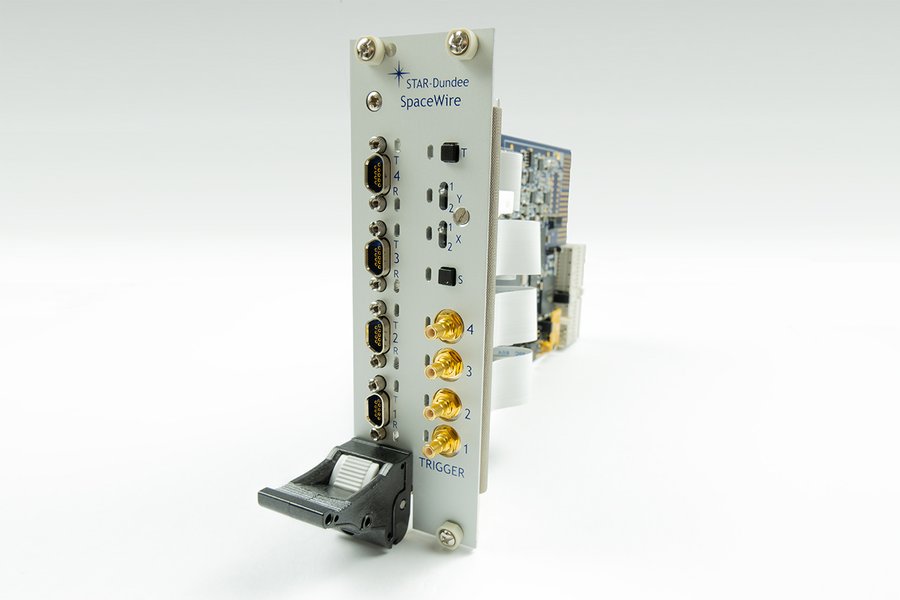

Аппаратные средства, такие как SpaceWire PXI Mk2, используются для тестирования и отладки SpaceWire систем в реальных условиях.

Сравнительная оценка методов верификации

Выбор методов верификации зависит от сложности проекта, требований к надежности и доступных ресурсов. Ниже представлена диаграмма, иллюстрирующая сравнительные характеристики некоторых ключевых методов верификации SpaceWire интерфейсов по таким параметрам, как полнота покрытия, сложность реализации, способность к раннему обнаружению ошибок и требуемые ресурсы. Значения являются оценочными и могут варьироваться в зависимости от конкретного проекта и инструментов.

Эта диаграмма помогает визуализировать, что, например, верификационные IP (VIP) обеспечивают высокую полноту покрытия при умеренной сложности внедрения, в то время как формальные методы сложны в реализации, но очень эффективны для раннего обнаружения специфических ошибок.

Обзор процесса верификации и отладки SpaceWire

Для лучшего понимания взаимосвязей между различными этапами и методами верификации и отладки SpaceWire интерфейсов на VHDL, ниже представлена ментальная карта. Она охватывает основные направления деятельности, начиная от анализа требований и заканчивая финальным тестированием на целевом оборудовании.

mindmap root["Верификация и Отладка SpaceWire на VHDL"] ["Методы Верификации"] ["Анализ VHDL-кода"] id1["Статический анализ"] id2["Соответствие стандартам кодирования"] ["Тестовые стенды (Testbenches)"] id3["Генерация стимулов"] id4["Автоматическая проверка результатов"] id5["Анализ покрытия кода (Coverage)"] ["Верификационные IP (VIP)"] id6["Готовые тестовые наборы"] id7["Модели протокола"] id8["Визуальные отладчики протокола"] ["Формальные методы"] id9["Проверка моделей (Model Checking)"] id10["Доказательство свойств"] ["CDC-анализ"] id11["Проверка синхронизаторов"] id12["Предотвращение метастабильности"] ["Специализированные проверки"] id13["Верификация временных кодов"] id14["Верификация протокола RMAP"] id15["Проверка маршрутизации"] ["Методы Отладки"] ["Отладка на уровне симуляции"] id16["Анализ Waveform"] id17["Логгирование и трассировка"] id18["Использование точек останова"] ["Аппаратная отладка"] id19["Внутрисхемные анализаторы (ILA, SignalTap)"] id20["Внешние осциллографы и анализаторы"] id21["Специализированные отладочные платы"] id22["Программные отладчики (GRMON)"] ["Ключевые Аспекты"] ["Соответствие стандартам"] id23["ECSS-E-ST-50-12C (SpaceWire)"] id24["ECSS-E-ST-50-52C (RMAP)"] ["Инструментарий"] id25["Симуляторы (ModelSim, GHDL)"] id26["САПР ПЛИС (Vivado, Quartus)"] ["IP-ядра SpaceWire"] id27["Коммерческие (STAR-Dundee, Gaisler)"] id28["Открытые (OpenCores)"]

Эта карта иллюстрирует, что процесс верификации и отладки является итеративным и включает множество взаимосвязанных активностей, каждая из которых вносит свой вклад в обеспечение конечного качества и надежности SpaceWire интерфейса.

Сводная таблица методов

Для наглядности, сведем основные методы верификации и отладки SpaceWire интерфейсов в VHDL проектах в таблицу, указав их ключевые характеристики.

Метод	Описание	Преимущества	Недостатки/Особенности
VHDL Тестбенчи	Создание VHDL-кода для имитации окружения и подачи тестовых воздействий на разрабатываемый модуль (DUT).	Гибкость, возможность детального контроля и наблюдения за сигналами DUT, основа для регрессионного тестирования.	Трудоемкость создания сложных сценариев, полнота покрытия зависит от качества тестбенча.
Верификационные IP (VIP)	Использование готовых, предварительно верифицированных моделей протокола SpaceWire и компонентов тестбенча.	Ускорение разработки тестового окружения, высокое покрытие стандарта, наличие готовых тестовых сценариев и проверок.	Могут быть коммерческими (стоимость), требуют изучения API для конфигурации.
Формальные методы верификации	Математический анализ VHDL-модели для доказательства свойств или поиска ошибок без симуляции.	Способность находить трудноуловимые ошибки, исчерпывающая проверка для заданных свойств, раннее обнаружение проблем.	Высокая сложность, требует специальных знаний, может быть ресурсоемким для больших дизайнов, не всегда применим ко всему дизайну.
Анализ пересечения тактовых доменов (CDC)	Проверка корректности передачи сигналов между асинхронными тактовыми доменами.	Предотвращение метастабильности и потери данных, повышение общей надежности системы.	Требует специализированных инструментов или тщательного ручного анализа и проектирования.
Аппаратная верификация/отладка на ПЛИС	Тестирование синтезированного VHDL-кода на реальном оборудовании (ПЛИС).	Проверка в реальных условиях, выявление проблем, связанных с физической реализацией, взаимодействием с другим оборудованием.	Более позднее обнаружение ошибок, ограниченная наблюдаемость внутренних сигналов (без спец. инструментов), трудоемкость настройки.
Отладка с помощью симулятора	Использование инструментов симулятора (waveform viewer, breakpoints, logging) для анализа поведения дизайна.	Полная видимость всех сигналов, контроль над временем, повторяемость сценариев.	Моделирование может не учитывать все аспекты реального оборудования, длительное время симуляции для сложных систем.
Отладка с помощью внутрисхемных анализаторов	Использование встроенных в ПЛИС логических анализаторов (ILA, SignalTap) для захвата сигналов в реальном времени.	Наблюдение за сигналами внутри ПЛИС на работающем устройстве, помогает отлаживать проблемы, проявляющиеся только на аппаратуре.	Ограниченное количество наблюдаемых сигналов и глубина буфера, вносит небольшие задержки.

Часто задаваемые вопросы (FAQ)

Что такое SpaceWire и почему его верификация так важна?

SpaceWire – это стандарт высокоскоростной последовательной связи (до 400 Мбит/с на линию), разработанный Европейским Космическим Агентством (ESA) специально для использования на борту космических аппаратов. Он обеспечивает обмен данными между полезной нагрузкой, процессорами, памятью и другими подсистемами. Верификация SpaceWire интерфейсов критически важна из-за экстремальных требований к надежности в космосе, где ремонт или замена оборудования невозможны. Любая ошибка в реализации может привести к сбою миссии.

Какие основные стандарты регламентируют SpaceWire?

Основным стандартом, описывающим протокол SpaceWire, является ECSS-E-ST-50-12C "SpaceWire - Links, nodes, routers and networks". Для протокола удаленного доступа к памяти (RMAP), часто используемого поверх SpaceWire, действует стандарт ECSS-E-ST-50-52C "SpaceWire - Remote Memory Access Protocol". Верификация должна подтверждать соответствие этим документам.

Можно ли обойтись только симуляцией при верификации SpaceWire?

Хотя симуляция с использованием тестбенчей является мощным инструментом, ее одной обычно недостаточно для полной уверенности в корректности SpaceWire интерфейса, особенно для критически важных приложений. Симуляция может не учесть все нюансы реального аппаратного обеспечения, тайминговые аспекты на высоких скоростях или проблемы целостности сигнала. Поэтому рекомендуется комплексный подход, включающий также формальные методы, CDC-анализ и обязательное аппаратное тестирование на ПЛИС или прототипе СБИС.

Какие инструменты чаще всего используются для VHDL симуляции?

Наиболее популярными инструментами для симуляции VHDL-кода являются коммерческие симуляторы, такие как ModelSim/Questa (Siemens EDA), VCS (Synopsys), Xcelium (Cadence), а также бесплатные и открытые симуляторы, например, GHDL. Выбор инструмента часто зависит от бюджета проекта, требований к производительности симуляции и интеграции с другими средствами разработки.

В чем преимущество использования готовых IP-ядер SpaceWire?

Использование готовых, предварительно верифицированных IP-ядер SpaceWire (от таких поставщиков, как Gaisler (Cobham Gaisler), STAR-Dundee, или из открытых источников, как OpenCores) значительно сокращает время разработки и снижает риски. Эти ядра уже прошли тщательную верификацию, часто поставляются с подробной документацией, примерами использования и тестбенчами. Это позволяет разработчикам сосредоточиться на системной интеграции и функциональности своего приложения, а не на низкоуровневой реализации протокола.
