Симуляция работы SPI в LabVIEW

Полное руководство по моделированию SPI-интерфейса в LabVIEW

Ключевые выносы

Настройка среды LabVIEW и необходимых модулей – обеспечение корректной работы симуляции с помощью FPGA и готовых библиотек.
Пошаговое создание виртуального SPI-интерфейса – использование VIs, state machines и симуляцию линий передачи данных.
Инструменты отладки и тестирования – проверка правильности работы симуляции с помощью визуализации и логического мониторинга.

Основные аспекты симуляции SPI

SPI (Serial Peripheral Interface) – это последовательный синхронный интерфейс, широко используемый для обмена данными между микроконтроллерами и периферийными устройствами. Моделирование SPI в LabVIEW может значительно упростить отладку и разработку приложений, поскольку позволяет протестировать поведение интерфейса без подключения реального оборудования. В этом подробном руководстве мы рассмотрим основные этапы, подходы и инструменты для симуляции SPI в LabVIEW, а также обсудим особенности использования FPGA и специализированных библиотек.

Подготовка среды

Необходимое программное обеспечение и модули

Первоначально важно убедиться, что установлены следующие элементы:

LabVIEW: Основная версия LabVIEW для создания виртуальных инструментов (VI).
LabVIEW FPGA Module: Требуется для реализации точного контроля над сигналами и временными задержками, особенно если необходимо смоделировать высокоскоростные приложения.
Библиотеки и IP-блоки: National Instruments (NI) предоставляет готовые примеры, драйверы и библиотеки для реализации SPI-интерфейса. Использование VIPM (VI Package Manager) позволит быстро установить необходимые пакеты, например, NI SPI IP Toolkit или сторонние библиотеки, такие как SPIVI.

Аппаратные компоненты (для тестирования с реальным оборудованием)

В случае необходимости проверки корректности модели можно подключить физическое оборудование, например:

NI USB-8451 – устройство, позволяющее обеспечить связь SPI между ПК и внешними модулями.
Виртуальные устройства и модели – для полной симуляции без физического подключения.

Пошаговое руководство по симуляции SPI

Далее представлено подробное описание процесса создания виртуальной модели SPI-интерфейса в LabVIEW, начиная от базовых принципов до этапов тестирования и отладки.

Этап 1: Изучение основных принципов SPI

Структура линий SPI

Основной интерфейс SPI использует следующие линии:

MOSI (Master Out Slave In) – линия для передачи данных от мастер-устройства к слейву.
MISO (Master In Slave Out) – линия для передачи данных от слейва к мастеру.
SCLK (Serial Clock) – тактовая частота, синхронизирующая обмен данными.
CS (Chip Select) – линия выбора конкретного периферийного устройства для коммуникации.

Понимание этих линий и их взаимодействия необходимо для настройки симуляции и обеспечения корректного обмена данными.

Этап 2: Настройка SPI-параметров в LabVIEW

Конфигурация параметров интерфейса

При моделировании необходимо задать ключевые параметры SPI, такие как:

Частота тактовой частоты (SCLK): Определяет скорость передачи данных. Частота должна соответствовать требованиям как устройства, так и периферии.
Полярность тактового сигнала (CPOL): Определяет уровень сигнала в состоянии покоя.
Фаза тактового сигнала (CPHA): Определяет, на каком фронте тактового сигнала происходит передача данных.
Конфигурация линии Chip Select (CS): Управление выбором устройства, участвующего в обмене данными.

Основное внимание уделяется синхронизации и настройке таймингов, поскольку даже небольшие несоответствия могут привести к ошибкам в обмене данными.

Использование state machines для управления передачей

Для управления процессом передачи данных рекомендуется использовать механизм конечных автоматов (state machines). Такой подход позволяет:

Логически разделить процесс передачи и приема данных.
Обрабатывать различные состояния, такие как инициализация, ожидание, передача и завершение соединения.
Упростить отладку за счет структурированного алгоритма работы.

Реализация виртуального SPI-интерфейса

Реализация виртуальной модели SPI в LabVIEW предполагает создание виртуального инструмента, который будет эмулировать отправку и прием данных. Этот процесс можно разбить на несколько этапов.

Создание виртуального инструмента (VI)

Шаг 1: Инициализация и настройка

Начните с создания нового VI в LabVIEW. В рабочей области разместите блоки, необходимые для инициализации SPI-интерфейса. В этом этапе задаются основные конфигурационные параметры:

Настройка частоты SCLK.
Задание параметров CPOL и CPHA.
Определение режима работы CS.

Шаг 2: Симуляция передачи данных

Используйте циклы, такие как While Loop, для создания непрерывного процесса обмена данными. В каждом цикле можно выполнять следующие действия:

Проверка наличия команды на отправку.
Передача данных через виртуальную линию MOSI или обработка входящего сигнала с MISO.
Логирование и визуализация данных с помощью элементов интерфейса LabVIEW, таких как графики или индикаторы.

Шаг 3: Интеграция state machine

Включите state machine для управления фазами передачи данных. Структурированный алгоритм позволит:

Отправлять данные при активации команды передачи (например, по нажатию кнопки на фронтальной панели).
Плавно переключаться между состояниями ожидания, передачи и чтения данных.
Обрабатывать ошибки или сигнал завершения работы.

Использование FPGA для точного моделирования

Преимущества FPGA

Применение модуля LabVIEW FPGA позволяет детально симулировать работу SPI на уровне аппаратного обеспечения. Это полезно для высокоскоростных приложений, где критична точность временных задержек и синхронизации. При использовании FPGA вы получаете:

Точный контроль над временными интервалами
Эмуляцию работы до восьми устройств на одном порту
Использование Special-Cycle Timed Loops для управления данными

Инструменты и библиотеки для FPGA

Используйте готовые IP-блоки и примеры от National Instruments. Некоторые библиотеки, доступные через VIPM, значительно упрощают интеграцию с FPGA и предлагают готовые реализации SPI-интерфейса. Также стоит обратить внимание на открытые репозитории, которые могут предоставить исходный код для дальнейшей адаптации под ваши нужды.

Отладка и тестирование симуляции

После создания модели симуляции важно провести тестирование и отладку для проверки корректности работы SPI-интерфейса. LabVIEW предоставляет целый набор инструментов, которые помогут в этом процессе:

Инструменты визуализации и мониторинга

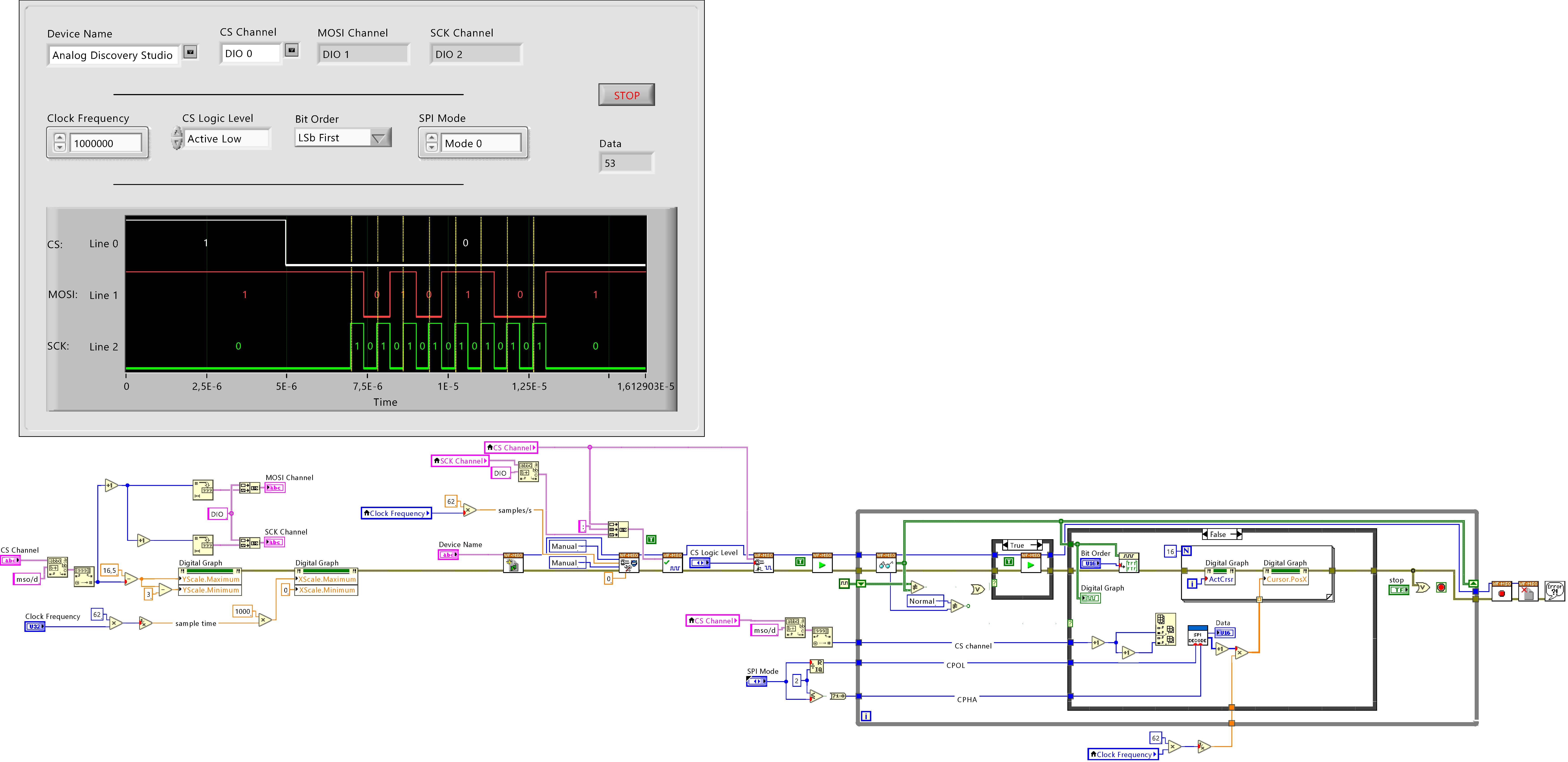

Фронтальная панель для визуализации данных

Создайте удобную фронтальную панель, где отображаются:

Логические уровни сигналов MOSI, MISO, SCLK и CS.
Показания таймингов и задержек, что позволяет отследить корректность синхронизации.
Логи передачи данных для быстрого обнаружения ошибок.

Использование средств отладки LabVIEW

Для эффективной отладки используйте такие инструменты как:

Probe Watch Window: Позволяет следить за значениями переменных и временными задержками в реальном времени.
Логические анализаторы: Могут быть интегрированы как внутренние инструменты LabVIEW для отслеживания переходов состояний и проверок сигналов.
Отладочные индикаторы: Упрощают диагностику на фронтальной панели, предоставляя мгновенную обратную связь.

Циклы тестирования и обработка ошибок

Проверка различных сценариев передачи

При симуляции важно протестировать модель по нескольким сценариям:

Нормальное состояние передачи данных, когда все сигналы синхронизированы.
Ошибочные условия, такие как потеря синхронизации или неправильная полярность сигнала.
Сценарии с различными временными задержками для проверки устойчивости алгоритма state machine.

Анализ результатов тестирования

После проведения испытаний результаты следует анализировать с помощью визуальных отчетов и логов. Это может включать построение графиков временных интервалов, анализ задержек и корректировки алгоритма state machine для устранения выявленных ошибок.

Обзор рабочей структуры симуляции SPI

Для лучшего понимания процесса симуляции можно рассмотреть следующую схематическую таблицу, отображающую основные этапы и компоненты модели SPI в LabVIEW:

Этап	Описание	Ключевые компоненты
Инициализация	Запуск VI, настройка параметров SPI, инициализация FPGA при необходимости.	LabVIEW, FPGA Module, конфигурационные параметры (SCLK, CPOL, CPHA, CS)
Симуляция передачи	Выполнение циклических операций передачи и приема данных с использованием state machine.	While Loop, блоки передачи, визуализаторы на фронтальной панели
Отладка	Использование инструментов LabVIEW для мониторинга и проверки работы интерфейса.	Probe Watch Window, логические анализаторы, индикаторы ошибок
Тестирование	Проведение тестов в различных сценариях, анализ логов, коррекция временных задержек.	Циклы тестирования, аналоги физического оборудования или виртуальные устройства

Применение FPGA для более детальной симуляции

Если ваша задача требует моделирования SPI на уровне аппаратного обеспечения, использование LabVIEW FPGA предоставляет уникальные преимущества:

Особенности симуляции с FPGA

Точное управление сигналами

При использовании FPGA вы получаете полный контроль над каждым аспектом передачи данных, благодаря чему можно моделировать:

Точные временные задержки и синхронизацию сигналов.
Работу для нескольких устройств (до 8 на одном порту).
Single-Cycle Timed Loop, позволяющий осуществлять передачу данных в реальном времени.

Интеграция готовых библиотек

На рынке доступно множество готовых решений и библиотек для SPI, которые можно интегрировать в LabVIEW FPGA. Это существенно сокращает время разработки и позволяет сосредоточиться на тестировании алгоритмов и оптимизации работы интерфейса.

Дополнительные рекомендации и лучшие практики

Для эффективной и безопасной симуляции работы SPI в LabVIEW следует учитывать следующие рекомендации:

Оптимизация алгоритмов

Корректная настройка таймингов

Настройка правильных временных интервалов между сигналами – один из ключевых факторов успешной симуляции. Небольшие несоответствия в таймингах могут привести к потере данных или ошибкам синхронизации.

Использование тестовых сценариев

При разработке модели симуляции стоит предусмотреть тестовые сценарии, которые позволят проверять поведение системы при различных условиях:

Стандартный режим передачи без ошибок.
Случаи потери синхронизации и обработки ошибок.
Экстремальные условия с высокой нагрузкой или изменением параметров интерфейса.

Ресурсное обеспечение и документация

Официальные примеры и учебные материалы

Обратитесь к официальной документации National Instruments, а также к учебным материалам и примерам, предоставляемым сообществом LabVIEW. Это позволит:

Быстро ознакомиться с типовой реализацией SPI.
Найти готовые шаблоны для дальнейшей модификации под ваши задачи.
Избежать распространённых ошибок при симуляции.

Ключевые таблицы и структуры кода

Ниже представлен упрощённый пример псевдокода для создания симуляции SPI в LabVIEW. Этот пример демонстрирует базовую структуру приложения, включающего инициализацию, цикл передачи данных и завершение работы SPI-соединения:


// Инициализация SPI
Call SPI_Configure.vi with parameters:
    - Clock Frequency
    - CPOL and CPHA settings
    - Chip Select configuration

// Основной цикл симуляции
While Loop (until Stop Button Pressed)
    Check for "Send" command:
        If command received then
            Call SPI_Write.vi (for transmission)
            Optionally call SPI_WriteRead.vi for full-duplex communication
        End if
End While Loop

// Завершение работы SPI
Call SPI_Close.vi

Этот псевдокод иллюстрирует первичные этапы работы, их можно адаптировать и расширять в зависимости от сложности вашей задачи и специфики оборудования.

Интеграция с виртуальными устройствами

Если отсутствует возможность использования возбудимых устройств или FPGA, LabVIEW позволяет создать моделируемые виртуальные устройства. Такие модели обеспечивают имитацию передачи и приема сигналов SPI с использованием:

Виртуальных линий передачи данных на основе внутренних симуляторов.
Эмуляции ответных сигналов для проверки корректности алгоритма.
Отображения результатов в режиме реального времени с помощью фронтальной панели LabVIEW.

Преимущества виртуальной симуляции

Минимизация затрат и рисков

Использование виртуальных устройств позволяет:

Сократить затраты на оборудование.
Уменьшить риск повреждения реальных компонентов во время тестирования.
Отладить программную логику перед переходом на физическую реализацию.

Виртуальные модели хорошо подходят для предварительного тестирования и проверки концепций, позволяя разработчикам сосредоточиться на оптимизации алгоритмов без необходимости постоянного доступа к реальному оборудованию.
