Berekening en Overwegingen van de Watervatgrootte voor Sprinklersystemen

Een diepgaande gids voor het bepalen van de benodigde capaciteit in m³

Belangrijke Inzichten

• Afstemming op toepassingssituatie: Het benodigde volume varieert sterk afhankelijk van het type toepassing (brandbeveiliging in gebouwen versus irrigatie in tuinen of sportvelden).
• Hydraulische berekeningen en regelgeving: De exacte grootte wordt bepaald door hydraulische berekeningen en naleving van specifieke normen en voorschriften.
• Factoren voor ontwerp en werking: Variabelen zoals sproeidichtheid, gebruiksduur, waterdruk en installatiecapaciteit spelen een fundamentele rol bij de bepaling van de watervatgrootte.

Inleiding

Het bepalen van de juiste grootte voor een watervat voor sprinklersystemen is een fundamentele stap voor zowel brandbeveiligingsoplossingen in gebouwen als irrigatiesystemen voor buitenruimtes zoals tuinen, sportvelden en landbouwgebieden. De keuze voor het volume van het watervat (gemeten in kubieke meter, m³) gaat verder dan een simpele berekening van de benodigde waterhoeveelheid – het vereist een diepgaand begrip van het systeemontwerp, de operationele vereisten en de geldende normeringen. In deze uitgebreide verhandeling worden de essentiële factoren en methodologieën belicht die betrokken zijn bij de berekening van de optimale watervatgrootte, zodat u weloverwogen beslissingen kunt nemen die zowel veiligheid als efficiëntie verhogen.

Fundamentele Bepalende Factoren

1. Systeemtype en Toepassingsgebied

Het eerste aspect dat u moet overwegen, is het type sprinklersysteem en het toepassingsgebied. De eisen variëren namelijk afhankelijk van of het systeem in een gebouw wordt gebruikt voor brandbeveiliging of in een buitenomgeving voor irrigatie. Voor brandbeveiligingssystemen moet het watervat in staat zijn om gedurende een bepaalde tijd continu water te leveren – vaak tussen de 60 tot 90 minuten – terwijl bij irrigatiesystemen de focus ligt op het effectief bevochtigen van plantbedden of sportvelden.

Brandbeveiligingssystemen

In scenario’s zoals brandbeveiliging dienen watervaten vaak te voldoen aan strenge eisen op basis van regelgeving, zoals de normen die in Nederland gelden (NEN 3215, NEN 9999 en soortgelijke richtlijnen). Het volume in deze situaties moet garant staan voor een continue watervoorziening, onafhankelijk van externe aanvoeren. De benodigde watervoorraad kan variëren van enkele tientallen kubieke meters tot veel grotere volumes (soms meer dan 185 m³), afhankelijk van de brandrisico-classificatie van het gebouw, het aantal sprinklerkoppen en de geschatte brandduur.

Irrigatiesystemen

Voor buitengebruik, zoals in tuinen, sportvelden en landbouwgebieden, wordt de benodigde capaciteit meestal gemaakt op basis van de irrigatiebehoefte over een bepaalde periode. Hier wordt vaak uitgegaan van een gebruiksduur van één tot twee uur per irrigatiecyclus en het verbruik per uur, wat kan variëren tussen 3,8 m³ en 11,4 m³, afhankelijk van de grootte en efficiëntie van de sprinklerkoppen. Afhankelijk van de irrigatieplanning en -frequentie kan het nodig zijn om een hoger volume te kiezen om watertekorten te voorkomen.

2. Sproeidichtheid en Waterverbruik

Het waterverbruik van een sprinklersysteem wordt vaak uitgedrukt in termen van gallons per uur of liter per minuut per vierkante meter. Voor brandbeveiliging in gebouwen kan de spreidkracht variëren tussen 11 en 30 liter per minuut per vierkante meter, wat aangeeft dat de vereiste hoeveelheid water sterk afhankelijk is van het te besproeien oppervlak en de gewenste intensiteit van de waterstraal. De conversie van gallons naar kubieke meter (waarbij 1 gallon ongeveer 0,00378541 m³ is) helpt om bruikbare eenheden te verkrijgen voor de berekening van het benodigde watervolume.

Voor bijvoorbeeld een sprinkler die 1.000 gallon per uur verbruikt:

• 1.000 gallon/uur ≈ 3,78541 m³/uur
• 3.000 gallon/uur ≈ 11,35623 m³/uur

Indien de sprinklersystemen gedurende één uur in werking zijn, ligt de vereiste capaciteit tussen deze waarden. Bij een operationele tijd van twee uur of langer, moet het volume dienovereenkomstig worden verdubbeld of aangepast.

3. Regels, Normen en Professionele Calculaties

Naast de toegespitste operationele parameters, spelen ook de specifieke regels en normen een cruciale rol bij het bepalen van de juiste watervatgrootte. Zowel bij brandbeveiliging als bij de irrigatie van buitenruimtes kunnen wettelijke eisen en certificeringseisen de minimale capaciteit bepalen. Vaak worden volledige hydraulische berekeningen uitgevoerd door specialisten, wat inhoudt dat alle relevante factoren, zoals waterdruk en doorvoersnelheid, nauwkeurig in overweging worden genomen.

Het is cruciaal om de volgende elementen in overweging te nemen:

• De brandriskoclassificatie en de bijbehorende vereisten van de locatie.
• De spreidkracht en het aantal sprinklerkoppen dat actief zal zijn tijdens gebruik.
• Normen zoals de Nederlandse NEN 3215 en NEN 9999, die de minimale vereisten specificeren voor brandveiligheid.
• De mogelijkheid van een wateraanvoer, wat invloed kan hebben op de grootte van de buffertank indien er geen onbeperkte watervoorraad beschikbaar is.

4. Operationele Overwegingen en Risicoanalyse

Bij het ontwerp van een sprinklersysteem is het belangrijk om niet alleen naar het gemiddelde verbruik per uur te kijken, maar ook naar uitzonderlijke omstandigheden. In brandbeveiligingssystemen is het van vitaal belang dat het reservoir voldoende capaciteit heeft om de sprinklerkoppen te voeden voor de totale duur van de brandbestrijding. Dit kan betekenen dat de berekende watervatgrootte wordt verhoogd als voorzorgsmaatregel, om fluctuaties in waterdruk of onverwacht hogere verbruiksniveaus op te vangen.

Andere kritieke factoren zijn:

• De consistentie van de waterafgifte zodat de druk niet te veel daalt tijdens de werking.
• De geografische locatie en de bijbehorende wateraanvoerlimieten.
• Het onderhoud en de tijdige inspectie van zowel het reservoir als de sprinklers om optimale werking te garanderen.

Praktische Berekeningsmethoden

Voorbeeldberekening voor Irrigatiesystemen

Stap 1: Bepalen van de waterconsumptie per uur

Stel, een systeem verbruikt tussen de 1.000 en 3.000 gallons per uur. De berekening in m³ is als volgt:

• Minimum: 1.000 gallon/uur x 0,00378541 = 3,78541 m³/uur
• Maximum: 3.000 gallon/uur x 0,00378541 = 11,35623 m³/uur

Dus, als het systeem één uur in werking is, zijn ongeveer 3,8 m³ tot 11,4 m³ water nodig. Voor een werking van twee uur moeten deze waarden verdubbeld worden:

• Minimum: 7,57 m³
• Maximum: 22,71 m³

Stap 2: Aanpassen van het volume aan de operationele context

Bij een irrigatiesysteem is het belangrijk om te bepalen hoe vaak en voor hoe lang de sprinklers ingeschakeld zijn. Een systeem dat dagelijks één uur sproeit heeft andere eisen dan een systeem dat in noodsituaties gedurende 90 minuten water moet leveren.

Voorbeeldberekening voor Brandbeveiligingssystemen

Stap 1: Identificeren van de blootstellingsrisico’s en vereiste brandduur

Voor brandbeveiliging is het primaire doel om ervoor te zorgen dat de sprinklerkoppen minimaal 60 tot 90 minuten continue werking hebben. Dit betekent dat het reservoir groot genoeg moet zijn om gedurende deze tijd een constante waterstroom te bieden. De berekening vereist naast de gemiddelde waterconsumptie ook een veiligheidsmarge.

Bij een gemiddelde waterafgifte (uitgedrukt in liter per minuut per sprinkler) wordt het totale volume bepaald door de volgende parameters:

• Het aantal sprinklerkoppen.
• De doorstroomsnelheid (bijvoorbeeld 60-100 liter per minuut per sprinkler).
• De totale beoogde operationele tijd (in minuten).

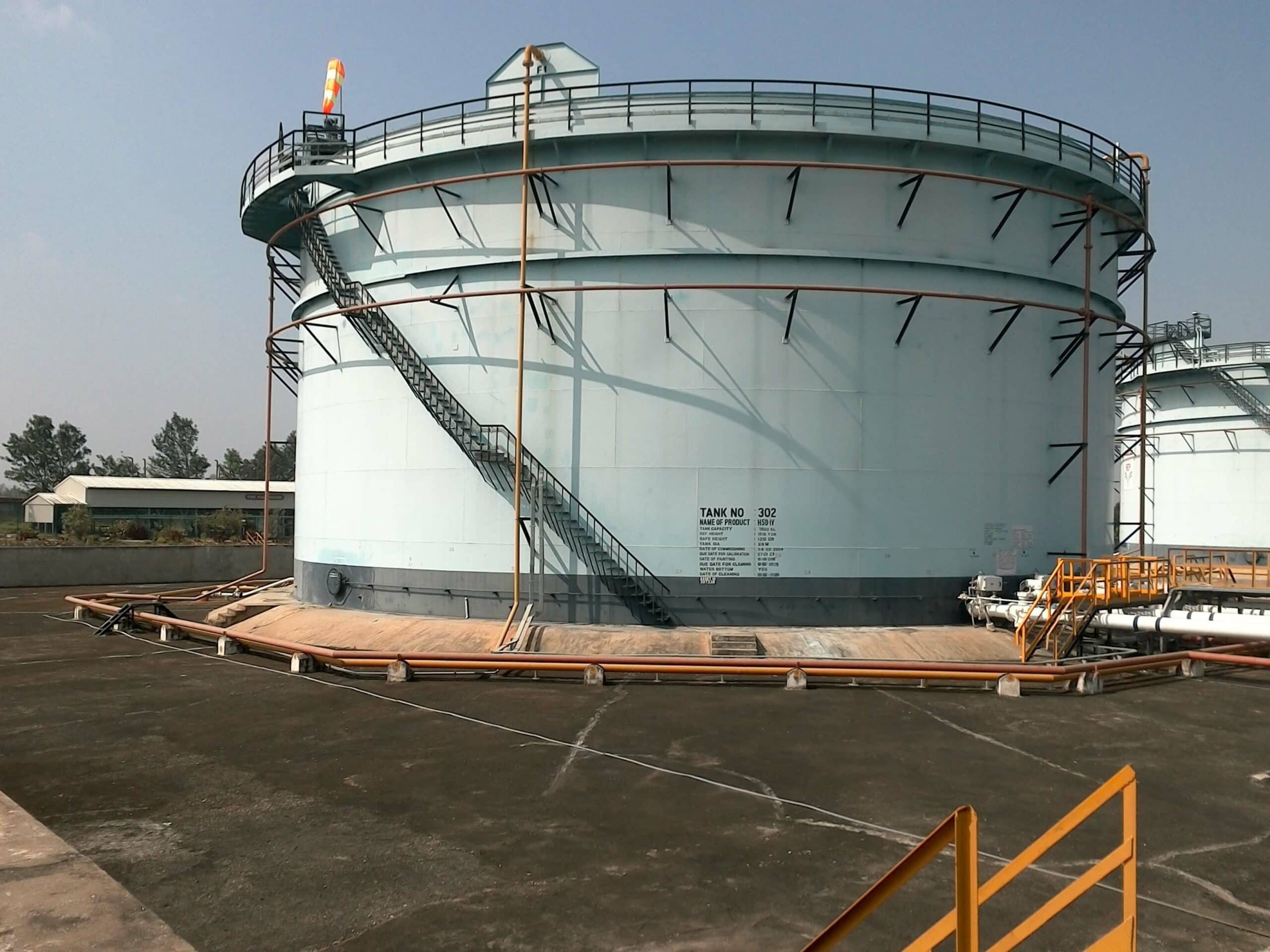

Men moet er rekening mee houden dat voor grotere en complexere gebouwen er vaak waterreservoirs nodig zijn die oplopen tot tientallen of zelfs honderden kubieke meters.

In Overweging Te Nemen Parameter Details

Hydraulische Berekeningen

Hydraulische berekeningen vormen een essentieel onderdeel van de definitieve bepaling van de waterbehoefte. Deze berekeningen omvatten:

• Het bepalen van de vereiste waterdruk en de invloed daarvan op de doorstroming.
• Beschrijving en modellering van de leidingsystemen die het water naar de sprinklerkoppen transporteren.
• Anaylse van drukverliezen over de afstand en door eventuele bochten of verticale stijgingen.

Met behulp van deze berekeningen kunnen ingenieurs vaststellen welk volume nodig is om, in combinatie met de beschikbare waterdruk, de sprinklers op de gewenste prestaties te laten werken gedurende de vereiste tijd.

Regelgeving en Normen

Voor zowel brandbeveiliging als irrigatie gelden specifieke normen die de minimale watervoorziening voorschrijven. In Nederland, bijvoorbeeld, maken normen zoals NEN 3215 en NEN 9999 deel uit van de vereisten voor sprinklerinstallaties in gebouwen. Hier worden vereisten geformuleerd zoals:

• Minimale operationele tijden (meestal 60 tot 90 minuten).
• Standaard waterverbruiken, gebaseerd op de eigenschappen van het gebouw en het risico dat aanwezig is.
• Veiligheidsmarges om te compenseren voor fluctuaties in waterdruk en eventuele operationele storingen.

Praktische Aanbevelingen en Best Practices

Naast de theoretische berekeningen is het essentieel om de aanbevelingen en best practices van professionals in het veld te volgen. Enkele praktische aanbevelingen zijn:

• Diversificatie van waterbronnen: Overweeg de combinatie van een groot watervat met een externe waterleiding. Indien er een constante aanvoer aanwezig is, kan men een kleiner reservoir gebruiken dat fungeert als buffer.
• Onderhoud en periodieke inspecties: Regelmatig onderhoud waarborgt dat het reservoir en de bijbehorende leidingen in optimale staat blijven, zodat de berekende capaciteit ook daadwerkelijk beschikbaar is in noodsituaties.
• Consultatie van specialisten: Het inschakelen van een brandveiligheidsspecialist of sprinklerontwerper is vaak de beste manier om tot een nauwkeurige bepaling te komen. Zij kunnen onder andere hydraulische berekeningen uitvoeren en de specifieke systeemvereisten beoordelen.

Overzichtelijke Tabel met Belangrijke Parameters

Synthese en Specifieke Aanbevelingen

Wanneer u de benodigde capaciteit van een watervat voor een sprinklersysteem vaststelt, is het essentieel om een holistische benadering te volgen:

Ten eerste, verandering in het gebruiksdoel (brandbeveiliging versus irrigatie) leidt tot verschillende vereisten. Voor brandbeveiligingssystemen is het cruciaal om een reserve watervolume te bezitten dat voldoende is voor een lange periode (meestal 60 tot 90 minuten) en rekening houdt met het totale risico en de configuratie van het gebouw. Dit kan in gehouden dat het volume aanzienlijk hoger is, bijvoorbeeld 50 tot meer dan 185 m³, afhankelijk van het aantal actieve sprinklerkoppen en de dispersie-eisen.

Aan de andere kant, voor irrigatiesystemen, waar de operationele tijd normaliter korter is (1 tot 2 uur per sessie) en het waterverbruik meer toerekenbaar is, kan een berekening die vertrekt van het aantal gallons per uur – omgezet in kubieke meters – een geschiktere maat zijn. Bijvoorbeeld, een sprinklersysteem dat 1.000 tot 3.000 gallon per uur verbruikt vereist voor één uur werking tussen de 3,8 en 11,4 m³ water, terwijl dit volume naar verhouding wordt verhoogd als het systeem voor meerdere uren in werking is.

Het opstellen van een gedetailleerd plan dat rekening houdt met de hydraulische parameters, de risicoanalyse en de relevante regelgeving is aanbevolen. Dit plan leidt tot de keuze tussen een vast reservoir en aanvullende externe wateraanvoer, waarbij het reservoir idealiter minstens 2/3 van het berekende waterverbruik dient te dekken, om een veiligheidspadding te behouden voor het geval dat er fluctuaties zijn in de wateraanvoer.

Adviezen voor de Praktische Implementatie

Voor zowel professionele implementatie als doe-het-zelfprojecten geldt dat een uitgebreide analyse nodig is. De volgende stappen kunnen u helpen bij een nauwkeurige bepaling:

• Inventariseer de operationele vereisten: Bepaal de dagelijkse of noodsituatie gebruikstijd, het aantal actieve sprinklerkoppen, en de waterafgifte per sprinkler.
• Gebruik conversiefactoren: Zet het verbruik per uur om van gallons naar m³, gebruikmakend van de factor 0,00378541 m³ per gallon.
• Voer hydraulische berekeningen uit: Laat een specialist de drukverliezen en doorstroomsnelheden berekenen om te garanderen dat het water daadwerkelijk bij de sprinklers aankomt met voldoende druk.
• Neem regelgeving en normeringen in acht: Raadpleeg de lokale bouw- en brandveiligheidsvoorschriften om te bepalen welke minimale watervoorraad vereist is voor uw specifieke situatie.

Door deze stappen te volgen en de bovenstaande criteria te evalueren, kunt u een watervat kiezen dat niet alleen voldoet aan de operationele eisen maar ook een betrouwbare en veilige werking garandeert.

Scenario’s en Aanpassingsmogelijkheden

Er zijn meerdere scenario’s waarin de berekende capaciteit aangepast moet worden:

• Scenario 1: Een residentieel gebouw met een sprinklerinstallatie voor brandbeveiliging. Hier komt het aan op een snelle respons in noodgevallen. Bij een gemiddelde waterstraaluitgang en een tijdsduur van 60 tot 90 minuten, zal de berekening resulteren in een watervatgrootte die kan variëren van ongeveer 10 m³ tot 50 m³, afhankelijk van het aantal koppen en de risicoclassificatie.
• Scenario 2: Een landbouw- of tuin irrigatiesysteem waar de sprinklers gedurende 1-2 uur werken. In dit geval zal de benodigde capaciteit in m³ berekend worden door de verbruikte gallons om te rekenen naar m³, wat vaak resulteert in een behoefte tussen 3,8 m³ en 11,4 m³ per uur, met totale volumes die variëren naargelang de irrigatieplan.
• Scenario 3: Grootschalige industriële of commerciële installaties waar zowel brandbeveiliging als irrigatie mogelijk is geïntegreerd. In deze gevallen worden meerdere waterbronnen gecombineerd. Het reservoir moet dan voldoende capaciteit bieden, mogelijk met een buffervoorraad, zodat zelfs in geval van tijdelijke uitval van de externe watervoorziening de sprinklers volledig operationeel blijven.

Geavanceerde Overwegingen

Dynamische Waterbehoefte

Een belangrijk aspect bij het bepalen van het benodigde volume is de dynamische waterbehoefte van het systeem. Dit houdt rekening met variabele factoren zoals:

• De fluctuatie in sprinkleractiviteit (bijv. niet alle sprinklerkoppen zijn gelijktijdig actief).
• Het mogelijke gebruik van noodreserves die later bijgevuld worden via externe waterbronnen.
• Onvoorziene situaties zoals meerdere zones die apart moeten worden bediend, wat de simultane waterafname kan verhogen.

Dergelijke dynamische berekeningen vormen de basis voor het instellen van een adequate veiligheidsmarge, zodat u niet alleen de theoretische, maar ook de werkelijke operationele behoefte dekt.

Technologische Innovaties en Monitoring

Moderne sprinklersystemen maken gebruik van geavanceerde technologieën voor monitoring en bijsturing. Er bestaan systemen die realtime waterdruk en waterverbruik meten waardoor afwijkingen direct kunnen worden geconstateerd en gecorrigeerd. Deze technologieën kunnen bijdragen aan een optimalere configuratie van het watervat, waarbij:

• Het exacte waterverbruik per activatiecyclus nauwkeurig gemonitord wordt.
• Automatische bijvulregelingen ingezet worden indien een externe wateraanvoer beschikbaar is.
• Onderhouds- en inspectiecycli geoptimaliseerd worden om de betrouwbaarheid te vergroten.

Het gebruik van dergelijke monitoring- en besturingssystemen biedt niet alleen zekerheid in noodsituaties, maar kan ook leiden tot kostenbesparingen en een efficiënter gebruik van de watervoorraad.

Conclusie en Aanbevelingen

Het bepalen van de benodigde grootte van een watervat voor sprinklersystemen is geen eenduidige berekening, maar een complexe analyse van meerdere factoren. In deze bespreking zijn de belangrijkste elementen behandeld:

• De functie en het toepassingsgebied (brandbeveiliging vs. irrigatie) dicteren de basisvereisten.
• Hydraulische berekeningen, beschouwd waterdruk, doorstroomsnelheid en drukverliezen, spelen een cruciale rol in de nauwkeurigheid van de bepaling.
• Geldende regelgeving en normen, zoals NEN 3215 en NEN 9999, leveren richtlijnen die de minimale vereisten vaststellen en de noodzaak van een veiligheidsmarge onderstrepen.

Of u nu een kleinschalig irrigatiesysteem in uw tuin installeert of een uitgebreid sprinklersysteem implementeert voor brandbeveiliging in een gebouw, de hierboven geschetste stappen en overwegingen zullen u helpen bij het bepalen van de juiste watervatgrootte. De praktijkvoorbeelden en berekeningsmethoden benadrukken dat het omzetten van verbruikscijfers (gallons naar m³) en het toepassen van operationele tijdsduur essentiële componenten zijn. Daarnaast is het raadplegen van specialisten bij complexe of grensgevallen van groot belang, zodat de finale installatie voldoet aan alle vereisten voor veiligheid en efficiëntie.

In essentie is er geen “one-size-fits-all” antwoord. Afhankelijk van de specifieke situatie kan de benodigde capaciteit variëren van enkele m³ voor kleine systemen tot honderden m³ voor grote commerciële of industriële projecten. Voor een sprinklerinstallatie die 1 uur actief is, kunt u rekenen op een minimum van ongeveer 3,8 m³ tot 11,4 m³ water, en voor langere gebruiksperiodes dient dit volume dienovereenkomstig te worden aangepast.

Conclusie

Het antwoord op de vraag "Hoeveel m³ moet het watervat zijn bij sprinkler?" hangt af van meerdere cruciale factoren zoals de doelstelling van het systeem, de specifieke waterafgifte, de operationele duur, en de geldende veiligheidsnormen. Door de conversie van waterverbruik naar kubieke meters en het meewegen van hydraulische berekeningen kunt u een robuuste maatstelling maken. Vergeet niet dat voor brandbeveiligingssystemen en irrigatiesystemen andere vereisten gelden, en dat het raadplegen van een specialist vaak nodig is om de optimale capaciteit te bepalen. De nadruk ligt op een afgestemde en veilige installatie, waarbij de dynamische waterbehoefte en de mogelijke variaties in sprinkleractiviteit nauwkeurig worden meegenomen.
