Simulation de trempe d'un acier par la méthode des éléments finis avec COMSOL

Approche intégrée pour modéliser la trempe et optimiser ses propriétés mécaniques

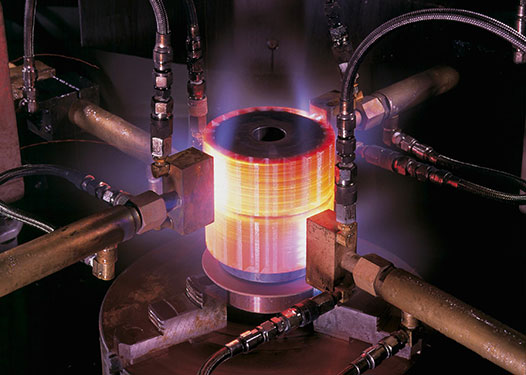

steel quenching process, industrial furnace, metal treatment

Points essentiels à retenir

Intégration multiphysique : Combinaison des analyses thermiques, mécaniques et de transformation de phase.
Modélisation avancée : Utilisation des modules spécifiques de COMSOL pour simuler les conditions réelles de trempe.
Optimisation et validation : Réduction des coûts d’essais expérimentaux grâce à la simulation numérique précise.

Introduction

La trempe d'un acier est un procédé de traitement thermique visant à obtenir une structure martensitique pour renforcer la résistance et la dureté du matériau. Ce processus, complexe et crucial dans l'industrie métallurgique, requiert une compréhension précise des interactions entre la thermique, la mécanique structurelle et la transformation de phase. Grâce aux méthodes numériques comme la méthode des éléments finis (MEF), et avec l’aide d’outils avancés tels que COMSOL Multiphysics, il est désormais possible de simuler ce phénomène avec une grande précision.

Le rapport qui suit présente une synthèse détaillée sur la simulation de trempe d'un acier par la méthode des éléments finis en utilisant COMSOL. Nous explorerons les principes fondamentaux de la trempe, les fonctionnalités spécifiques mises à disposition par COMSOL et les avantages associés à l'utilisation de cette technique pour optimiser le traitement thermique des aciers.

Contexte et Principe de la Trempe

Origines et objectifs du traitement thermique

La trempe est un procédé qui consiste à chauffer l'acier à une température très élevée (souvent supérieure à 800°C) afin d'atteindre une phase entièrement austénitique. Une fois cet état atteint, un refroidissement rapide par immersion dans l'eau ou l'huile est effectué pour transformer l'austénite en martensite. La martensite, phase caractérisée par une microstructure très dure, confère à l'acier des propriétés mécaniques améliorées telles qu'une dureté accrue et une résistance supérieure à l'usure.

Ce traitement est indispensable dans de nombreux secteurs industriels tels que l'automobile, la construction mécanique ou encore l'outillage, où la performance et la fiabilité des pièces en acier sont primordiales. Toutefois, le processus de trempe est complexe et implique des interventions thermiques et mécaniques qui interagissent fortement. Il est donc essentiel de bien maîtriser les paramètres afin d'éviter des défauts comme les distorsions, fissures ou contraintes résiduelles indésirables.

Dans ce cadre, la simulation numérique se présente comme un outil puissant pour étudier le comportement de l'acier durant le traitement, permettant ainsi de modifier et d'optimiser les conditions de trempe avant la fabrication physique.

Enjeux mécaniques et thermiques

Au cœur du processus se trouvent deux aspects essentiels différents mais complémentaires : le transfert thermique et la mécanique des structures. Le transfert thermique contrôle la diffusion de la chaleur à l'intérieur du matériau pendant le chauffage et le refroidissement, tandis que l'analyse mécanique vise à déterminer les contraintes et déformations induites par les variations rapides de température.

La simulation de la trempe permet de modéliser ces deux phénomènes simultanément en tenant compte des interactions entre les différents domaines physiques. Par exemple, pendant le refroidissement, les gradients de température créent des tensions internes qui peuvent conduire à des déformations ou à l'apparition de fissures. Une analyse par éléments finis, telle que celle offerte par COMSOL, aide à anticiper ces problèmes en simulant précisément le comportement thermomécanique de l'acier.

Utilisation du logiciel COMSOL Multiphysics pour la simulation

Présentation des modules et fonctionnalités

COMSOL Multiphysics est reconnu pour sa capacité à réaliser des simulations multiphysiques avancées intégrant divers scénarios physiques dans une seule plateforme numérique. Pour la simulation de la trempe, plusieurs modules spécifiques peuvent être exploités pour représenter de manière exhaustive les diverses phases du traitement :

1. Module Metal Processing

Ce module est spécialement conçu pour traiter les phénomènes liés aux transformations métallurgiques. Il permet de simuler non seulement le transfert de chaleur mais aussi les transformations de phase telles que l'austénitisation et la formation de martensite. Les propriétés thermiques spécifiques des aciers, telles que la conductivité et la capacité thermique, peuvent être intégrées pour optimiser le modèle.

2. Module Heat Transfer

La simulation du transfert de chaleur pendant la trempe est primordiale. Ce module permet de modéliser les conditions initiales de chauffage ainsi que les frontières de refroidissement. Un contrôle précis des conditions de la trempe, comme la température initiale et la méthode de refroidissement, est essentiel pour reproduire fidèlement le processus réel de transformation.

3. Module Structural Mechanics

Parallèlement à l'analyse thermique, l'étude des contraintes mécaniques et des déformations est cruciale pour comprendre l'impact de la trempe sur l'intégrité structurelle de l'acier. La sélection de ce module permet de simuler comment l'acier réagit face aux variations de température, en prédisant la distribution des contraintes internes et en identifiant les zones susceptibles de voir apparaître des défauts ou des distorsions.

Méthode des éléments finis (MEF) appliquée

La méthode des éléments finis (MEF) demeure la technique prédominante pour la résolution de problèmes complexes dans le domaine de l'ingénierie. Dans le cadre de la trempe d'acier, la MEF fonctionne en découpant la pièce modélisée en un maillage composé d'éléments finis qui permettent de résoudre numériquement les équations décrivant le transfert de chaleur et la mécanique des structures.

Chaque élément fini est associé à des propriétés spécifiques, ce qui permet d'intégrer minutieusement la variabilité locale au niveau de la microstructure et d’obtenir une estimation très fine des gradients de température et des contraintes. En calibrant le maillage et en ajustant précisément les paramètres matériels, il est possible d'obtenir des simulations très proches du comportement réel de l'acier durant le traitement.

Étapes de la simulation de trempe dans COMSOL

Étape 1 : Modélisation géométrique et maillage

La première étape est la création d'une géométrie représentative de la pièce en acier. Cette géométrie peut être conçue de manière à refléter fidèlement la configuration réelle de la pièce à tremper. Une fois la géométrie construite, elle doit être discrétisée via un maillage permettant une répartition fine et adaptée pour les zones où des gradients importants de température et de contraintes sont attendus.

Le choix du maillage est crucial, car il détermine la précision finale de la simulation. Un maillage trop grossier pourrait ne pas capturer les phénomènes locaux, tandis qu’un maillage trop fin nécessiterait des ressources de calcul importantes.

Étape 2 : Définition des conditions aux limites et des paramètres physiques

Ensuite, il est indispensable de définir les conditions aux limites pour introduire les données initiales et les sources de chaleur. Cela inclut la température initiale de l'acier, la nature de l’environnement de trempe (eau, huile ou autre), ainsi que les propriétés physiques du matériau, telles que les coefficients thermiques et mécaniques. Ces paramètres influencent directement la dynamique de la trempe et doivent être choisis en fonction des propriétés spécifiques de l'acier utilisé.

Étape 3 : Simulation des transferts thermiques et des transformations de phase

La simulation intégrée permet de suivre l’évolution du transfert de chaleur au sein de la pièce. À travers le module Heat Transfer, COMSOL calcule la répartition de la température en temps réel, tenant compte des échanges thermiques avec l’environnement. Parallèlement, la transformation de phase est modélisée pour prévoir le passage de l'austénite à la martensite. Ces transformations sont régies par des équations spécifiques qui associent la température et la cinétique de transformation.

Ce couplage entre le transfert de chaleur et la transformation de phase est essentiel pour simuler le comportement réel du matériau, car il détermine la structure finale et les propriétés mécaniques de l'acier trempé.

Étape 4 : Analyse des contraintes résiduelles et de la déformation

Une fois le refroidissement simulé, il est important d'analyser les contraintes résiduelles générées au cours du processus. Le module Structural Mechanics permet d’identifier les zones de concentration de contraintes et de prévoir d'éventuelles déformations ou fissurations.

Ce bilan mécanique fournit des données précieuses pour valider la robustesse du modèle et préconiser d'éventuelles modifications des paramètres de trempe pour minimiser l'apparition de défauts. Ces résultats peuvent être comparés à des observations expérimentales pour assurer la pertinence et la précision du modèle de simulation.

Tableau récapitulatif des modules et des étapes de simulation

Étape	Description	Module COMSOL
Modélisation géométrique	Création et maillage de la géométrie de la pièce	Géométrie & Mesh
Définition des conditions aux limites	Spécification des conditions initiales et frontières de refroidissement	Heat Transfer & Paramètres
Simulation thermique	Calcul de la distribution de température pendant le chauffage et le refroidissement	Heat Transfer
Transformation de phase	Modélisation du passage de l'austénite à la martensite	Metal Processing
Analyse mécanique	Évaluation des contraintes et déformations résiduelles	Structural Mechanics

Avantages et applications pratiques de la simulation

Optimisation du processus de production

L'utilisation de COMSOL Multiphysics pour simuler la trempe d'un acier offre des avantages considérables pour l'industrie. Tout d'abord, elle permet de réduire les coûts liés aux essais physiques et d'accélérer le développement de nouvelles pièces en optimisant rapidement les paramètres de traitement. En ajustant des aspects tels que le taux de refroidissement, la durée de trempe et les conditions environnementales, il devient possible de prédire de manière fiable le comportement mécanique final de l'acier.

Cette approche numérique offre ainsi un gain de temps et une meilleure efficacité dans l'optimisation des processus de fabrication, en permettant de tester virtuellement diverses hypothèses avant de passer à des prototypes physiques.

Amélioration de la qualité du produit final

Un autre avantage majeur réside dans la capacité de la simulation à identifier des défauts potentiels, tels que des zones de concentration excessive de contraintes ou de déformations non désirées. La détection précoce de ces problèmes permet d’adapter les paramètres du processus de trempe et d’obtenir des pièces en acier plus fiables et de meilleure qualité.

De plus, la simulation aide à comprendre la relation entre les paramètres de traitement et les propriétés mécaniques finales, facilitant ainsi l'obtention d'une structure uniforme et homogène à l'échelle microstructurale.

Validation expérimentale et retour d'expérience

Une validation efficace de la simulation repose sur la comparaison des résultats numériques avec des données expérimentales. Ce retour d'expérience est essentiel pour affiner le modèle et garantir sa précision. En cas d'écarts, des ajustements peuvent être réalisés sur les paramètres physiques ou le maillage, assurant ainsi une représentation plus fidèle des phénomènes de trempe.
