解鎖儲能奧秘：超級電容 vs. 高階電解電容深度剖析

深入了解這兩種關鍵電子元件的原理、性能、應用場景及價格差異。

在電子和能源領域，電容器扮演著儲存和釋放電能的關鍵角色。其中，超級電容（Supercapacitor）和高階電解電容（High-grade Electrolytic Capacitor）是兩種備受關注但特性迥異的元件。了解它們之間的根本差異、各自擅長的應用領域以及成本考量，對於工程師和技術愛好者來說至關重要。

核心亮點速覽

儲能機制不同： 超級電容主要利用物理性的雙電層效應或快速表面氧化還原反應儲能，而電解電容則依賴電介質中的靜電場。
性能特徵迥異： 超級電容擁有極高的電容量、功率密度和循環壽命，但能量密度和單體電壓相對較低；高階電解電容則提供較高的工作電壓和穩定的濾波性能，但容量和功率密度遠不及超級電容。
應用場景分明： 超級電容適用於需要快速充放電、高功率脈衝和長壽命的場景（如能量回收、短時備電）；高階電解電容（尤其是固態電容）則廣泛應用於電源濾波、穩壓和要求高穩定性的電路。

原理與結構：揭開儲能面紗

要理解兩者的差異，首先需要探究它們的內部結構和儲能原理。

超級電容：物理與化學的結合

雙電層電容 (EDLC)

這是最常見的超級電容類型。其核心原理基於亥姆霍茲雙電層理論。當電壓施加到兩個浸在電解液中的多孔電極（通常是活性碳，具有極高的比表面積）時，電解液中的正負離子會分別被吸引到負極和正極表面，形成非常薄（奈米級）的電荷雙層。這個雙層結構就像一個極板間距極小的平行板電容器，因此可以儲存大量的電荷。這個過程主要是物理吸附，不涉及或僅涉及極少的化學反應，因此充放電速度非常快，循環壽命極長。

赝電容 (Pseudocapacitor)

另一類超級電容利用電極材料表面或近表面發生的快速、可逆的法拉第氧化還原反應來儲存電荷，例如金屬氧化物（如二氧化釕）或導電聚合物。雖然涉及化學反應，但其反應速度遠快於電池，且能量密度通常高於EDLC。許多現代超級電容會結合雙電層和赝電容機制來提高整體性能。

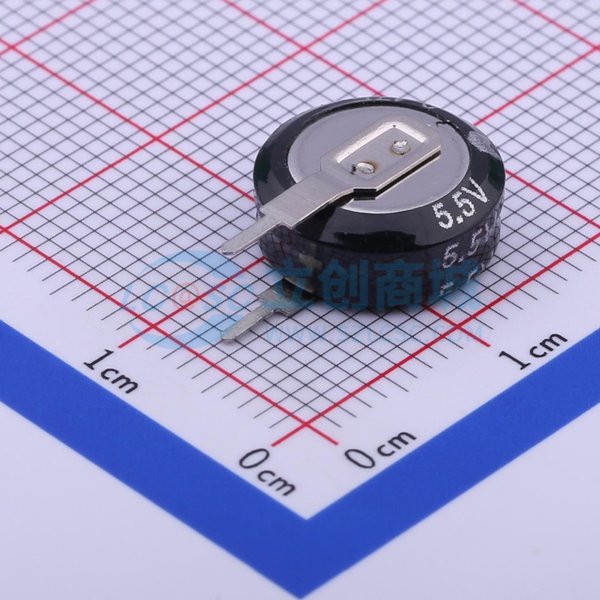

硬幣型超級電容，常用於記憶體備份。

高階電解電容：傳統技術的升級

基本原理

傳統電解電容（如鋁電解電容、鉭電解電容）利用經過蝕刻以增加表面積的金屬箔（如鋁、鉭）作為陽極，在其表面通過電化學方式生成一層極薄的氧化物（如三氧化二鋁 Al₂O₃、五氧化二鉭 Ta₂O₅）作為電介質。電解液（液態或固態）則充當陰極（實際上的負極板由電解液接觸的另一層金屬箔構成）。能量儲存在陽極金屬和電解液之間由氧化物介電層分隔形成的靜電場中。

「高階」的體現：固態電解質

所謂「高階」電解電容，通常指採用固態電解質（如導電聚合物 PEDOT:PSS）取代傳統液態電解液的類型，即固態電容。固態電解質具有更高的電導率、更好的溫度穩定性（尤其在高溫下）、更低的等效串聯電阻（ESR）以及更長的工作壽命。它們不會像液態電解電容那樣因電解液乾涸或洩漏而失效，也不易在高溫或高漣波電流下膨脹或爆裂，安全性更高。

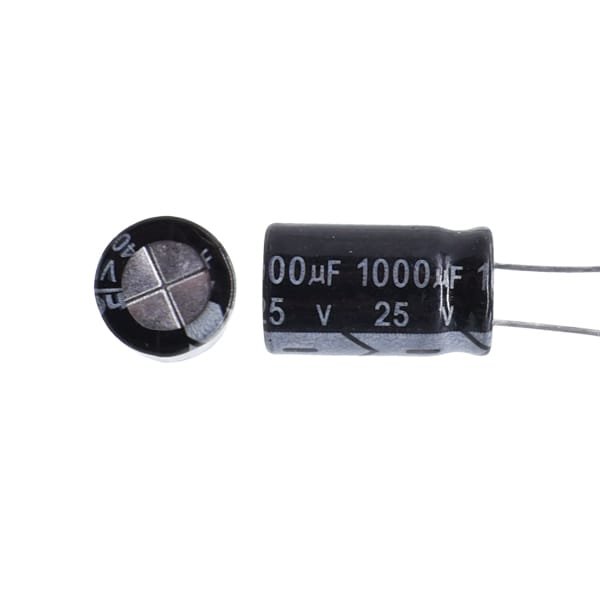

常見的引腳式鋁電解電容。

性能大比拼：視覺化關鍵指標

為了更直觀地比較兩者的性能差異，下方的雷達圖展示了它們在幾個關鍵維度上的相對表現。請注意，這些數值是基於一般趨勢的定性比較，具體數值會因產品型號和規格而有很大差異。

從圖中可以看出，超級電容在電容量、功率密度、循環壽命和充電速度方面遙遙領先，但在能量密度（相較於電池）和單體電壓上處於劣勢。高階電解電容則在單體電壓上表現更好，但在其他多數性能指標上不如超級電容。成本方面，超級電容的單位法拉成本相對較高，但考慮到其超長壽命，在某些應用中總體擁有成本可能更低。

詳細性能比較表

下表提供了更詳細的性能參數比較：

特性	超級電容 (Supercapacitor)	高階電解電容 (High-grade Electrolytic)
電容量 (Capacitance)	極高 (法拉 F 級，甚至數千法拉)	較低 (微法 μF 至毫法 mF 級)
能量密度 (Energy Density)	中等 (1-10+ Wh/kg)，介於電容和電池之間	低 (< 1 Wh/kg)
功率密度 (Power Density)	極高 (可達 10 kW/kg 或更高)	中低 (遠低於超級電容)
充放電速度	極快 (秒級或毫秒級)	較慢
循環壽命 (Cycle Life)	極長 (10萬次至 100萬次以上)	相對較短 (固態優於液態，但遠不及超級電容；理論上無限次，但實際受工作條件影響)
工作電壓 (單體)	較低 (通常 1.0V - 3.0V，特殊可達 5.5V)	較高 (可達數十甚至數百伏特)
等效串聯電阻 (ESR)	極低 (毫歐姆級)	低 (固態電容可達毫歐姆級，優於液態)
工作溫度範圍	較寬 (部分類型低溫性能好)	相對較窄 (固態電容耐高溫性好)
自放電率	相對較高 (但持續改進中)	較低
安全性	高 (不易熱失控，物理儲能為主)	較高 (固態優於液態，但過壓、反極性仍可能損壞)

應用場景：各顯神通的領域

基於上述的性能差異，超級電容和高階電解電容在不同的應用領域中發揮著各自的優勢。

超級電容的應用舞台

交通運輸：
- 能量回收： 電動或混合動力汽車、公交車、地鐵、輕軌的制動能量回收系統，將剎車時產生的能量快速儲存，加速時釋放，提高能源效率。
- 輔助動力： 提供峰值功率輔助，用於車輛啟動、加速、電動轉向系統 (EPS)、主動懸架等。
- 冷啟動： 在極端低溫下輔助或替代傳統啟動電池。
新能源與電網：
- 風力發電： 用於風力渦輪機的變槳系統作動器後備電源，確保在主電源故障時葉片能安全歸位。
- 太陽能發電： 平滑輸出功率，應對光照強度變化。
- 電網儲能： 提供頻率調節、電壓支撐等輔助服務，提高電網穩定性。
工業與電子設備：
- 短時備用電源 (UPS)： 為伺服器、數據中心、工業控制系統、醫療設備提供斷電時的橋接電源或短時備電。
- 智能電表/水表： 提供脈衝功率用於無線數據傳輸，或作為斷電時的備用電源。
- 港口起重機/電梯： 回收勢能，提供峰值功率。
- 記憶體備份： 為實時時鐘 (RTC)、SRAM 等提供斷電記憶保持。
- 消費電子： 如行車記錄儀斷電保存、快速充電工具等。

高階電解電容（固態）的應用領域

電源系統：
- 開關電源 (SMPS)： 輸入/輸出濾波，平滑電壓紋波，提供穩定直流電。低 ESR 特性在高頻下尤為重要。
- DC-DC 轉換器： 作為儲能和濾波元件。
- 主機板/顯卡： CPU/GPU 的電壓調節模塊 (VRM) 輸出濾波，提供穩定、純淨的供電，應對負載瞬變。
通訊設備：
- 基站、路由器、伺服器等設備中的電源濾波和去耦，要求高可靠性和長壽命。
汽車電子：
- 引擎控制單元 (ECU)、資訊娛樂系統、ADAS 等，需要耐高溫、耐振動、低 ESR 和高可靠性的電容。
工業控制與儀器：
- 在需要高穩定性、長壽命和較寬溫度範圍的應用中替代傳統液態電解電容。
音頻設備：
- 高端音響中的電源濾波和信號耦合，低 ESR 有助於提升音質。

總體而言，超級電容是「功率型」儲能器件，擅長快速、大功率的能量交換；而高階電解電容更側重於「穩定型」應用，如濾波、穩壓和提供相對較大的塊狀電容。

應用場景心智圖

以下心智圖總結了超級電容和高階電解電容的主要特性與應用領域，幫助您更清晰地理解它們的分工。

mindmap root["儲能元件比較"] id1["超級電容 (Supercapacitor)"] id1_1["特性"] id1_1_1["高功率密度"] id1_1_2["高電容量 (F級)"] id1_1_3["快速充放電 (秒級)"] id1_1_4["長循環壽命 (10萬+次)"] id1_1_5["低單體電壓"] id1_1_6["中等能量密度"] id1_2["應用場景"] id1_2_1["交通運輸
(能量回收, 輔助動力)"] id1_2_2["新能源
(風電變槳, 電網穩定)"] id1_2_3["工業
(短時UPS, 智能儀表)"] id1_2_4["電子設備
(記憶體備份, 脈衝功率)"] id2["高階電解電容
(High-grade Electrolytic)"] id2_1["特性"] id2_1_1["高單體電壓"] id2_1_2["低電容量 (μF-mF級)"] id2_1_3["低ESR (固態)"] id2_1_4["高溫穩定性 (固態)"] id2_1_5["較長壽命 (固態優於液態)"] id2_1_6["低能量/功率密度"] id2_2["應用場景"] id2_2_1["電源系統
(濾波, 穩壓, SMPS)"] id2_2_2["主機板/顯卡
(VRM濾波)"] id2_2_3["汽車電子
(ECU, 娛樂系統)"] id2_2_4["工業控制"] id2_2_5["音頻設備"]

價格考量：成本與價值的權衡

超級電容和高階電解電容的價格受多種因素影響，包括規格（電容量、電壓）、品牌、技術類型（如EDLC vs 赝電容，液態 vs 固態）和採購量。

超級電容價格

一般來說，超級電容的初始採購成本，特別是按單位電容量（$/F）計算時，通常高於傳統電解電容。小型、低容量（如幾法拉，2.7V）的超級電容價格可能相對親民，例如人民幣幾元到幾十元不等。然而，大容量（數百甚至數千法拉）或特殊規格（如高溫、高電壓模組）的超級電容價格會顯著升高，可能達到數百甚至數千元人民幣。儘管初始成本較高，但考慮到其極長的循環壽命和幾乎免維護的特性，在需要頻繁充放電或長壽命的應用中，其總體擁有成本（Total Cost of Ownership, TCO）可能更具競爭力。

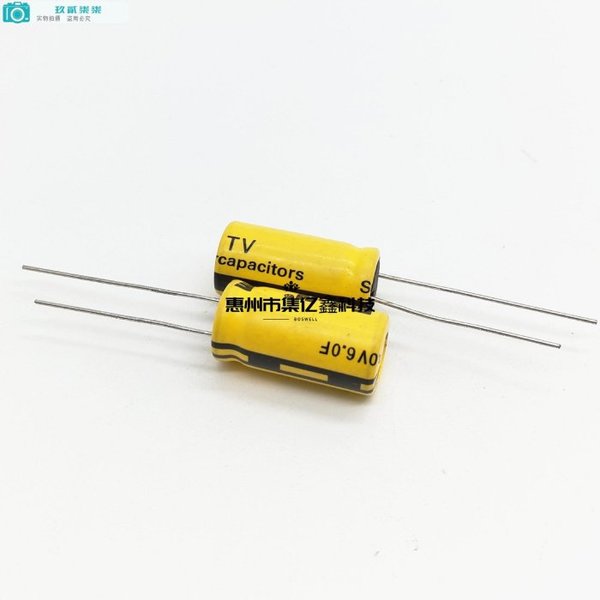

容量達到 6F 的超級電容，價格相對較高。

高階電解電容價格

高階電解電容，尤其是固態聚合物電容，其價格通常高於傳統的液態鋁電解電容，但一般仍低於同等電壓等級的超級電容（但請注意，它們的電容量遠低於超級電容）。價格範圍很廣，普通規格（如數百 μF，幾十伏）的固態電容價格可能在人民幣幾角到幾元之間。價格主要受品牌、耐壓、容量、溫度等級和ESR性能影響。對於要求極高性能（如極低ESR、極高溫度）的特殊型號，價格也會相應提高。

選擇考量

最終的選擇應基於應用的具體需求進行權衡：

如果應用需要極高的功率密度、極快的充放電速度和超長的循環壽命，且對能量密度要求不高，初始成本預算相對寬裕，那麼超級電容是理想選擇。
如果應用主要需要穩定的電壓濾波、較高的工作電壓、良好的溫度穩定性、低ESR特性，且對功率密度和循環壽命要求不高，或者預算有限，那麼高階（固態）電解電容更為合適。

相關影片：深入了解超級電容

觀看以下影片，可以更生動地了解超級電容的原理、發展及其與傳統儲能元件的比較。這段影片探討了超級電容是否能成為「電池殺手」，並分析了其優勢（如快速充電）和挑戰（如能量密度、自放電）。

常見問題解答 (FAQ)

超級電容可以完全取代電池嗎？

目前不能。超級電容和電池的特性有很大差異。超級電容的優勢在於功率密度高（能快速釋放大量能量）、充電速度快和循環壽命極長。然而，其能量密度（單位體積或重量儲存的總能量）遠低於鋰離子電池。因此，超級電容更適合需要短時高功率輸出的應用（如啟動、加速輔助、能量回收），而電池則適用於需要長時間持續供電的應用（如電動汽車續航）。兩者常常結合使用（混合儲能系統），取長補短。

「高階」電解電容具體指什麼？與普通電解電容有何不同？

「高階」電解電容通常指的是性能優於傳統液態鋁電解電容的產品，最典型的是固態電解電容（Solid Capacitor），尤其是使用導電聚合物作為陰極電解質的類型。相比普通液態電解電容，它們的主要優點包括：

更低的ESR（等效串聯電阻）： 在高頻下性能更好，發熱更少。
更好的溫度特性： 在高溫下工作更穩定，壽命更長，低溫下ESR變化也較小。
更高的可靠性和安全性： 不存在電解液洩漏或乾涸問題，不易膨脹或爆裂。
更長的壽命： 特別是在高溫和高漣波電流下。

因此，它們在高頻電源、主機板、顯卡等要求苛刻的場合應用廣泛。

超級電容使用安全嗎？有什麼注意事項？

總體來說，超級電容比鋰離子電池更安全，因為其主要儲能機制是物理性的，不易發生像電池那樣的熱失控。然而，使用時仍需注意：

電壓限制： 絕對不能超過額定電壓，否則會導致電解液分解、內部壓力升高，可能造成永久性損壞甚至外殼破裂。在串聯使用多個超級電容時，必須使用均壓電路，確保每個單體的電壓不超過限制。
極性： 大多數超級電容（特別是高容量的）是有極性的，反接可能導致損壞。
儲存能量： 即使體積不大，充滿電的超級電容也儲存著能量，短路會產生非常大的電流，可能損壞電容本身或電路，甚至引起火花。操作時應避免短路。
自放電： 超級電容的自放電率相對較高，不適合需要長期儲存能量且期間不充電的應用。

為什麼超級電容的額定電壓通常比較低？

超級電容的額定電壓主要受限於其電解液的分解電壓。目前常用的有機系電解液的穩定電壓窗口大約在 2.5V 到 3.0V 左右，水系電解液則更低（約 1.0V - 1.2V）。一旦施加的電壓超過這個窗口，電解液就會開始分解，產生氣體，導致電容性能下降甚至損壞。雖然可以通過串聯來提高整個模組的工作電壓，但這需要精確的均壓電路來保證每個單體電容的安全。
