Explorando la Dinámica de Puentes Colgantes

Un enfoque integral mediante ecuaciones diferenciales para modelar deformaciones bajo cargas variables

Aspectos Clave del Proyecto

Modelado Matemático Estructural - Definición precisa de parámetros geométricos y mecánicos.
Análisis de Cargas Variables - Consideración de cargas estáticas y dinámicas, incluyendo tráfico, viento, y efectos sísmicos.
Implementación y Resolución Numérica - Utilización de métodos numéricos y software especializado para resolver ecuaciones diferenciales.

Introducción al Proyecto

El proyecto de “Modelo y Análisis de la Deformación de un Puente Colgante bajo Cargas Variables mediante Ecuaciones Diferenciales” se centra en la aplicación de herramientas matemáticas avanzadas y técnicas de simulación para entender el comportamiento de puentes colgantes. Se trata de desarrollar un modelo matemático que permita representar la estructura del puente, considerando la interacción entre sus componentes (cables, tablero, torres y anclajes) y la respuesta ante diferentes tipos de cargas.

La importancia de este proyecto reside en la necesidad de garantizar la seguridad y durabilidad de estructuras críticas, donde la integración conjunta de la modelación teórica, la simulación práctica y la validación empírica permite optimizar el diseño y reducir riesgos asociados a deformaciones excesivas y posibles fatigas estructurales.

Definición del Modelo Matemático

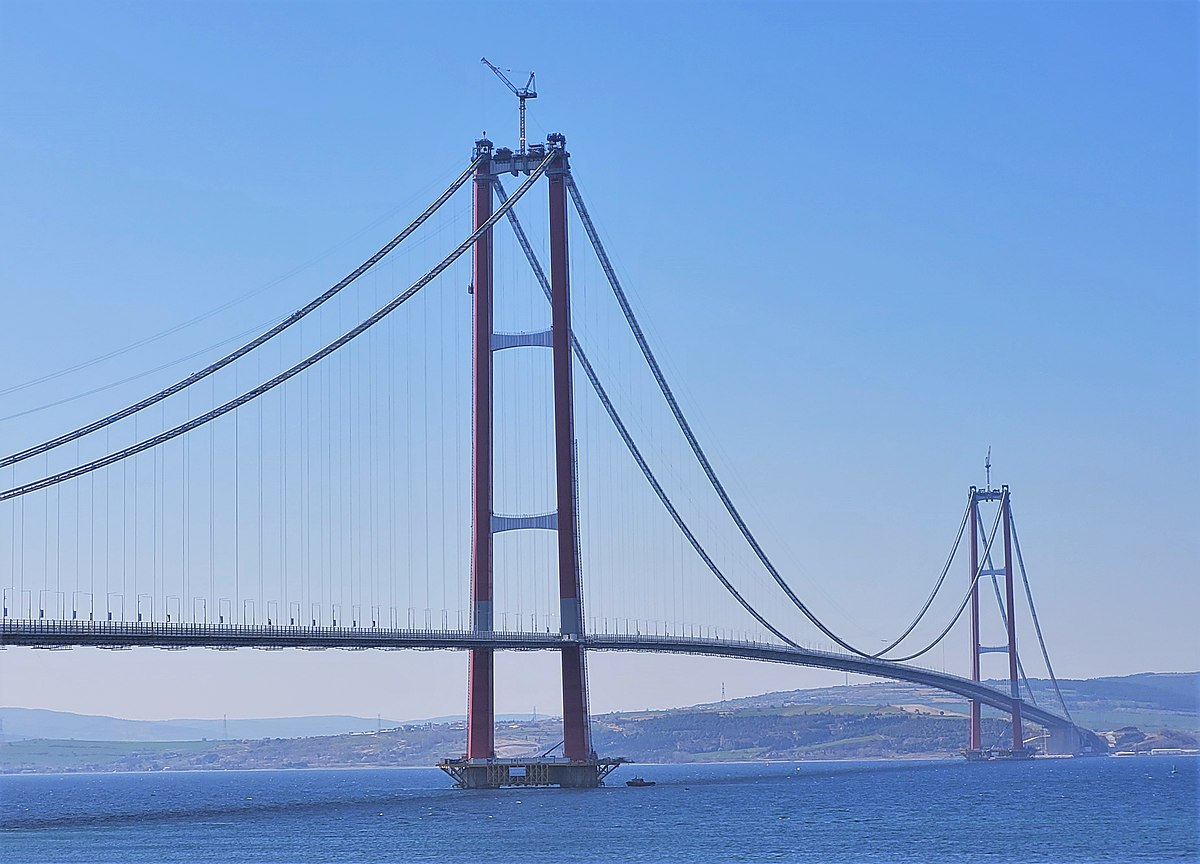

Componentes del Modelo

El modelo se basa en representar la estructura integral del puente, teniendo en cuenta:

Cables Principales: Actúan como catenarias que soportan la tensión y la deformación del puente.
Tablero: La superficie de circulación que se encuentra sujeta a cargas dinámicas y estáticas.
Torres y Anclajes: Elementos críticos que sostienen la tensión de los cables e influyen en la estabilidad global.

Variables y Parámetros Importantes

El modelado requiere la identificación y cuantificación de múltiples variables:

Longitud del Puente: Distancia total sobre la que se aplica la carga y se distribuyen las fuerzas.
Propiedades del Material: Módulo de elasticidad, densidad y comportamiento plástico de los componentes.
Características Geométricas: Forma y curvatura de los cables, altura de torres y espesor del tablero.

Ecuaciones Diferenciales en la Modelación

La deformación del puente bajo una carga variable se describe a través de ecuaciones diferenciales que capturan la relación entre las fuerzas aplicadas y la respuesta estructural. Una forma simplificada, similar al sistema masa-resorte, es la siguiente:

Utilizando las notaciones:

\( \text{m} \) representa la masa por unidad de longitud, \( \text{k} \) es la constante de rigidez, \( y(t) \) es la deformación vertical, y \( F(t) \) es la fuerza variable.

La ecuación diferencial lineal obtenida es:

\( m \, y''(t) + k \, y(t) = F(t) \)

Esta ecuación es la base para analizar cómo las cargas afectan la deformación del puente. En situaciones reales, la función \( F(t) \) puede representar una carga senoidal para tráfico o modelos más complejos en presencia de vientos o terremotos.

Análisis de Cargas Variables

Uno de los aspectos fundamentales es la identificación y cuantificación de las cargas que actúan sobre el puente:

Tipos de Cargas

Carga Muerta: Peso propio de la estructura, constante durante el tiempo.
Carga Viva: Causada por tráfico vehicular y el movimiento de personas, que varía constantemente.
Cargas Dinámicas: Efectos del viento, terremotos, y otros factores ambientales que pueden inducir vibraciones y deformaciones no lineales.

La aplicación de estas cargas de manera correcta en el modelo es esencial para obtener resultados que permitan evaluar la performance del puente en condiciones reales. Es importante incorporar en la función \( F(t) \) los distintos patrones de carga, como:

Funciones periódicas (seno o coseno) para cargas cíclicas.
Modelos estocásticos para simulación de vientos y eventos sísmicos.

Representación Matemática de la Carga Viva

Por ejemplo, para una carga viva periódica se puede utilizar:

\( F(t) = F_0 \cos(\omega t) \)

Donde \( F_0 \) es la amplitud de la carga y \( \omega \) es la frecuencia, representando la variabilidad del tráfico o el impacto de ciclones y otros fenómenos ambientales.

Resolución Numérica y Simulaciones

Dada la complejidad real del problema, las soluciones analíticas pueden no ser factibles en todos los casos. Se recurre a métodos numéricos y herramientas de simulación, por ejemplo:

Software de Elementos Finitos (FEM): SAP2000, ANSYS y otros permiten modelar la estructura completa, considerando la interacción de cargas y la distribución de tensiones.
Simulación Numérica con Python: La integración de ecuaciones diferenciales mediante métodos como el de Euler o Runge-Kutta ofrece una forma flexible para estudiar las respuestas dinámicas.

Ejemplo de Código en Python

A continuación se muestra un ejemplo de implementación utilizando Python para la resolución numérica de la ecuación diferencial:


# Importar bibliotecas necesarias
import numpy as np
from scipy.integrate import odeint
import matplotlib.pyplot as plt

# Constantes del sistema
m = 1            # Masa por unidad de longitud
k = 10           # Constante de rigidez
F0 = 1           # Amplitud de la carga variable
w = 1            # Frecuencia de la carga

# Definición del modelo de deformación
def modelo_deformacion(y, t, F0, w):
    y1, y2 = y  # y1 es la deformación, y2 es la velocidad
    dydt = [y2, (-k/m)*y1 + (F0/m)*np.cos(w*t)]
    return dydt

# Condiciones iniciales: deformación y velocidad nulas en t=0
y0 = [0, 0]

# Intervalo y discretización temporal
t = np.linspace(0, 10, 500)

# Resolución numérica de la ecuación diferencial
sol = odeint(modelo_deformacion, y0, t, args=(F0, w))

# Gráfica de los resultados
plt.plot(t, sol[:, 0], 'b', label='Deformación')
plt.plot(t, sol[:, 1], 'g', label='Velocidad')
plt.title('Respuesta de Deformación y Velocidad')
plt.xlabel('Tiempo')
plt.legend(loc='best')
plt.grid(True)
plt.show()

Este código implementa un ejemplo sencillo de una carga senoidal aplicada al puente, permitiendo visualizar cómo evolucionan la deformación y la velocidad del tablero a lo largo del tiempo.

Integración de Resultados y Validación

La integración de resultados obtenidos tanto de simulaciones numéricas como de software especializado es crucial para validar el modelo. Este proceso implica:

Análisis Comparativo: Contrastar los resultados numéricos con datos de campo o estudios previos para evaluar la validez del modelo.
Análisis Modal: Realizar un estudio modal que permita identificar las frecuencias naturales de la estructura a fin de evitar fenómenos de resonancia.
Ajuste de Parámetros: Optimizar variables como la tensión en cables, rigidez del tablero y geometría de las torres para minimizar deformaciones y asegurar el comportamiento deseado.

Tabla Comparativa de Enfoques y Metodologías

Aspecto	Método Analítico	Método Numérico
Modelado Estructural	Formulación de ecuaciones diferenciales basadas en la física	Implementación en software FEM (SAP2000, ANSYS)
Cargas Aplicadas	Carga estática y senoidal en la función F(t)	Simulación con modelos estocásticos y condiciones variables
Análisis de Deformación	Solución analítica en casos simplificados	Uso de métodos Runge-Kutta y otras técnicas de resolución numérica
Validación	Comparación con datos teóricos	Validación con datos de campo y análisis modal

Perspectivas de Optimización y Futuro del Análisis

Tras obtener una solución inicial mediante el modelo matemático y la resolución numérica, se recomienda realizar un proceso de optimización de diseño estructural. Este proceso involucra:

Revisar la geometría del puente para identificar zonas de alta deformación y proporcionarle refuerzos adicionales.
Optimizar la tensión de los cables y considerar materiales con mayores propiedades elásticas.
Utilizar análisis modal para anticipar respuestas resonantes y mitigar efectos potencialmente dañinos.
Desarrollar simulaciones con cargas compuestas y modelar condiciones extremas para mejorar la resiliencia del puente.

La integración de estos aspectos permite transformar el estudio teórico en herramientas prácticas para el diseño y mantenimiento de puentes colgantes, asegurando su seguridad estructural y funcionalidad durante largos periodos.
