Les Capteurs de Température dans les Réservoirs de Stockage Atmosphérique

Comprendre l'importance, le fonctionnement et le choix des capteurs pour optimiser la gestion thermique

industrial storage tanks temperature sensors

Points Clés à Retenir

Sécurité et qualité des produits : Les capteurs assurent la surveillance en temps réel pour prévenir des risques liés à des températures inadéquates.
Multiplicité des technologies : Divers types tels que RTD, thermocouples, thermistors et capteurs multipoints sont exploités selon des applications précises.
Intégration avec les systèmes modernes : L'utilisation des technologies IoT permet d’obtenir des remontées de données instantanées et une gestion automatisée.

Introduction aux Capteurs de Température

Les capteurs de température jouent un rôle primordial dans la surveillance et le contrôle des conditions thermiques dans les réservoirs de stockage atmosphérique. Utilisés dans une variété d'industries telles que la chimie, l'agroalimentaire, la pétrochimie et la gestion des eaux, ces systèmes de détection permettent de maintenir la viabilité des produits et de garantir la sécurité des installations. Dans des environnements où les variations de température peuvent affecter la stabilité des substances stockées, la mise en œuvre de solutions technologiques adéquates est indispensable pour éviter des incidents potentiels comme le gel, la dégradation ou même des réactions dangereuses.

Fonctionnement et Types de Capteurs de Température

Fonctionnement Général

Essentiellement, un capteur de température mesure l’énergie thermique et convertit cette information en un signal électrique proportionnel à la température. Ce signal peut ensuite être utilisé pour établir des profils de température précis dans les réservoirs. Dans les conditions industrielles, plusieurs paramètres tels que le coefficient de transfert de chaleur et la surface d’échange influent sur la précision et la pertinence des relevés.

Exemple de Calcul de Perte de Chaleur

Dans certains contextes, pour déterminer la perte de chaleur d'un réservoir, on peut utiliser la formule suivante :

\( Q = \alpha \times A \times \Delta t \)

où \( \alpha \) représente le taux de transfert de chaleur (en Btu/hr·ft²·°F), \( A \) la surface d'échange (en pieds carrés) et \( \Delta t \) l’écart de température entre le liquide stocké et l'environnement ambiant. Cette équation démontre comment les aspects physiques et thermiques sont essentiels pour le dimensionnement et la conception des solutions de surveillance.

Types Couramment Utilisés

Plusieurs technologies de capteurs, adaptées à divers contextes, sont utilisées pour surveiller la température dans les réservoirs de stockage atmosphérique. Voici une description des principaux types :

1. Transmetteurs de Température et Thermocouples

Ces capteurs convertissent une variation de température en une variation de tension électrique. Les thermocouples sont réputés pour leur large plage de mesure et leur rapidité de réponse, ce qui les rend adaptés aux environnements où des fluctuations rapides de la température sont attendues.

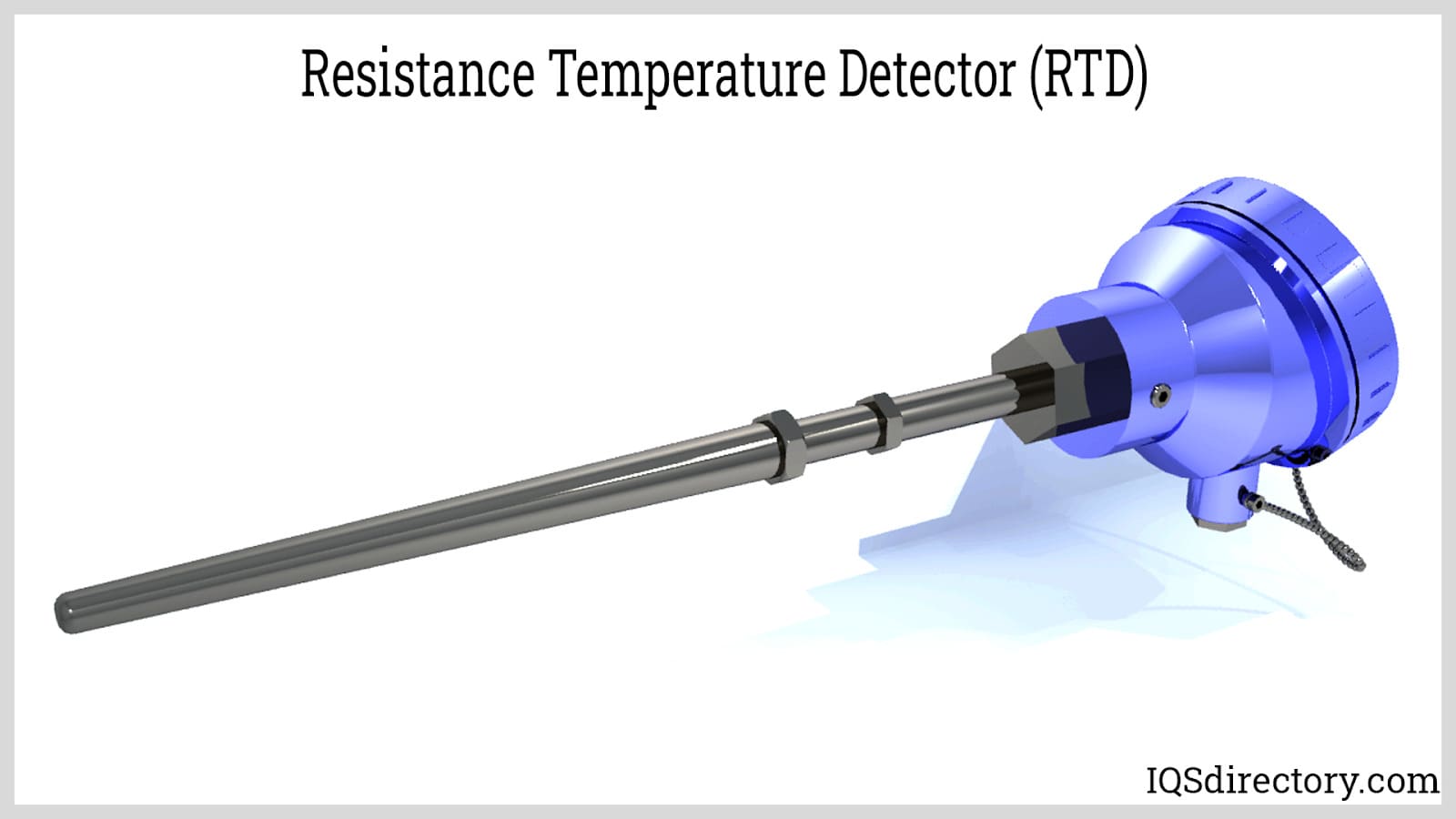

2. Capteurs RTD (Resistance Temperature Detectors)

Fonctionnant sur le principe que la résistance électrique d'un matériau change en fonction de la température, les RTD offrent une précision accrue et une excellente stabilité, notamment dans les applications nécessitant des mesures de haute précision. Ils sont couramment utilisés dans l'industrie agroalimentaire et pharmaceutique où la conformité aux normes strictes d'hygiène est indispensable.

3. Capteurs Multipoints

Dans les réservoirs de grande taille ou pour les fluides ayant une distribution thermique non homogène, l’utilisation de capteurs multipoints permet de collecter des données sur l’ensemble du profil de température. Ils offrent ainsi une vision globale de la dynamique thermique et facilitent l’optimisation des processus de stockage.

4. Thermistors

Les thermistors, qui changent leur résistance de manière très sensible à la température, sont souvent déployés pour la détection de niveau ou pour des applications nécessitant une haute sensibilité. Bien que leur plage de fonctionnement soit plus limitée que celle des thermocouples ou RTD, ils sont efficaces pour la détection rapide des variations.

5. Capteurs Optiques et à Fibres Optiques

Utilisés dans certains contextes spécifiques, ces capteurs exploitent la transmission de la lumière pour mesurer la température, minimisant ainsi les interférences électromagnétiques. Ce type de capteur est idéal dans des environnements où des conditions extrêmes ou des perturbations électromagnétiques sont présentes.

Applications et Avantages dans les Réservoirs de Stockage Atmosphériques

Surveillance en Temps Réel et Systèmes Connectés

L'un des grands avantages apportés par aujourd'hui l'intégration de capteurs de température dans les réservoirs de stockage réside dans la possibilité de les connecter à des systèmes de gestion basés sur l'Internet des Objets (IoT). Ces systèmes permettent une surveillance continue et en temps réel grâce à l'envoi direct des données vers une plateforme centralisée. Cette intégration favorise :

La détection précoce des anomalies,
La prévention proactive des incidents,
L’optimisation des opérations de pompage et de chauffage,
La conformité aux exigences légales et normatives en matière de sécurité.

Importance pour la Sécurité et la Maintenance

La sécurité est une préoccupation majeure dans la gestion des réservoirs de stockage atmosphérique. En surveillant précisément la température des substances stockées, les capteurs alertent les opérateurs en cas de conditions anormales pouvant indiquer un risque d'explosion, de dégradation chimique ou de détérioration du produit. De plus, en maintenant des températures optimales, ils préviennent le gel des liquides ou les risques de surchauffe, garantissant ainsi une qualité constante des produits et une réduction des coûts de maintenance.

Optimisation de l'Efficacité Énergétique

Un contrôle précis de la température permet également d'optimiser l'efficacité énergétique des systèmes associés. Par exemple, la connaissance détaillée du profil thermique d'un réservoir aide à dimensionner correctement les systèmes de chauffage ou de refroidissement, ce qui peut ainsi réduire les pertes énergétiques. Cela joue un rôle crucial dans le respect des normes environnementales et dans la diminution des coûts opérationnels.

Tableau Comparatif des Différents Types de Capteurs

Type de Capteur	Principe de Fonctionnement	Applications Typiques	Avantages	Limites
Thermocouples	Changement de tension selon la différence de température	Industries exigeant une large plage de mesure	Réponse rapide, large plage de mesure	Précision moindre par rapport aux RTD
RTD	Variation de résistance électrique	Agroalimentaire, pharmaceutique	Haute précision et stabilité	Coût relativement élevé
Thermistors	Variation sensible de résistance	Détection de niveau, contrôle rapide de température	Sensibilité élevée	Plage de fonctionnement limitée
Capteurs Multipoints	Mesure à plusieurs points du réservoir	Réservoirs de grande taille	Profil thermique détaillé	Installation complexe
Capteurs Optiques / Fibres Optiques	Transmission lumineuse pour détection de température	Environnements à interférences électromagnétiques	Minimisation des interférences externes	Coût et complexité techniques

Considérations Techniques et Sélection du Capteur

Critères de Sélection

Le choix d’un capteur de température adapté à un réservoir de stockage atmosphérique dépend de plusieurs critères techniques et opérationnels :

Plage et précision de mesure : Il est essentiel de choisir un capteur capable de mesurer avec précision sur l’intervalle de températures prévu pour l’application.
Compatibilité environnementale : Le capteur doit résister aux produits chimiques, à la corrosion et aux conditions extérieures souvent difficiles dans les installations industrielles.
Intégration au système de surveillance : La connectivité via des réseaux IoT ou des systèmes SCADA permet une analyse de données en temps réel et facilite la maintenance prédictive.
Maintenance et durée de vie : Considérer le coût sur le long terme avec un capteur offrant une maintenance minimale et une longévité adaptée aux conditions d’usage.
Normes et certifications : Il est primordial que les capteurs respectent les normes en vigueur dans l'industrie, notamment pour garantir la sécurité et la conformité réglementaire.

Intégration des Données et Analyse Thermique

Au-delà de la mesure pure, l’une des avancées majeures réside dans l’intégration des capteurs de température avec des systèmes d’analyse des données. Ces systèmes permettent de réaliser des analyses prédictives, d’identifier les tendances thermiques et de déclencher des actions automatisées. On peut ainsi prévoir l’apparition de défaillances avant qu'elles n'impactent la sécurité et l'efficacité opérationnelle. Les données recueillies aident également à simuler les conditions de stockage et à optimiser l’isolation ou les systèmes de chauffage pour minimiser les pertes énergétiques.

Cas d'Usage et Exemples Pratiques

Industrie Chimique et Pétrochimique

Dans ces secteurs, les capteurs de température sont utilisés pour surveiller des réservoirs contenant des produits chimiquement réactifs ou inflammables. Des systèmes de surveillance intégrés permettent de déclencher des alarmes dès qu'une température anormale est détectée, évitant ainsi des réactions dangereuses. Les capteurs multipoints et RTD sont souvent privilégiés pour leur précision et leur fiabilité.

Industrie Agroalimentaire

L’hygiène et la conservation des produits dans l’industrie agroalimentaire nécessitent un contrôle précis de la température. Par exemple, lors de l’entreposage de produits périssables, un dysfonctionnement du système de surveillance thermique peut compromettre l’intégrité et la qualité des produits. Ici, des capteurs RTD et des transmetteurs de température garantissent une surveillance continue et une conformité aux normes d’hygiène strictes.

Application IoT et Systèmes Connectés

Avec l'avènement des technologies numériques, de nombreux réservoirs de stockage modernes intègrent des capteurs qui communiquent en temps réel avec des plateformes analytiques. Ces solutions IoT permettent d’obtenir une vue d’ensemble de l'état thermique des installations, facilitant ainsi les interventions préventives et réduisant les coûts liés à la maintenance non planifiée.

Références et Ressources

Pour approfondir le sujet, voici une liste de références pertinentes qui vous permettront d'explorer plus en détail les technologies et applications des capteurs de température dans les réservoirs de stockage atmosphérique :
