Equipos y Herramientas para Trabajos en Tensión (TET) en Contacto: Guía Teórico-Práctica

Una exploración exhaustiva de las herramientas, su mantenimiento, y los procedimientos de seguridad en los trabajos en tensión.

Puntos Clave sobre Herramientas y Equipos para TET

Pértigas Aisladas y Accesorios: Herramientas esenciales para manipular componentes eléctricos a distancia, garantizando la seguridad del operario.
Herramientas Dieléctricas: Alicates, tijeras y llaves ajustables diseñadas con materiales aislantes para prevenir descargas eléctricas durante el trabajo en tensión.
Mantenimiento según Normas ASTM: La verificación y el mantenimiento regular de las herramientas son cruciales para asegurar su fiabilidad y seguridad, siguiendo estrictamente las normas ASTM.

Introducción a los Trabajos en Tensión (TET) en Contacto

Los Trabajos en Tensión (TET) en contacto implican la manipulación directa de equipos eléctricos energizados. Este tipo de trabajo exige un alto nivel de capacitación, el uso de equipos de protección personal (EPP) adecuados, y herramientas específicamente diseñadas para garantizar la seguridad del operario. La correcta selección, inspección y mantenimiento de estas herramientas son fundamentales para prevenir accidentes y asegurar la eficiencia en el trabajo.

Importancia de las Normas y Procedimientos

Las normas, como las de la ASTM (American Society for Testing and Materials), juegan un papel crucial en la estandarización de las pruebas y especificaciones de los materiales y equipos utilizados en los TET. Estas normas aseguran que las herramientas cumplan con los requisitos de seguridad y rendimiento necesarios para proteger a los trabajadores de los riesgos eléctricos.

Tipos de Herramientas Utilizadas en Trabajos en Contacto

Pértigas Aisladas y Accesorios

Las pértigas aisladas son herramientas fundamentales para realizar trabajos en tensión a distancia. Están diseñadas para permitir a los operarios manipular componentes eléctricos desde una distancia segura, evitando el contacto directo con la energía. Estas pértigas están fabricadas con materiales no conductores y deben ser inspeccionadas regularmente para asegurar que no presenten daños que comprometan su aislamiento.

Tipos de Accesorios para Pértigas

Mordazas y ganchos: Para sujetar y manipular cables y otros componentes.
Adaptadores universales: Para conectar diferentes herramientas a la pértiga.
Tijeras de poda aisladas: Para cortar ramas que puedan interferir con las líneas eléctricas.

Alicates, Tijeras y Llaves Ajustables Dieléctricas

Estas herramientas están diseñadas con materiales aislantes que protegen al operario de descargas eléctricas. El aislamiento dieléctrico debe ser resistente a altos voltajes y a condiciones ambientales adversas. Es crucial que estas herramientas sean certificadas según las normas aplicables y que se inspeccionen regularmente para detectar cualquier signo de daño o desgaste.

Características Clave de las Herramientas Dieléctricas

Aislamiento certificado: Cada herramienta debe estar certificada para resistir un voltaje específico.
Mangos ergonómicos: Para un agarre seguro y cómodo, reduciendo la fatiga del operario.
Materiales resistentes: Fabricadas con acero de alta calidad y materiales aislantes duraderos.

Sistemas de Elevación Aislada (Cestas y Plataformas)

Los sistemas de elevación aislada, como cestas y plataformas, permiten a los trabajadores acceder a las líneas eléctricas elevadas de forma segura. Estas plataformas están diseñadas para aislar al operario del potencial eléctrico de la línea, previniendo descargas eléctricas. La inspección y el mantenimiento regular de estos sistemas son esenciales para garantizar su funcionamiento seguro.

Componentes Críticos de los Sistemas de Elevación Aislada

Aislamiento de la cesta/plataforma: Debe ser probado y certificado para resistir el voltaje de trabajo.
Sistema hidráulico aislado: Para evitar la conducción de corriente a través del sistema hidráulico.
Controles de seguridad: Incluyen paradas de emergencia y sistemas de protección contra sobrecargas.

Cables y Conectores Especiales para Trabajos en Tensión

Los cables y conectores utilizados en TET deben ser diseñados específicamente para resistir las condiciones extremas de voltaje y corriente presentes en estos trabajos. Deben ser altamente flexibles, resistentes a la abrasión y a los productos químicos, y contar con un aislamiento superior para prevenir fugas de corriente.

Especificaciones de los Cables y Conectores

Aislamiento de alta calidad: Fabricado con materiales como el caucho de silicona o el polietileno reticulado (XLPE).
Conectores seguros: Diseñados para evitar desconexiones accidentales y asegurar una conexión firme.
Resistencia a la intemperie: Capacidad para soportar la exposición a la luz solar, la humedad y las temperaturas extremas.

Verificación, Pruebas y Mantenimiento de Herramientas Según Normas ASTM

El mantenimiento de las herramientas utilizadas en TET es un aspecto crítico para garantizar la seguridad y la eficiencia. Las normas ASTM proporcionan directrices detalladas sobre cómo realizar pruebas y verificaciones para asegurar que las herramientas cumplen con los estándares de seguridad. Este proceso incluye inspecciones visuales, pruebas eléctricas y, en algunos casos, pruebas mecánicas.

Normas ASTM Relevantes

ASTM D115: Norma para el ensayo de barnices aislantes.
ASTM D495: Método de prueba estándar para la resistencia al arco de alto voltaje y baja corriente de materiales de aislamiento eléctrico sólido.
ASTM D790: Norma para ensayos de flexión de plásticos, relevante para herramientas con componentes plásticos.
ASTM D120: Especificaciones para guantes aislantes de goma.

Procedimientos de Mantenimiento

Inspección visual: Buscar signos de desgaste, grietas, deformaciones o daños en el aislamiento.
Limpieza: Remover cualquier suciedad, grasa o contaminante que pueda afectar el rendimiento del aislamiento.
Pruebas eléctricas: Realizar pruebas de resistencia de aislamiento para verificar que el aislamiento cumple con las especificaciones.
Reemplazo: Sustituir cualquier herramienta que no pase las pruebas o que presente daños significativos.

Procedimientos de Inspección Antes y Después de Cada Uso

La inspección de las herramientas antes y después de cada uso es fundamental para identificar posibles problemas que puedan comprometer la seguridad del operario. Estos procedimientos deben ser estandarizados y documentados para asegurar que se realizan de manera consistente.

Lista de Verificación para la Inspección

Aislamiento: Verificar que no haya grietas, cortes o perforaciones en el aislamiento.
Conexiones: Asegurarse de que todas las conexiones estén firmes y seguras.
Partes móviles: Comprobar que las partes móviles funcionen suavemente y sin atascos.
Limpieza: Verificar que la herramienta esté limpia y libre de contaminantes.
Certificación: Confirmar que la herramienta tiene la certificación adecuada y que está dentro de su período de validez.

Documentación de las Inspecciones

Es importante mantener un registro de todas las inspecciones realizadas, incluyendo la fecha, el nombre del inspector, los resultados de la inspección y cualquier acción correctiva tomada. Esta documentación puede ser útil para identificar patrones de desgaste y para asegurar que las herramientas se mantienen en condiciones óptimas.

Tabla Resumen: Herramientas TET, Normas y Mantenimiento

La siguiente tabla proporciona un resumen de los tipos de herramientas utilizadas en TET, las normas ASTM relevantes y los procedimientos de mantenimiento recomendados. Esta tabla puede servir como una guía rápida para los operarios y supervisores responsables de la seguridad en los trabajos en tensión.

Herramienta	Normas ASTM Relevantes	Procedimientos de Mantenimiento	Inspección Pre-Uso
Pértigas Aisladas	ASTM D495	Limpieza, inspección visual de grietas, pruebas de resistencia de aislamiento	Verificar integridad del aislamiento, conexiones seguras
Alicates Dieléctricos	ASTM D115	Limpieza, inspección del aislamiento, pruebas eléctricas	Asegurar aislamiento sin daños, partes móviles operativas
Sistemas de Elevación Aislada	ASTM D120	Inspección del aislamiento, revisión del sistema hidráulico, pruebas de seguridad	Certificación vigente, controles de seguridad funcionales
Cables y Conectores	N/A	Inspección del aislamiento, pruebas de conductividad, reemplazo si es necesario	Aislamiento intacto, conexiones firmes

La Importancia del Video Demostrativo: Normas Aplicadas a la Prueba de Resistencia de Aislamiento

El siguiente video es muy ilustrativo sobre las normas aplicadas a la prueba de resistencia de aislamiento. Los estándares IEEE y ANSI/NETA son esenciales para el mantenimiento adecuado de equipos eléctricos. El video detalla cómo realizar pruebas de aislamiento y qué significan los resultados en términos de seguridad y rendimiento del equipo.

Comprender y aplicar estas normas es crucial para prevenir fallos eléctricos y garantizar la seguridad de los trabajadores. Este video es un recurso valioso para electricistas y técnicos que buscan mejorar sus conocimientos y habilidades en el mantenimiento de equipos eléctricos.

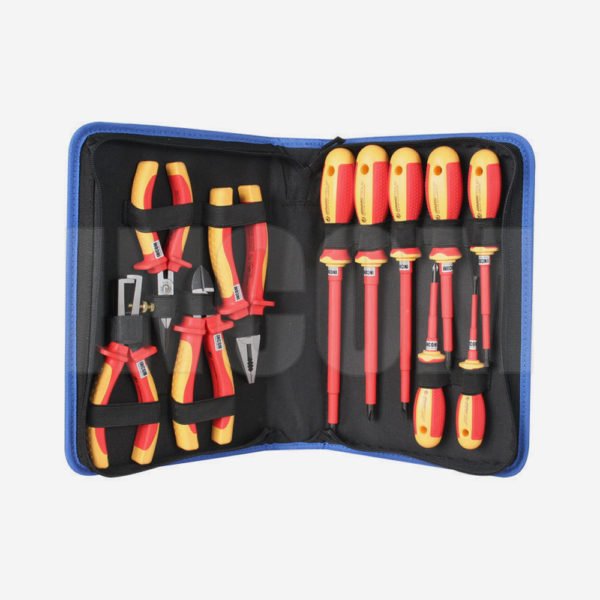

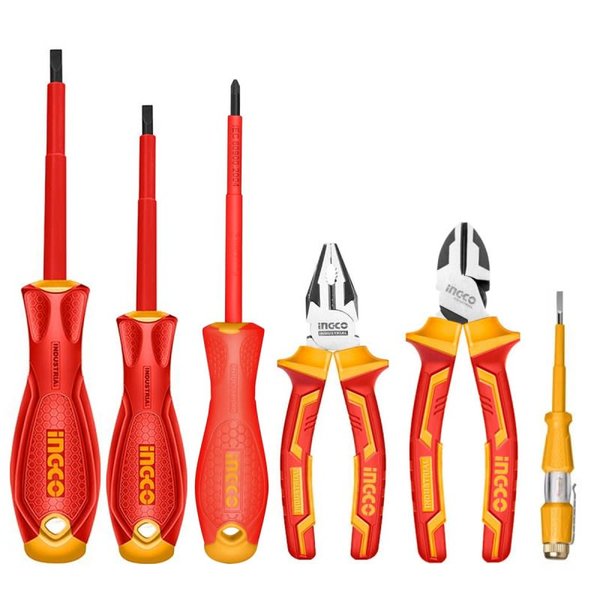

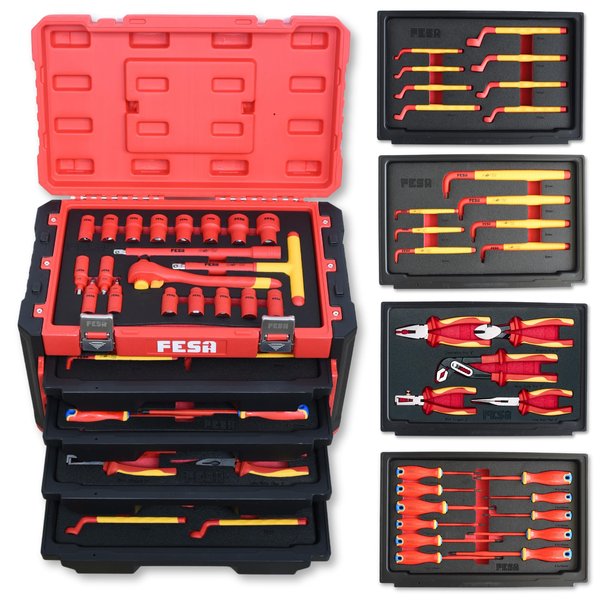

Galería de Imágenes: Herramientas Aisladas para Trabajos en Tensión

Esta sección presenta una colección de imágenes que ilustran diversos tipos de herramientas aisladas utilizadas en trabajos en tensión. Estas herramientas están diseñadas para proteger a los electricistas de descargas eléctricas y garantizar la seguridad durante la manipulación de equipos energizados. Cada imagen destaca las características clave de estas herramientas y su aplicación en diferentes escenarios de trabajo.

La selección adecuada de herramientas aisladas es un componente esencial de cualquier programa de seguridad eléctrica. Al utilizar herramientas certificadas y mantenerlas en buen estado, los electricistas pueden reducir significativamente el riesgo de accidentes y lesiones en el trabajo.

Preguntas Frecuentes (FAQ)

¿Qué son las normas ASTM y por qué son importantes en los TET?

Las normas ASTM (American Society for Testing and Materials) son estándares técnicos utilizados para especificar las características y pruebas de materiales y productos. En los TET, estas normas aseguran que las herramientas y equipos cumplan con los requisitos de seguridad y rendimiento necesarios para proteger a los trabajadores de los riesgos eléctricos.

¿Cómo debo inspeccionar una pértiga aislada antes de usarla?

Antes de usar una pértiga aislada, debes inspeccionar visualmente el aislamiento para detectar grietas, cortes o perforaciones. También debes verificar que las conexiones estén seguras y que no haya signos de desgaste o daño. Realiza pruebas eléctricas periódicas para asegurar que el aislamiento cumple con las especificaciones.

¿Qué debo hacer si encuentro un daño en una herramienta dieléctrica?

Si encuentras cualquier daño en una herramienta dieléctrica, debes retirarla inmediatamente del servicio y reemplazarla. No intentes reparar la herramienta tú mismo, ya que esto podría comprometer su aislamiento y seguridad.

¿Con qué frecuencia debo realizar el mantenimiento de mis herramientas TET?

El mantenimiento de las herramientas TET debe realizarse de forma regular, siguiendo las recomendaciones del fabricante y las normas aplicables. Esto incluye inspecciones visuales antes y después de cada uso, limpieza periódica y pruebas eléctricas programadas. Mantén un registro de todas las inspecciones y el mantenimiento realizado.

¿Qué tipo de formación necesito para realizar TET de forma segura?

Para realizar TET de forma segura, necesitas una formación especializada que cubra los riesgos eléctricos, los procedimientos de seguridad, el uso adecuado de las herramientas y equipos, y las técnicas de trabajo en tensión. Esta formación debe ser impartida por instructores cualificados y debe incluir tanto teoría como práctica.
