見えない脈動を捉える：サーモカメラによる顔温度からの心拍数推定技術

非接触バイタルサイン計測の最前線を探る研究論文とレビュー

研究テーマの選定、お疲れ様です。サーモグラフィカメラ（赤外線カメラ、IRカメラ）を用いて顔面の微細な温度変化を捉え、そこから心拍数を推定する技術は、非接触での生体情報計測という点で非常に注目されている分野です。この技術は、心臓の拍動に伴う顔面皮膚下の血流変動が微細な温度変化として現れる原理に基づいています。

ここでは、ご要望の研究論文やレビュー論文に関する情報をまとめ、研究テーマ決定の一助となるよう整理しました。

本技術のハイライト

非接触測定: センサーを体に装着する必要がなく、ストレスフリーで衛生的な計測が可能です。特に遠隔モニタリングや感染症対策下での利用に適しています。
血流動態の可視化: 顔面の特定部位（鼻周り、額、頬など）の微細な温度変動パターンを解析することで、心拍だけでなく心拍変動（HRV）に関する情報も抽出できる可能性があります。
技術の融合: 高度な画像処理技術や機械学習アルゴリズムを組み合わせることで、環境ノイズの影響を低減し、推定精度を高める研究が進んでいます。

サーモカメラによる心拍数推定の原理

顔面温度と心拍の関係

心臓が拍動すると、血液が全身に送り出されます。この血流は顔面の毛細血管にも到達し、その流量や速度が周期的に変化します。血液は体温を運ぶため、血流量が増加するタイミングでは皮膚表面温度がわずかに上昇し、減少するタイミングではわずかに下降します。この数ミリ度から数十分の一度程度の非常に微細な温度変化の周期を、高感度なサーモカメラで捉えることで、心拍の周期、すなわち心拍数を推定することができます。

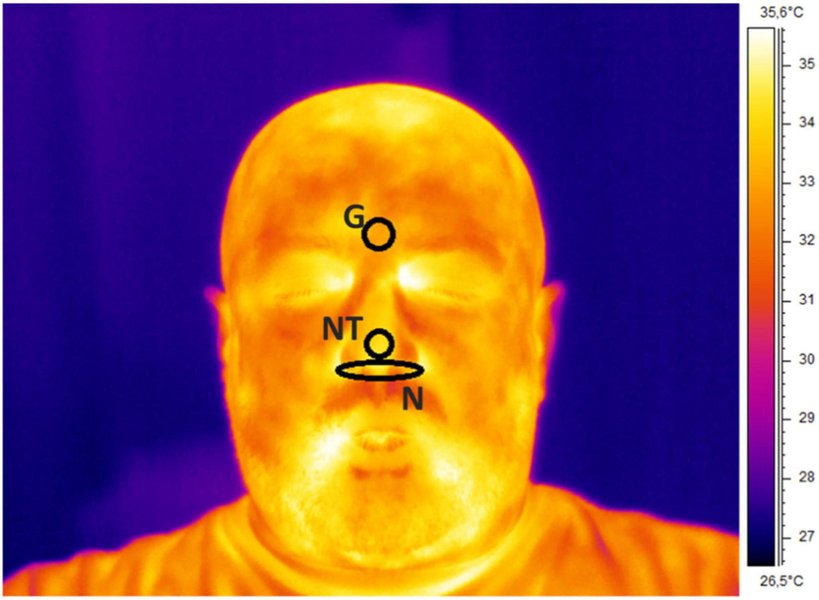

顔面の特定領域（例：鼻、額、頬）における温度変化を解析して心拍数を推定します。(出典: Frontiers in Cardiovascular Medicine)

注目される顔面領域

研究では、特に血流変化が温度変化として現れやすいとされる領域が注目されます。これには、鼻の周辺、目の周り、額、頬などが含まれます。これらの領域は比較的皮膚が薄く、血流量の変化が表面温度に反映されやすいと考えられています。

主要な研究論文

サーモカメラを用いた顔面温度からの心拍数推定に関する具体的な研究論文をいくつか紹介します。

1. 赤外線サーマルカメラを用いた遠隔心拍数モニタリング手法

研究概要

Kimらの研究グループは、顔面の皮膚血流に起因する微細な温度変化をサーマルカメラと画像処理技術を用いて増幅し、心拍数を計算する手法を提案しました。具体的には、ビットシフト処理などの技術を用いて温度信号を解析し、血管が正確に検出された場合に約95%という高い精度で心拍数を推定できることを示しました。

意義

この研究は、実用的な非接触心拍数検出技術の基盤となる具体的な画像処理・信号抽出技術を示しており、顔面温度を用いた心拍計測の有効性を実証しています。

2. 機械学習を用いた顔面赤外線サーモグラフィによる心拍変動パラメータの推定

研究概要

Frontiers in Cardiovascular Medicine誌に掲載されたこの論文では、顔面の赤外線熱画像（IRT）と顔追跡アルゴリズム、さらに機械学習を組み合わせて、心拍数だけでなく心拍変動（HRV）のパラメータを推定する手法を検討しています。非接触でありながら、より詳細な心臓の状態に関する情報を得ることを目指しています。

意義

機械学習を活用することで、ノイズ除去や特徴抽出の精度を高め、HRVのような複雑な生理指標の推定に挑戦している点で先進的です。顔追跡技術により、被験者の動きに対する頑健性向上も図られています。

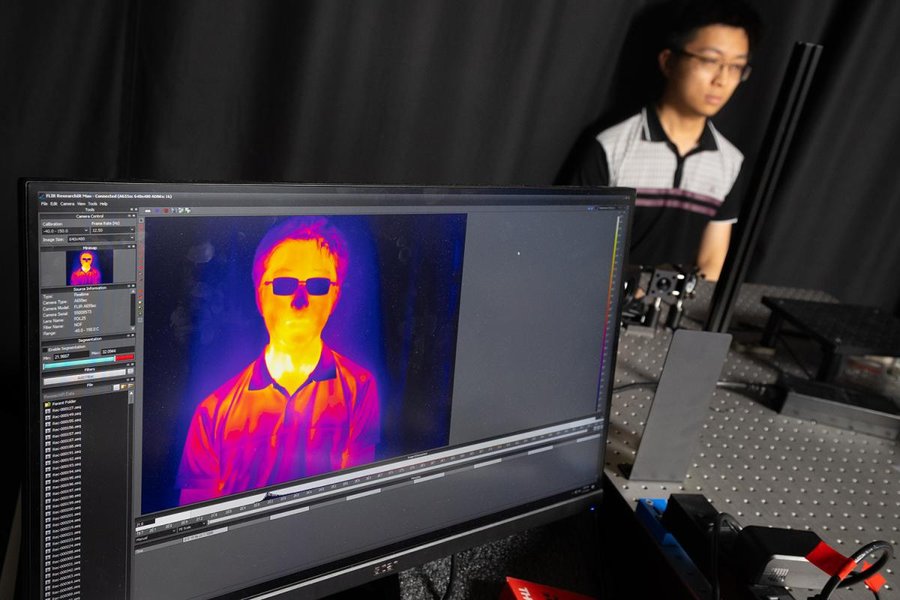

サーマルカメラで捉えられた顔面の温度分布。微細な変化から心拍情報が抽出されます。(出典: Georgia Tech College of Engineering)

3. サーマルビデオからの心拍数の完全自動抽出法

研究概要

Gaultらの研究では、サーマルビデオ（熱画像動画）から心拍数と動脈パルス波形を自動的に抽出する高感度なアルゴリズムを開発しました。被験者から数フィート離れた距離で、安静時、軽い痛みを感じている時、軽い運動後という異なる生理状態で測定を行い、その有効性を確認しています。

意義

測定プロセスを完全に自動化することで、特別な操作なしに連続的なモニタリングを可能にする道を開きました。様々な条件下での測定に対応できる可能性を示しています。

4. サーマルカメラとRGBカメラを用いたバイタルサインの非接触測定

研究概要

PubMed Central (PMC) に掲載されたこの研究では、サーマルカメラによる顔面温度測定（心拍数推定のため）と、通常のRGBカメラによる情報（呼吸数推定のためなど）を組み合わせて、複数のバイタルサイン（体温、心拍数、呼吸数）を同時に非接触で測定するシステムを開発しました。温度変化に基づく心拍推定が中心的な役割を担っています。

意義

単一のバイタルサインだけでなく、複数の情報を統合的に取得するシステムの可能性を示しており、より包括的な健康モニタリングへの応用が期待されます。

レビュー論文・ジャーナル

この分野の研究動向や技術課題を網羅的に理解するためには、レビュー論文が非常に役立ちます。

1. サーマルカメラを用いた非接触生理学的測定の実装：系統的レビュー

内容

MDPIのSensors誌に掲載されたこの系統的レビューは、サーマルカメラを用いた呼吸数、心拍数、体温などの生理学的信号測定に関する多数（50件以上）の研究を分析しています。使用されるプラットフォーム、カメラのモデルと仕様（特にNETD: Noise Equivalent Temperature Difference の重要性）、カメラフュージョン、画像・信号処理ステップ、性能評価などを比較検討しており、研究の全体像を掴むのに適しています。

2. 顔面サーマルイメージング：ガイドラインと展望を含む系統的レビュー

内容

ScienceDirectに掲載されたこのレビューは、顔面のサーマルイメージング技術全般を対象とし、その原理から応用（心拍計測を含む）、測定上の注意点、解析手法、標準化に向けたガイドラインまでを幅広くカバーしています。研究設計の参考文献として非常に価値があります。

3. 連続的かつ非接触な呼吸・心拍モニタリングのためのサーマルカメラ：レビュー

内容

MDPIのSensors誌に掲載された別のレビュー論文で、特に連続・非接触での呼吸および心拍モニタリングに焦点を当てています。顔面温度の微細変化を利用したバイタルサイン検出技術の最新動向、アルゴリズム、課題、そして将来展望について詳しく論じています。心拍数測定を中心に研究を進める場合に特に参考になります。

技術的側面と課題

キーテクノロジー

この分野の研究では、以下の技術が重要となります。

高感度サーマルカメラ: 微細な温度変化（ミリケルビンオーダー）を捉えるためには、高い温度分解能（低NETD）を持つカメラが必要です。
画像処理・信号処理: 撮影された熱画像からノイズを除去し、関心領域（ROI）を設定・追跡し、微弱な温度変動信号を抽出・増幅する技術（例：独立成分分析、フィルタリング、増幅処理）が不可欠です。
機械学習・AI: 近年では、深層学習を含む機械学習アルゴリズムを用いて、複雑な温度パターンから心拍数やHRVをより高精度かつ頑健に推定する研究が増えています。

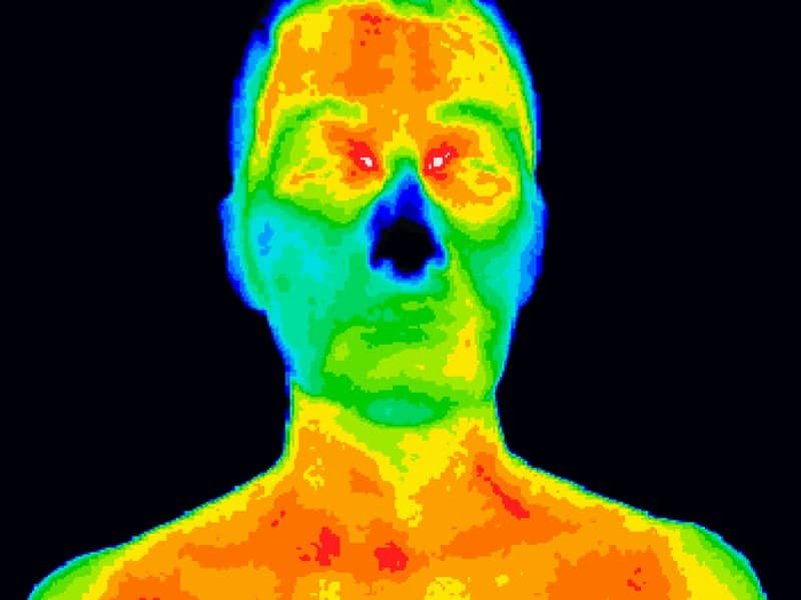

非接触モニタリングを実現するサーマルカメラシステム。(出典: Sleep Review Magazine)

主な課題と考慮事項

一方で、以下のような課題も指摘されています。

環境要因: 周囲の温度や湿度、気流、照明（特に赤外線を発するもの）などが測定精度に影響を与える可能性があります。
被験者の状態: 発汗、顔の動き（表情変化、会話、体の動き）、肌の色や状態、化粧などがノイズ源となり得ます。
測定距離と角度: カメラと被験者の距離や角度によって、得られる温度データの質が変わることがあります。
精度と信頼性: 従来の接触型センサー（心電図、脈拍計）と比較した場合の精度や、様々な条件下での測定の安定性が引き続き検証されています。
カメラのコスト: 高性能なサーマルカメラは依然として高価な場合がありますが、技術の進歩により低価格化も進んでいます。

技術特性の比較

サーモカメラによる心拍数推定技術の様々な側面を評価するために、以下のレーダーチャートを作成しました。これは一般的な傾向を示すものであり、特定の研究やシステムによって特性は異なります。

このチャートは、サーモカメラ技術が特に「非侵襲性」において優れている一方で、「コスト」や環境要因に対する「頑健性」が課題となりうることを示唆しています。「精度」や「リアルタイム性」は技術の進展により向上しています。

概念の関連性マップ

サーモカメラを用いた心拍数推定に関連する主要な概念とその関係性をマインドマップで示します。

mindmap root["サーモカメラ心拍数推定"] id1["原理"] id1_1["顔面温度変化"] id1_2["血流変動"] id1_3["心臓拍動"] id2["技術要素"] id2_1["赤外線カメラ (IR Camera)"] id2_1_1["高感度 (High Sensitivity)"] id2_1_2["NETD"] id2_2["画像処理"] id2_2_1["ROI設定・追跡"] id2_2_2["ノイズ除去"] id2_2_3["信号増幅"] id2_3["機械学習 (ML/AI)"] id2_3_1["特徴抽出"] id2_3_2["パターン認識"] id2_3_3["HRV推定"] id3["応用分野"] id3_1["医療・ヘルスケア"] id3_1_1["遠隔モニタリング"] id3_1_2["非接触バイタル測定"] id3_1_3["ストレス評価"] id3_2["スポーツ科学"] id3_2_1["運動負荷モニタリング"] id3_3["感情認識"] id4["課題・制約"] id4_1["環境要因"] id4_1_1["外気温・湿度"] id4_1_2["光"] id4_2["被験者要因"] id4_2_1["動き (Motion Artifacts)"] id4_2_2["発汗"] id4_3["精度・信頼性"] id4_4["コスト"]

このマインドマップは、技術の根幹となる「原理」から、それを実現するための「技術要素」、期待される「応用分野」、そして乗り越えるべき「課題」まで、全体像を俯瞰するのに役立ちます。

研究論文の要約表

主要な研究論文の焦点をまとめた表です。研究テーマを絞り込む際の参考にしてください。

研究 (代表著者/発表元)	焦点	主要な方法論	主な発見・貢献
Kim et al. (2018) / IJERT	顔面温度変化からの遠隔心拍数推定	サーマルカメラ、画像処理 (ビットシフト増幅)	約95%の精度での心拍数推定を実証、具体的な信号処理手法を提案
Frontiers in Cardiovascular Medicine (2022)	顔面IRTと機械学習による心拍変動(HRV)パラメータ推定	サーマルカメラ (IRT)、顔追跡、機械学習	非接触でのHRV推定の可能性、MLによる精度向上と頑健性
Gault et al. (2013) / CVPR Workshop	サーマルビデオからの心拍数・パルス波形の完全自動抽出	サーマルカメラ、自動化アルゴリズム	異なる生理状態での自動心拍抽出、非接触測定の自動化
PMC (2022) / Sensors	サーマル/RGBカメラを用いた複数バイタルサイン (体温, 心拍, 呼吸) の非接触同時測定	サーマルカメラ、RGBカメラ、信号処理	複数バイタルサインの統合的非接触モニタリングシステムの開発
MDPI (2021) / Sensors (Review)	サーマルカメラによる非接触生理測定の系統的レビュー	文献レビュー (50件以上)	技術動向、カメラ仕様、アルゴリズム、課題の包括的分析と比較
ScienceDirect (2024) / Infrared Physics & Technology (Review)	顔面サーマルイメージングの系統的レビュー	文献レビュー	原理、応用 (心拍含む)、課題、測定ガイドラインの提示

技術デモンストレーション映像

以下の映像は、カメラ（この例では赤外線も利用）を用いて心拍数を非接触で測定する技術の一例を示しています。顔の微細な変化から心拍情報を抽出する様子が分かります。

赤外線を利用したカメラベースの心拍数測定デモ (出典: Wenjin Wang / YouTube)

このビデオでは、顔領域から抽出された信号が時間とともに変動し、その周期性から心拍数が計算される様子が視覚的に示されています。サーモカメラを用いた場合も、同様に温度変化の時系列信号を解析することになります。

よくある質問 (FAQ)

サーモカメラによる心拍数測定の精度はどのくらいですか？

研究によりますが、理想的な条件下では90%以上の精度、一部の研究では95%程度の精度が報告されています (例: Kim et al., 2018)。しかし、精度は測定環境（温度、光）、被験者の状態（動き、発汗）、使用するカメラの性能、解析アルゴリズムに大きく依存します。実環境での頑健な精度確保が現在の課題の一つです。

どのような要因が測定に影響しますか？

主な影響要因として、①環境要因（周囲温度、湿度、気流、赤外線を発する光源）、②被験者要因（顔や体の動き、発汗、呼吸パターン、肌の状態、化粧）、③測定設定（カメラと被験者の距離、角度、カメラの性能（NETD））、④解析アルゴリズム（ノイズ処理、信号抽出方法）などが挙げられます。

この技術はどのような分野で応用が期待されますか？

非接触・非侵襲という利点を活かし、①医療・ヘルスケア分野（遠隔患者モニタリング、睡眠時無呼吸症候群スクリーニング、新生児・高齢者の見守り、感染症対策下でのバイタル測定）、②スポーツ科学（運動中の心拍数モニタリング）、③感情・ストレス推定、④自動車（ドライバーモニタリングシステム）、⑤人間-コンピュータインタラクションなど、幅広い応用が期待されています。

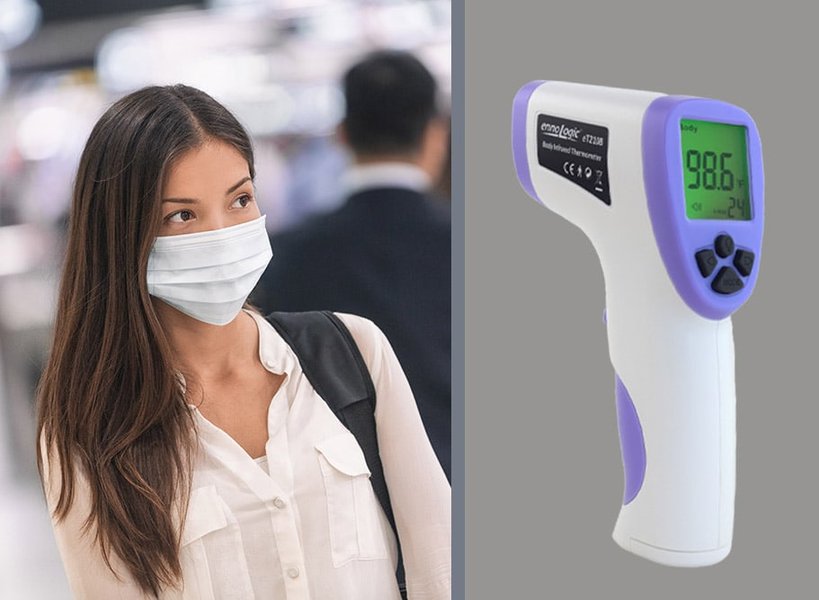

サーマル技術は非接触検温にも応用されており、バイタルサイン測定への展開が期待されます。(出典: ennoLogic)

他の非接触心拍数測定法（例：RGBカメラ）との違いは何ですか？

RGBカメラ（通常のウェブカメラなど）を用いる方法は、顔の皮膚の微細な色の変化（血流によるヘモグロビンの吸光度変化）を捉えて心拍数を推定します（remote photoplethysmography, rPPG）。サーモカメラは温度変化を捉える点が異なります。RGB法は安価なカメラで実現できますが、照明条件の影響を受けやすいです。サーモカメラは原理的に暗闇でも測定可能ですが、カメラが高価になる傾向があり、環境温度の影響を考慮する必要があります。両者を組み合わせる研究も行われています。
