Пределы Прочности: Какую Нагрузку Выдерживает Резьбовое Соединение 3/4 дюйма?

Всеобъемлющий анализ факторов, влияющих на несущую способность и надежность резьбовых соединений.

Ключевые Аспекты Нагрузочной Способности Резьбового Соединения 3/4 дюйма

Класс прочности материала: Главный фактор, определяющий разрушающую нагрузку болта или шпильки. Например, болт класса прочности 12.9 значительно прочнее болта 3.6 того же диаметра.
Тип резьбы и диаметр: Трубная резьба 3/4 дюйма (номинальный диаметр DN 20 мм) широко применяется в трубопроводах. Ее способность выдерживать давление зависит от стандартов и материала. Диаметр резьбы напрямую влияет на несущую способность, причем с его увеличением прочность возрастает.
Условия эксплуатации: Статические или динамические нагрузки, температура, наличие вибраций и агрессивных сред значительно влияют на долговечность и надежность соединения. Для герметизации резьбовых соединений часто требуются дополнительные уплотнения, за исключением конической резьбы.

Резьбовые соединения являются одним из наиболее распространенных и надежных способов соединения деталей в машиностроении, строительстве, а также в бытовых трубопроводных системах. Понимание того, какую нагрузку способно выдержать резьбовое соединение, особенно с таким распространенным диаметром, как 3/4 дюйма, критически важно для обеспечения безопасности и долговечности конструкций. Нагрузочная способность резьбового соединения — это не просто одно число; это комплексный параметр, зависящий от множества факторов, включая материал крепежа, тип резьбы, условия эксплуатации и правильность сборки.

Основы Резьбовых Соединений и Диаметра 3/4 дюйма

Метрические и дюймовые стандарты

Термин "резьбовое соединение 3/4" чаще всего относится к трубной резьбе, которая обозначается в дюймах. Несмотря на дюймовое обозначение, эти размеры имеют точные метрические эквиваленты. Так, трубная резьба 3/4 дюйма соответствует номинальному диаметру DN 20 мм. В отличие от метрической резьбы, которая измеряется напрямую в миллиметрах (например, М10, М12), дюймовая трубная резьба обозначает условный проход трубы, а не внешний диаметр резьбы. Фактический наружный диаметр трубной резьбы G 3/4" составляет приблизительно 26,441 мм.

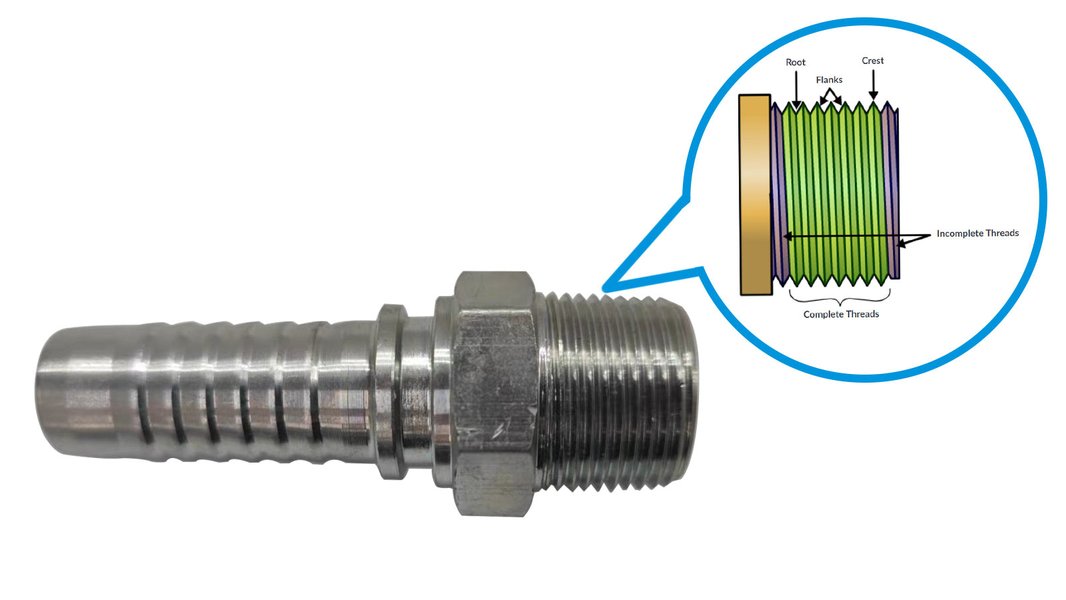

Изображение различных типов гидравлических фитингов с резьбой, демонстрирующих разнообразие форм и размеров.

Применение резьбы 3/4 дюйма

Резьба 3/4 дюйма широко используется в водоснабжении, отоплении, газовых системах и других инженерных коммуникациях. Это обусловлено ее универсальностью и стандартизацией. Разъемные резьбовые соединения диаметром 3/4 дюйма (например, "американки") позволяют легко монтировать и демонтировать участки трубопроводов, подключать сантехнические приборы и арматуру без использования сварки, что упрощает обслуживание и ремонт.

Факторы, Определяющие Нагрузочную Способность

Нагрузочная способность резьбового соединения зависит от множества взаимосвязанных параметров. Понимание этих факторов позволяет правильно проектировать и эксплуатировать соединения, предотвращая их разрушение.

Класс прочности крепежных элементов

Это один из наиболее важных факторов, определяющих прочность болтов, шпилек и гаек. Класс прочности обозначается двумя числами, разделенными точкой (например, 4.6, 8.8, 10.9, 12.9). Первое число, умноженное на 100, дает предел прочности материала в МПа, а произведение первого и второго чисел, умноженное на 10, определяет предел текучести.

Предел прочности (\(\sigma_в\)): Максимальное напряжение, которое материал может выдержать перед разрушением.
Предел текучести (\(\sigma_т\)): Максимальное напряжение, которое материал может выдержать без остаточной деформации. Рабочая нагрузка обычно выбирается как 1/2 или 1/3 от предела текучести, обеспечивая запас прочности.

Высокопрочные болты (с пределом прочности более 800 МПа) способны выдерживать значительно большие нагрузки. Например, болт М12 класса прочности 8.8 выдерживает до 3,5 тонны на растяжение, тогда как болт М12 класса 5.6 - до 1,8 тонны.

Диаметр и площадь сечения резьбы

Чем больше диаметр резьбы, тем большую нагрузку она способна выдержать. Несущая способность соединения возрастает пропорционально или нелинейно с увеличением диаметра. Расчетная площадь сечения резьбового стержня напрямую влияет на разрушающую нагрузку. Для болта М12 класса прочности 8.8 с расчетной площадью сечения 89,87 мм² максимальная нагрузка может достигать 57520 Н (около 5,75 тонны), а расчетная рабочая нагрузка составит около 2,87 тонны.

Шаг резьбы и высота гайки

Прочность резьбы также увеличивается с ростом шага и высоты гайки. Однако следует учитывать, что в обычных резьбовых соединениях нагрузка между витками резьбы распределяется неравномерно. Первые витки, расположенные у опорной поверхности гайки, нагружены значительно больше, чем последующие. Это может приводить к пластической деформации и срыву резьбы, особенно для мягких и пластичных материалов.

Тип нагрузки

Резьбовые соединения могут подвергаться различным типам нагрузок:

Растяжение: Основной вид нагрузки для большинства болтовых соединений.
Срез: Нагрузка, действующая перпендикулярно оси болта.
Смятие: Нагрузка, возникающая в местах контакта между болтом и соединяемыми деталями.
Кручение: Нагрузка, возникающая при затяжке болта. Влияние крутящего момента при затяжке учитывается коэффициентом 1,3 в расчетах на прочность.

При комбинированных нагрузках (растяжение и кручение) используется эквивалентное напряжение для оценки прочности.

Предварительная затяжка

Большинство резьбовых соединений работают с предварительной затяжкой, которая создает начальное осевое усилие в болте. Это позволяет внешней переменной нагрузке передаваться на резьбовую деталь лишь частично, что повышает надежность соединения, особенно при циклических нагрузках. Оптимальная затяжка составляет 75-80% от допускаемого крутящего момента.

Табличные Значения Разрушающих Нагрузок для Резьбы 3/4 дюйма и других

Для удобства выбора крепежа существуют систематизированные таблицы разрушающих и рекомендуемых нагрузок для различных болтов и классов прочности. Для трубной резьбы 3/4 дюйма (соответствующей диаметру DN20) допустимые рабочие давления могут варьироваться в зависимости от материала фитинга. Например, для стальной резьбы DN20 номинальное давление может составлять до 16 бар (1.6 МПа), а рабочая температура до 150°C. Соединения Rehau 1/2х3/4" выдерживают рабочее давление до 10 бар при температуре до 70°C.

Ниже представлена обобщенная таблица разрушающих нагрузок для болтов различных диаметров и классов прочности, которая может дать представление о порядке величин.

Диаметр резьбы (М)	Класс прочности	Разрушающая нагрузка (кН)	Разрушающая нагрузка (тонны)	Рекомендуемая рабочая нагрузка (кг)
М6	10.9	20.1	2.01	~427
М7	8.8	23.1	2.31	-
М8	6.8	21.9	2.19	~140 (осевая)
М8	9.8	32.9	3.29	-
М10	4.6/4.8	23.2	2.32	-
М10	6.8	34.8	3.48	-
М12	3.6	25.2	2.52	-
М12	8.8	35.3	3.53	~3500
М16	8.8	6.6	0.66	~6600
М20	5.6	3.3	0.33	~3300
DN20 (3/4")	Сталь	-	-	До 16 бар (давление)

Примечание: Данные в таблице являются справочными и могут варьироваться в зависимости от конкретных стандартов, материалов и условий применения. Рабочая нагрузка обычно значительно ниже разрушающей для обеспечения запаса прочности.

Расчет и Проектирование Резьбовых Соединений

Для ответственных конструкций расчет резьбовых соединений на прочность является обязательным этапом проектирования. Существуют различные методики расчета, включая формулы, учитывающие растяжение, срез и смятие. В РФ часто используются рекомендации ГОСТ и ПНАЭ Г-7-002-86, которые содержат наиболее полную методику расчета прочности резьбового соединения.

Важность запаса прочности

При расчетах всегда применяется коэффициент запаса прочности, который учитывает неопределенности в нагрузках, свойствах материалов и качестве изготовления. Обычно рабочая нагрузка принимается в 2-3 раза меньше предела текучести материала крепежа. Для соединений без прокладок при постоянной нагрузке коэффициент запаса предварительной затяжки K3 может составлять 1,25-2, а при переменной — 2,0-4. В соединениях с прокладками K3 рекомендуется повышать до 5.

Предотвращение самоотвинчивания и герметизация

Резьбовые соединения подвержены самоотвинчиванию под воздействием вибраций и переменных нагрузок. Для предотвращения этого применяются различные методы стопорения: контргайки, пружинные шайбы, шплинты, а также специальные самоконтрящиеся гайки. Для герметизации соединений, особенно в трубопроводах, используются дополнительные уплотнительные материалы, такие как лента ФУМ, пакля, или анаэробные герметики, за исключением конической резьбы, которая обладает свойством самостопорения и герметичности.

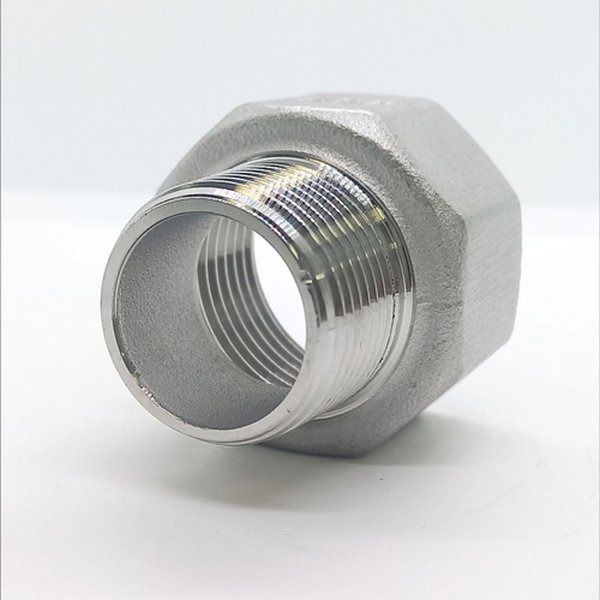

Изображение переходника с внутренней на внешнюю резьбу ДУ 20 (3/4") из нержавеющей стали AISI 304, предназначенного для создания надежных соединений.

Динамический анализ надежности резьбового соединения

Для оценки надежности резьбового соединения 3/4 дюйма в различных условиях, Ithy провел динамический анализ, сгенерировав радар-график, который отражает относительную "производительность" соединения по ключевым параметрам. Эти параметры включают класс прочности, диаметр резьбы, шаг резьбы, равномерность распределения нагрузки, устойчивость к вибрациям, герметичность и устойчивость к коррозии. Обратите внимание, что значения на графике являются экспертной оценкой Ithy и не представляют собой точные измеримые данные.

На графике видно, что "Оптимизированное резьбовое соединение 3/4" (которое включает использование высокопрочных материалов, правильной геометрии резьбы, равномерного распределения нагрузки и адекватной герметизации) демонстрирует наилучшие показатели по всем рассматриваемым аспектам. Это подчеркивает важность комплексного подхода при проектировании и выборе резьбовых соединений.

Различия в типах резьбы и их влияние на нагрузку

Помимо диаметра, тип резьбы играет важную роль в способности соединения выдерживать нагрузки и обеспечивать герметичность.

Цилиндрическая и коническая резьба

Цилиндрическая резьба (например, G 3/4"): Наиболее распространенный тип. Требует дополнительных уплотнительных материалов (лента ФУМ, пакля, герметик) для обеспечения герметичности, так как соединение "металл по металлу" не является абсолютно герметичным. Используется в большинстве бытовых и промышленных трубопроводов.
Коническая резьба (например, R 3/4"): Обладает свойством самостопорения и герметичности за счет конусности 1:16. При затяжке витки резьбы деформируются, создавая плотный контакт и исключая необходимость в дополнительных уплотнителях. Часто применяется в системах с высоким давлением (газо- и нефтедобыча).

Метрическая, дюймовая и трубная резьба

Важно различать метрическую резьбу (М-серия), дюймовую крепежную резьбу (UNC/UNF) и трубную резьбу (G/R/Rc/NPT). Хотя все они измеряются в дюймах или миллиметрах, их профили, шаги и стандарты различны. Невозможно совместить метрическую и дюймовую резьбу без специальных переходников. Трубная резьба 3/4" (G 3/4") имеет шаг 14 ниток на дюйм (1.814 мм) и угол профиля 55°, в то время как метрическая резьба имеет угол 60°.

Видеоролик, объясняющий разницу между различными типами резьбы, такими как метрическая и дюймовая, а также их применение.

Заключение

Нагрузочная способность резьбового соединения 3/4 дюйма определяется совокупностью множества факторов, включая класс прочности материала, фактический диаметр резьбы, ее шаг, тип нагрузки (растяжение, срез, кручение), наличие предварительной затяжки, а также условия эксплуатации (температура, вибрации, агрессивные среды). Для ответственных применений необходимо проводить тщательные расчеты на прочность с учетом всех этих параметров и применять соответствующие запасы прочности. Выбор правильного крепежа и фитингов, а также соблюдение технологий монтажа, являются залогом надежности и долговечности резьбовых соединений.

Часто задаваемые вопросы

Какие существуют классы прочности для болтов?

Существует 11 классов прочности для стальных болтов, винтов и шпилек: 3.6; 4.6; 4.8; 5.6; 5.8; 6.8; 8.8; 9.8; 10.9; 12.9. Первое число, умноженное на 100, показывает предел прочности, а произведение двух чисел, умноженное на 10, - предел текучести.

Чем отличается трубная резьба 3/4" от метрической?

Трубная резьба 3/4" (обозначение G 3/4" или R 3/4") имеет дюймовое обозначение условного прохода трубы и свой уникальный профиль с углом 55 градусов. Метрическая резьба измеряется в миллиметрах (например, М10) и имеет угол профиля 60 градусов. Они несовместимы.

Как обеспечить герметичность резьбового соединения 3/4"?

Для герметизации цилиндрических резьбовых соединений (например, G 3/4") используются дополнительные уплотнительные материалы, такие как лента ФУМ, сантехническая пакля с герметиком, или анаэробные герметики. Коническая резьба (например, R 3/4") обладает свойством самогерметизации за счет своей конусной формы.

Что такое предварительная затяжка и зачем она нужна?

Предварительная затяжка — это контролируемое усилие, приложенное к резьбовому соединению во время сборки, которое создает начальное напряжение в болте. Это повышает жесткость соединения, уменьшает амплитуду изменения нагрузки на болт при внешних воздействиях и предотвращает самоотвинчивание.
