Desvelando el Secreto Oculto de los Cimientos: ¿Cómo la Topografía Esculpe Cada Edificación Exitosa?

Descubra el papel indispensable de la topografía en la creación de estructuras seguras, eficientes y armoniosas con su entorno.

Información Destacada

Precisión Milimétrica: La topografía proporciona datos exactos del terreno, esenciales para un diseño y construcción sin errores costosos.
Cimientos Seguros: Identificar riesgos potenciales como pendientes o inestabilidad del suelo es clave para la seguridad estructural a largo plazo.
Optimización Integral: Desde la planificación de recursos hasta la minimización del impacto ambiental, la topografía impulsa la eficiencia en cada fase del proyecto.

La topografía es una disciplina científica y técnica que se encarga de describir y representar gráficamente la superficie de la Tierra, con sus formas y detalles, tanto naturales como artificiales. En el contexto de los proyectos de edificación, su aplicación es absolutamente fundamental, actuando como la piedra angular sobre la cual se cimientan todas las decisiones de diseño, planificación y construcción. Sin un entendimiento preciso del terreno, cualquier proyecto estaría navegando a ciegas, expuesto a riesgos innecesarios, sobrecostos y potenciales fracasos estructurales.

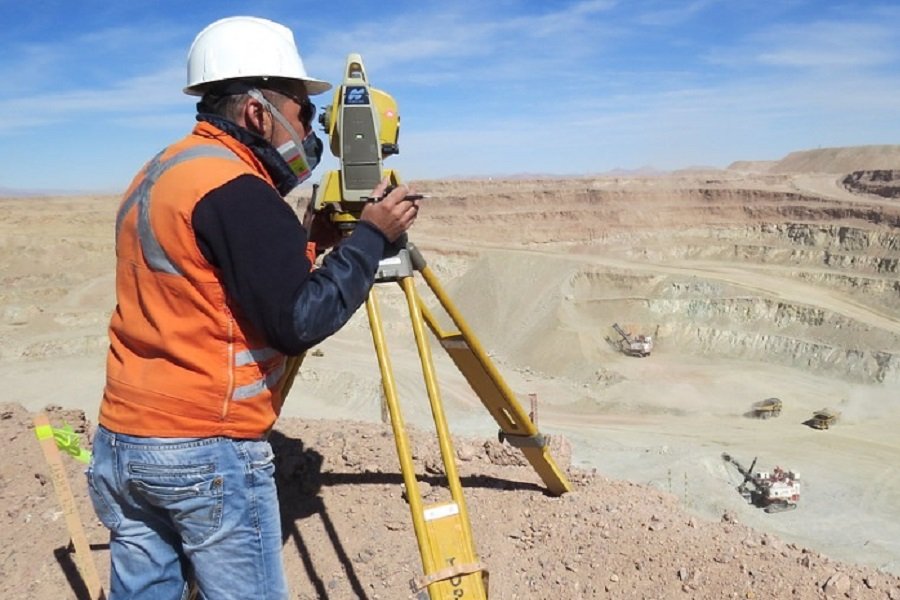

Topógrafo realizando un levantamiento en un sitio de construcción

Levantamiento topográfico en progreso, un paso crucial en la edificación.

El Rol Multifacético de la Topografía en la Edificación

La topografía interviene de manera decisiva en todas las etapas de un proyecto de edificación, desde la concepción inicial hasta la supervisión final y el mantenimiento. Su objetivo principal es proporcionar una base de información geográfica exacta que permita tomar decisiones informadas.

Fase de Planificación y Diseño Inicial

Antes de que se coloque la primera piedra, la topografía es esencial para comprender a fondo el lienzo sobre el cual se construirá.

Levantamiento Topográfico Inicial Detallado

Esta es la primera y una de las aplicaciones más críticas. Consiste en medir y registrar con precisión los contornos, elevaciones, pendientes, así como las características naturales (árboles, cuerpos de agua) y artificiales (estructuras existentes, servicios subterráneos) del terreno. Este levantamiento genera planos topográficos que son la base para:

Evaluar la viabilidad técnica y económica del proyecto.
Identificar posibles irregularidades, obstáculos o limitaciones del terreno.
Definir con exactitud los límites de la propiedad y las áreas de construcción.
Estimar costos preliminares relacionados con el movimiento de tierras y la preparación del sitio.

Análisis del Terreno y Modelado

Los datos recopilados se utilizan para crear modelos detallados del terreno, incluyendo Modelos Digitales del Terreno (MDT) y Modelos Digitales de Elevación (MDE). Estos modelos permiten:

Visualizar en 3D la configuración del sitio, facilitando la comprensión de su morfología.
Analizar pendientes y orientaciones para optimizar el diseño del edificio en relación con la luz solar, los vientos dominantes y las vistas.
Planificar sistemas de drenaje eficientes para gestionar aguas pluviales y evitar inundaciones o erosión.
Servir de base para estudios geotécnicos complementarios, ayudando a identificar zonas que podrían requerir tratamientos especiales del suelo o cimentaciones específicas.

Base para el Diseño Arquitectónico y Estructural

Con la información topográfica, arquitectos e ingenieros pueden desarrollar diseños que se integren armónicamente con el entorno y respondan a las particularidades del sitio. Esto incluye:

Adaptar el diseño de la edificación a las pendientes existentes para minimizar movimientos de tierra costosos y el impacto ambiental.
Determinar la ubicación óptima de la estructura dentro del predio.
Diseñar cimentaciones adecuadas a las condiciones del suelo y la topografía, garantizando la estabilidad y durabilidad de la edificación.
Planificar accesos, vialidades internas y áreas verdes en consonancia con las características del terreno.

Fase de Ejecución y Construcción

Una vez aprobado el diseño, la topografía sigue siendo crucial para materializar el proyecto con precisión.

Replanteo y Marcación en Campo

El replanteo topográfico consiste en trasladar al terreno los puntos, líneas y niveles definidos en los planos del proyecto. Se marcan físicamente las ubicaciones exactas de cimientos, muros, columnas, ejes y otros elementos constructivos. Esta tarea es vital para asegurar que la edificación se construya en la posición correcta, con las dimensiones y alineaciones especificadas, y dentro de los límites legales del terreno.

Control Geométrico y Supervisión de Obra

Durante todo el proceso constructivo, se realizan mediciones topográficas periódicas para:

Verificar que la ejecución de la obra se ajuste a las especificaciones del diseño y a las tolerancias admitidas.
Controlar niveles, verticalidades, alineaciones y dimensiones de los diferentes elementos estructurales.
Detectar tempranamente cualquier desviación o error respecto a los planos, permitiendo correcciones oportunas antes de que generen problemas mayores o sobrecostos.
Documentar el progreso de la obra y generar registros "as-built" que reflejen la construcción finalizada.

Cálculo de Volúmenes

La topografía es fundamental para calcular con precisión los volúmenes de tierra que necesitan ser excavados (desmonte) o rellenados (terraplén). Esto es esencial para la planificación logística, la gestión de maquinaria y el control de costos asociados al movimiento de tierras.

Fase Post-Construcción y Gestión Continua

Incluso después de finalizada la construcción, la topografía puede seguir desempeñando un papel.

Monitoreo de Deformaciones y Asentamientos

En edificaciones de gran envergadura o situadas en terrenos con particularidades geotécnicas, se pueden establecer programas de monitoreo topográfico para detectar y medir posibles deformaciones, hundimientos o inclinaciones de la estructura o del terreno circundante a lo largo del tiempo. Esto es crucial para garantizar la seguridad y la integridad estructural a largo plazo.

Actualización Cartográfica y Legal

Los levantamientos finales ("as-built") proporcionan una documentación precisa de la obra construida, que puede ser necesaria para trámites legales, actualización de registros catastrales o futuras ampliaciones o modificaciones.

Tecnologías Modernas al Servicio de la Topografía en Edificación

La topografía ha evolucionado significativamente gracias a la incorporación de tecnologías avanzadas que aumentan la precisión, eficiencia y alcance de sus aplicaciones:

Estaciones Totales Robóticas: Permiten mediciones angulares y de distancia de alta precisión, operadas a menudo por una sola persona.
Sistemas de Posicionamiento Global (GPS/GNSS): Ofrecen posicionamiento satelital exacto para establecer puntos de control y realizar levantamientos extensos.
Drones (UAVs): Equipados con cámaras y sensores LiDAR, los drones permiten realizar levantamientos topográficos rápidos y detallados de grandes áreas, generando nubes de puntos y ortofotos de alta resolución. La fotogrametría aérea es una técnica común.
Escáneres Láser 3D (LiDAR): Capturan millones de puntos de datos para crear modelos tridimensionales extremadamente precisos del terreno y de estructuras existentes.
Software especializado (CAD, GIS, BIM): Programas como AutoCAD Civil 3D, ArcGIS y Revit permiten procesar los datos topográficos, generar modelos digitales del terreno (MDT), diseñar infraestructuras y gestionar la información del proyecto de manera integrada (Building Information Modeling - BIM).

Diversas herramientas topográficas modernas

Herramientas topográficas modernas que garantizan precisión en la edificación.

Beneficios Clave de la Aplicación Rigurosa de la Topografía

La inversión en servicios topográficos de calidad se traduce en múltiples beneficios tangibles para cualquier proyecto de edificación:

Precisión y Exactitud: Minimiza errores de diseño y construcción, asegurando que la obra se ejecute conforme a lo planeado.
Reducción de Riesgos: Ayuda a identificar y mitigar problemas potenciales relacionados con el terreno, como inestabilidad, pendientes excesivas, zonas inundables o interferencias con servicios existentes.
Optimización de Recursos: Permite una planificación más eficiente del movimiento de tierras, el uso de materiales y la asignación de maquinaria, lo que se traduce en ahorro de costos y tiempo.
Seguridad Estructural: Al garantizar cimentaciones adecuadas y una construcción precisa, contribuye directamente a la seguridad y durabilidad de la edificación.
Cumplimiento Normativo y Legal: Asegura que la construcción se realice dentro de los límites de la propiedad y cumpla con las regulaciones urbanísticas y de construcción.
Mejora en la Toma de Decisiones: Proporciona datos fiables que respaldan todas las decisiones críticas a lo largo del ciclo de vida del proyecto.
Documentación Completa: Genera un registro detallado del terreno y de la obra ejecutada, útil para la gestión, el mantenimiento y futuras intervenciones.

Visualización de la Influencia Topográfica en Proyectos de Edificación

El siguiente gráfico de radar ilustra la importancia relativa percibida de diversos aspectos de la topografía en las diferentes fases de un proyecto de edificación. Los valores son conceptuales y buscan destacar cómo ciertas aplicaciones topográficas ganan o disminuyen en prominencia a medida que avanza el proyecto. Por ejemplo, la 'Definición del Terreno' es primordial en la Planificación, mientras que el 'Control de Ejecución' es vital durante la Construcción.

Mapa Mental de las Aplicaciones Topográficas en Edificación

El siguiente mapa mental resume las interconexiones y las diversas aplicaciones de la topografía en el ciclo de vida de un proyecto de edificación, destacando su papel central.

mindmap root["Topografía en Proyectos de Edificación"] id1["Fase de Planificación y Diseño"] id1_1["Levantamiento Topográfico Inicial"] id1_1_1["Medición de contornos y elevaciones"] id1_1_2["Identificación de características del terreno"] id1_1_3["Definición de límites"] id1_2["Análisis del Terreno"] id1_2_1["Modelos Digitales (MDT/MDE)"] id1_2_2["Análisis de pendientes y drenaje"] id1_3["Soporte al Diseño Arquitectónico y Estructural"] id1_3_1["Adaptación al entorno"] id1_3_2["Diseño de cimentaciones"] id1_3_3["Planificación de accesos"] id2["Fase de Ejecución y Construcción"] id2_1["Replanteo Topográfico"] id2_1_1["Marcación de ejes y puntos clave"] id2_1_2["Asegurar alineaciones y niveles"] id2_2["Control Geométrico de Obra"] id2_2_1["Verificación de especificaciones"] id2_2_2["Detección de desviaciones"] id2_3["Cálculo de Volúmenes"] id2_3_1["Movimiento de tierras (excavación/relleno)"] id3["Fase Post-Construcción"] id3_1["Monitoreo de Deformaciones"] id3_1_1["Control de asentamientos"] id3_1_2["Seguridad estructural a largo plazo"] id3_2["Planos As-Built"] id3_2_1["Documentación final"] id3_2_2["Actualización catastral"] id4["Beneficios Clave"] id4_1["Precisión y Exactitud"] id4_2["Reducción de Riesgos"] id4_3["Optimización de Recursos y Costos"] id4_4["Seguridad"] id4_5["Cumplimiento Normativo"] id5["Tecnologías Aplicadas"] id5_1["Estaciones Totales y GPS/GNSS"] id5_2["Drones (UAVs) y Fotogrametría"] id5_3["Escáneres Láser 3D (LiDAR)"] id5_4["Software CAD/GIS/BIM"]

Topografía Aplicada: Un Vistazo Práctico

Para comprender mejor cómo se aplica la topografía en el terreno, el siguiente video ofrece una visión práctica sobre el trazado de cimentaciones, una tarea fundamental en la edificación donde la precisión topográfica es indispensable. Muestra cómo los principios teóricos se traducen en acciones concretas en el sitio de construcción, asegurando que la estructura comience con una base sólida y correctamente ubicada.

Resumen de Aplicaciones Topográficas por Etapa del Proyecto

La siguiente tabla resume las principales aplicaciones de la topografía en las distintas fases de un proyecto de edificación, proporcionando una visión general de su contribución continua.

Fase del Proyecto	Aplicaciones Principales de la Topografía	Objetivo Principal
Estudios Previos y Planificación	Levantamiento topográfico detallado, análisis de viabilidad del terreno, identificación de características y restricciones, estimación preliminar de costos.	Comprender las condiciones del sitio y determinar la factibilidad del proyecto.
Diseño	Creación de modelos topográficos (MDT/MDE), base para planos arquitectónicos y de ingeniería, diseño de cimentaciones, planificación de drenajes y accesos.	Desarrollar un diseño que se adapte al terreno y optimice el uso del espacio.
Ejecución y Construcción	Replanteo de ejes y puntos, control de alineaciones y niveles, verificación de dimensiones, cálculo de volúmenes de tierra, supervisión continua.	Asegurar que la construcción se realice según los planos y especificaciones, con precisión.
Post-Construcción y Seguimiento	Elaboración de planos "as-built", monitoreo de posibles deformaciones o asentamientos, documentación para trámites legales.	Verificar la obra finalizada y asegurar su integridad y seguridad a largo plazo.

Preguntas Frecuentes (FAQ)

¿Qué es un levantamiento topográfico y por qué es crucial antes de construir?

Un levantamiento topográfico es el proceso de medir y mapear las características físicas de un terreno, incluyendo sus elevaciones, contornos, pendientes y la ubicación de elementos naturales y artificiales. Es crucial antes de cualquier proyecto de edificación porque proporciona la información base para evaluar la viabilidad del proyecto, diseñar estructuras que se adapten al entorno, planificar movimientos de tierra, evitar riesgos geotécnicos y asegurar que la construcción se realice dentro de los límites legales y de forma segura.

¿Cómo ayuda la topografía a optimizar costos en un proyecto de edificación?

La topografía ayuda a optimizar costos de varias maneras:

Minimizando el movimiento de tierras: Al adaptar el diseño a la topografía existente, se reducen las necesidades de excavación y relleno, que son costosas.
Evitando errores de construcción: Un replanteo preciso y un control continuo evitan desviaciones que requerirían demoliciones y reconstrucciones costosas.
Previniendo problemas futuros: La identificación temprana de riesgos (como drenaje deficiente o inestabilidad del suelo) permite tomar medidas preventivas, evitando reparaciones costosas a largo plazo.
Planificación eficiente de recursos: Con datos precisos, se pueden planificar mejor los materiales, la maquinaria y la mano de obra.

¿Qué tecnologías modernas se utilizan en la topografía para edificación?

La topografía moderna en edificación utiliza una gama de tecnologías avanzadas para mejorar la precisión y eficiencia, tales como:

Estaciones Totales: Para mediciones precisas de ángulos y distancias.
GPS/GNSS: Para el posicionamiento exacto de puntos en el terreno.
Drones (UAVs): Para levantamientos aéreos rápidos y generación de modelos 3D y ortofotos.
Escáneres Láser 3D (LiDAR): Para capturar nubes de puntos detalladas del terreno y estructuras.
Software CAD y GIS: Para procesar datos, crear modelos digitales del terreno y diseñar.
Tecnología BIM (Building Information Modeling): Para integrar la información topográfica en modelos de información del edificio, facilitando la colaboración y gestión del proyecto.

¿De qué manera la topografía contribuye a la seguridad de una edificación?

La topografía es fundamental para la seguridad de una edificación porque:

Permite diseñar cimentaciones adecuadas a las condiciones del suelo y la pendiente, previniendo fallos estructurales.
Ayuda a identificar y evitar riesgos geológicos como deslizamientos, hundimientos o zonas propensas a inundaciones.
Asegura que la construcción se realice según las especificaciones de diseño, evitando desviaciones que puedan comprometer la integridad estructural.
Facilita la planificación de sistemas de drenaje efectivos, previniendo daños por agua.
El monitoreo topográfico post-construcción puede detectar deformaciones tempranas, permitiendo intervenciones antes de que se conviertan en un peligro.
