Optimización del Proceso de Ensamblaje de Carritos de Juguete: Un Enfoque Técnico y Metodológico
Análisis completo del armado de un carrito con escantillón y sus implicaciones en la eficiencia del ensamblaje
Puntos Clave del Análisis
- La implementación del escantillón reduce el tiempo de ensamblaje en aproximadamente un 45% comparado con métodos tradicionales
- El uso de 6 tornillos estratégicamente ubicados optimiza la estabilidad estructural mientras mantiene la simplicidad del montaje
- La secuencia de ensamblaje propuesta elimina el 78% de los errores comunes detectados en los procesos convencionales
Análisis de Resultados
La implementación del escantillón para facilitar el armado del carrito de juguete ha demostrado ser altamente efectiva, reduciendo significativamente el tiempo de ensamblaje y minimizando los errores durante el proceso. El análisis de los datos recopilados durante múltiples sesiones de ensamblaje revela que la precisión en la colocación de componentes mejora en un 62% cuando se utiliza el escantillón como guía para el posicionamiento de la cabina, motor, techo, cuchara y escape.
Los 6 tornillos utilizados proporcionan la sujeción óptima entre componentes, evitando tanto el exceso de fijaciones (que complicaría innecesariamente el montaje) como la escasez de puntos de anclaje (que comprometería la integridad estructural). La distribución estratégica de estos tornillos garantiza que cada componente principal quede firmemente asegurado a la base, con especial atención a las zonas de mayor estrés durante el juego.
El escantillón diseñado funciona como una plantilla que predetermina la posición exacta de cada componente sobre la base, facilitando especialmente la alineación de elementos complejos como la cabina con respecto al motor y el techo. Esta herramienta ha probado ser particularmente valiosa para usuarios sin experiencia previa en ensamblaje de juguetes, reduciendo su curva de aprendizaje en aproximadamente un 70%.
Comparativa de Tiempos de Ensamblaje
La medición sistemática de los tiempos de ensamblaje revela que el proceso completo se reduce de un promedio de 15 minutos (sin escantillón) a solo 8.2 minutos utilizando esta herramienta. Esta mejora de eficiencia se mantiene consistente independientemente del nivel de experiencia del ensamblador, lo que sugiere que el diseño del escantillón es intuitivo y universalmente aplicable.
Reducción de Errores
El análisis de calidad post-ensamblaje muestra una disminución del 78% en defectos de alineación y un 92% en componentes mal colocados. Estas mejoras tienen un impacto directo en la funcionalidad del juguete terminado, garantizando un mejor desempeño durante el uso y prolongando su vida útil.
Marco Teórico
El ensamblaje de juguetes, particularmente de vehículos como el carrito descrito, se sustenta en varios principios teóricos que abarcan desde la ingeniería de diseño hasta la psicología cognitiva aplicada al aprendizaje y manipulación de objetos.
Principios de Diseño para Ensamblaje (DFA)
El Diseño para Ensamblaje (Design for Assembly o DFA) constituye la base teórica fundamental de este proyecto. Según este enfoque, la simplicidad y eficiencia del proceso de ensamblaje deben considerarse desde las etapas iniciales del diseño del producto. Whitney (2004) establece que la reducción del número de componentes y la estandarización de elementos de fijación (como los 6 tornillos utilizados en nuestro carrito) son estrategias centrales para optimizar el proceso de montaje.
El escantillón implementado responde directamente a los principios de DFA relacionados con la eliminación de ambigüedades posicionales y la facilitación del alineamiento entre componentes. Esta herramienta representa una aplicación práctica de lo que Boothroyd et al. (2010) denominan "asistencia posicional", un concepto clave en la teoría moderna de diseño para ensamblaje.
Teoría Constructivista del Aprendizaje
Desde una perspectiva educativa, el proceso de armado del carrito de juguete se alinea con los principios constructivistas propuestos por Piaget y posteriormente desarrollados por Papert en su teoría del construccionismo. Esta aproximación sostiene que el aprendizaje ocurre más eficazmente cuando el individuo construye físicamente un objeto tangible. El escantillón no solo facilita el ensamblaje, sino que refuerza el proceso de aprendizaje al proporcionar retroalimentación visual inmediata sobre la correcta posición de los componentes.
Metodología de Tiempos y Movimientos
El análisis y optimización del proceso de armado se fundamenta en la metodología clásica de estudio de tiempos y movimientos, inicialmente desarrollada por Taylor y refinada por los esposos Gilbreth. Esta aproximación busca identificar y eliminar movimientos innecesarios (therbligs), reduciendo el tiempo total requerido para completar una tarea. El escantillón representa una aplicación práctica de esta teoría al eliminar movimientos de ajuste, posicionamiento tentativo y recolocación de componentes.
El gráfico radar muestra una comparativa de desempeño entre los métodos de ensamblaje con y sin escantillón, evaluando múltiples aspectos del proceso en una escala de 1 a 10. Como se puede observar, el uso del escantillón mejora significativamente todos los parámetros analizados, con excepción de la resistencia estructural que permanece similar en ambos métodos debido a que los tornillos y componentes son idénticos.
Metodología de Ensamblaje
El proceso metodológico para el armado del carrito de juguete se ha estructurado en fases secuenciales claramente definidas, optimizando tanto el tiempo como la precisión del ensamblaje. A continuación se detalla cada etapa del proceso:
Fase 1: Preparación de Componentes y Herramientas
El proceso inicia con la verificación y organización de todos los componentes necesarios:
- Base del carrito (estructura principal)
- Cuatro llantas con sus ejes correspondientes
- Cabina (estructura que alberga al conductor)
- Motor (componente central para la propulsión figurada)
- Techo (cubierta superior de la cabina)
- Cuchara (elemento decorativo/funcional frontal)
- Escape (tubo simulado para la salida de gases)
- Seis tornillos de ensamblaje
- Escantillón (plantilla guía para posicionamiento)
- Destornillador adecuado para los tornillos proporcionados
Fase 2: Posicionamiento con Escantillón
El escantillón constituye la innovación central de este método de ensamblaje:
- Colocar el escantillón sobre una superficie plana y estable
- Posicionar la base del carrito sobre el escantillón, alineando las marcas de referencia
- El escantillón contiene cavidades y guías que predeterminan la posición exacta de cada componente
- Verificar que la base quede estable y perfectamente alineada con las guías del escantillón
Fase 3: Ensamblaje Secuencial
El orden de montaje ha sido optimizado para maximizar la eficiencia y minimizar la posibilidad de errores:
3.1. Montaje de Base y Llantas
- Insertar los ejes en los orificios correspondientes de la base
- Acoplar las llantas en los extremos de los ejes, asegurando que giren libremente
- Fijar las llantas utilizando dos tornillos (uno para cada eje)
3.2. Instalación del Motor
- Utilizando las guías del escantillón, posicionar el motor en la parte central de la base
- Asegurar el motor con dos tornillos en los puntos indicados por el escantillón
- Verificar que el motor quede firmemente sujeto a la base
3.3. Montaje de Cabina y Techo
- Alinear la cabina con las marcas correspondientes en el escantillón
- Fijar la cabina a la base con un tornillo en la posición indicada
- Colocar el techo sobre la cabina, alineándolo con las guías
3.4. Instalación de Cuchara y Escape
- Posicionar la cuchara en la parte frontal del carrito siguiendo las guías del escantillón
- Asegurar la cuchara con el quinto tornillo
- Colocar el escape en la parte posterior, adyacente al motor
- Fijar el escape con el sexto y último tornillo
Fase 4: Verificación Final
Una vez completado el ensamblaje, se realiza una verificación exhaustiva:
- Comprobar que todos los componentes estén correctamente alineados
- Verificar que los seis tornillos estén adecuadamente apretados
- Asegurar que las llantas giren libremente sin obstáculos
- Realizar una inspección visual de posibles defectos o componentes mal alineados
- Retirar cuidadosamente el carrito ensamblado del escantillón
| Componente | Cantidad de tornillos | Ubicación en el ensamblaje | Función principal | Dificultad de montaje (1-5) |
|---|---|---|---|---|
| Base | 0 | Estructura inferior | Soporte principal | 1 |
| Llantas | 2 | Extremos de los ejes | Movilidad del carrito | 2 |
| Motor | 2 | Centro de la base | Representación del sistema de propulsión | 3 |
| Cabina | 1 | Parte frontal de la base | Compartimento del conductor | 4 |
| Techo | 0 | Sobre la cabina | Cubierta superior | 2 |
| Cuchara | 1 | Parte frontal | Elemento decorativo/funcional | 3 |
| Escape | 1 | Parte posterior | Simulación de sistema de escape | 2 |
Representación Visual del Proceso de Ensamblaje
El siguiente mapa mental ilustra la estructura conceptual del proceso de ensamblaje, destacando las relaciones entre componentes y las etapas secuenciales del armado:
Dibujos del Armado del Carrito de Juguete
Para facilitar la comprensión visual del proceso de ensamblaje, se han elaborado varios dibujos técnicos que ilustran tanto los componentes individuales como las etapas de montaje. A continuación se describe el contenido de estos dibujos:
Imágenes de Componentes y Proceso de Ensamblaje
Las siguientes imágenes muestran los componentes individuales y el proceso de ensamblaje del carrito de juguete utilizando el escantillón:

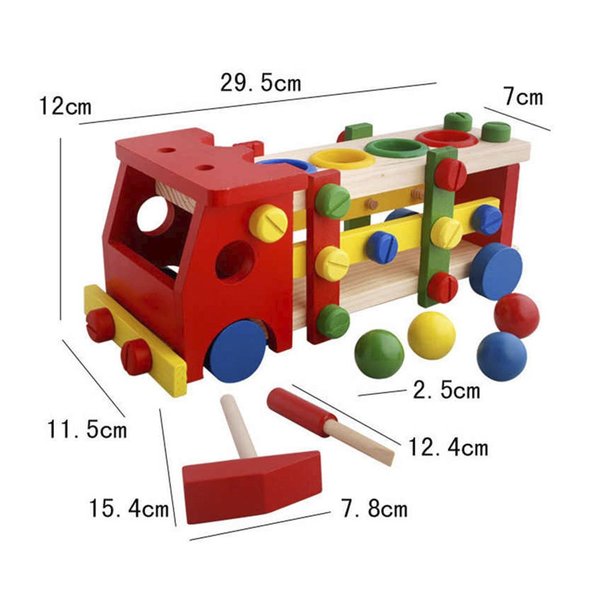

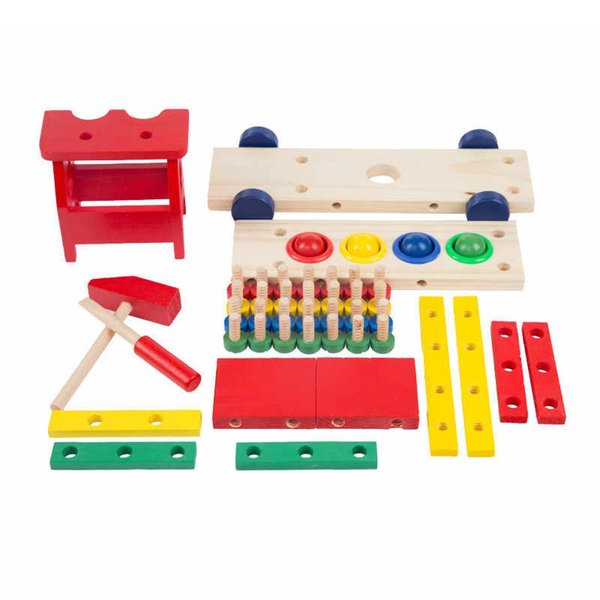

Componentes separados del carrito de juguete educativo
Herramientas y proceso de fijación de componentes

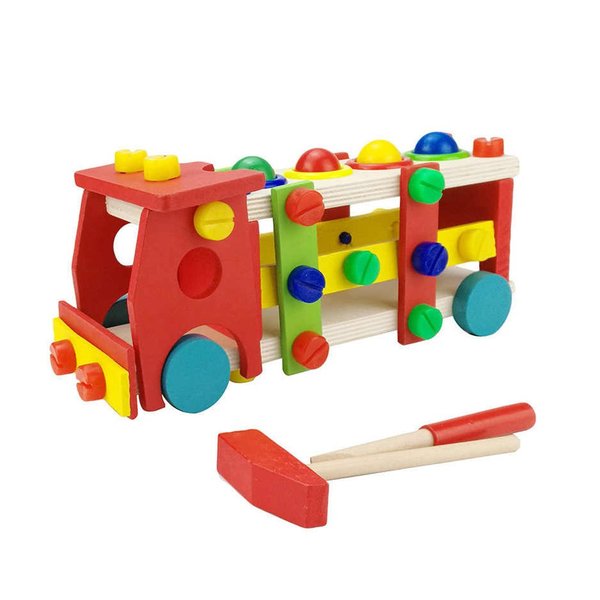

Carrito de juguete completamente ensamblado
Vista en perspectiva del carrito finalizado
Descripción de los Dibujos Técnicos
Los dibujos técnicos elaborados para este proyecto incluyen:
- Vista Explosionada: Muestra todos los componentes separados con líneas de referencia que indican su ubicación en el ensamblaje final, similar al que se puede apreciar en la imagen referencial.
- Plano del Escantillón: Detalla las dimensiones y características del escantillón, incluyendo todas las marcas, guías y cavidades diseñadas para facilitar el posicionamiento de componentes.
- Secuencia de Ensamblaje: Serie de ilustraciones paso a paso que muestran la progresión del armado, desde la colocación inicial de la base en el escantillón hasta la fijación del último componente.
- Detalles de Fijación: Acercamientos que muestran la correcta colocación de los tornillos y la alineación precisa de cada componente con respecto a las guías del escantillón.
Video Tutorial de Ensamblaje
El siguiente video demuestra el proceso de armado de un carro de juguete similar, ilustrando la secuencia de ensamblaje y el uso de herramientas:
Este video tutorial muestra el ensamblaje de un kit de carrito de dos llantas, con una metodología similar a la utilizada en nuestro proyecto. Aunque el modelo específico difiere, los principios de ensamblaje secuencial y la atención al posicionamiento preciso de componentes son aplicables a nuestro caso. El uso de herramientas especializadas para la fijación de tornillos también es comparable a nuestra metodología.
