Transformatorlar va Volt Qo'shuvchi Qurilmalar: Elektr Energiyasini O'zgartirish Siri

Elektr energiyasini uzatish va o'zgartirishning zamonaviy usullari va texnologiyalari

Asosiy Qoidalar

Elektromagnit induksiya prinsipi transformatorlarning ishlash asosi bo'lib, energiyani bir kuchlanishdan boshqasiga o'zgartirish imkonini beradi.
Transformatorlarning turlari va foydalanish sohalari juda xilma-xil bo'lib, ular elektr tarmoqlaridan tortib maishiy jihozlargacha qo'llaniladi.
Xavfsizlik va samaradorlik volt qo'shuvchi transformatorlarning muhim xususiyatlari hisoblanadi.

Transformatorlar Tuzilishi va Ishlash Prinsipi

Transformatorlar elektromagnit induksiya qonuniga asoslanib ishlaydi. Ular o'zgaruvchan tok kuchlanishini o'zgartirish uchun ishlatiladi. Transformatorning asosiy qismlari temir o'zak va ikki xil o'ramlardan iborat: birlamchi va ikkilamchi o'ramlar.

Volt Qo'shuvchi Transformatorlarning Asosiy Qismlari

Volt qo'shuvchi transformatorlar (potential transformatorlar) quyidagi asosiy qismlardan iborat:

Birlamchi o'ram (Primary winding) - yuqori kuchlanish ulangan o'ram, o'zgaruvchan elektr toki o'zgaruvchan magnit maydon hosil qiladi
Ikkilamchi o'ram (Secondary winding) - past kuchlanishli o'ram, magnit maydon ta'sirida elektr quvvatini hosil qiladi
Magnit o'zak (Core) - magnit oqimni yo'naltiruvchi temir o'zak
Izolyatsiya materiallari - xavfsiz ishlashni ta'minlash uchun o'ramlar orasidagi izolyatsiya

Ishlash Prinsipi

Volt qo'shuvchi transformatorlar ishlash prinsipi Faradey induksiya qonuniga asoslanadi:

Birlamchi o'ramga o'zgaruvchan tok kiritilganda, o'zgaruvchan magnit maydon hosil bo'ladi
Bu magnit maydon temir o'zak orqali ikkilamchi o'ramga o'tadi
Ikkilamchi o'ramda elektr yurituvchi kuch (EYuK) induksiyalanadi
Kuchlanish nisbati o'ramlar soniga to'g'ri proporsional bo'ladi: $$\frac{U_1}{U_2} = \frac{N_1}{N_2}$$

Transformatorda kuchlanish o'zgarishi birlamchi va ikkilamchi o'ramlardagi aylanmalar nisbatiga asoslanadi. Agar ikkilamchi o'ramdagi aylanmalar soni ko'proq bo'lsa, kuchlanish oshadi (step-up transformator). Agar ikkilamchi o'ramdagi aylanmalar soni kamroq bo'lsa, kuchlanish pasayadi (step-down transformator).

Transformator formulasi

Transformatorlarning asosiy formulasi:

\[ \frac{V_p}{V_s} = \frac{N_p}{N_s} = \frac{I_s}{I_p} \]

Bu yerda:

V_p - birlamchi o'ramdagi kuchlanish
V_s - ikkilamchi o'ramdagi kuchlanish
N_p - birlamchi o'ramdagi aylanmalar soni
N_s - ikkilamchi o'ramdagi aylanmalar soni
I_p - birlamchi o'ramdagi tok
I_s - ikkilamchi o'ramdagi tok

Volt Qo'shuvchi Transformatorlarning Turlari

Volt qo'shuvchi transformatorlar vazifasi va tuzilishiga ko'ra bir necha turlarga bo'linadi:

Kuchlanish Darajasiga Ko'ra

Transformator turi	Ishlash prinsipi	Qo'llanilish sohasi
Kuchlanishni oshiruvchi (Step-up)	Birlamchi o'ramdan ikkilamchi o'ramga kuchlanishni oshiradi	Elektr energiyani uzatish liniyalari
Kuchlanishni pasaytiruvchi (Step-down)	Birlamchi o'ramdan ikkilamchi o'ramga kuchlanishni pasaytiradi	Uy-ro'zg'or va sanoat ehtiyojlari
Potensial transformatorlar (PT)	Yuqori kuchlanishni o'lchov asboblari uchun pasaytiradi	Elektr stansiyalari, o'lchov tizimlari
Kapasitiv kuchlanish transformatorlari (CVT)	Kondensatorlar yordamida kuchlanishni o'zgartiradi	Yuqori chastotali signallarni uzatish

Fazalar Soniga Ko'ra

Bir fazali transformatorlar - kichik va o'rta quvvatli tizimlarda qo'llaniladi
Uch fazali transformatorlar - elektr energiyani uzatish va taqsimlashda qo'llaniladi

Uch fazali transformatorlar ulash sxemalari

Delta (Δ) ulash - o'ramlar uchburchak shaklida ulanadi
Yulduz (Y) ulash - o'ramlar yulduz shaklida ulanadi
Zigzag (Z) ulash - murakkab ulash turi, maxsus ehtiyojlar uchun

Qo'llanilish Sohasiga Ko'ra

O'lchov transformatorlari - elektr parametrlarni o'lchash uchun
Himoya transformatorlari - elektr tizimlarni himoya qilish uchun
Avtotransformatorlar - kuchlanishni keng doirada o'zgartirish uchun
Izolatsion transformatorlar - elektr tizimlarni galvanik ajratish uchun

Volt Qo'shuvchi Transformatorlarning Samaradorligi

Volt qo'shuvchi transformatorlarning samaradorligi bir necha omillarga bog'liq. Quyidagi radar diagrammasi turli xil transformatorlarning samaradorlik ko'rsatkichlarini taqqoslaydi:

Grafik ko'rsatishicha, kuchlanishni pasaytiruvchi transformatorlar umumiy samaradorligi bo'yicha yaxshiroq ko'rsatkichlarga ega, lekin potensial transformatorlar xavfsizlik va himoya bo'yicha ustunlikka ega.

Volt Qo'shuvchi Transformatorlar Afzalliklari

Yuqori kuchlanishni xavfsiz o'lchash - o'lchov asboblarini yuqori kuchlanishdan himoya qiladi
Elektr stansiyalarda keng qo'llaniladi - nazorat va boshqarish jarayonlarida muhim rol o'ynaydi
Energiya tizimlarining barqaror ishlashini ta'minlaydi - elektr energiyasini taqsimlashda muhim omil
Harakatsiz qismlarga ega - ishonchli ishlash va uzoq xizmat muddatini ta'minlaydi

Volt Qo'shuvchi Transformatorlar Qo'llanilish Sohalari

Volt qo'shuvchi transformatorlar elektr energetikasining turli sohalarida keng qo'llaniladi:

mindmap root["Volt qo'shuvchi transformatorlar qo'llanilishi"] ["Elektr energiyani uzatish"] ["Uzoq masofalarga elektr energiya uzatish"] ["Elektr uzatish liniyalari"] ["Kuchlanishni oshirish (110-500 kV)"] ["Elektr energiyani taqsimlash"] ["Shahar va qishloq elektr tarmoqlari"] ["Sanoat korxonalarida elektr ta'minoti"] ["Kuchlanishni pasaytirish (35-10-0.4 kV)"] ["O'lchash va nazorat"] ["Elektr stansiyalarda nazorat tizimlari"] ["Rele himoya tizimlari"] ["O'lchov asboblari bilan ishlash"] ["Maishiy va tijorat sohalari"] ["Maishiy elektr jihozlari"] ["Kompyuter va elektron qurilmalar"] ["Yoritish tizimlari"] ["Maxsus qo'llanilish sohalari"] ["Payvandlash uskunalari"] ["Tibbiy asbob-uskunalar"] ["Telekommunikatsiya tizimlari"]

Mindmap diagrammasi ko'rsatganidek, volt qo'shuvchi transformatorlar elektr energiyani uzatishdan tortib, maishiy elektr jihozlarigacha bo'lgan keng ko'lamli sohalarda qo'llaniladi.

Transformatorlarning Vizual Tuzilishi

Quyida turli xil transformatorlarning tuzilishini ko'rsatuvchi rasmlar keltirilgan:

Transformatorlarni parallel va ketma-ket ulash sxemasi

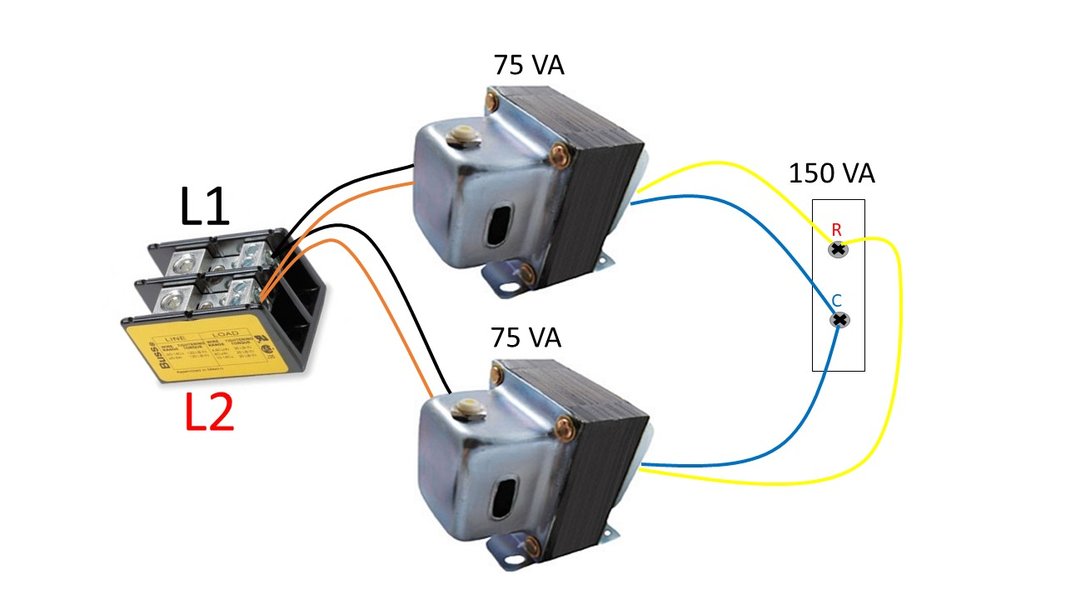

Transformatorlarni parallel ulash usuli

Bu rasmlar transformatorlarning turli ulash usullarini ko'rsatadi. Transformatorlar parallel yoki ketma-ket ulanishi mumkin, bu esa turli kuchlanish va tok darajalariga erishish imkonini beradi. Parallel ulash qurilmaning quvvatini oshiradi, ketma-ket ulash esa kuchlanishni oshirish yoki pasaytirish imkonini beradi.

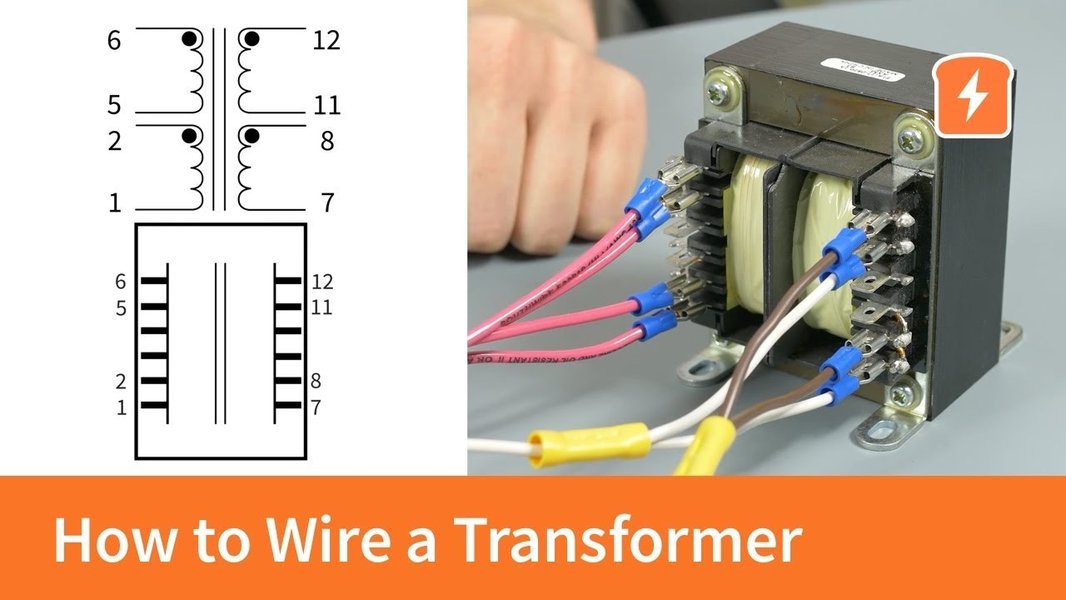

Transformatorlarni Qo'shish Bo'yicha Video Qo'llanma

Transformatorlarni qo'shish va ulashning amaliy usullari haqida qo'shimcha ma'lumot olish uchun quyidagi videoni ko'rishingiz mumkin:

Bu video transformatorlarni ketma-ket va parallel ulash usullarini ko'rsatib beradi. Video orqali siz turli kuchlanish darajalariga erishish uchun transformatorlarni qanday ulash kerakligini o'rganishingiz mumkin.

Xavfsizlik Choralari

Volt qo'shuvchi transformatorlar bilan ishlashda xavfsizlik choralariga rioya qilish juda muhim:

Asosiy Xavfsizlik Qoidalari

Izolyatsiya darajasi - transformator o'ram va ichki elektr tarkiblari orasida yuqori izolyatsiya talab qiladi
Yerga ulash - barcha metall qismlari yerga ulanishi kerak
Himoya qurilmalari - ortiqcha yuk va qisqa tutashuv holatlaridan himoya qiluvchi qurilmalar o'rnatilishi kerak
Malakali mutaxassislar - transformatorlar bilan ishlash faqat malakali mutaxassislar tomonidan amalga oshirilishi kerak

Transformator Holatini Nazorat Qilish

Transformatorning holatini muntazam nazorat qilish orqali uning xavfsiz va samarali ishlashini ta'minlash mumkin. Nazorat qilish quyidagilarni o'z ichiga oladi:
