Transformador: Análise de Afirmações

Compreendendo o funcionamento e as características dos transformadores de redução de tensão

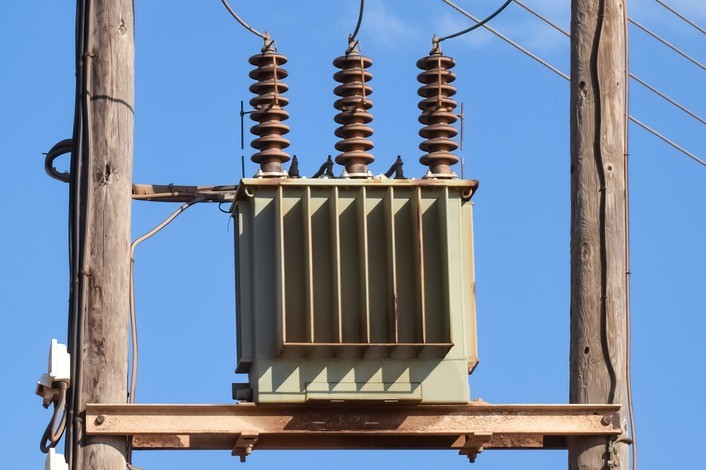

transformer electrical equipment and power lines

Principais Destaques

Número de espiras: O enrolamento primário possui mais espiras que o secundário em transformadores abaixadores de tensão.
Relação de Corrente: A corrente no secundário é maior que no primário, mantendo a potência praticamente constante.
Natureza da Tensão: A tensão de saída permanece em corrente alternada, e a afirmação sobre “diferença de potência contínua” é incorreta.

Análise Detalhada das Afirmações

Introdução ao Funcionamento dos Transformadores

Transformadores são dispositivos elétricos que operam com base na indução eletromagnética, permitindo a transferência de energia entre dois circuitos de forma eficiente. Comumente utilizados para adequar os níveis de tensão, eles podem atuar tanto como elevadores quanto como abaixadores. No caso de transformadores abaixadores, há uma redução sustancial na tensão, mas, em consonância com a conservação de energia, ocorre um aumento proporcional na corrente.

No contexto desta questão, temos um transformador que é empregado para reduzir a tensão de uma rede urbana de 3.800 V para 115 V, utilizada para fins de resistência. A função principal desse transformador é ajustar os níveis de tensão para que dispositivos operem de forma segura e eficiente.

Avaliação Individual das Afirmações

Afirmação |: Número de Espiras

A primeira afirmação diz: "O número de espiras no primário é maior que no secundário". Essa afirmação é fundamental no princípio de funcionamento dos transformadores abaixadores. Para que a tensão seja reduzida, é necessário que o enrolamento primário (ligado à tensão alta) possua um número maior de espiras em comparação ao enrolamento secundário (ligado à tensão baixa). A razão entre o número de espiras nos dois enrolamentos, conhecida como razão de transformação, é o critério básico para determinar como a tensão será modificada.

Se o enrolamento primário apresenta, por exemplo, dez vezes mais espiras que o secundário, a tensão no secundário será 1/10 da tensão do primário (descontando perdas). Assim, com 3.800 V no primário, a tensão esperada no secundário pode ser reduzida para valores compatíveis com o equipamento a ser alimentado.

Afirmação ||: Corrente Elétrica

A segunda afirmação diz: "A corrente elétrica no primário é menor que no secundário". Essa proposição segue diretamente do princípio da conservação de energia, considerando que, em um transformador ideal, a potência (produto da tensão e da corrente) é mantida constante entre os enrolamentos primário e secundário, excetuando-se pequenas perdas devido ao aquecimento e outras ineficiências.

O que significa isto? Em um cenário prático, se a tensão diminui no secundário, a corrente deve aumentar proporcionalmente para que a potência permaneça estável (ou seja, se \( \text{P}_{primário} = \text{P}_{secundário}\) e \( \text{P} = V \times I\), então uma tensão reduzida no secundário implica em uma corrente maior). Portanto, a corrente de saída no secundário é maior, corroborando a necessidade de que o transformador tenha condutores adequados para lidar com essa corrente aumentada.

Afirmação |||: Natureza da Tensão no Secundário

A terceira afirmação diz: "A diferença de potência no secundário é contínua". Esta afirmação está equivocada, pois os transformadores operam com corrente alternada (CA). A tensão do secundário, assim como a do primário, é alternada. Em outras palavras, a característica essencial desse tipo de dispositivo é que ele modifica o valor (amplitude) da tensão AC, sem transformar sua natureza para corrente contínua (DC).

Consequentemente, a “diferença de potência contínua” não se aplica a um sistema operando em CA, o que torna essa afirmação incorreta. A terminologia “contínua” aqui pode referir-se, equivocadamente, à forma de onda, mas na realidade, o transformador simplesmente não converte a tensão alternada em uma forma contínua sem dispositivos adicionais de retificação e filtragem.

Comparações e Relações Fundamentais

Para ampliar a compreensão dos conceitos, vejamos os aspectos críticos dos transformadores em maior profundidade:

Razão de Transformação e Número de Espiras

A razão de transformação (\( \frac{N_p}{N_s} \)) entre o número de espiras do primário (\(N_p\)) e do secundário (\(N_s\)) determina a mudança de tensão através do transformador. Esta relação segue a fórmula:

\( \displaystyle \frac{V_p}{V_s} = \frac{N_p}{N_s} \)

Onde \(V_p\) é a tensão primária e \(V_s\) é a tensão secundária. No caso apresentado, onde \(V_p = 3800\,\text{V}\) e \(V_s = 115\,\text{V}\), a razão de tensão é aproximadamente \( \frac{3800}{115} \approx 33\). Isso significa que o número de espiras no primário é cerca de 33 vezes o número de espiras no secundário. Essa relação é um princípio essencial para transformadores que têm a função de reduzir a tensão.

Conservação de Energia e Relação de Correntes

A conservação de energia em um transformador ideal implica que a potência no primário é igual à potência no secundário. Esta relação pode ser expressa como:

\( \displaystyle V_p \times I_p = V_s \times I_s \)

Quando a tensão é reduzida na saída, a corrente deve necessariamente aumentar para manter esta igualdade. Assim, se \(V_s\) é significativamente menor que \(V_p\), \(I_s\) será maior que \(I_p\), evidenciando que a corrente elétrica no secundário excede a corrente do primário. Essa é uma característica intrínseca dos transformadores de tensão reduzida, crucial para a operação segura de dispositivos que operam sob baixa tensão.

Natureza da Tensão e Corrente Alternada

Os transformadores operam com corrente alternada. Este fato garante que, tanto no primário quanto no secundário, o fluxo de energia continua a ser alternado, seguindo o padrão da fonte de alimentação original. A afirmação que sugere uma “diferença de potência contínua” no secundário é um mal-entendido, pois não há conversão de AC para DC em transformadores clássicos, a menos que sejam empregados dispositivos adicionais, como retificadores.

Desta forma, a natureza da tensão de saída permanecerá alternada, compatível com os sistemas de distribuição de energia elétrica que utilizam AC. Essa característica assegura a compatibilidade com a maioria dos aparelhos e equipamentos de consumo.

Síntese da Questão e Escolha da Opção Correta

Após a análise de cada afirmação:

Afirmação |: Correta, pois o número de espiras do primário é maior que o do secundário em transformadores abaixadores.
Afirmação ||: Correta, visto que a corrente elétrica no secundário é maior que no primário devido à conservação de potência.
Afirmação |||: Incorreta, pois o transformador opera com corrente alternada e não apresenta tensão contínua no secundário.

Portanto, somente as afirmações | e || são corretas. Assim, a resposta apropriada para essa questão é:

c) Somente | e || são corretas.

Tabela Resumo dos Conceitos

Conceito	Descrição	Aplicação no Transformador
Número de Espiras	Razão entre os enrolamentos primário e secundário	Primário possui mais espiras que o secundário, reduzindo a tensão
Corrente Elétrica	Relação inversa com a tensão segundo a conservação de potência	Corrente no secundário é maior para compensar a redução de tensão
Natureza da Tensão	Sistema de corrente alternada (AC)	Ambos os lados operam em AC; tensão contínua não ocorre

Aplicações Práticas e Considerações Técnicas

Distribuição de Energia Elétrica

Transformadores desempenham um papel crucial na distribuição de energia. Em linhas de transmissão e subestações, eles são empregados para ajustar os níveis de tensão de acordo com as necessidades de transmissão e consumo. Por exemplo, enquanto a transmissão de energia em alta voltagem minimiza perdas por dissipação, a redução da tensão é necessária para que a energia possa ser utilizada com segurança em residências e indústrias.

A prática de usar transformadores para baixar a tensão (como de 3.800 V para 115 V) garante que os dispositivos eletrônicos operem sem riscos de sobrecarga ou danos devido a níveis inadequados de tensão. Essa transformação também permite uma melhor adaptação aos limites de segurança e eficiência, garantindo que a corrente elétrica seja apropriada para os aparelhos conectados.

Eficiência e Perdas Energéticas

Embora os cálculos básicos apresentados aqui considerem transformadores ideais, na prática, perdas energéticas ocorrem devido à resistência dos materiais, histerese do núcleo e correntes parasitas. Essas perdas são minimizadas por meio do uso de ligas magnéticas de alta qualidade e técnicas aprimoradas de engenharia, mas permanecem um fator a ser considerado em aplicações industriais e comerciais.

A eficiência de um transformador é uma medida fundamental de sua performance e, geralmente, pode atingir percentuais elevados (acima de 95%) em projetos bem elaborados. Isso demonstra a importância dos princípios da conservação de energia e a precisão na fabricação dos dispositivos.

Segurança e Normas Regulatórias

Transformadores utilizados nas redes de distribuição são sujeitos a rigorosos padrões de segurança e normas técnicas, tais como as estabelecidas por órgãos nacionais e internacionais (por exemplo, IEC e ABNT). A precisão na construção e operação desses dispositivos garante que as medidas de proteção, tais como disjuntores e fusíveis, operem corretamente, prevenindo acidentes e garantindo a integridade tanto dos equipamentos quanto dos usuários.

As práticas de manutenção e inspeção periódica são essenciais para identificar desgastes ou falhas potenciais, contribuindo para a continuidade e eficiência no fornecimento de energia elétrica.

Exploração dos Conceitos de Transformação de Tensão

Relação Matemática e Física

Para compreender profundamente os mecanismos de operação, vale destacar a seguinte relação matemática fundamental do transformador:

\( \displaystyle \frac{V_p}{V_s} = \frac{N_p}{N_s} \)

Esta equação demonstra que a transformação de tensão é diretamente proporcional à razão das espiras. Em termos práticos, se um transformador altera a tensão de 3.800 V para 115 V, o cálculo realizado utilizando essa relação permite determinar as quantidades relativas de espiras no primário e no secundário. Além disso, a conservação da potência exigiria que:

\( \displaystyle V_p \times I_p \approx V_s \times I_s \)

Portanto, uma redução da tensão implicará necessariamente em um aumento correspondente na corrente, assumindo que as perdas sejam negligenciadas.

Comparação com Outros Dispositivos

Embora transformadores sejam dispositivos essenciais na distribuição de energia, é interessante notar que eles também encontram aplicações em outras áreas, como em equipamentos eletrônicos, onde, por vezes, se observa o uso de transformadores isoladores. Estes dispositivos proporcionam isolamento elétrico entre circuitos, aumentando a segurança contra choques elétricos. Ainda assim, a base de operação permanece similar: a manipulação de tensão e corrente através da relação de espiras.
