Cálculo do Número de Espiras em Transformadores

Entenda como converter 220 V para 20 V usando a relação de espiras

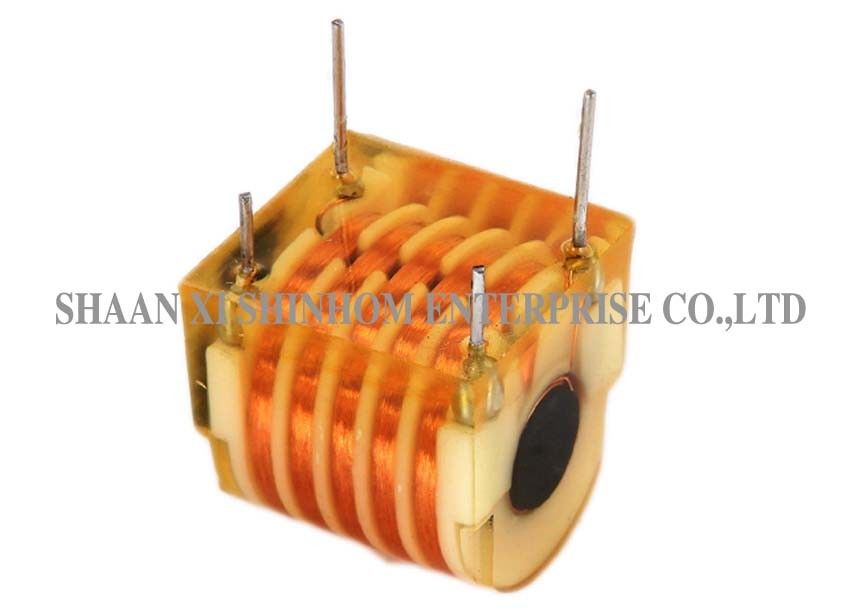

transformer coils high voltage appliance

Principais Insights

Relação de Transformação: A tensão está diretamente relacionada ao número de espiras nos enrolamentos.
Cálculo através da Fórmula: A fórmula \( \frac{V_p}{V_s} = \frac{N_p}{N_s} \) é usada para definir a proporção entre tensões e espiras.
Arredondamento Necessário: O resultado fracionário deve ser arredondado para um número inteiro de espiras.

Introdução ao Funcionamento dos Transformadores

Os transformadores são dispositivos fundamentais na transmissão e distribuição de energia elétrica. Eles permitem a conversão de voltagens, ajustando os níveis de tensão para aplicações específicas. Este processo é realizado com base na relação entre o número de espiras no enrolamento primário e o número de espiras no secundário. Em termos simples, um transformador utiliza o princípio da indução eletromagnética para modificar os níveis de tensão sem alterar a frequência, desde que o dispositivo esteja operando sob condições ideais.

Conceitos Básicos

Em um transformador, temos dois enrolamentos: o primário, conectado à fonte de alta tensão, e o secundário, que fornece uma tensão diferente, geralmente mais baixa, para o circuito consumidor. A transformação entre essas tensões é governada pela razão entre o número de espiras dos dois enrolamentos. Para ilustrar, considere as seguintes definições:

Definições

\( V_p \): Tensão no enrolamento primário — no exemplo, 220 V.
\( V_s \): Tensão no enrolamento secundário — desejamos 20 V.
\( N_p \): Número de espiras no enrolamento primário — informado como 1500 espiras.
\( N_s \): Número de espiras no enrolamento secundário — valor a ser determinado.

Aplicando a Relação de Espiras e Tensão

A relação entre a tensão e o número de espiras em um transformador é expressa pela fórmula:

\( \frac{V_p}{V_s} = \frac{N_p}{N_s} \)

Isto significa que a razão entre a tensão de entrada e a tensão de saída é igual à razão entre o número de espiras do enrolamento primário e o número de espiras do secundário.

Passo a Passo do Cálculo

1. Substituir os Valores Conhecidos

Dados os valores:

\( V_p = 220 \text{ V} \)
\( V_s = 20 \text{ V} \)
\( N_p = 1500 \) espiras

Substituímos esses valores na fórmula:

\( \frac{220}{20} = \frac{1500}{N_s} \)

2. Simplificar e Resolver para \( N_s \)

Primeiramente, calcule a razão entre as tensões:

\( \frac{220}{20} = 11 \)

Nossa equação torna-se:

\( 11 = \frac{1500}{N_s} \)

Para isolar \( N_s \), multiplique ambos os lados da equação por \( N_s \):

\( 11 \cdot N_s = 1500 \)

Em seguida, divida ambos os lados por 11 para encontrar \( N_s \):

\( N_s = \frac{1500}{11} \)

O resultado desta divisão é aproximadamente:

\( N_s \approx 136.36 \)

3. Considerações sobre o Número de Espiras

Como o número de espiras do enrolamento secundário precisa ser um número inteiro, convém arredondar o resultado. Embora a precisão matemática dê 136.36, a prática de construção de transformadores geralmente utiliza valores arredondados. Portanto, opta-se por 136 espiras.

Análise Detalhada do Cálculo e Implicações Práticas

Formulação Matemática e Fundamentação Física

A expressão \( \frac{V_p}{V_s} = \frac{N_p}{N_s} \) decorre diretamente do princípio de indução eletromagnética, estabelecido por Faraday. Quando uma corrente alternada flui pelo enrolamento primário, o campo magnético que dele resulta induce uma tensão no enrolamento secundário. Esta tensão induzida é proporcional ao número de espiras, o que torna acentuada a importância do design dos enrolamentos para a eficiência do transformador.

Para profissionais de engenharia elétrica, essa relação permite o dimensionamento cuidadoso de transformadores para diversas aplicações – desde a conversão de energia em residências até a transmissão em indústrias.

Impactos do Arredondamento

Embora o resultado exato seja 136.36 espiras, a construção prática de um transformador implica que as espiras sejam inteiras. A escolha de 136 espiras no secundário garante que a tensão de saída não supere os 20 V, mantendo a eficácia do aparelho e atendendo à especificação de funcionamento. Em cenários onde a precisão é imperativa, pode-se considerar ajustes finos por meio de materiais adicionais ou técnicas de compensação, mas para a maioria das aplicações domésticas, o arredondamento é suficiente.

Tabela Resumo do Cálculo

Parâmetro	Valor	Unidade
\( V_p \)	220	V
\( V_s \)	20	V
\( N_p \)	1500	Espiras
\( N_s \)	\(\frac{1500}{11}\) ≈ 136	Espiras

Implicações Práticas e Exemplos de Aplicação

Em muitos estados brasileiros, a tensão fornecida pelas concessionárias é de 220 V. Entretanto, a maioria dos aparelhos domésticos, como televisores, equipamentos de som e pequenos eletrodomésticos, operam em tensões mais baixas, como 20 V ou 12 V. O uso de transformadores integrados torna possível essa adaptação de tensão, permitindo que os dispositivos sejam seguros e eficientes em ambientes com tensões elevadas.

Além do exemplo considerado aqui, a metodologia utilizada para definir o número de espiras no enrolamento secundário é fundamental no design de transformadores para diversas indústrias. Por exemplo, em circuitos alimentados por energia de fontes de alta tensão, o mesmo princípio assegura que a energia seja transmitida de forma controlada e que o dispositivo final opere na voltagem adequada.

Cuidados no Design

Ao projetar um transformador, é importante considerar não apenas a relação direta de voltas, mas também fatores como a eficiência da transferência de energia, o material do núcleo, a frequência da corrente e as perdas por histerese. Esses fatores podem impactar o desempenho final do transformador e a confiabilidade do aparelho. No entanto, para cálculos básicos onde a transformação de 220 V para 20 V é necessária, a aplicação direta da fórmula é geralmente suficiente.

Aspectos Avançados e Considerações sobre a Prática de Engenharia

Na engenharia elétrica, o dimensionamento de transformadores vai além da simples aplicação do cálculo da relação de espiras. Profissionais avaliam as características do material magnético, as curvas de operação do núcleo, dissipação de calor e, em alguns casos, até técnicas avançadas de modelagem numérica para otimizar a eficiência do dispositivo.

Por exemplo, a resistência das bobinas e a indutância associada a cada espira podem afetar a resposta do transformador a variações de carga. Em situações onde a precisão e a estabilidade são essenciais, ajustes finos podem ser realizados com base em simulações computacionais que modelam a interação entre os componentes magnéticos e elétricos.

Outro aspecto relevante é o isolamento entre os enrolamentos primário e secundário. Na prática, técnicas de isolamento são aplicadas para garantir que a transferência de energia ocorra de forma segura, evitando riscos de curto-circuito e garantindo a proteção do usuário final. Essas medidas complementares ampliam a robustez e a durabilidade dos transformadores.

Assim, embora o cálculo principal seja realizado pela simples relação \( \frac{V_p}{V_s} = \frac{N_p}{N_s} \), a aplicação desse conceito é parte de um design mais amplo onde as características do material e os requisitos práticos do dispositivo determinam a melhor configuração do transformador.

Integração com Dispositivos Domésticos

No caso específico de aparelhos que operam com 20 V e possuem transformadores integrados, a determinação do número de espiras no enrolamento secundário é crucial para a segurança e eficiência. Por exemplo, uma televisão ou equipamento de som que opera em 20 V deve garantir que o transformador esteja corretamente dimensionado para evitar tensões excessivas que possam danificar os componentes internos. Ao definir o número exato de espiras, os engenheiros asseguram que o fluxo de energia seja adequado para o funcionamento seguro e confiável do dispositivo.

Este cuidadoso processo de design e arredondamento para 136 espiras, como visto no exemplo, demonstra a aplicação prática dos princípios de eletricidade e magnetismo em produtos do cotidiano. A consistência da relação entre tensão e número de espiras é um exemplo clássico de como a teoria se converte em prática no desenvolvimento de soluções tecnológicas para ambientes residenciais e industriais.
