Cálculo da Tensão de Pico em um Transformador
Análise Detalhada do Cálculo em um Retificador de Onda Completa
Principais Destaques
- Cálculo do Secundário: A tensão secundária é obtida dividindo a tensão primária pela relação de espiras.
- Tensão de Pico: Multiplicamos a tensão RMS do secundário pela raiz de dois para obter a tensão de pico.
- Aplicação no Retificador: A explicação aplica-se diretamente a um retificador de ponte, onde os diodos podem introduzir quedas de tensão adicionais.
Introdução e Contexto
Neste exercício, temos um retificador de onda completa com ponte que utiliza um transformador com uma relação de espiras de 4:1 e uma tensão de linha (tensão primária) de 110 V. O objetivo é calcular a tensão de pico na saída do transformador, ou seja, a tensão após a transformação, antes de considerar os efeitos retificadores dos diodos propriamente ditos.
Transformadores são dispositivos fundamentais em circuitos de fontes de alimentação, permitindo a conversão de voltagens conforme a relação das espiras. No caso de retificadores, essa tensão transformada é então convertida de corrente alternada (AC) para corrente contínua (DC), sendo a tensão de pico uma referência importante para o dimensionamento dos componentes do circuito.
Cálculo Passo a Passo
1. Determinação da Tensão Secundária RMS
Relação de Engrenagem
O transformador possui uma relação de espiras de 4:1, o que significa que a tensão primária é dividida por 4 para obter a tensão secundária. Portanto, para uma tensão primária de 110 V:
\( \displaystyle V_{\text{sec,RMS}} = \frac{V_{\text{prim}}}{\text{Relação}} = \frac{110 \, \text{V}}{4} = 27.5 \, \text{V} \)
Assim, a tensão RMS na saída do transformador é de 27.5 V.
2. Conversão da Tensão RMS para Tensão de Pico
Conversão Matemática
Em circuitos de corrente alternada, a conversão da tensão RMS para a tensão de pico é feita utilizando o fator multiplicador \(\sqrt{2}\) (aproximadamente 1.414), pois para uma onda senoidal:
\( \displaystyle V_{\text{pico}} = V_{\text{RMS}} \times \sqrt{2} \)
Aplicando a relação à tensão do secundário:
\( \displaystyle V_{\text{pico}} = 27.5 \, \text{V} \times \sqrt{2} \approx 27.5 \, \text{V} \times 1.414 \approx 38.89 \, \text{V} \)
Portanto, a tensão de pico na saída do transformador é aproximadamente 38.89 V.
3. Considerações Adicionais do Circuito Retificador de Ponte
Impacto das Quedas de Tensão nos Diodos
Em um retificador de onda completa com ponte, dois diodos conduzem em cada semiciclo, introduzindo uma queda de tensão (normalmente cerca de 0.7 V cada para diodos de silício). Assim, considerando essas quedas de tensão:
\( \displaystyle V_{\text{pico, carga}} = V_{\text{pico}} - 2 \times 0.7 \, \text{V} \)
\( \displaystyle V_{\text{pico, carga}} \approx 38.89 \, \text{V} - 1.4 \, \text{V} \approx 37.49 \, \text{V} \)
Embora o exercício em questão solicite apenas a tensão de pico na saída do transformador, é importante estar ciente que, em aplicações práticas, estas quedas de tensão podem afetar a tensão final aplicada à carga.
Resumo dos Cálculos e Informações Chave
| Tópico | Fórmula/Valor |
|---|---|
| Tensão Primária (RMS) | 110 V |
| Relação de Espiras | 4:1 |
| Tensão Secundária (RMS) | \( \displaystyle \frac{110}{4} = 27.5 \, \text{V} \) |
| Tensão de Pico (antes dos diodos) | \( \displaystyle 27.5 \times \sqrt{2} \approx 38.89 \, \text{V} \) |
| Queda de Tensão (ponte de diodos) | \( \displaystyle 2 \times 0.7 = 1.4 \, \text{V} \) |
| Tensão de Pico na Carga | \( \displaystyle 38.89 - 1.4 \approx 37.49 \, \text{V} \) |
Análise Detalhada do Problema

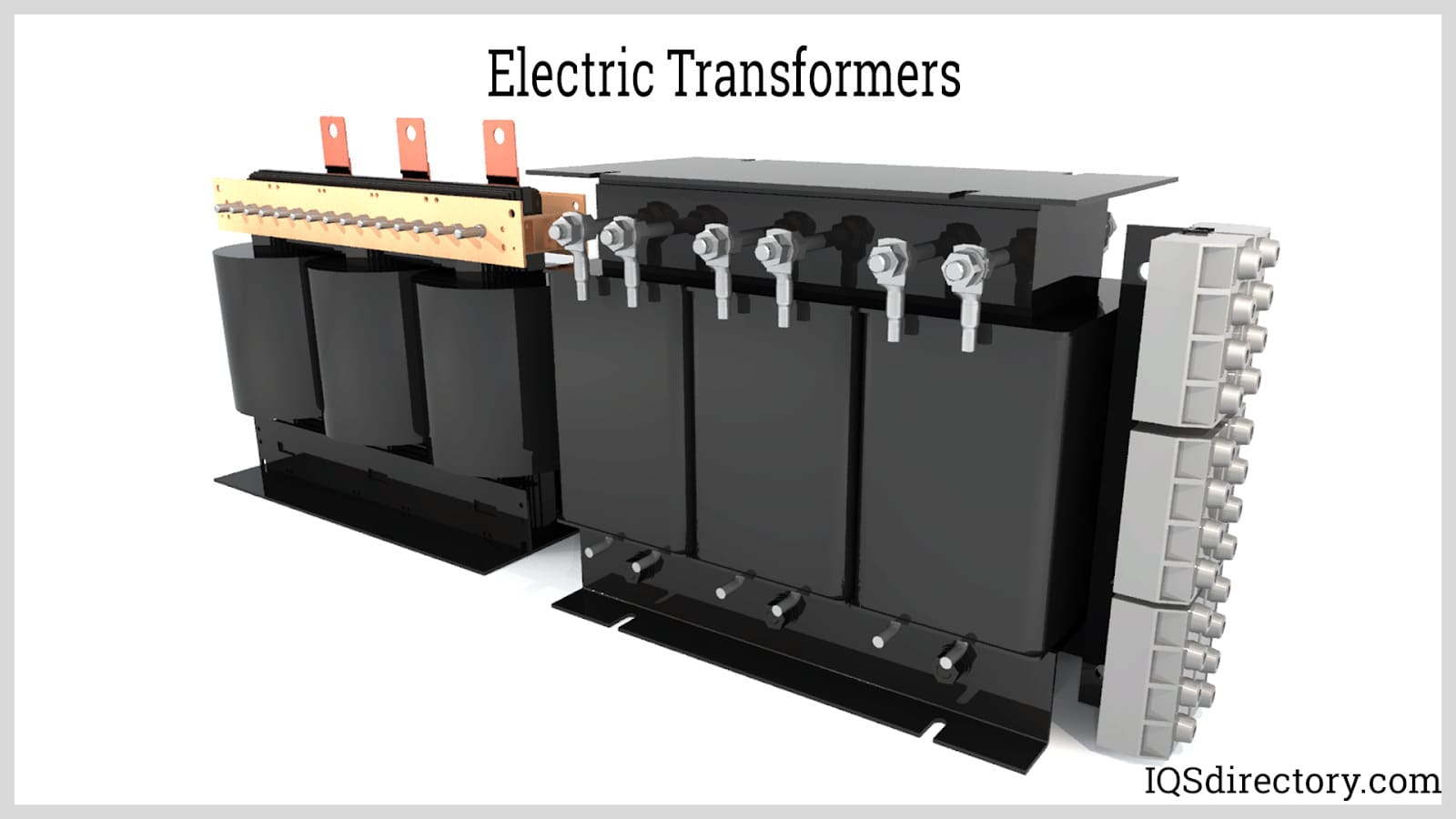

Entendendo os Transformadores
Transformadores operam com base na lei das relações de transformação, onde a tensão no enrolamento secundário é proporcional à tensão do primário, dividida pela razão das espiras. Este princípio está descrito pela equação:
\( \displaystyle \frac{V_{\text{prim}}}{V_{\text{sec}}} = \frac{N_{\text{prim}}}{N_{\text{sec}}} \)
No nosso caso, com \( N_{\text{prim}}:N_{\text{sec}} = 4:1 \), a tensão secundária \( V_{\text{sec}} \) é \( \tfrac{110}{4} \) V, ou seja, 27.5 V. Este é um valor RMS, que reflete a equivalência da energia transportada por uma corrente alternada com uma corrente contínua.
O Papel da Retificação
Em circuitos retificadores, embora a transformação ocorra primeiro, o processo de retificação converte essa tensão AC em uma forma DC pulsante. Um retificador de ponte utiliza quatro diodos dispostos de maneira a conduzir durante cada semiciclo da onda AC, fornecendo uma tensão de saída que se aproxima da forma de onda retificada. Na análise elétrica, a tensão de pico é crucial, pois é o máximo que o circuito pode alcançar e define parâmetros de segurança e desempenho para componentes conectados.
Matemática e Física por Trás do Cálculo
Relação entre Tensão RMS e Tensão de Pico
Por definição, para uma forma de onda senoidal, a tensão RMS é dada por:
\( \displaystyle V_{\text{RMS}} = \frac{V_{\text{pico}}}{\sqrt{2}} \)
Assim, para retornar à tensão de pico, multiplicamos a tensão RMS por \(\sqrt{2}\). Essa conversão é fundamental no design de circuitos onde os valores máximos de tensão, e não os valores médios, determinam a seleção dos componentes.
Aplicações Práticas e Implicações
Em uma aplicação real com um retificador em ponte, após a transformação, a tensão excedida pode ser utilizada para alimentar circuitos regulados, onde condutores e capacitores filtrarão a tensão para gerar um DC estável. A tensão de pico é, portanto, um indicador central para o desempenho geral do circuito, servindo também como um parâmetro para o dimensionamento dos diodos e outros dispositivos semicondutores.
Outros Fatores a Considerar
Influência da Qualidade dos Componentes
Embora os cálculos teóricos apresentem um resultado de aproximadamente 38.9 V para a tensão de pico na saída do transformador, na prática, a qualidade dos diodos, a resistência interna dos componentes e a exatidão da relação de espiras podem causar pequenas variações. Por exemplo, a queda de tensão dos diodos pode variar conforme sua temperatura e a corrente que atravessa o circuito.
Elementos como transformadores de alta qualidade e diodos com baixas perdas são essenciais para garantir que a tensão de pico calculada teoricamente se aproxime dos valores reais medidos em uma bancada de testes.
Impacto na Eficiência e Desempenho do Retificador
O valor obtido para a tensão de pico influencia diretamente a eficiência do circuito retificador. Um entendimento claro desta tensão permite o correto dimensionamento de filtros e reguladores que possam suavizar a tensão retificada e fornecer uma saída DC estável. Este tipo de análise é vital em projetos de fontes de alimentação e em sistemas de energia que requerem alta confiabilidade.
Além disso, a consideração das perdas nos diodos e em outros componentes garante que o circuito opere dentro dos parâmetros seguros, evitando problemas como a dissipação excessiva de energia e o superaquecimento.
Tabela Resumida dos Parâmetros do Cálculo
| Parâmetro | Expressão/Valor |
|---|---|
| Tensão Primária (RMS) | 110 V |
| Relação de Espiras | 4:1 |
| Tensão Secundária (RMS) | \( \displaystyle 27.5 \, \text{V} \) |
| Tensão de Pico no Transformador | \( \displaystyle 27.5 \times \sqrt{2} \approx 38.89 \, \text{V} \) |
| Queda de Tensão Total (Diodos) | \( \displaystyle 2 \times 0.7 = 1.4 \, \text{V} \) |
| Tensão de Pico na Carga | \( \displaystyle 38.89 - 1.4 \approx 37.49 \, \text{V} \) |
Referências
-
Transformer Turns Ratio - Electronics Tutorials
- Transformer Action - All About Circuits
- Transformer Turns Ratio - Electrical4U
- Transformer Turns Ratio and Efficiency - ResearchGate
- Transformer - Wikipedia
Recomendações para Explorar Mais
Este exercício destaca a importância de compreender os princípios dos transformadores e sua aplicação em circuitos retificadores. Através do estudo destes conceitos, pode-se garantir que os projetos de fontes de alimentação sejam dimensionados corretamente, proporcionando desempenho e confiabilidade em diversas aplicações de engenharia elétrica.
Em resumo, ao calcular a tensão de pico na saída do transformador, primeiramente determinamos a tensão secundária RMS, que é 27.5 V para uma relação de 4:1 com uma tensão primária de 110 V. A conversão da forma RMS para a forma de pico utilizando o fator \(\sqrt{2}\) resulta em aproximadamente 38.89 V. Em circuitos práticos como os retificadores de ponte, a consideração das quedas de tensão dos diodos é essencial para determinar a tensão final aplicada à carga.
