Desentrañando el Acero: Un Tratado Integral sobre el Material que Construyó el Mundo Moderno

Destacados Clave

El acero es fundamentalmente una aleación de hierro y carbono, con un contenido de carbono que varía típicamente entre 0.02% y 2.11%, lo que determina muchas de sus propiedades básicas.
La adición estratégica de elementos de aleación como cromo, níquel, manganeso y molibdeno permite modificar drásticamente las propiedades del acero, creando variedades como el acero inoxidable o aceros para herramientas de alta resistencia.
El Diagrama Hierro-Carbono es esencial para comprender cómo la temperatura y la composición afectan la microestructura (ferrita, austenita, cementita, perlita) y, por lo tanto, las propiedades mecánicas y las posibilidades de tratamiento térmico del acero.

¿Qué es Exactamente el Acero?

Definiendo la Aleación Maestra

El acero no es un elemento puro que se encuentre en la naturaleza, sino una aleación metálica cuyo componente principal es el hierro (Fe), combinado con una cantidad específica de carbono (C). La concentración de carbono es el factor definitorio clave, generalmente oscilando entre el 0.02% y el 2.11% en peso. Por debajo de este rango, el material es esencialmente hierro; por encima, se clasifica como fundición, que tiende a ser más frágil.

Esta mezcla intencionada de hierro y carbono, junto con la posible adición de otros elementos y la aplicación de tratamientos térmicos y mecánicos específicos, confiere al acero una versatilidad y un rango de propiedades (como dureza, resistencia, ductilidad) que lo convierten en uno de los materiales de ingeniería más importantes y utilizados en la historia humana. Desde rascacielos y puentes hasta automóviles y herramientas quirúrgicas, el acero es omnipresentente en nuestra civilización.

La Receta del Acero: Composición y Elementos Constitutivos

Los Ingredientes que Definen sus Capacidades

La base del acero siempre es el hierro, que constituye la gran mayoría de su masa (típicamente más del 95%). El carbono es el segundo elemento fundamental, actuando como agente endurecedor. Sin embargo, la verdadera versatilidad del acero proviene de la capacidad de incorporar una amplia gama de otros elementos químicos, conocidos como elementos de aleación, para ajustar finamente sus propiedades.

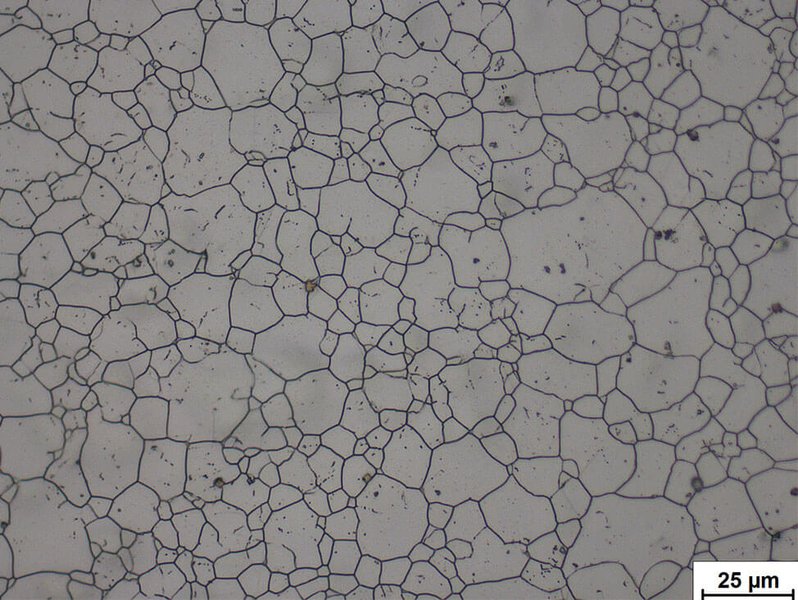

Micrografía de acero inoxidable mostrando su estructura granular

Microestructura del Acero Inoxidable

La micrografía revela la estructura granular típica del acero inoxidable, donde la adición de cromo y níquel influye en la formación de fases y límites de grano, contribuyendo a su resistencia a la corrosión.

Elementos de Aleación Comunes y su Impacto

La siguiente tabla resume el papel de los elementos de aleación más comunes en el acero:

Elemento	Símbolo	Rango Típico (%)	Aporte Principal
Carbono	C	0.02 - 2.11	Aumenta dureza, resistencia a la tracción y templabilidad. Reduce ductilidad y soldabilidad.
Manganeso	Mn	0.3 - 2.0	Aumenta templabilidad, resistencia y dureza. Actúa como desoxidante y desulfurante. Refina el grano.
Silicio	Si	0.1 - 1.0 (hasta 2.0 en aceros eléctricos)	Mejora resistencia, elasticidad y templabilidad. Actúa como desoxidante. Aumenta la resistencia a la oxidación.
Cromo	Cr	0.3 - 18+	Incrementa drásticamente la resistencia a la corrosión y oxidación (fundamental en aceros inoxidables). Mejora templabilidad, dureza y resistencia al desgaste y a altas temperaturas.
Níquel	Ni	0.5 - 8+ (hasta 30+ en algunas superaleaciones)	Aumenta tenacidad (especialmente a bajas temperaturas), resistencia a la corrosión y mejora la templabilidad y trabajabilidad en frío.
Molibdeno	Mo	0.1 - 5.0	Aumenta templabilidad, resistencia a la fluencia (creep) a altas temperaturas y mejora la resistencia a la corrosión (especialmente por picaduras).
Vanadio	V	0.05 - 0.3	Refina el tamaño de grano, aumenta la resistencia, dureza, resistencia al desgaste y templabilidad. Forma carburos estables.
Titanio	Ti	< 0.1 (hasta 0.5 en algunos casos)	Estabiliza el carbono (evita la sensibilización en aceros inoxidables), refina el grano y mejora la soldabilidad.
Aluminio	Al	< 0.1 (más en aceros de nitruración)	Potente desoxidante y refinador de grano. Utilizado en aceros para nitruración.
Cobalto	Co	Variable (importante en aceros rápidos y superaleaciones)	Aumenta la dureza en caliente, resistencia y propiedades magnéticas. Disminuye la templabilidad.
Azufre	S	Generalmente < 0.05 (controlado, >0.1 en aceros de fácil mecanización)	Considerado impureza (reduce ductilidad y tenacidad), pero se añade intencionadamente en pequeñas cantidades para mejorar la maquinabilidad.
Fósforo	P	Generalmente < 0.04	Impureza que aumenta la fragilidad (especialmente en frío), aunque puede aumentar ligeramente la resistencia y la maquinabilidad.

La selección y proporción precisa de estos elementos, junto con el control del proceso de fabricación y los tratamientos térmicos posteriores, permiten crear miles de grados de acero diferentes, cada uno optimizado para un conjunto específico de requisitos de rendimiento.

Clasificando el Universo del Acero

Un Sistema para Ordenar la Diversidad

Dada la enorme variedad de aceros posibles, existen múltiples sistemas de clasificación para categorizarlos según diferentes criterios. Los más comunes son:

1. Según la Composición Química (Contenido de Carbono)

Aceros de Bajo Carbono (o Aceros Suaves): Contienen menos del 0.25% - 0.30% de carbono. Son los más comunes, dúctiles, soldables y relativamente baratos. Se usan en carrocerías de automóviles, perfiles estructurales, tuberías, etc.
Aceros de Medio Carbono: Contienen entre 0.25% - 0.30% y 0.60% de carbono. Ofrecen un equilibrio entre resistencia, dureza y ductilidad. Se pueden tratar térmicamente. Usados en ejes, engranajes, piezas de maquinaria, rieles de ferrocarril.
Aceros de Alto Carbono: Contienen más del 0.60% de carbono (hasta ~1.25%). Son muy duros y resistentes al desgaste, pero menos dúctiles. Usados en herramientas de corte, muelles, alambres de alta resistencia.

2. Según los Elementos de Aleación

Aceros al Carbono: La aleación principal es hierro y carbono, con contenidos mínimos y no especificados de otros elementos (excepto los residuales del proceso de fabricación).
Aceros Aleados: Contienen cantidades significativas y especificadas de elementos de aleación (manganeso, silicio, níquel, cromo, molibdeno, etc.) añadidos intencionadamente para modificar las propiedades. Se subdividen en:
- Aceros de Baja Aleación: El contenido total de elementos de aleación es inferior al 5%.
- Aceros de Alta Aleación: El contenido total de elementos de aleación es superior al 5%.
Aceros Inoxidables: Son aceros de alta aleación que contienen un mínimo de 10.5% - 12% de cromo, lo que les confiere una excelente resistencia a la corrosión. Pueden contener también níquel, molibdeno y otros elementos para mejorar propiedades específicas.
Aceros para Herramientas: Son aceros (al carbono o aleados) con alta dureza, resistencia al desgaste y, a menudo, capacidad para mantener estas propiedades a altas temperaturas. Se usan para fabricar herramientas de corte, matrices, moldes, etc. Incluyen los aceros rápidos (HSS).
Aceros de Alta Resistencia y Baja Aleación (HSLA): Optimizados para ofrecer mejores propiedades mecánicas y mayor resistencia a la corrosión que los aceros al carbono convencionales, pero con un menor contenido de aleantes que los aceros aleados típicos.

Micrografía de acero 0.35%C normalizado mostrando ferrita y perlita

Microestructura de Acero de Medio Carbono

Esta imagen muestra la microestructura típica de un acero de medio carbono (0.35% C) después de un tratamiento de normalizado. Se observan granos de ferrita (claros) y perlita (oscuros, estructura laminar de ferrita y cementita), que le confieren una buena combinación de resistencia y ductilidad.

3. Según el Uso o Aplicación

Aceros Estructurales: Diseñados para su uso en construcción (vigas, columnas, puentes).
Aceros para Maquinaria: Optimizados para piezas sometidas a esfuerzos mecánicos (ejes, engranajes).
Aceros para Recipientes a Presión: Con requisitos específicos de tenacidad y soldabilidad.
Aceros Eléctricos: Con propiedades magnéticas controladas (normalmente altos en silicio).

Existen también clasificaciones normalizadas (como AISI/SAE en EE.UU., EN en Europa, JIS en Japón) que utilizan códigos numéricos y alfanuméricos para designar grados específicos de acero basados en su composición y, a veces, en sus propiedades mecánicas.

Propiedades Intrínsecas del Acero

Las Características que lo Hacen Útil

Las propiedades del acero son el resultado directo de su composición química, su microestructura (determinada por la composición y los tratamientos térmicos) y los procesos de fabricación. Se pueden agrupar en varias categorías:

Propiedades Físicas

Densidad: Generalmente alrededor de 7.85 g/cm³ (7850 kg/m³), aunque varía ligeramente con la composición.
Conductividad Térmica: Moderada, típicamente alrededor de 45-55 W/(m·K). Es menor que la del aluminio o el cobre.
Conductividad Eléctrica: También moderada, variando según el tipo de acero (aprox. 1.5 a 7 MS/m).
Propiedades Magnéticas: La mayoría de los aceros (especialmente los ferríticos y martensíticos) son ferromagnéticos, es decir, son atraídos por imanes. Los aceros austeníticos (como muchos inoxidables) son generalmente no magnéticos.
Punto de Fusión: Varía con la composición, pero generalmente está en el rango de 1370-1540 °C.

Propiedades Mecánicas

Resistencia a la Tracción: Capacidad de soportar una fuerza de estiramiento antes de romperse. Puede variar enormemente, desde unos 200 MPa hasta más de 2000 MPa en aceros avanzados.
Límite Elástico: El esfuerzo máximo que el material puede soportar sin sufrir deformación permanente.
Dureza: Resistencia a la indentación, al rayado o al desgaste. Se mide con escalas como Rockwell, Brinell o Vickers. El carbono y los carburos son los principales contribuyentes a la dureza.
Ductilidad: Capacidad de deformarse plásticamente (estirarse o doblarse) sin fracturarse. Se mide a menudo como porcentaje de elongación o reducción de área. Generalmente, es inversamente proporcional a la dureza y resistencia.
Maleabilidad: Capacidad de ser deformado en láminas delgadas mediante compresión (laminación o forja).
Tenacidad: Capacidad de absorber energía y resistir la fractura, especialmente bajo impacto. Se mide con ensayos como Charpy o Izod. El níquel mejora significativamente la tenacidad, sobre todo a bajas temperaturas.
Resistencia a la Fatiga: Capacidad de resistir cargas cíclicas o repetidas sin fallar.
Resistencia a la Fluencia (Creep): Capacidad de resistir la deformación lenta bajo carga constante a altas temperaturas. El molibdeno y el cromo mejoran esta propiedad.

Propiedades Químicas

Resistencia a la Corrosión: Capacidad de resistir el ataque químico o electroquímico del entorno. Es la propiedad definitoria de los aceros inoxidables (gracias al cromo), aunque otros aceros pueden protegerse mediante recubrimientos (galvanizado, pintura).
Soldabilidad: Facilidad con la que el acero puede unirse mediante soldadura sin que se produzcan defectos o degradación significativa de las propiedades. Generalmente, disminuye al aumentar el contenido de carbono y aleantes.
Templabilidad (Hardenability): Capacidad del acero de endurecerse por la formación de martensita durante el enfriamiento rápido (temple) desde la temperatura de austenización. Depende fuertemente de la composición (carbono, manganeso, cromo, molibdeno, etc.).
Maquinabilidad: Facilidad con la que el acero puede ser cortado o mecanizado. Se mejora con la adición controlada de azufre o plomo (aunque el uso de plomo está restringido por razones ambientales).

Comparativa de Propiedades Clave en Diferentes Tipos de Acero

Visualizando las Fortalezas Relativas

Las propiedades del acero varían significativamente según su tipo y composición. El siguiente gráfico radar ofrece una comparación cualitativa de la importancia relativa de ciertas propiedades clave para diferentes categorías generales de acero. Los valores son ilustrativos y representan tendencias generales, no datos absolutos.

Como se observa, los aceros de bajo carbono destacan por su ductilidad, soldabilidad y bajo costo, mientras que los aceros de alto carbono priorizan la dureza. Los aceros inoxidables sobresalen en resistencia a la corrosión, y los aceros para herramientas alcanzan niveles máximos de dureza y resistencia al desgaste, a menudo a expensas de la ductilidad, la soldabilidad y el costo.

El Mapa del Metalúrgico: El Diagrama Hierro-Carbono

La Clave para Entender las Transformaciones del Acero

El diagrama de fases Hierro-Carbono (Fe-C) es una herramienta gráfica fundamental en metalurgia. Representa las diferentes fases (estructuras cristalinas) y microconstituyentes que existen en las aleaciones de hierro y carbono en equilibrio (o cuasi-equilibrio) a distintas temperaturas y concentraciones de carbono (hasta un 6.67% C, que corresponde a la cementita pura).

Entender este diagrama es crucial para predecir y controlar la microestructura del acero mediante tratamientos térmicos, y por lo tanto, para obtener las propiedades mecánicas deseadas.

Fases y Microconstituyentes Clave

El diagrama muestra varias regiones correspondientes a diferentes fases sólidas:

Ferrita (α): Solución sólida de carbono en hierro con estructura cúbica centrada en el cuerpo (BCC). Es relativamente blanda, dúctil y magnética. Solo puede disolver una cantidad muy pequeña de carbono (máximo 0.022% a 727°C). Predomina a bajas temperaturas en aceros de bajo carbono.
Austenita (γ): Solución sólida de carbono en hierro con estructura cúbica centrada en las caras (FCC). Existe a temperaturas más altas (por encima de 727°C para aceros con C < 2.11%). Puede disolver una cantidad mucho mayor de carbono (hasta 2.11% a 1148°C). Es más densa, no magnética y es la fase desde la cual se realizan la mayoría de los tratamientos térmicos de temple.
Cementita (Fe₃C): Un compuesto intermetálico de hierro y carbono (carburo de hierro), con un 6.67% de carbono en peso. Es extremadamente dura y frágil. Aparece como una fase separada cuando se excede el límite de solubilidad del carbono en ferrita o austenita.
Ferrita Delta (δ): Similar a la ferrita alfa (BCC), pero estable solo a temperaturas muy altas, justo por debajo del punto de fusión del hierro puro. Tiene poca relevancia práctica para la mayoría de los aceros.

Además de estas fases individuales, el enfriamiento lento desde la austenita produce microconstituyentes mezcla:

Perlita: Un microconstituyente eutectoide formado a 727°C (en el punto eutectoide, 0.77% C) que consiste en láminas alternas finas de ferrita (α) y cementita (Fe₃C). Combina la ductilidad de la ferrita con la dureza de la cementita. En aceros hipoeutectoides (<0.77% C), la perlita se forma junto con granos de ferrita proeutectoide. En aceros hipereutectoides (>0.77% C), se forma junto con cementita proeutectoide en los bordes de grano austenítico.

El enfriamiento rápido (temple) desde la austenita puede suprimir la formación de perlita y producir fases metaestables como:

Martensita: Una solución sólida sobresaturada de carbono en hierro con una estructura tetragonal centrada en el cuerpo (BCT), formada por una transformación sin difusión. Es extremadamente dura y frágil, y su dureza aumenta con el contenido de carbono. Es la base del endurecimiento por temple de los aceros.
Bainita: Otro microconstituyente metaestable, formado a temperaturas de enfriamiento intermedias (entre las de formación de perlita y martensita). Consiste en agregados finos de ferrita y cementita, pero con una morfología diferente a la perlita (aciculares o plumosas). Sus propiedades son intermedias entre las de la perlita y la martensita.

Visualización del Diagrama Fe-C Simplificado

El siguiente diagrama mental ilustra las relaciones clave entre las fases principales del sistema Hierro-Carbono relevantes para los aceros.

mindmap root["Diagrama Hierro-Carbono (Aceros)"] id1["Fases Sólidas Principales"] id1_1["Ferrita (α)
BCC, Blanda, Dúctil, Magnética
Baja solubilidad C (<0.022%)"] id1_2["Austenita (γ)
FCC, Más dura, No magnética
Alta solubilidad C (hasta 2.11%)
Estable a alta T (>727°C)"] id1_3["Cementita (Fe₃C)
Compuesto (6.67% C)
Muy dura, Frágil"] id2["Microconstituyentes (Enfriamiento Lento)"] id2_1["Perlita
Láminas (Ferrita + Cementita)
Formada desde Austenita a 727°C"] id2_1_1["En Aceros Hipoeutectoides (<0.77% C):
Ferrita (proeutectoide) + Perlita"] id2_1_2["En Acero Eutectoide (0.77% C):
100% Perlita"] id2_1_3["En Aceros Hipereutectoides (>0.77% C):
Cementita (proeutectoide) + Perlita"] id3["Fases/Microconstituyentes (Enfriamiento Rápido - Temple)"] id3_1["Martensita
BCT, Muy dura, Frágil
Transformación sin difusión desde Austenita"] id3_2["Bainita
Agregados (Ferrita + Cementita)
Formada a T intermedias
Propiedades intermedias"] id4["Puntos / Líneas Clave"] id4_1["Línea A1 (727°C)
Temperatura eutectoide (γ ↔ α + Fe₃C)"] id4_2["Línea A3
Límite entre (α) y (α+γ) o (γ)"] id4_3["Línea Acm
Límite solubilidad C en Austenita (γ) / (γ + Fe₃C)"] id4_4["Punto Eutectoide
0.77% C, 727°C"]

Este diagrama es esencial para diseñar tratamientos térmicos como el recocido (para ablandar), normalizado (para refinar grano), temple (para endurecer) y revenido (para reducir la fragilidad de la martensita).

El Mundo del Acero: Principales Países Productores

Gigantes de la Siderurgia Global

La producción de acero es un indicador clave del desarrollo industrial de un país. Históricamente y en la actualidad, la producción se concentra en naciones con grandes industrias manufactureras, de construcción y acceso a materias primas (mineral de hierro, carbón) o capacidad de reciclaje de chatarra.

Según datos recientes (aunque las clasificaciones pueden variar ligeramente año tras año), los principales países productores de acero crudo a nivel mundial incluyen:

China: Líder indiscutible, produciendo más de la mitad del acero mundial. Su producción masiva responde tanto a una enorme demanda interna como a exportaciones significativas.
India: Ha emergido como el segundo mayor productor, impulsado por un fuerte crecimiento económico y desarrollo de infraestructuras.
Japón: Conocido por su acero de alta calidad y tecnología avanzada, con una fuerte orientación a la exportación.
Estados Unidos: Un productor importante, con un enfoque en aceros de alta tecnología y un sector de mini-acerías basado en chatarra muy desarrollado.
Rusia: Posee grandes recursos naturales y una industria siderúrgica considerable.
Corea del Sur: Destaca por la eficiencia y tecnología de sus acerías, siendo un gran exportador.
Alemania: El mayor productor de la Unión Europea, enfocado en aceros de alta calidad para la industria automotriz y de maquinaria.
Turquía: Un productor importante, especialmente fuerte en la producción basada en hornos de arco eléctrico (chatarra).
Brasil: El mayor productor de América Latina, beneficiado por sus vastos yacimientos de mineral de hierro.

Mapa mundial indicando principales países productores de acero

Distribución Geográfica de la Producción de Acero

Este mapa ilustra la concentración de la producción mundial de acero, destacando el dominio de Asia (especialmente China e India) y la presencia significativa de otros actores industriales clave en Europa, América y Rusia.

La industria siderúrgica global es dinámica, influenciada por factores económicos, tecnológicos, ambientales (descarbonización) y geopolíticos.

Profundizando en el Acero: Video Explicativo

Propiedades, Tipos y Usos en Detalle

Para complementar la información escrita, el siguiente video ofrece una excelente visión general de las propiedades fundamentales del acero, los diferentes tipos existentes y sus aplicaciones más comunes en diversos sectores industriales y de la vida cotidiana. Explora cómo la composición y los tratamientos térmicos se traducen en características específicas que hacen del acero un material tan versátil y esencial.

El video profundiza en conceptos como la resistencia, la dureza, la ductilidad y la resistencia a la corrosión, vinculándolos a ejemplos prácticos como estructuras de edificios, componentes de automóviles, herramientas y electrodomésticos. Es una introducción visual y dinámica al mundo del acero.
