Alternatywne Metody Zabezpieczenia Ścian Otworu przy Budowie Tunelu

Innowacyjne podejścia do stabilizacji wykopów przy budowie tuneli

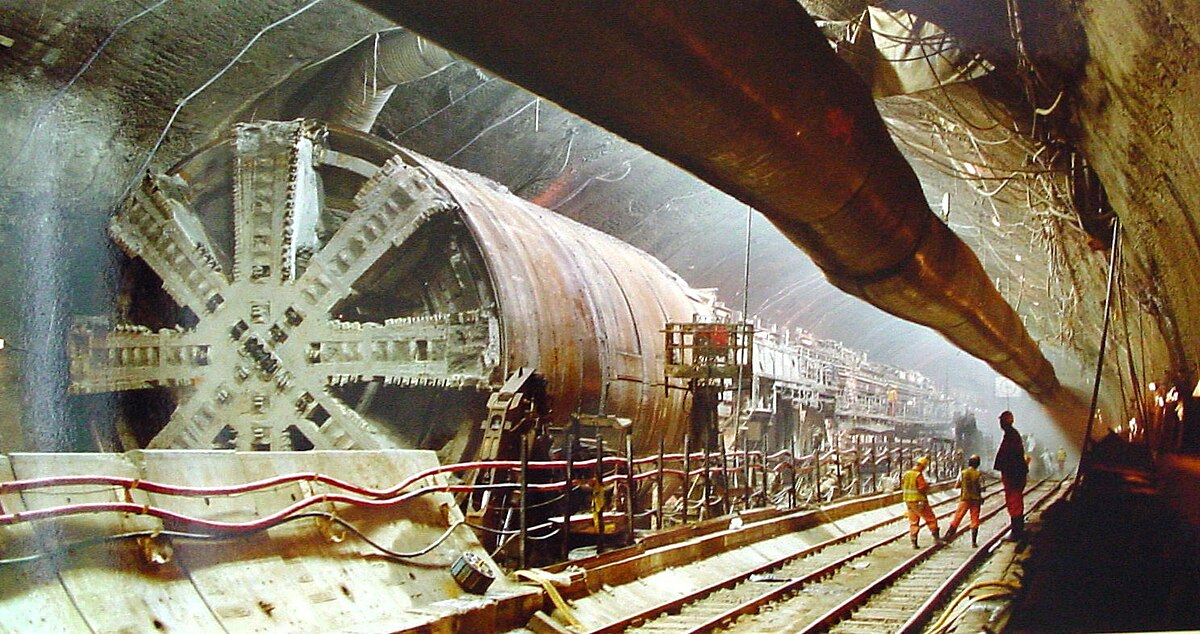

tunnel construction engineering machinery

Kluczowe Wnioski

Ściany szczelinowe – popularna metoda konstrukcyjna oparta na formowaniu żelbetowych ścian w gruncie za pomocą zawiesiny bentonitowej.
Kotwy gruntowe i palisady – efektywne techniki dodatkowego wzmocnienia ścian wykopu, stosowane zarówno w warunkach trudnych, jak i przy ograniczonej przestrzeni.
Obudowa berlińska i obudowa wstępna – szybkie i mobilne rozwiązania, umożliwiające stabilizację otworu bez konieczności stosowania betonowych płyt.

Wprowadzenie

Budowa tuneli to skomplikowany proces inżynieryjny, w którym jednym z najważniejszych wyzwań jest zapewnienie bezpieczeństwa i stabilności wykopu. Standardowym rozwiązaniem w wielu projektach jest stosowanie betonowych płyt, jednak istnieje wiele alternatywnych metod, które mogą być wykorzystane jako skuteczne zabezpieczenie ścian otworu. W niniejszym artykule omówimy różne technologie i techniki, które pozwalają na efektywną stabilizację ścian tunelu, zwracając uwagę na ich zastosowanie, zalety i ograniczenia. Szczególną uwagę poświęcimy nowoczesnym rozwiązaniom, które pozwalają zminimalizować konieczność stosowania ciężkiej konstrukcji betonowej, jednocześnie zapewniając bezpieczeństwo konstrukcji.

Alternatywne Metody Zabezpieczenia Ścian Otworu

1. Ściany Szczelinowe

Opis Technologii

Ściany szczelinowe to jedna z najbardziej popularnych metod zabezpieczania wykopów przy budowie tuneli. Technologia ta polega na formowaniu żelbetowych konstrukcji bezpośrednio w gruncie, z wykorzystaniem zawiesiny bentonitowej, która stabilizuje ściany wykopu oraz zapobiega deformacjom gruntu. Dzięki swojej wszechstronności, ściany szczelinowe mogą być stosowane w różnych warunkach geologicznych, zwłaszcza w głębokich wykopach i projektach o skomplikowanej architekturze infrastruktury.

Zastosowanie

Metoda ścian szczelinowych jest szczególnie przydatna przy budowie tuneli w obszarach o niestabilnych warunkach gruntowych lub w miejscach, gdzie przestrzeń pod powierzchnią jest ograniczona. Technika ta zabezpiecza wykop przed osunięciami gruntu oraz umożliwia skuteczne zarządzanie wodami gruntowymi, co jest kluczowe w projektach inżynieryjnych.

2. Kotwy Gruntowe

Opis Techniki

Kotwy gruntowe stanowią metodę, w której elementy łączące tunel z otaczającym gruntem są wbijane lub iniekcyjnie umieszczane w ścianach wykopu. Są to tymczasowe lub stałe rozwiązania inżynieryjne, które mają na celu przeniesienie obciążeń z konstrukcji tunelu na stabilniejszą masę gruntu. Kotwy mogą mieć charakter mechaniczny lub iniekcyjny, w zależności od specyfiki projektu oraz warunków geologicznych.

Zalety

Główną zaletą kotew gruntowych jest możliwość szybkiego montażu i dostosowania do zmiennych warunków na placu budowy. Wprowadzenie kotew pozwala na równomierne rozłożenie obciążeń oraz zwiększa ogólną sztywność konstrukcji tunelu podczas wykonywania wykopu. Jest to metoda szczególnie efektywna, gdy tradycyjne rozwiązania mogą okazać się niewystarczające w warunkach wysokich ciśnień gruntowych.

3. Palisady Stalowe i Drewniane

Mechanizm Działania

Palisady wykorzystywane w budowie tuneli to systemy składające się z elementów, najczęściej wykonanych ze stali lub drewna, które są wbite w grunt w celu stworzenia bariery ochronnej. Palisady tworzą rusztowanie, które wspiera ściany wykopu, zapobiegając osuwaniu się gruntu oraz działaniu sił hydrostatycznych w trudnych warunkach terenowych.

Zastosowanie i Korzyści

Dzięki swojej elastyczności, palisady mogą być stosowane zarówno w dużych, jak i mniejszych projektach. Ich instalacja jest stosunkowo szybka i mniej kosztowna w porównaniu do pełnych systemów betonowych. Dodatkowo, palisady umożliwiają łatwiejszy dostęp do wnętrza wykopu, co może być istotne w trakcie prac budowlanych i monitorowania stanu konstrukcji.

4. Obudowa Berlińska

Metoda Konstrukcyjna

Obudowa berlińska to tradycyjna metoda wykorzystywana do zabezpieczania ścian wykopu poprzez ustawienie pionowych elementów konstrukcyjnych, takich jak grodzice czy pale. Te elementy, często wykonane ze stali lub drewna, są wbite w grunt i tworzą zintegrowaną, tymczasową ścianę, która minimalizuje ryzyko osunięcia się ziemi. Jest to rozwiązanie szybkie w montażu, szczególnie popularne w centrach miast, gdzie przestrzeń jest ograniczona, a czas budowy jest krytyczny.

Łączenie z Inżynierią Wstępną

Obudowa berlińska może być wykorzystywana samodzielnie lub jako element większego systemu zabezpieczającego, w którym łączy się ją z innymi technologiami, takimi jak obudowa wstępna. Dzięki temu możliwe jest szybkie zabezpieczenie wykopu oraz zapewnienie bezpieczeństwa prac budowlanych w warunkach ograniczonego miejsca i intensywnego użytkowania przestrzeni podziemnej.

5. Obudowa Wstępna

Koncepcja i Technika

Obudowa wstępna to technika polegająca na zabezpieczeniu ścian wykopu poprzez montaż żeber stalowych, połączonych z siatką stalową oraz natryskiem betonu, często nazywanym torkretowaniem. Ten system stanowi tymczasowe rozwiązanie, które szybko dostosowuje się do warunków prac budowlanych. Dodatkowe elementy, takie jak kotwy gruntowe lub gwoździe, mogą zwiększyć stabilność konfiguracji.

Praktyczne Zastosowanie

Obudowa wstępna znajduje szerokie zastosowanie w sytuacjach, gdzie wymagana jest szybka interwencja w celu zabezpieczenia otworu. Ta metoda umożliwia również ograniczenie strat związanych z osuwaniem się ziemi i minimalizację ryzyka uszkodzenia pobliskich konstrukcji, co jest szczególnie ważne w gęsto zabudowanych obszarach miejskich.

6. Zastosowanie Geosiatki i Geokratów

Innowacyjne Technologie

Geosiatki i geokraty stanowią nowoczesne rozwiązanie służące do wzmocnienia otaczającego gruntu. Geosiatki to struktury wykonane z wytrzymałych, polimerowych włókien, które umieszcza się przy ścianach wykopu, aby zwiększyć nośność gruntu i zapobiec jego osuwaniu się. Geokraty, z kolei, tworzą wodoprzepuszczalne, ażurowe struktury, które mogą być stosowane jako alternatywa dla tradycyjnych betonowych płyt, umożliwiając jednocześnie przepływ wód gruntowych.

Korzyści i Zastosowanie

Zastosowanie geosiatki czy geokratów pozwala na zmniejszenie kosztów związanych z ciężką infrastrukturą betonową, a także umożliwia bardziej ekologiczne i elastyczne zarządzanie obciążeniem gruntu. Metody te są szczególnie przydatne w projektach wymagających przepuszczalności dla wód gruntowych, dzięki czemu wspomagają odzysk i retencję wód pochodzących z opadów, jednocześnie zwiększając stabilność wykopu.

Porównanie Metod Zabezpieczenia

Tabela Porównawcza Technologii

Metoda	Zalety	Wyzwania
Ściany szczelinowe	Wysoka wytrzymałość Skuteczna ochrona przed wodami gruntowymi Dostosowanie do głębokich wykopów	Wysokie koszty instalacji Konieczność precyzyjnego wykonania
Kotwy gruntowe	Szybki montaż Rozłożenie obciążeń na grunt	Potrzeba dokładnej analizy gruntu Ryzyko niewłaściwej instalacji
Palisady stalowe/drewniane	Elastyczność zastosowania Niskie koszty Szybka instalacja	Ograniczona trwałość w trudnych warunkach Wpływ czynników atmosferycznych
Obudowa berlińska	Szybki montaż Elastyczność w centrach zabudowanych	Ograniczona skuteczność w głębszych wykopach
Obudowa wstępna	Szybka interwencja Dostosowanie do dynamicznych warunków budowy	Wymaga dodatkowego wzmocnienia Ograniczona stabilność w dłuższej perspektywie
Geosiatki i geokraty	Możliwość przepuszczania wody Lekkość konstrukcji Korzyści ekologiczne	Wymaga precyzyjnej instalacji Mniejsza odporność na bardzo wysokie obciążenia

Zalety i Wyzwania Alternatywnych Rozwiązań

Analiza Korzyści

Wybór stosowanej technologii zabezpieczania ścian tunelu zależy od szczegółowych warunków projektu, takich jak głębokość wykopu, rodzaj gruntu, obecność wód gruntowych oraz dostępność przestrzeni. Każda z metod posiada swoje unikalne zalety, które można zoptymalizować w kontekście konkretnego projektu:

Ściany szczelinowe – zapewniają wysoką wytrzymałość konstrukcji oraz izolację przed wnikaniem wód gruntowych, co jest niezwykle ważne przy głębokich wykopach.
Kotwy gruntowe – umożliwiają równomierne rozłożenie obciążeń i współpracują z innymi metodami polegającymi na szybkiej interwencji, co czyni je doskonałym rozwiązaniem w warunkach niepewnego gruntu.
Palisady – ich elastyczność i łatwość montażu stwarzają korzystne warunki dla projektów, gdzie czas instalacji oraz mobilność stanowisk budowy są kluczowe.
Obudowa berlińska i wstępna – pozwalają na szybkie zabezpieczenie wykopu, co jest nieocenione w ograniczonych warunkach miejskich lub w sytuacjach wymagających szybkiej adaptacji technologicznej.
Geosiatki i geokraty – oferując rozwiązania przepuszczalne dla wody, te technologie są idealne w projektach, w których istotna jest retencja wód oraz zmniejszenie ciężaru konstrukcji.

Wyzwania i Ograniczenia

Pomimo licznych zalet, każda z alternatywnych metod ma również swoje ograniczenia, które wymagają dokładnej analizy przed podjęciem decyzji projektowej:

W przypadku ścian szczelinowych, konieczność precyzyjnego wykonania i wysokie nakłady finansowe mogą stanowić istotne wyzwanie, szczególnie w projektach o ograniczonym budżecie.
Kotwy gruntowe wymagają szczegółowych badań geologicznych i precyzyjnego montażu, aby mogły skutecznie stabilizować konstrukcję tunelu.
Palisady mogą być narażone na degradację w bardzo agresywnych warunkach atmosferycznych, co ogranicza ich długoterminową trwałość bez odpowiedniej konserwacji.
Obudowa berlińska, mimo szybkiego montażu, nie zawsze jest wystarczająco wytrzymała przy bardzo głębokich wykopach lub ekstremalnych warunkach geotechnicznych.
Geosiatki i geokraty, chociaż ekologiczne i lekkie, wymagają dodatkowych analiz, aby upewnić się, że wytrzymają zmienne warunki obciążeniowe oraz intensywne przepływy wód podziemnych.

Planowanie i Integracja Metod

Planowanie Projektu

W praktyce, wybór konkretnej metody zabezpieczenia ścian wykopu przy budowie tunelu często wiąże się z integracją kilku technologii. Inżynierowie dokonują szczegółowych analiz warunków gruntowych, geologicznych oraz inżynieryjnych, aby dobrać najbardziej optymalne rozwiązania. Współpraca ekspertów w dziedzinie geotechniki, projektowania konstrukcji oraz technologii budowlanych jest niezbędna do zapewnienia maksymalnego poziomu bezpieczeństwa i stabilności konstrukcji.

Integracja Systemów

Podczas planowania projektu, inżynierowie mogą zdecydować się na zastosowanie kombinacji metod. Na przykład, wykorzystanie ścian szczelinowych jako głównego elementu strukturalnego może być wspierane przez kotwy gruntowe lub palisady, co dodatkowo redukuje ryzyko osuwania się gruntu. Podobnie, obudowa wstępna może pełnić funkcję tymczasową, ułatwiając montaż bardziej trwałych rozwiązań w późniejszym etapie budowy.

Integracja metod zabezpieczenia jest szczególnie istotna w mieście, gdzie przestrzeń jest ograniczona, a wpływ prac budowlanych wymaga minimalizacji zakłóceń dla otaczającej infrastruktury. Dlatego też, wybór konkretnego rozwiązania zależy od wielu zmiennych, które należy starannie rozważyć na etapie projektowania.

Praktyczne Aspekty Wdrożenia Rozwiązań

Warunki Geologiczne

Przy wyborze metody zabezpieczenia kluczowym aspektem są warunki geologiczne terenu. W miejscach o zmiennej strukturze gruntu, inżynierowie zalecają stosowanie rozwiązań, które zapewniają adaptację do lokalnych warunków, takich jak kotwy gruntowe i geosiatki. Przeprowadzenie dokładnych badań geotechnicznych umożliwia określenie najlepszej strategii, minimalizując ryzyko awarii konstrukcji.

Bezpieczeństwo i Monitoring

Bezpieczeństwo konstrukcji tunelu nie kończy się na etapie montażu zabezpieczeń. Ważne jest również systematyczne monitorowanie stanu technicznego zabezpieczonych ścian wykopu. W ramach kompleksowego podejścia inżynierii budowlanej, implementuje się systemy monitoringu, które pozwalają na bieżącą ocenę efektywności wybranych metod zabezpieczających. Regularne inspekcje oraz analiza danych z czujników montowanych w wykopie mogą zapobiec ewentualnym awariom i umożliwić szybkie reagowanie w przypadku wykrycia nieprawidłowości.

Ekonomiczne Rozważania

Kolejnym kluczowym czynnikiem w procesie wyboru metody jest aspekt ekonomiczny. Choć tradycyjne betonowe płyty mogą wydawać się łatwiejsze w utrzymaniu, alternatywne technologie często pozwalają na obniżenie kosztów całkowitych projektu. Łącząc różne metody zabezpieczenia – na przykład, ściany szczelinowe z kotwami gruntowymi – można zoptymalizować wydatki oraz osiągnąć lepsze parametry bezpieczeństwa. Przykładowo, metoda obudowy wstępnej umożliwia szybkie zabezpieczenie wykopu bez konieczności inwestowania w kosztowne płyty betonowe, co przy dynamicznych projektach budowlanych przekłada się na realne oszczędności.

Studium Przypadku – Zastosowanie Alternatywnych Metod w Praktyce

Przykład Inżynieryjny

Wyobraźmy sobie projekt budowy tunelu metra w centrum dużego miasta, gdzie tradycyjne zastosowanie betonowych płyt mogłoby ograniczać dostęp do istniejącej infrastruktury podziemnej. W takim przypadku zespół inżynieryjny zdecydował się na integrację kilku metod zabezpieczających:

Ściany szczelinowe zostały zastosowane w głębszych partiach wykopu, aby stworzyć solidną barierę dla przenikania wód gruntowych oraz osuwania się gruntu.
Kotwy gruntowe umożliwiły przeniesienie dynamicznych obciążeń z obszarów wrażliwych na fluktuację sił w otoczeniu wykopu.
Palisady stalowe zostały wykorzystane w strefach, gdzie konieczna była dodatkowa tymczasowa stabilizacja, zwłaszcza przy montażu niezbędnych instalacji komunikacyjnych.
Obudowa berlińska została wykorzystana jako szybkie rozwiązanie w wąskich korytarzach tunelu, gdzie przestrzeń była na wagę złota.

System monitoringu zainstalowany w wykopie pozwolił na bieżąco śledzić deformacje konstrukcji, a integracja metod zabezpieczających przyczyniła się do sukcesu projektu, minimalizując ryzyko przestojów oraz kosztowne naprawy.

Podsumowanie i Wnioski Końcowe

Podsumowując, alternatywne metody zabezpieczenia ścian otworu przy budowie tunelu oferują szeroki wachlarz rozwiązań, pozwalających na dostosowanie technologii do specyficznych warunków geotechnicznych i logistycznych. Techniki takie jak ściany szczelinowe, kotwy gruntowe, palisady, obudowa berlińska, obudowa wstępna oraz zastosowanie geosiatki i geokratów pokazują, że istnieje wiele sposobów na skuteczne zabezpieczenie wykopu bez stosowania betonowych płyt.

Wybór odpowiedniej metody zależy przede wszystkim od indywidualnych warunków projektu, takich jak głębokość wykopu, typ gruntu, obecność wód gruntowych oraz przestrzenne uwarunkowania lokalizacji. Kluczowe jest również zintegrowanie kilku technologii, aby osiągnąć maksymalne bezpieczeństwo i stabilność konstrukcji. Ważnym elementem jest też bieżące monitorowanie konstrukcji, które pozwala na szybką interwencję w przypadku wykrycia nieprawidłowości.

Rozważając ekonomiczne aspekty wdrożenia, inżynierowie mogą optymalizować koszty inwestycji poprzez łączenie różnych metod zabezpieczających, co umożliwia dostosowanie projektu do wymagań budżetowych bez utraty jakości zabezpieczenia. W praktyce, kombinacja kilku technologii może okazać się najlepszym rozwiązaniem, łącząc zalety poszczególnych metod i ograniczając ich wady.

Podsumowując, zastosowanie alternatywnych metod zabezpieczenia ścian otworu przy budowie tunelu stanowi funkcjonalne i efektywne podejście, które pozwala na osiągnięcie wysokich standardów bezpieczeństwa przy jednoczesnej optymalizacji kosztów oraz elastycznym dopasowaniu do specyficznych warunków terenu. Dla projektów w trudnych warunkach, gdzie tradycyjne betonowe płyty mogą być niewystarczające lub zbyt kosztowne, alternatywne technologie oferują realną szansę na stworzenie stabilnej i bezpiecznej konstrukcji przy jednoczesnym uwzględnieniu wymogów środowiskowych i logistycznych.

Wnioski Końcowe i Zalecenia

Podsumowując całość rozważań, nowoczesne metody zabezpieczenia ścian tunelu poza tradycyjnym zastosowaniem betonowych płyt stanowią nie tylko ekonomiczne, ale też technicznie zaawansowane rozwiązania, które można efektywnie dostosować do indywidualnych charakterystyk danego projektu. Każda z omówionych metod – od ścian szczelinowych, poprzez kotwy gruntowe, palisady, obudowę berlińską, po nowoczesne technologie geokratów – oferuje unikalne korzyści, które w połączeniu mogą zwiększyć ogólne bezpieczeństwo konstrukcji. Kluczowym elementem przy wyborze strategii zabezpieczenia jest dokładna analiza warunków gruntowych, monitorowanie postępów budowy oraz elastyczne reagowanie na zmieniające się warunki podczas realizacji projektu. Dlatego też rekomendowane jest rozważenie integracji kilku metod w celu zapewnienia maksymalnej stabilności wykopu, minimalizacji ryzyka awarii oraz optymalizacji kosztów inwestycji.

Zaleca się, aby przedsiębiorstwa budowlane oraz zespoły inżynieryjne, w ramach kompleksowych analiz projektowych, rozważały alternatywy dla tradycyjnych betonowych płyt, wdrażając nowoczesne technologie w sposób kompleksowy i zintegrowany. Taka strategia nie tylko zwiększa bezpieczeństwo, ale również przyczynia się do bardziej efektywnego zarządzania zasobami i elastyczności w dynamicznych warunkach pracy. Ostatecznie, sukces projektu zależy od skrupulatnego planowania, precyzyjnych badań geologicznych oraz ścisłej współpracy między zespołami inżynieryjnymi – co w praktyce przekłada się na trwałość i niezawodność finalnej konstrukcji tunelu.

Podsumowanie

W niniejszym opracowaniu omówiono główne alternatywne metody zabezpieczenia ścian otworu przy budowie tunelu, które stanowią skuteczną alternatywę dla tradycyjnych betonowych płyt. Przedstawione technologie – ściany szczelinowe, kotwy gruntowe, palisady stalowe lub drewniane, obudowa berlińska, obudowa wstępna oraz systemy geosiatkowe i geokraty – zostały omówione pod kątem ich zasad funkcjonowania, zalet, wyzwań oraz odpowiednich zastosowań. Łącząc wyniki analiz technicznych oraz praktyczne studium przypadku, można stwierdzić, że integracja tych metod przynosi wymierne korzyści w postaci zwiększenia bezpieczeństwa, optymalizacji kosztów oraz elastyczności w realizacji projektów budowlanych.

Podsumowując, zastosowanie nowoczesnych i zintegrowanych systemów zabezpieczeń ścian tunelu jest kluczowe dla osiągnięcia sukcesu w projektach inżynieryjnych, gdzie wymagania dotyczące stabilności i bezpieczeństwa są szczególnie wysokie. Wdrożenie odpowiednich technologii opartych na solidnych badaniach geologicznych i monitoringu konstrukcji pozwala na skuteczne zarządzanie ryzykiem oraz zapewnienie długoterminowej stabilności infrastruktury podziemnej.
