Источники Бесперебойного Питания: Полный Обзор Аккумуляторов и Типов Устройств

Ключевые Моменты

Аккумуляторы ИБП характеризуются емкостью (Ач) и напряжением (В), а не "мощностью" в Ваттах. Эти параметры определяют время автономной работы.
Существует три основных типа ИБП: Резервные (Off-line), Линейно-интерактивные (Line-interactive) и Онлайновые (On-line), каждый со своими преимуществами и сферами применения.
Выбор ИБП и аккумулятора зависит от мощности подключаемого оборудования, требуемого времени автономной работы и чувствительности техники к качеству электропитания.

Понимание "Мощности" и Характеристик Аккумуляторов для ИБП

Говоря о "мощности" аккумуляторов для источников бесперебойного питания (ИБП), важно понимать, что их ключевыми параметрами являются емкость (измеряемая в Ампер-часах, Ач) и напряжение (в Вольтах, В). Произведение этих величин (Ач × В) дает энергию в Ватт-часах (Вт·ч), которая и определяет, как долго ИБП сможет питать подключенную нагрузку при отсутствии сетевого электричества. Непосредственно мощность самого ИБП измеряется в Вольт-Амперах (ВА) или Ваттах (Вт).

Основные Характеристики Аккумуляторов

При выборе аккумулятора для ИБП следует обращать внимание на следующие технические характеристики:

Емкость (Ач): Определяет количество энергии, которое может накопить аккумулятор. Чем выше емкость, тем дольше ИБП сможет обеспечивать автономное питание. Типичные значения варьируются от 5-9 Ач для маломощных ИБП до 250 Ач и выше для мощных систем.
Напряжение (В): Должно соответствовать требованиям ИБП. Наиболее распространены аккумуляторы на 12 В, но также встречаются на 6 В, 24 В и 48 В, особенно в системах с несколькими последовательно соединенными батареями.
Ток разряда (А): Максимальный ток, который аккумулятор способен отдать. Важен для обеспечения пиковых нагрузок оборудования.
Срок службы: Измеряется в годах или количестве циклов заряда-разряда. Для AGM-батарей обычно составляет 3-7 лет (некоторые модели до 10-12 лет), для гелевых – до 10-12 лет, а для литий-ионных – 8-15 лет или 1500+ циклов.
Саморазряд: Естественная потеря заряда аккумулятором во время хранения. У качественных AGM-батарей составляет около 3-5% в месяц при комнатной температуре.
Рабочая температура: Диапазон температур, в котором аккумулятор может безопасно и эффективно работать (например, от -20°C до +50°C для AGM). Экстремальные температуры сокращают срок службы и снижают эффективность.
Размеры и вес: Физические параметры, важные для совместимости с отсеком ИБП.

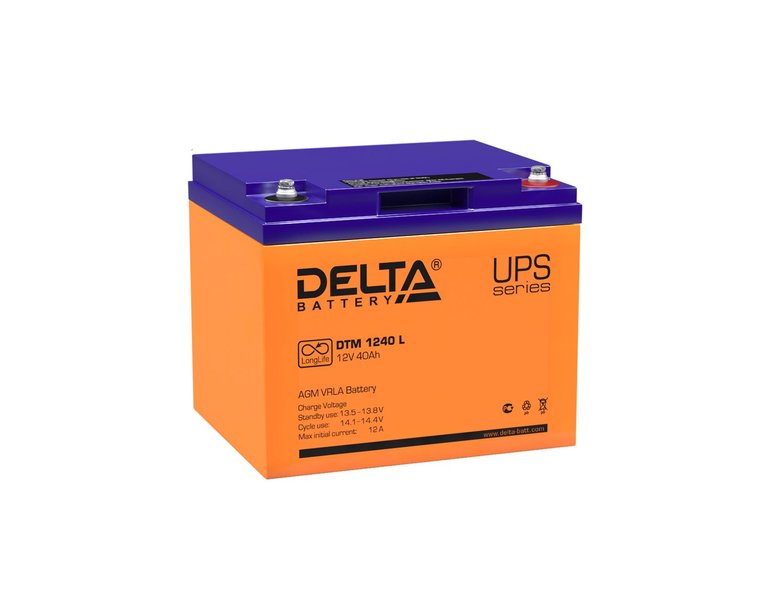

Аккумуляторная батарея AGM типа, часто используемая в ИБП.

Распространенные Типы Аккумуляторов для ИБП

В ИБП используются различные типы аккумуляторов, каждый со своими особенностями:

Свинцово-кислотные (VRLA - Valve Regulated Lead Acid)

AGM (Absorbent Glass Mat): Электролит абсорбирован в стекловолоконных матах. Это герметичные, необслуживаемые батареи, устойчивые к глубокому разряду (в разумных пределах) и вибрациям. Наиболее популярный тип для большинства ИБП благодаря хорошему соотношению цены и качества.
- Преимущества: Низкий саморазряд, надежность, невысокая стоимость, возможность эксплуатации в любом положении.
- Недостатки: Относительно большой вес, ограниченное количество циклов по сравнению с гелевыми или литиевыми.
GEL (Гелевые): Электролит находится в желеобразном состоянии (смешан с диоксидом кремния). Также герметичные и необслуживаемые.
- Преимущества: Лучшая устойчивость к глубоким разрядам, более длительный срок службы в циклических режимах, хорошая работа при повышенных температурах.
- Недостатки: Более высокая стоимость по сравнению с AGM, чувствительность к качеству (напряжению) заряда.

Литий-ионные (Li-ion)

Относительно новая технология для ИБП, но набирающая популярность.
- Преимущества: Высокая плотность энергии (меньший вес и габариты при той же емкости), значительно большее количество циклов заряда-разряда, быстрый заряд, низкий саморазряд.
- Недостатки: Значительно более высокая стоимость, необходимость в сложной системе управления батареей (BMS) для безопасности и долговечности.

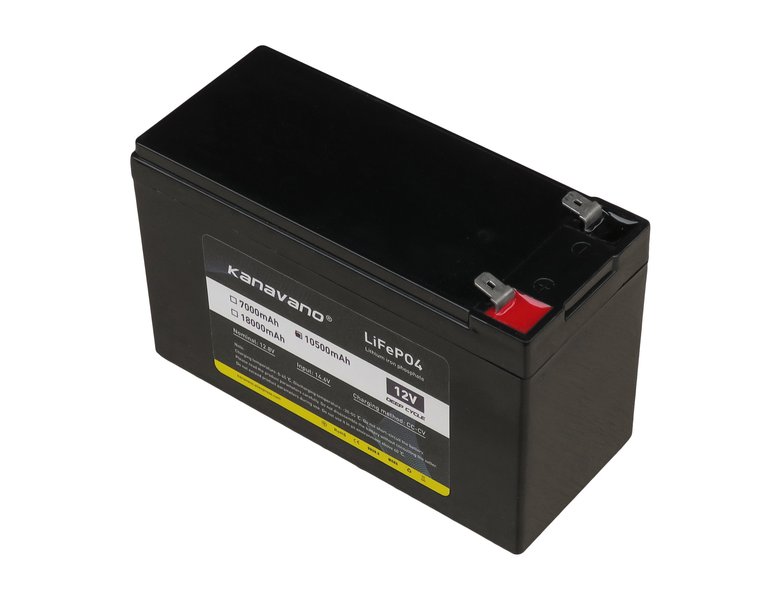

Пример литий-ионного аккумулятора, используемого в современных ИБП.

Типичные Емкости Аккумуляторов в Зависимости от Мощности ИБП

Маломощные ИБП (до 600-1000 ВА): Обычно используются аккумуляторы емкостью 5–12 Ач (чаще всего 7 Ач или 9 Ач). Как правило, одна или две батареи на 12 В. Предназначены для персональных компьютеров, кассовых аппаратов, небольшой офисной техники.
Среднемощные ИБП (1 кВА – 5 кВА): Емкость аккумуляторов может варьироваться от 20 Ач до 100 Ач. Часто используется несколько батарей (2-8 шт.) для получения нужного напряжения (24В, 36В, 48В и т.д.) и увеличения времени автономии. Подходят для небольших серверов, групп рабочих станций, сетевого оборудования.
Высокомощные ИБП (от 5-10 кВА и выше): Используют аккумуляторные блоки или наборы батарей общей емкостью от 50 Ач до 250 Ач и более. Количество батарей может достигать 16-32 и более. Применяются для защиты серверов, центров обработки данных, промышленного и медицинского оборудования.

Основные Виды ИБП и их Технические Характеристики

Источники бесперебойного питания классифицируются по принципу их работы и уровню защиты, который они предоставляют подключенному оборудованию. Ниже представлена таблица с основными типами ИБП, их характеристиками и областями применения.

Тип ИБП	Принцип работы	Время переключения на батарею	Форма выходного напряжения (от батареи)	Типичные характеристики аккумуляторов	Преимущества	Недостатки	Область применения
Резервный (Off-line, Standby, VFD - Voltage and Frequency Dependent)	В нормальном режиме нагрузка питается напрямую от сети через фильтр помех. При выходе сетевого напряжения за допустимые пределы или его пропадании ИБП переключает нагрузку на питание от аккумуляторов через инвертор.	2 – 10 мс (типично 4-8 мс)	Аппроксимированная (ступенчатая) синусоида (чаще всего) или чистая синусоида (реже, в более дорогих моделях).	12В; 5-12 Ач	Простота конструкции, низкая стоимость, высокий КПД в сетевом режиме, компактность, низкий уровень шума.	Задержка при переключении на батареи, отсутствие стабилизации напряжения в сетевом режиме (только фильтрация), аппроксимированная синусоида может быть несовместима с некоторым оборудованием (например, с трансформаторными блоками питания, двигателями, некоторой аудиотехникой).	Персональные компьютеры, мониторы, кассовые аппараты, простая офисная техника, некритичное оборудование.
Линейно-интерактивный (Line-interactive, VI - Voltage Independent)	Похож на резервный, но дополнительно оснащен автотрансформатором (AVR - Automatic Voltage Regulator), который стабилизирует входное напряжение в определенных пределах без перехода на батареи. Переключение на батареи происходит при более значительных отклонениях или пропадании сетевого напряжения.	2 – 10 мс (типично 2-6 мс)	Аппроксимированная или чистая синусоида.	12В, 24В; 7-100 Ач	Стабилизация выходного напряжения, более редкий переход на батареи (продлевает их срок службы), приемлемая стоимость, хороший КПД.	Задержка при переключении (хотя обычно меньше, чем у off-line), неидеальная синусоида на выходе у многих моделей, ступенчатая регулировка напряжения.	Персональные компьютеры, рабочие станции, серверы начального уровня, сетевое оборудование (маршрутизаторы, коммутаторы), периферийные устройства, оборудование для газовых котлов (при чистой синусоиде).
Онлайн (On-line, двойного преобразования, VFI - Voltage and Frequency Independent)	Входящее переменное напряжение (AC) преобразуется выпрямителем в постоянное (DC), которое питает инвертор и заряжает аккумуляторы. Инвертор постоянно генерирует новое, "чистое" переменное напряжение для питания нагрузки. Переход на батареи происходит мгновенно, так как инвертор всегда работает.	0 мс (мгновенно)	Чистая синусоида	12В, 24В, 48В и выше; 20-250+ Ач	Максимальный уровень защиты: полная стабилизация напряжения и частоты, отсутствие времени переключения на батареи, идеальная синусоида на выходе, фильтрация всех сетевых помех.	Высокая стоимость, более низкий КПД (85-95%) из-за постоянного двойного преобразования, повышенное тепловыделение, потенциально больший уровень шума от вентиляторов охлаждения.	Критически важное оборудование: серверы, центры обработки данных (ЦОД), телекоммуникационное оборудование, медицинские приборы, промышленные контроллеры, высокочувствительное лабораторное оборудование.

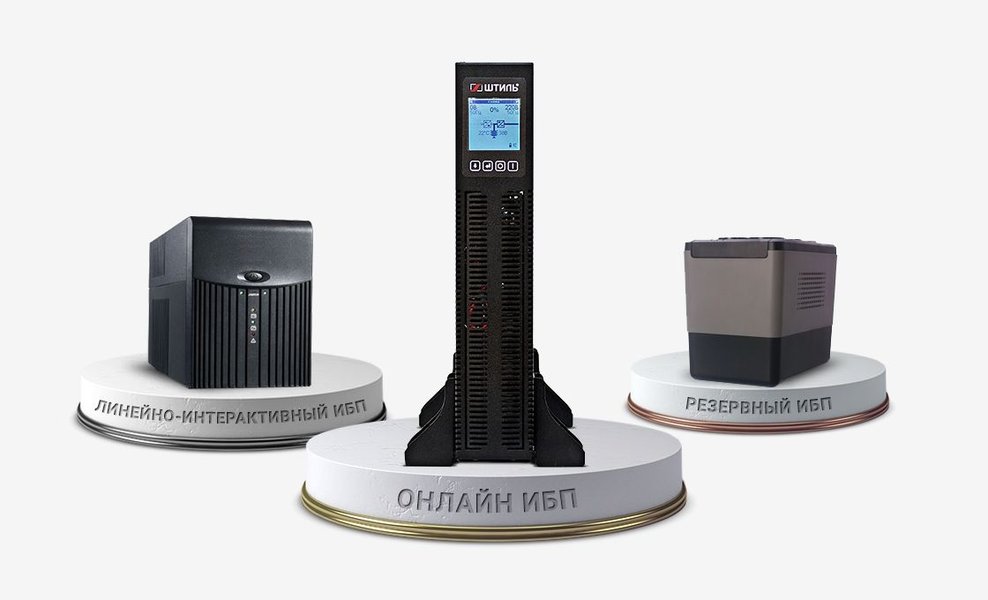

Сравнение типов ИБП: Резервный, Линейно-интерактивный, Онлайн

Схематическое изображение принципов работы различных типов ИБП.

Сравнительный Анализ Типов ИБП

Для наглядного сравнения основных типов ИБП по ключевым параметрам ниже представлен радарный график. Оценки являются относительными и служат для общего понимания различий.

Этот график иллюстрирует, что онлайн ИБП предлагают наивысший уровень защиты и качество выходного сигнала при нулевом времени переключения, но являются самыми дорогими и менее энергоэффективными. Резервные ИБП – наиболее доступны по цене, но обеспечивают базовую защиту. Линейно-интерактивные ИБП представляют собой компромиссный вариант.

Визуализация Концепций ИБП и Аккумуляторов

Для лучшего понимания взаимосвязей между типами ИБП, их характеристиками и используемыми аккумуляторами, рассмотрим следующую ментальную карту:

mindmap root["Источники Бесперебойного Питания (ИБП)"] ["Типы ИБП"] id1["Резервные (Off-line)"] id1_1["Низкая стоимость"] id1_2["Базовая защита"] id1_3["Для ПК, бытовой техники"] id1_4["Аккумуляторы: 7-9 Ач, 12В"] id2["Линейно-интерактивные (Line-interactive)"] id2_1["Стабилизация напряжения (AVR)"] id2_2["Средняя стоимость и защита"] id2_3["Для ПК, серверов, котлов"] id2_4["Аккумуляторы: 7-100 Ач, 12/24В"] id3["Онлайн (On-line / Двойное преобразование)"] id3_1["Максимальная защита"] id3_2["Нулевое время переключения"] id3_3["Чистая синусоида"] id3_4["Для серверов, ЦОД, мед. оборудования"] id3_5["Аккумуляторы: 20-250+ Ач, высоковольтные сборки"] ["Аккумуляторы для ИБП"] idA["Типы аккумуляторов"] idA1["AGM (Absorbent Glass Mat)"] idA2["GEL (Гелевые)"] idA3["Li-ion (Литий-ионные)"] idB["Ключевые характеристики"] idB1["Емкость (Ач)"] idB2["Напряжение (В)"] idB3["Срок службы"] idB4["Ток разряда"] ["Критерии выбора"] idC1["Мощность нагрузки (ВА/Вт)"] idC2["Требуемое время автономии"] idC3["Чувствительность оборудования"] idC4["Бюджет"]

Эта карта наглядно показывает основные категории ИБП, их ключевые особенности и типы аккумуляторов, а также факторы, влияющие на выбор конкретной модели.

Понимание Типов ИБП Визуально

Для дальнейшего углубления в различия между типами ИБП, их преимущества и недостатки, а также для помощи в выборе ИБП для дома, предлагаем посмотреть следующее видео. Оно наглядно демонстрирует основные концепции и дает практические советы.

В данном видео рассматриваются основные виды источников бесперебойного питания, их конструктивные отличия, сильные и слабые стороны. Эта информация будет полезна для осознанного выбора ИБП, подходящего под ваши конкретные нужды, будь то защита домашнего компьютера или обеспечение бесперебойной работы газового котла.

Расчет Времени Автономной Работы ИБП

Время автономной работы ИБП от аккумуляторов зависит от их суммарной емкости, напряжения и мощности подключенной нагрузки. Приблизительный расчет можно выполнить по формуле:

\[ T \approx \frac{N \cdot V \cdot C \cdot K_{\text{разр}} \cdot K_{\text{КПД}}}{P_{\text{нагр}}} \]

Где:

\(T\) – время автономной работы в часах.
\(N\) – количество аккумуляторов в ИБП.
\(V\) – напряжение одного аккумулятора в Вольтах (В).
\(C\) – емкость одного аккумулятора в Ампер-часах (Ач).
\(P_{\text{нагр}}\) – мощность нагрузки в Ваттах (Вт).
\(K_{\text{разр}}\) – коэффициент глубины разряда аккумулятора (обычно 0.7-0.9, зависит от типа АКБ и желаемого срока службы; для свинцово-кислотных часто берут 0.5-0.7 для продления жизни).
\(K_{\text{КПД}}\) – КПД инвертора ИБП (обычно 0.75-0.9).

Например, для ИБП с одним аккумулятором 12В 9Ач, питающего нагрузку 100 Вт, с \(K_{\text{разр}} = 0.7\) и \(K_{\text{КПД}} = 0.8\):

\[ T \approx \frac{1 \cdot 12 \, \text{В} \cdot 9 \, \text{Ач} \cdot 0.7 \cdot 0.8}{100 \, \text{Вт}} \approx \frac{60.48 \, \text{Вт·ч}}{100 \, \text{Вт}} \approx 0.60 \, \text{часа} \approx 36 \, \text{минут} \]

Важно помнить, что это упрощенная формула. Реальное время может отличаться из-за старения аккумуляторов, температуры окружающей среды и характера нагрузки.

Часто Задаваемые Вопросы (FAQ)

Какая "мощность" у аккумулятора ИБП?

Аккумуляторы ИБП характеризуются не мощностью (Вт), а емкостью (Ач) и напряжением (В). Энергия, которую они могут отдать (Вт·ч), вычисляется как произведение емкости на напряжение. Мощность самого ИБП (ВА или Вт) определяет, какую нагрузку он может поддерживать.

Какой тип ИБП лучше для дома?

Для большинства домашних ПК и некритичной техники подойдут резервные (Off-line) или линейно-интерактивные ИБП. Если у вас чувствительное оборудование (например, газовый котел с электронным управлением, аудиоаппаратура), лучше выбрать линейно-интерактивный или онлайн ИБП с чистой синусоидой на выходе.

Как долго прослужит аккумулятор в ИБП?

Срок службы аккумулятора зависит от его типа, условий эксплуатации (температура, частота разрядов) и качества. В среднем, AGM аккумуляторы служат 3-7 лет, гелевые – до 10-12 лет, литий-ионные – 8-15 лет. Регулярная проверка и своевременная замена важны для надежности ИБП.

Нужно ли ИБП выключать, когда он не используется?

Большинство ИБП предназначены для постоянной работы и поддержания заряда аккумуляторов. Выключение ИБП на длительное время может привести к глубокому разряду батарей и сокращению их срока службы, если только это не предусмотрено инструкцией для длительного хранения.

Заключение

Выбор подходящего источника бесперебойного питания и аккумуляторов к нему — это важное решение для обеспечения стабильной работы и защиты вашего электронного оборудования от проблем с электросетью. Понимание различий между типами ИБП (резервные, линейно-интерактивные, онлайн) и ключевых характеристик аккумуляторов (емкость, напряжение, тип, срок службы) позволяет сделать осознанный выбор, соответствующий вашим потребностям и бюджету. Правильно подобранная система ИБП обеспечит не только сохранность данных и работоспособность техники во время отключений электричества, но и продлит срок ее службы, защищая от скачков напряжения и помех.
