Visualiser l'invisible : Maîtrisez la représentation des champs électromagnétiques avec Python

Points essentiels à retenir

• Les fonctions comme quiver(), streamplot() et imshow() de Matplotlib sont parfaites pour visualiser les champs vectoriels électromagnétiques
• Les animations permettent de représenter efficacement la propagation des ondes électromagnétiques dans le temps et l'espace
• La combinaison de NumPy et Matplotlib offre un environnement complet pour analyser et visualiser les résultats de simulations FDTD

Comprendre les bases de la visualisation électromagnétique

La simulation électromagnétique génère des données complexes représentant des champs vectoriels qui varient dans l'espace et le temps. Les visualisations permettent de donner sens à ces données numériques et d'identifier des phénomènes difficiles à observer autrement. Matplotlib, combiné avec NumPy, offre un environnement puissant pour créer des représentations graphiques claires de ces phénomènes physiques.

Les données issues de simulations électromagnétiques représentent généralement soit des champs scalaires (comme l'intensité du champ) soit des champs vectoriels (direction et amplitude). La nature de vos données déterminera le type de visualisation à privilégier. Matplotlib excelle dans la représentation de ces deux types de données avec différentes fonctions adaptées.

Types de visualisations pour les simulations électromagnétiques

Selon la nature de vos données et le phénomène que vous souhaitez mettre en évidence, plusieurs types de visualisations s'offrent à vous :

• Cartes de chaleur (heatmaps) pour représenter l'intensité des champs
• Flèches vectorielles pour montrer direction et amplitude
• Lignes de champ pour visualiser le parcours du champ
• Animations pour observer l'évolution temporelle
• Visualisations 3D pour comprendre la distribution spatiale complète

Préparation des données pour la visualisation

Avant de visualiser vos résultats, vous devez structurer correctement vos données. Les simulations électromagnétiques utilisent souvent des méthodes numériques comme FDTD (Finite Difference Time Domain) ou les éléments finis pour résoudre les équations de Maxwell.

Importation des bibliothèques essentielles

Commencez par importer les bibliothèques nécessaires :

import numpy as np
import matplotlib.pyplot as plt
from matplotlib import animation
from mpl_toolkits.mplot3d import Axes3D  # Pour visualisations 3D

Structuration des données

Les données électromagnétiques sont généralement organisées sous forme de grilles multidimensionnelles :

# Création d'une grille 2D
nx, ny = 100, 100
x = np.linspace(-10, 10, nx)
y = np.linspace(-10, 10, ny)
X, Y = np.meshgrid(x, y)

# Exemple de champ électrique (simulé)
E_x = np.sin(0.5 * X) * np.cos(0.5 * Y)
E_y = np.cos(0.5 * X) * np.sin(0.5 * Y)
E_magnitude = np.sqrt(E_x<b>2 + E_y</b>2)

Organisation d'un projet de visualisation électromagnétique

Pour gérer efficacement votre projet de visualisation, adoptez une structure claire :

• Séparation des scripts de simulation et de visualisation
• Stockage des données dans des formats efficaces (HDF5, NumPy)
• Documentation claire des paramètres et unités
• Utilisation de fonctions réutilisables pour les visualisations courantes

Techniques de visualisation des champs électromagnétiques

Visualisation de champs scalaires avec imshow()

Pour représenter l'intensité d'un champ électromagnétique, imshow() est idéal :

plt.figure(figsize=(10, 8))
plt.imshow(E_magnitude, extent=(-10, 10, -10, 10), origin='lower', cmap='viridis')
plt.colorbar(label='Intensité du champ électrique')
plt.title('Carte d\'intensité du champ électrique')
plt.xlabel('Position x')
plt.ylabel('Position y')
plt.grid(True)
plt.show()

Visualisation de champs vectoriels avec quiver()

Pour représenter la direction et l'amplitude d'un champ électromagnétique, utilisez quiver() :

plt.figure(figsize=(10, 8))
# Échantillonnage pour plus de clarté
skip = 5
plt.quiver(X[::skip, ::skip], Y[::skip, ::skip],
           E_x[::skip, ::skip], E_y[::skip, ::skip],
           E_magnitude[::skip, ::skip],
           scale=50, cmap='viridis')
plt.colorbar(label='Amplitude du champ')
plt.title('Champ électrique vectoriel')
plt.xlabel('Position x')
plt.ylabel('Position y')
plt.grid(True)
plt.show()

Visualisation des lignes de champ avec streamplot()

Pour visualiser les lignes de champ électromagnétique, streamplot() est très efficace :

plt.figure(figsize=(10, 8))
plt.streamplot(X, Y, E_x, E_y, density=2, color=E_magnitude,
               linewidth=1, cmap='plasma', arrowsize=1)
plt.colorbar(label='Intensité du champ')
plt.title('Lignes de champ électrique')
plt.xlabel('Position x')
plt.ylabel('Position y')
plt.grid(True)
plt.show()

Choisir la bonne représentation

Le choix de la méthode de visualisation dépend du phénomène à mettre en évidence :

• imshow() : parfait pour visualiser l'intensité des champs scalaires
• quiver() : idéal pour montrer la direction et l'amplitude des champs vectoriels
• streamplot() : excellent pour visualiser les lignes de champ et les flux
• contour() : utile pour identifier les régions d'égale intensité

Création d'animations pour visualiser la dynamique temporelle

Les phénomènes électromagnétiques sont souvent dynamiques. Les animations permettent de visualiser l'évolution temporelle de ces phénomènes :

import matplotlib.animation as animation

fig, ax = plt.subplots(figsize=(10, 8))

# Fonction de propagation d'onde simplifiée
def wave_propagation(t):
    return np.sin(0.5 * X + 0.5 * Y - 0.5 * t) * np.exp(-0.01 * t)

# Initialisation
im = ax.imshow(wave_propagation(0), extent=(-10, 10, -10, 10),
               origin='lower', cmap='viridis', animated=True)
colorbar = plt.colorbar(im, ax=ax)
colorbar.set_label('Amplitude')
ax.set_title('Propagation d\'onde électromagnétique')
ax.set_xlabel('Position x')
ax.set_ylabel('Position y')

# Fonction d'animation
def update_animation(frame):
    im.set_array(wave_propagation(frame))
    ax.set_title(f'Propagation d\'onde électromagnétique - t = {frame/10:.1f}')
    return [im]

# Création de l'animation
ani = animation.FuncAnimation(fig, update_animation,
                              frames=100, interval=50, blit=True)

# Pour sauvegarder l'animation
# ani.save('wave_propagation.gif', writer='pillow', fps=15)

plt.show()

Optimisation des animations

Les animations peuvent être gourmandes en ressources. Voici quelques conseils pour les optimiser :

• Utilisez blit=True pour ne redessiner que les parties modifiées
• Réduisez la résolution si nécessaire
• Envisagez de pré-calculer et stocker les données avant l'animation
• Pour les animations complexes, enregistrez en GIF ou MP4 plutôt qu'en temps réel

Visualisation 3D des champs électromagnétiques

Utilisation des fonctionnalités 3D de Matplotlib

Pour visualiser des champs en 3D, utilisez le module mpl_toolkits.mplot3d :

# Création d'une grille 3D
nx, ny, nz = 20, 20, 20
x = np.linspace(-5, 5, nx)
y = np.linspace(-5, 5, ny)
z = np.linspace(-5, 5, nz)
X, Y, Z = np.meshgrid(x, y, z, indexing='ij')

# Exemple de champ 3D (dipôle électrique)
r = np.sqrt(X<b>2 + Y</b>2 + Z<b>2)
# Éviter la division par zéro
r = np.where(r < 0.1, 0.1, r)
E_x = 3 * X * Z / r</b>5
E_y = 3 * Y * Z / r<b>5
E_z = (3 * Z</b>2 - r<b>2) / r</b>5
E_mag = np.sqrt(E_x<b>2 + E_y</b>2 + E_z**2)

# Visualisation 3D
fig = plt.figure(figsize=(12, 10))
ax = fig.add_subplot(111, projection='3d')

# Échantillonnage pour plus de clarté
skip = 2
ax.quiver(X[::skip, ::skip, ::skip],
          Y[::skip, ::skip, ::skip],
          Z[::skip, ::skip, ::skip],
          E_x[::skip, ::skip, ::skip],
          E_y[::skip, ::skip, ::skip],
          E_z[::skip, ::skip, ::skip],
          length=0.5, normalize=True)

ax.set_title('Champ électrique d\'un dipôle en 3D')
ax.set_xlabel('X')
ax.set_ylabel('Y')
ax.set_zlabel('Z')
plt.tight_layout()
plt.show()

Limitations de Matplotlib pour la 3D

Bien que Matplotlib puisse générer des visualisations 3D, il présente certaines limitations :

• Performances limitées pour les grands ensembles de données
• Options d'interactivité restreintes
• Rendu parfois difficile à interpréter

Pour des visualisations 3D plus avancées, envisagez d'utiliser Mayavi ou Plotly.

Comparaison des méthodes de visualisation

Ce graphique radar compare les différentes méthodes de visualisation selon plusieurs critères importants pour l'analyse électromagnétique. Chaque méthode présente des forces et des faiblesses selon le contexte d'utilisation.

Organisation conceptuelle des visualisations électromagnétiques

Pour mieux comprendre comment organiser votre approche de visualisation, voici une carte mentale des concepts clés :

Cette carte mentale illustre l'organisation des différentes approches de visualisation électromagnétique et peut vous aider à planifier votre stratégie de représentation graphique selon vos données et vos objectifs d'analyse.

Exemples visuels et applications concrètes

Visualisation du champ électromagnétique

Voici quelques exemples visuels de champs électromagnétiques qui illustrent différentes techniques de visualisation :

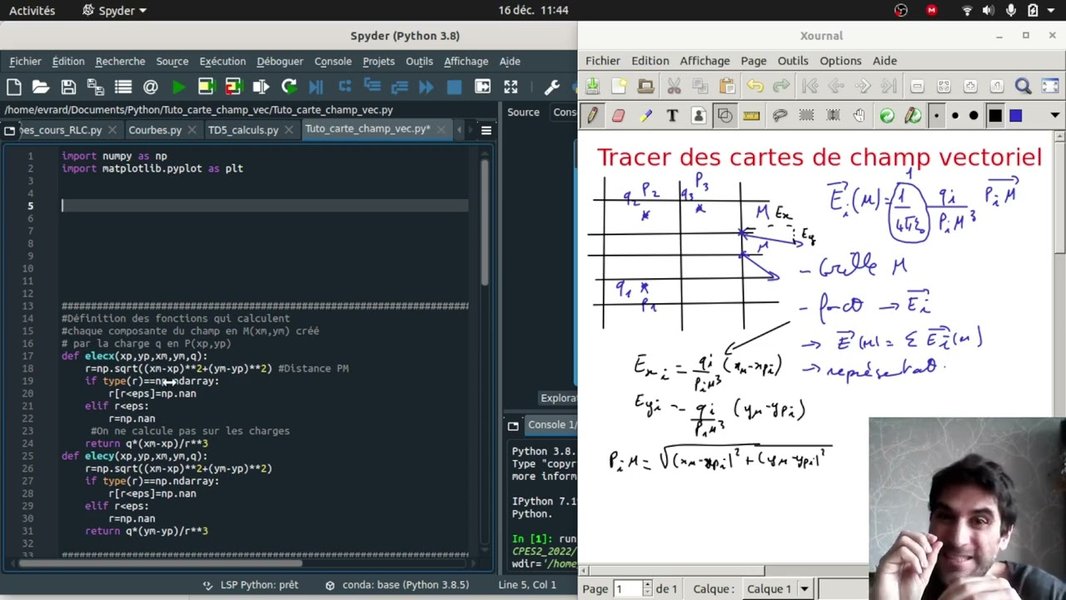

Carte de champ vectoriel 2D réalisée avec Python

Visualisation des lignes de champ électrostatique

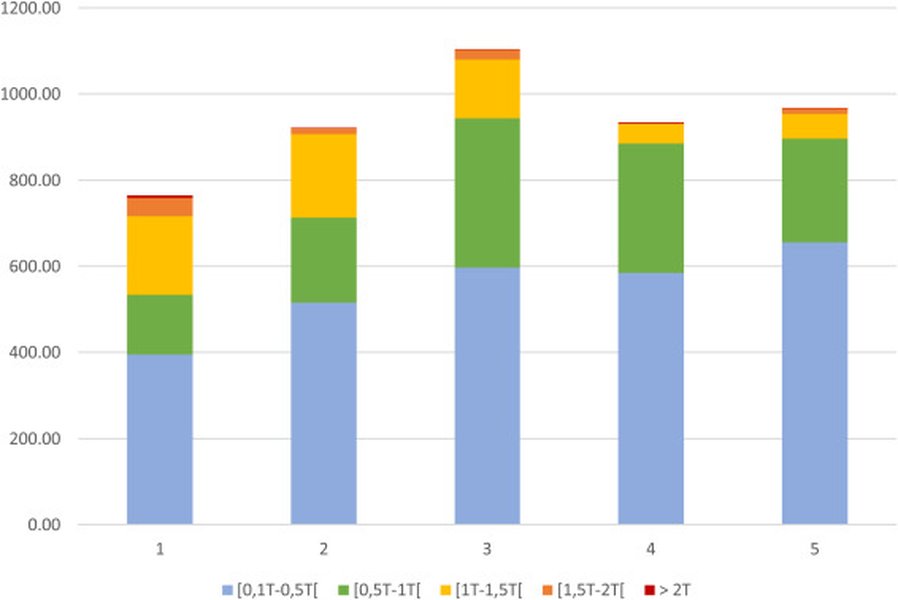

Évaluation de l'exposition au champ magnétique avec représentation par couleurs

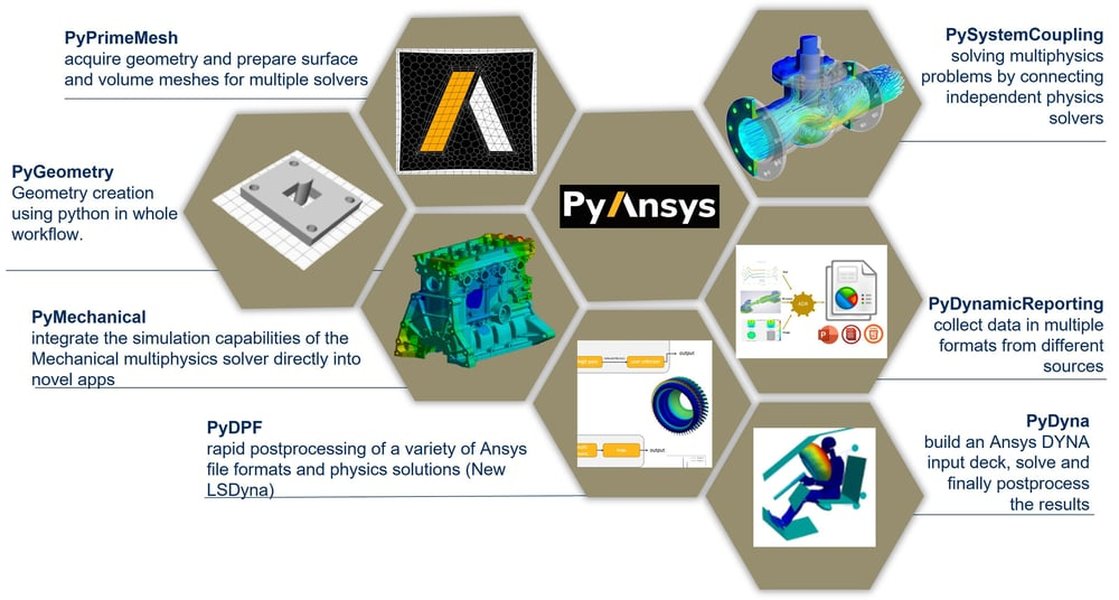

Écosystème PyAnsys pour l'intégration de Python dans les simulations

Visualisation de la propagation d'ondes électromagnétiques

La visualisation des ondes électromagnétiques en mouvement est particulièrement instructive. Cette vidéo explique comment représenter une onde électromagnétique :

Cette vidéo montre une animation d'onde électromagnétique réalisée avec VPython, qui utilise des principes similaires à ceux que nous pouvons implémenter avec Matplotlib.

Conseils avancés pour des visualisations professionnelles

Optimisation des performances

Pour des simulations à grande échelle, optimisez vos visualisations :

• Utilisez pcolormesh() au lieu de imshow() pour les grands ensembles de données
• Réduisez la densité des flèches avec quiver() en échantillonnant les données
• Profitez des capacités de calcul parallèle de NumPy pour le pré-traitement
• Pour les visualisations 3D complexes, envisagez Mayavi qui exploite le GPU

Amélioration de la lisibilité scientifique

Pour des publications scientifiques de qualité :

• Choisissez des colormaps perceptuellement uniformes (viridis, plasma, cividis)
• Incluez toujours des barres d'échelle et des légendes explicites
• Normalisez correctement vos données (échelles linéaires vs logarithmiques)
• Utilisez des annotations pour mettre en évidence les caractéristiques importantes
• Adoptez des styles cohérents pour faciliter la comparaison entre figures

Personnalisation du style Matplotlib

Créez un style cohérent pour toutes vos visualisations :

# Définir un style personnalisé
plt.style.use('seaborn-whitegrid')

# Ou créer un dictionnaire de style personnalisé
custom_style = {
    'figure.figsize': (10, 8),
    'font.size': 12,
    'axes.labelsize': 14,
    'axes.titlesize': 16,
    'xtick.labelsize': 12,
    'ytick.labelsize': 12,
    'axes.grid': True,
    'grid.linestyle': '--',
    'grid.alpha': 0.7,
    'axes.spines.top': False,
    'axes.spines.right': False,
    'figure.dpi': 150
}

# Appliquer le style
with plt.style.context(custom_style):
    # Votre code de visualisation ici
    pass
