Dévoilez les Secrets des Champs : Visualiser les Simulations Électromagnétiques avec Python et Matplotlib

Points Clés à Retenir

Visualisation Vectorielle et Scalaire : Utilisez quiver pour les champs vectoriels (électrique, magnétique) et contourf ou imshow pour les champs scalaires (potentiel, magnitude).
Analyse Dynamique : Animez l'évolution temporelle des ondes électromagnétiques avec FuncAnimation pour une compréhension approfondie de la propagation.
Outils Essentiels : Maîtrisez les bibliothèques NumPy pour les calculs et Matplotlib pour une large gamme de graphiques 2D et 3D personnalisables.

Introduction : Pourquoi Visualiser les Simulations Électromagnétiques ?

Les simulations électromagnétiques génèrent de grandes quantités de données décrivant le comportement des champs électriques et magnétiques dans l'espace et le temps. Comprendre ces phénomènes complexes, que ce soit la distribution statique des champs autour de charges ou la propagation dynamique des ondes, nécessite des outils de visualisation efficaces. Python, avec ses bibliothèques scientifiques robustes comme NumPy pour les calculs et Matplotlib pour le traçage, offre une plateforme puissante et flexible pour transformer ces données brutes en graphiques clairs, informatifs et esthétiques.

Ce guide vous montrera comment exploiter Matplotlib pour visualiser divers aspects des résultats de vos simulations électromagnétiques, des champs statiques aux ondes dynamiques, en passant par l'analyse spectrale.

Prérequis : Installation des Bibliothèques

Avant de commencer, assurez-vous d'avoir installé les bibliothèques nécessaires. Si ce n'est pas déjà fait, vous pouvez les installer facilement en utilisant pip, le gestionnaire de paquets Python :

pip install matplotlib numpy

Ces deux bibliothèques constituent la base de la plupart des visualisations scientifiques en Python.

Visualisation des Champs Statiques

Les champs électromagnétiques statiques, tels que ceux créés par des charges immobiles ou des courants constants, peuvent être représentés de différentes manières selon qu'ils sont scalaires (comme le potentiel électrique) ou vectoriels (comme le champ électrique ou magnétique).

Champs Scalaires (Potentiel, Magnitude)

Utilisation de `contourf` et `imshow`

Pour visualiser des quantités scalaires définies sur une grille 2D, comme le potentiel électrostatique ou la magnitude d'un champ, les fonctions contourf (pour des contours remplis) ou imshow (pour afficher une image ou une carte de chaleur) de Matplotlib sont idéales. Elles permettent de représenter la variation spatiale de la quantité scalaire à l'aide de couleurs.

Voici un exemple simulant et visualisant un champ scalaire (par exemple, la magnitude d'un champ électrique ou un potentiel) avec contourf :

import numpy as np
import matplotlib.pyplot as plt

# Définir la grille spatiale
x = np.linspace(-5, 5, 100)
y = np.linspace(-5, 5, 100)
X, Y = np.meshgrid(x, y)

# Simuler un champ scalaire (ex: potentiel de deux charges)
# Charge +q à (-1, 0) et -q à (1, 0)
q = 1.0
k = 8.987e9 # Constante de Coulomb (simplifiée pour l'exemple)
r1 = np.sqrt((X + 1)<b>2 + Y</b>2)
r2 = np.sqrt((X - 1)<b>2 + Y</b>2)

# Éviter la division par zéro aux positions des charges
epsilon = 1e-6
r1[r1 < epsilon] = epsilon
r2[r2 < epsilon] = epsilon

# Calcul du potentiel (V = kq/r)
Potential = k * q / r1 - k * q / r2

# Visualisation avec contourf
plt.figure(figsize=(10, 8))
contour = plt.contourf(X, Y, Potential, levels=50, cmap='viridis') # 50 niveaux de couleur
plt.colorbar(contour, label='Potentiel Électrique (V)') # Barre de couleur
plt.title('Potentiel Électrostatique d\'un Dipôle')
plt.xlabel('X (unité)')
plt.ylabel('Y (unité)')
plt.axis('equal') # Assure des échelles égales sur x et y
plt.grid(True)
plt.show()

imshow peut être utilisé de manière similaire, particulièrement utile pour afficher directement des données matricielles issues de simulations numériques.

Champs Vectoriels (Électrique, Magnétique)

Utilisation de `quiver`

La fonction quiver de Matplotlib est spécialement conçue pour tracer des champs vectoriels. Elle dessine des flèches (vecteurs) sur une grille, où la direction et la longueur (ou la couleur) de chaque flèche représentent respectivement la direction et la magnitude du vecteur en ce point.

Calcul des Composantes du Champ

Pour utiliser quiver, vous avez besoin des composantes (par exemple, Ex et Ey en 2D) du champ vectoriel en chaque point de la grille. Celles-ci peuvent être obtenues :

Directement à partir des équations analytiques (lois de Coulomb, Biot-Savart).
En calculant le gradient d'un potentiel scalaire (E = -∇V).
Directement à partir des résultats de votre simulation numérique.

Superposition et Singularités

En présence de plusieurs sources (charges, courants), le champ résultant en un point est la somme vectorielle des champs créés par chaque source individuelle (principe de superposition). Un point important est la gestion des singularités : le champ électrique n'est pas défini à l'emplacement exact d'une charge ponctuelle. Dans les calculs numériques, il faut souvent introduire un petit seuil pour éviter les divisions par zéro ou les valeurs infinies.

Exemple : Champ Magnétique d'un Fil Infini

Visualisons le champ magnétique autour d'un fil rectiligne infini parcouru par un courant constant sortant de la page (le long de l'axe z).

import numpy as np
import matplotlib.pyplot as plt

# Définir la grille spatiale (éviter le centre x=0, y=0)
x = np.linspace(-5, 5, 20)
y = np.linspace(-5, 5, 20)
X, Y = np.meshgrid(x, y)

# Calculer les composantes du champ magnétique (B ~ 1/r, tangentiel)
# B = (mu0 * I / (2 * pi * r)) * u_theta
# En cartésien: Bx = -By_norm * Y/r, By = Bx_norm * X/r
# On ignore les constantes pour la visualisation de la direction/forme
r_squared = X<b>2 + Y</b>2
# Éviter la division par zéro au centre
r_squared[r_squared == 0] = 1e-6

Bx = -Y / r_squared
By = X / r_squared

# Normaliser les vecteurs pour une meilleure visualisation (optionnel)
magnitude = np.sqrt(Bx<b>2 + By</b>2)
Bx_norm = Bx / magnitude
By_norm = By / magnitude

# Visualisation avec quiver
plt.figure(figsize=(8, 8))
plt.quiver(X, Y, Bx_norm, By_norm, magnitude, cmap='viridis') # Longueur/Couleur selon magnitude
plt.title('Champ Magnétique autour d\'un Fil Infini (Section Transversale)')
plt.xlabel('X')
plt.ylabel('Y')
plt.axis('equal')
plt.grid(True)
plt.show()

Visualisation des Champs Dynamiques (Propagation d'Ondes)

Les simulations de propagation d'ondes électromagnétiques (par exemple, en utilisant la méthode FDTD - Finite-Difference Time-Domain) génèrent des données qui évoluent dans le temps. Matplotlib permet de visualiser ces dynamiques.

Instantané (Snapshot) à un Temps Donné

Pour visualiser l'état du champ (par exemple, le champ électrique Ez dans une simulation 2D) à un instant précis, on peut utiliser imshow pour créer une carte de chaleur.

import numpy as np
import matplotlib.pyplot as plt

# Supposons que 'E_snapshot' est une matrice 2D (nx, ny)
# contenant le champ électrique à un instant t, issue d'une simulation FDTD.
# Exemple de données aléatoires pour illustration:
nx, ny = 100, 100
E_snapshot = np.random.rand(nx, ny) # Remplacez par vos vraies données

plt.figure(figsize=(8, 6))
plt.imshow(E_snapshot, cmap='inferno', origin='lower', extent=[0, nx, 0, ny])
plt.colorbar(label='Amplitude du Champ Électrique')
plt.title('Instantané de la Propagation d\'une Onde (Exemple)')
plt.xlabel('X')
plt.ylabel('Y')
plt.show()

Animation Temporelle

Pour comprendre la propagation de l'onde, une animation est souvent plus parlante. Le module matplotlib.animation, et en particulier la fonction FuncAnimation, permet de créer des animations en mettant à jour l'image affichée à chaque pas de temps de la simulation.

import numpy as np
import matplotlib.pyplot as plt
import matplotlib.animation as animation

# Supposons que 'E_history' est une liste ou un tableau 3D (nt, nx, ny)
# contenant l'historique du champ électrique au cours du temps (nt étapes).
# Exemple de données simulées simples (onde se propageant)
nx, ny = 100, 100
nt = 50
E_history = []
E = np.zeros((nx, ny))
x_center, y_center = nx // 2, ny // 2
sigma = 10 # Largeur de l'impulsion initiale

for t in range(nt):
    # Source gaussienne simple au centre pour les premiers instants
    if t < 5:
         E = np.exp(-((np.arange(nx)[:, None] - x_center)<b>2 + (np.arange(ny)[None, :] - y_center)</b>2) / (2 * sigma**2)) * np.sin(t * 0.5)
    else:
        # Simulation très simplifiée de propagation (décalage)
         E = np.roll(E, 1, axis=0)
         E = np.roll(E, 1, axis=1)
         E *= 0.98 # Atténuation simple
    E_history.append(E.copy())

# Configuration de l'animation
fig, ax = plt.subplots(figsize=(8, 6))
img = ax.imshow(E_history[0], cmap='inferno', origin='lower', animated=True)
plt.colorbar(img, label='Amplitude du Champ Électrique')
ax.set_title("Propagation d'une Onde Électromagnétique (Animation)")
ax.set_xlabel('X')
ax.set_ylabel('Y')

# Fonction de mise à jour pour chaque frame
def update(frame):
    img.set_array(E_history[frame])
    ax.set_title(f"Propagation d'une Onde Électromagnétique (Temps: {frame})")
    return img,

# Création de l'animation
ani = animation.FuncAnimation(fig, update, frames=len(E_history), interval=50, blit=True) # interval en ms

# Affichage (peut nécessiter une configuration backend appropriée)
plt.show()

# Pour sauvegarder l'animation (nécessite ffmpeg ou autre writer):
# ani.save('wave_propagation.mp4', writer='ffmpeg', fps=15)

L'animation montre l'évolution spatio-temporelle du champ, révélant des phénomènes comme la diffraction, la réflexion ou l'interférence.

Analyse dans le Domaine Fréquentiel

Parfois, il est plus pertinent d'analyser le contenu fréquentiel des signaux électromagnétiques issus de la simulation. Matplotlib propose des fonctions pour visualiser les spectres de magnitude et de phase.

Spectres de Magnitude et de Phase

Les fonctions magnitude_spectrum() et phase_spectrum() calculent la Transformée de Fourier Discrète (TFD) d'un signal temporel et affichent respectivement le module (magnitude) et la phase des composantes fréquentielles.

import numpy as np
import matplotlib.pyplot as plt

# Exemple de signal temporel (résultat d'une sonde dans la simulation)
sampling_freq = 1000 # Hz (doit correspondre à la simulation)
time = np.arange(0, 1, 1/sampling_freq) # 1 seconde de signal
signal = (np.sin(2 * np.pi * 50 * time) + # Composante à 50 Hz
          0.5 * np.sin(2 * np.pi * 120 * time + np.pi/4)) # Composante à 120 Hz

plt.figure(figsize=(12, 6))

# Spectre de Magnitude
plt.subplot(1, 2, 1)
plt.magnitude_spectrum(signal, Fs=sampling_freq, color='C1')
plt.title('Spectre de Magnitude')
plt.xlabel('Fréquence (Hz)')
plt.ylabel('Magnitude')
plt.grid(True)

# Spectre de Phase
plt.subplot(1, 2, 2)
plt.phase_spectrum(signal, Fs=sampling_freq, color='C2')
plt.title('Spectre de Phase')
plt.xlabel('Fréquence (Hz)')
plt.ylabel('Phase (radians)')
plt.grid(True)

plt.tight_layout() # Ajuste l'espacement
plt.show()

Ces graphiques sont essentiels pour identifier les fréquences dominantes, analyser la réponse en fréquence de structures ou vérifier la bande passante de composants simulés.

Comparaison des Techniques de Visualisation

Le choix de la technique de visualisation dépend fortement de la nature des données (scalaire ou vectorielle, statique ou dynamique) et de l'information que vous souhaitez extraire. Ce graphique radar compare subjectivement différentes méthodes selon plusieurs critères :

Ce graphique aide à choisir l'outil le plus pertinent. Par exemple, quiver excelle pour les vecteurs mais est moins adapté aux scalaires, tandis que l'animation est complexe mais essentielle pour l'information temporelle. Les spectres sont uniques pour l'analyse fréquentielle mais ne donnent pas d'information spatiale directe.

Synthèse du Processus de Visualisation

La carte mentale ci-dessous résume les étapes et les choix clés lors de la visualisation de simulations électromagnétiques avec Python et Matplotlib.

mindmap root["Visualisation EM avec Python/Matplotlib"] ["1. Configuration"] ["Installation (Matplotlib, NumPy)"] ["Import des bibliothèques"] ["2. Données de Simulation"] ["Charger depuis fichier"] ["Générer (analytique, numérique)"] ["Format (Grille 2D/3D, Séries temporelles)"] ["3. Choix du Type de Visualisation"] ["Champs Statiques"] ["Scalaire (Potentiel, Magnitude)
contourf, imshow"] ["Vectoriel (E, B)
quiver"] ["Champs Dynamiques (Ondes)"] ["Instantané
imshow, contourf"] ["Animation
FuncAnimation"] ["Domaine Fréquentiel"] ["Spectre Magnitude/Phase
magnitude_spectrum,
phase_spectrum"] ["4. Implémentation Matplotlib"] ["Création Figure/Axes"] ["Appel fonction de tracé (quiver, contourf, etc.)"] ["Gestion des données (meshgrid, TFD)"] ["5. Personnalisation"] ["Titres, Étiquettes, Légendes"] ["Barres de couleur (colorbar)"] ["Palettes de couleurs (cmap)"] ["Limites des axes, échelles"] ["6. Sortie"] ["Affichage interactif (plt.show)"] ["Sauvegarde (plt.savefig)"] ["Animation (ani.save)"]

Cette carte montre le flux logique : depuis la préparation initiale jusqu'à la production du graphique final, en passant par la sélection cruciale du type de visualisation et de la fonction Matplotlib appropriée.

Résumé des Fonctions Matplotlib Utiles

Le tableau suivant récapitule les principales fonctions Matplotlib abordées et leur application typique dans la visualisation électromagnétique :

Fonction Matplotlib	Type de Données	Utilisation Typique en Électromagnétisme	Description
`plt.quiver()`	Vectoriel (2D)	Champ électrique (E), Champ magnétique (B)	Dessine des flèches sur une grille pour représenter un champ vectoriel.
`plt.contourf()`	Scalaire (2D sur grille)	Potentiel électrostatique (V), Magnitude de champ (\|E\|, \|B\|), Densité d'énergie	Dessine des contours remplis basés sur les valeurs scalaires d'une grille.
`plt.imshow()`	Scalaire (Matrice 2D)	Carte de chaleur de l'intensité du champ, Instantané de propagation d'onde	Affiche une matrice 2D comme une image (carte de chaleur).
`plt.magnitude_spectrum()`	Série Temporelle (1D)	Analyse fréquentielle d'un signal (ex: sonde de champ)	Calcule et trace le spectre de magnitude (amplitude vs fréquence).
`plt.phase_spectrum()`	Série Temporelle (1D)	Analyse fréquentielle d'un signal	Calcule et trace le spectre de phase (phase vs fréquence).
`animation.FuncAnimation()`	Séquence de Données (Scalaires/Vectorielles)	Animation de la propagation d'ondes, Évolution temporelle des champs	Crée une animation en mettant à jour le graphique à partir d'une séquence de frames.

Ce tableau sert de référence rapide pour choisir la fonction Matplotlib la plus adaptée à vos besoins de visualisation spécifiques.

Galerie d'Exemples Visuels

Les images suivantes illustrent différents types de visualisations électromagnétiques réalisées avec Python et des outils similaires, donnant une idée des résultats possibles :

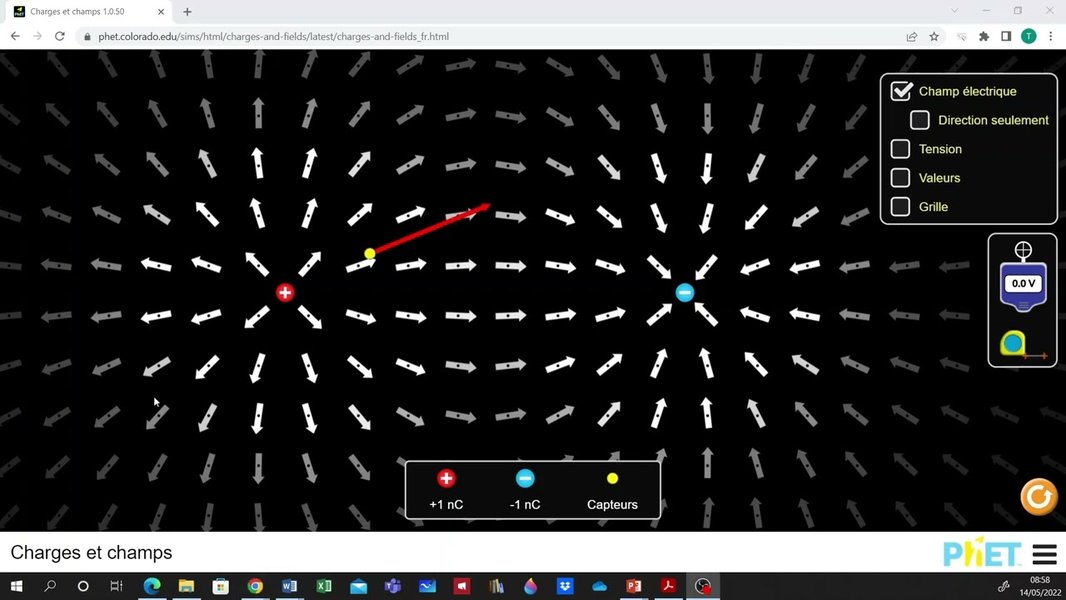

Simulation champ électrique — Simulation de champ électrique

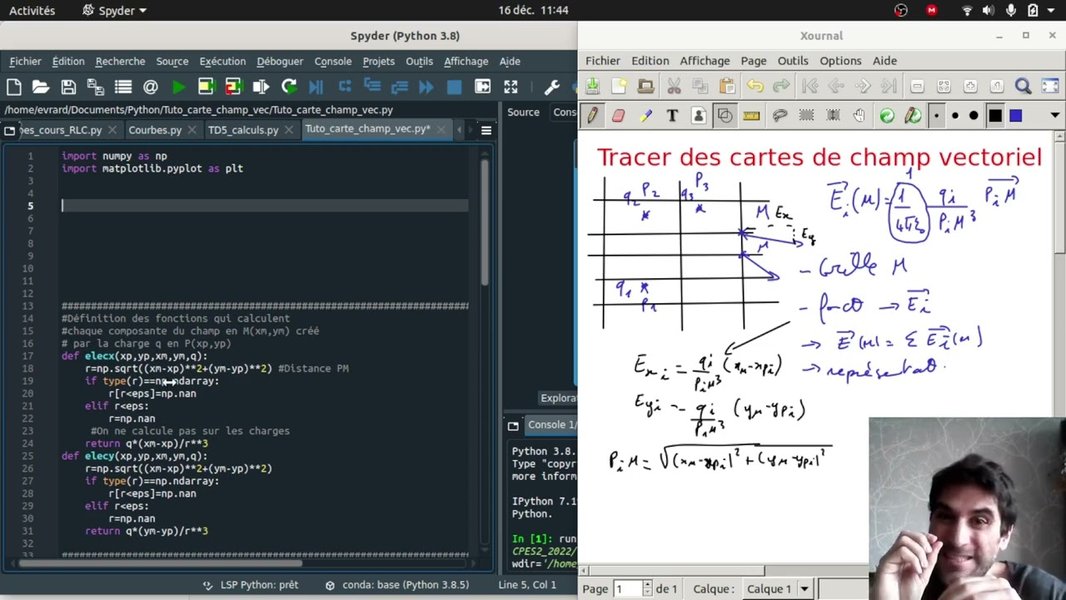

Carte de champ vectoriel 2D (Ex: E-field)

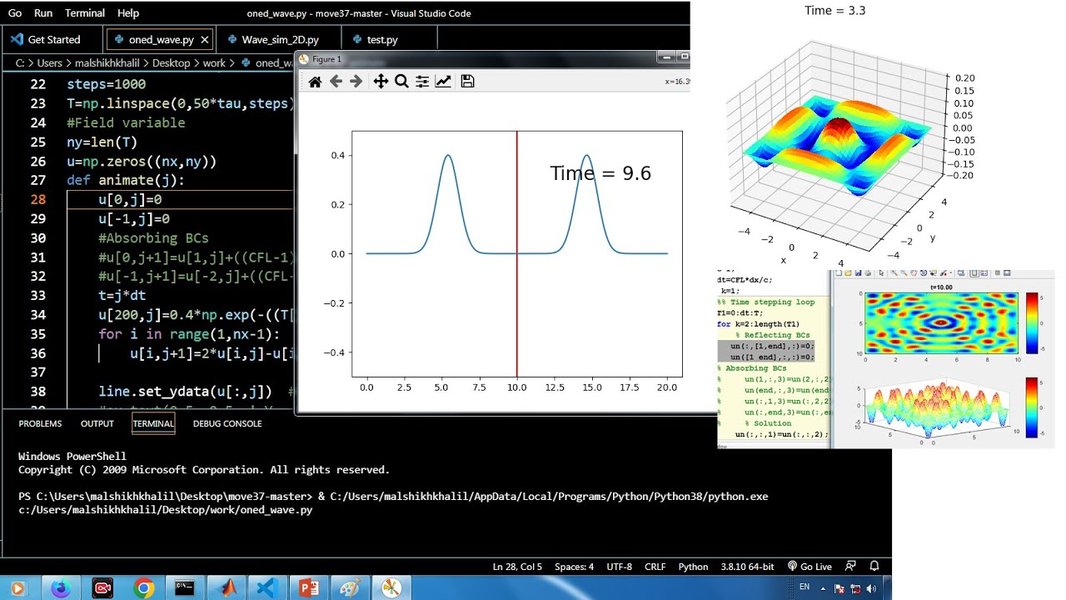

Propagation d'onde FDTD — Propagation d'onde (Méthode FDTD)

Ces exemples montrent la diversité des visualisations possibles, allant des lignes de champ statiques aux cartes de chaleur dynamiques représentant la propagation des ondes.

Tutoriel Vidéo : Tracer un Champ Vectoriel

Pour une démonstration pratique, cette vidéo (en français) explique comment tracer une carte de champ vectoriel 2D avec Python, en prenant l'exemple d'un champ électrique créé par des charges discrètes. Cela illustre concrètement l'utilisation de quiver et des calculs associés.

Suivre ce type de tutoriel peut grandement aider à comprendre l'implémentation pratique des concepts de visualisation, notamment la préparation des données (coordonnées X, Y, composantes Ex, Ey) et l'appel correct aux fonctions Matplotlib.

Personnalisation et Bonnes Pratiques

Pour rendre vos visualisations non seulement correctes mais aussi efficaces et professionnelles, considérez les points suivants :

Améliorer la Clarté

Titres et Étiquettes : Toujours inclure un titre descriptif et étiqueter clairement les axes avec les grandeurs physiques et leurs unités.
Barres de Couleur : Pour les graphiques basés sur la couleur (contourf, imshow, quiver avec magnitude codée par couleur), ajoutez une barre de couleur (plt.colorbar()) avec une étiquette explicative.
Palettes de Couleurs (cmap) : Choisissez une palette de couleurs appropriée (par exemple, 'viridis', 'plasma', 'inferno' pour les données séquentielles, 'coolwarm' pour les données divergentes). Évitez les palettes arc-en-ciel ('jet') qui peuvent fausser la perception.
Légendes : Utilisez des légendes (plt.legend()) lorsque vous tracez plusieurs jeux de données sur le même graphique.

Gestion des Données et Performance

Vectorisation NumPy : Profitez des opérations vectorisées de NumPy pour les calculs sur les grilles, c'est beaucoup plus rapide que les boucles Python explicites.
Gestion des Singularités : Traitez explicitement les points où le champ pourrait être infini (par exemple, aux positions des charges) pour éviter les erreurs ou les artefacts visuels.
Résolution de la Grille : Adaptez la finesse de votre grille de calcul/visualisation. Une grille trop grossière manquera de détails, une grille trop fine peut ralentir les calculs et la visualisation.
Bibliothèques Spécialisées : Pour des simulations très complexes ou spécifiques (FDTD avancée, méthode des éléments finis), envisagez des bibliothèques Python dédiées comme Meep (via son interface Python), FEniCS, ou PyCharge, bien que Matplotlib reste souvent utilisé pour la visualisation finale des résultats.

Sauvegarde et Exportation

Formats de Fichiers : Utilisez plt.savefig('nom_fichier.png', dpi=300) (ou .pdf, .svg pour des graphiques vectoriels) pour sauvegarder vos visualisations dans une haute résolution adaptée aux publications ou rapports.

Questions Fréquemment Posées (FAQ)

Comment visualiser le champ créé par plusieurs charges/sources ?

Utilisez le principe de superposition. Calculez le champ (vecteur E ou B) créé par chaque source individuellement en chaque point de votre grille. Ensuite, pour chaque point de la grille, additionnez vectoriellement les champs de toutes les sources pour obtenir le champ résultant. Visualisez ce champ résultant avec quiver.

Quelle est la meilleure fonction pour les champs vectoriels vs scalaires ?

Pour les champs vectoriels (comme E ou B, ayant une direction et une magnitude), utilisez plt.quiver() qui dessine des flèches. Pour les champs scalaires (comme le potentiel V ou la magnitude |E|, ayant seulement une valeur en chaque point), utilisez plt.contourf() (contours remplis) ou plt.imshow() (carte de chaleur).

Comment animer une simulation de propagation d'onde ?

Stockez les résultats de votre simulation (par exemple, la matrice du champ E ou B) à chaque pas de temps dans une liste ou un tableau 3D. Utilisez ensuite matplotlib.animation.FuncAnimation. Cette fonction prend en argument la figure, une fonction de mise à jour (qui dessine le champ pour un pas de temps donné), le nombre total de frames (pas de temps), et l'intervalle entre les frames.

Comment gérer les points où le champ est infini (singularités) ?

Lors du calcul numérique du champ (par exemple, E = kq/r²), la distance 'r' peut être nulle à l'emplacement d'une charge ponctuelle. Pour éviter une division par zéro :

Ajoutez une petite valeur (epsilon) au dénominateur : `r_squared + epsilon`.
Détectez les points où `r` est inférieur à un seuil et excluez-les du tracé ou assignez-leur une valeur maximale plafonnée.
Pour les visualisations comme `quiver`, vous pouvez normaliser les vecteurs ou limiter leur magnitude maximale pour éviter des flèches excessivement longues près des singularités.

Comment tracer les lignes de champ plutôt que les vecteurs ?

Matplotlib a une fonction `plt.streamplot()` qui est spécifiquement conçue pour tracer les lignes de champ (streamlines) d'un champ vectoriel. Elle prend en arguments les coordonnées de la grille (X, Y) et les composantes du vecteur (U, V) en chaque point, similaires à `quiver`. `streamplot` dessine des courbes tangentes au champ vectoriel, ce qui est souvent plus intuitif pour visualiser le flux.

# Exemple d'utilisation (avec Bx, By calculés comme avant)
plt.streamplot(X, Y, Bx, By, color='blue', density=1.5)
plt.title('Lignes de Champ Magnétique (Streamplot)')
plt.show()
