Web Based Tool voor Meetdata Visualisatie

Ontwerp en implementatie van een JSON/CSV importeur met Hue Plot functionaliteit

Belangrijkste Inzichten

Flexibele data import – Ondersteuning voor zowel CSV- als JSON-bestanden.
Interactie en Visualisatie – Een interactieve hue plot met dynamische kleurtoewijzing via Plotly.js en Papa Parse voor data parsing.
Volledig Webgebaseerd Ontwerp – Frontend implementatie met HTML, CSS en JavaScript, met mogelijke uitbreidingen naar backend verwerkingen indien nodig.

Inleiding

Deze handleiding en voorbeeldcode beschrijft hoe u een webgebaseerde tool kunt maken die meetdata in JSON of CSV formaat importeert en vervolgens een hue plot genereert. De hue plot is een krachtige visualisatietechniek waarbij elk datapunt een specifieke kleur krijgt gebaseerd op de bijbehorende waarde in een ‘hue’ kolom. Dit maakt het mogelijk om trends, clusters en anomalieën in dataset op een intuïtieve, visueel aantrekkelijke manier weer te geven.

In dit artikel wordt uitgelegd hoe u de tool kunt opzetten met behulp van HTML, CSS en JavaScript. Vooral gebruiken we Plotly.js voor interactieve plotting, en Papa Parse voor het inlezen en parsen van CSV-bestanden. Daarnaast krijgt u een overzicht van hoe u JSON-bestanden kunt parsen middels de ingebouwde FileReader API. Dit voorbeeld kan eenvoudig worden aangepast aan specifieke data vereisten en kolomnamen.

Overzicht van de Tool

De tool heeft een eenvoudig te gebruiken interface, waarin de gebruiker een bestand kan uploaden en de data wordt verwerkt voor weergave in een dynamische hue plot. Nadat het bestand is ingelezen, wordt de data in een adapterende structuur geplaatst. Vervolgens wordt op basis van geselecteerde kolomwaarden (x-as, y-as en hue-kolom) een plot gegenereerd waarin elke datapunt een kleur krijgt toebedeeld op basis van de hue-waarde. Deze aanpak biedt een intuïtieve manier om data te visualiseren en patroonherkenning te ondersteunen.

Gedetailleerde Bespreking van de Code

De volgende secties geven een stap-voor-stap overzicht van de implementatie. We combineren een frontend met HTML, CSS en JavaScript voor een complete en werkende oplossing. Hieronder vindt u de uitleg per onderdeel:

HTML en CSS

Opbouw van de Pagina

De HTML-structuur vormt de basis van de webpagina. We definiëren een eenvoudige layout met een titel, instructies en een bestand-upload veld. Met behulp van CSS zorgen we voor een nette presentatie en responsive design.

Hieronder volgt de complete HTML-code waarin de nodige externe scripts (Plotly.js en Papa Parse) zijn geïmporteerd:


<!DOCTYPE html>
<html lang="nl">
  <head>
    <meta charset="UTF-8">
    <title>Web Based Hue Plot Tool</title>
    <!-- Plotly.js voor dynamische en interactieve plots -->
    <script src="https://cdn.plot.ly/plotly-latest.min.js"></script>
    <!-- Papa Parse voor het parsen van CSV-bestanden -->
    <script src="https://cdn.jsdelivr.net/npm/papaparse@5.3.2/papaparse.min.js"></script>
    <style>
      body {
        font-family: Arial, sans-serif;
        margin: 20px;
        background-color: #f9f9f9;
      }
      .container {
        max-width: 900px;
        margin: auto;
        background-color: #fff;
        border-radius: 8px;
        padding: 20px;
        box-shadow: 0 0 10px rgba(0,0,0,0.1);
      }
      h1, h2 {
        text-align: center;
      }
      .upload-section {
        text-align: center;
        margin-bottom: 20px;
      }
      #plot {
        width: 100%;
        height: 500px;
      }
      .dropdowns {
        margin: 20px 0;
        text-align: center;
      }
      .dropdowns select {
        margin: 0 10px;
        padding: 5px;
      }
      hr {
        margin: 30px 0;
      }
    </style>
  </head>
  <body>
    <div class="container">
      <h1 style="color: #cc9900;">Hue Plot Tool</h1>
      <h3 style="color: #388278;">Importeer JSON of CSV meetdata en genereer een interactieve plot</h3>

      <div class="upload-section">
        <p>Selecteer een JSON- of CSV-bestand om uw meetdata te importeren:</p>
        <input type="file" id="file-input" accept=".csv, .json" />
      </div>

      <div class="dropdowns">
        <label for="xColumn">Kies de X-as:</label>
        <select id="xColumn"></select>

        <label for="yColumn">Kies de Y-as:</label>
        <select id="yColumn"></select>

        <label for="hueColumn">Kies de Hue:</label>
        <select id="hueColumn"></select>
      </div>

      <div id="plot"></div>
    </div>

    <script src="script.js"></script>
  </body>
</html>

JavaScript

Bestandsupload en Data Parsing

In het JavaScript-deel zorgen we voor het parsen van CSV en JSON bestanden. Met behulp van Papa Parse lezen we CSV-bestanden in, terwijl we voor JSON het FileReader-object gebruiken. Nadat de data correct is ingelezen, worden de dropdown-menu's gevuld met de kolomnamen zodat de gebruiker zelf kan bepalen welke kolommen voor de x-as, y-as en hue parameter gebruikt moeten worden.

Hieronder vindt u de JavaScript-code (in een apart bestand, bijvoorbeeld script.js):


// script.js

// Globale variabele voor de ingelezen data
let dataset = [];

// Element references
const fileInput      = document.getElementById('file-input');
const xColumnSelect  = document.getElementById('xColumn');
const yColumnSelect  = document.getElementById('yColumn');
const hueColumnSelect = document.getElementById('hueColumn');
const plotContainer  = document.getElementById('plot');

// Event listener voor bestand upload
fileInput.addEventListener('change', handleFileUpload);

function handleFileUpload(event) {
  const file = event.target.files[0];
  if (!file) return;

  const fileExtension = file.name.split('.').pop().toLowerCase();

  if (fileExtension === 'csv') {
    Papa.parse(file, {
      header: true,
      dynamicTyping: true,
      complete: function(results) {
        dataset = results.data;
        initializeDropdowns(dataset);
      },
      error: function(error) {
        console.error('Fout bij CSV parsing:', error);
      }
    });
  } else if (fileExtension === 'json') {
    const reader = new FileReader();
    reader.onload = function(e) {
      try {
        dataset = JSON.parse(e.target.result);
        initializeDropdowns(dataset);
      } catch (error) {
        console.error('Fout bij het parsen van JSON:', error);
      }
    };
    reader.readAsText(file);
  } else {
    alert('Ongeldig bestandstype. Upload alstublieft een CSV- of JSON-bestand.');
  }
}

// Vul de dropdown-menu's met kolomnamen
function initializeDropdowns(data) {
  if (!data || data.length === 0) {
    alert('Geen data gevonden in het bestand.');
    return;
  }

  // Neem de eerste rij om de kolomnamen te bemachtigen
  const columns = Object.keys(data[0]);
  const optionsHTML = columns.map(col => `<option value="${col}">${col}</option>`).join('');

  xColumnSelect.innerHTML  = optionsHTML;
  yColumnSelect.innerHTML  = optionsHTML;
  hueColumnSelect.innerHTML = optionsHTML;

  // Voeg event listeners toe om opnieuw de plot te genereren als de selectie verandert
  xColumnSelect.addEventListener('change', updatePlot);
  yColumnSelect.addEventListener('change', updatePlot);
  hueColumnSelect.addEventListener('change', updatePlot);

  // Eerste plot genereren
  updatePlot();
}

function updatePlot() {
  const xCol   = xColumnSelect.value;
  const yCol   = yColumnSelect.value;
  const hueCol = hueColumnSelect.value;

  if (!xCol || !yCol || !hueCol || dataset.length === 0) return;

  // Organiseer de data per hue categorie voor gegroepeerde plot
  const tracesByHue = {};

  dataset.forEach(row => {
    const hueValue = row[hueCol];
    if (!tracesByHue[hueValue]) {
      tracesByHue[hueValue] = { x: [], y: [], marker: { color: [] }, name: hueValue, mode: 'markers', type: 'scatter' };
    }
    tracesByHue[hueValue].x.push(row[xCol] !== undefined ? row[xCol] : '');
    tracesByHue[hueValue].y.push(row[yCol] !== undefined ? row[yCol] : '');
    // Gebruik de hue-waarde om een HSL value te genereren
    const parsedHue = parseFloat(row[hueCol]);
    const color = isNaN(parsedHue) ? 'hsl(0, 100%, 50%)' : `hsl(${parsedHue}, 100%, 50%)`;
    tracesByHue[hueValue].marker.color.push(color);
  });

  // Converteer object naar array voor Plotly
  const traces = Object.values(tracesByHue);

  const layout = {
    title: `${xCol} vs ${yCol} gekleurd volgens ${hueCol}`,
    xaxis: { title: xCol },
    yaxis: { title: yCol },
    hovermode: 'closest'
  };

  Plotly.newPlot(plotContainer, traces, layout);
}

Gebruik van Plotly en Data We'deling

Plotly.js is gekozen vanwege de krachtige interactieve visualisatie mogelijkheden. In deze opzet worden meerdere traces gecreëerd op basis van de hue categorie. Elke trace bevat data voor de x- en y-as en maakt gebruik van dynamisch berekende HSL kleuren. Hierdoor krijgt elk datapunt een visueel onderscheidende kleur, gebaseerd op de opgegeven hue waarde.

Op deze manier kunt u snel belangrijke patronen in uw meetdata detecteren. Via de dropdown-menu's heeft de gebruiker de flexibiliteit om te bepalen welke kolommen essentieel zijn voor de visualisatie. De integratie met Papa Parse zorgt ervoor dat CSV-data robuust en snel worden ingelezen, terwijl JSON-bestanden voor extra flexibiliteit worden ondersteund.

Aanvullende Functionaliteiten en Verbeterpunten

Hoewel de basisopzet een robuuste tool oplevert, zijn er meerdere manieren om de functionaliteiten uit te breiden:

Functie	Beschrijving
Download Plot	Implementeer een optie om de gegenereerde plot als afbeelding te downloaden via Plotly's exportfuncties.
Backend integratie	Gebruik een backend in Python (Flask/Django) of Node.js om zware data-transformaties uit te voeren.

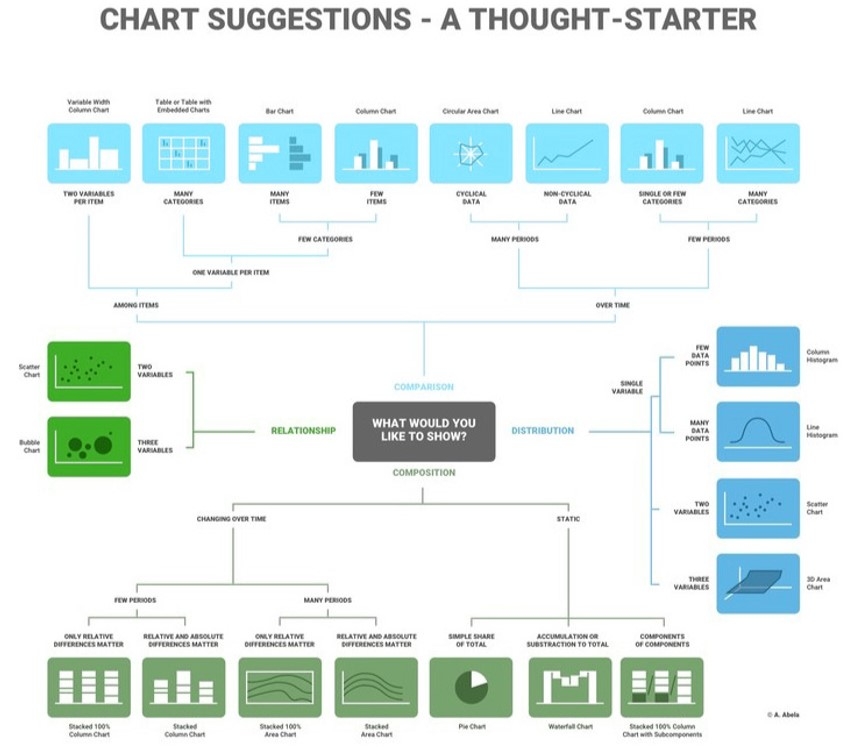

Extra plottypen	Voeg meerdere grafiektype opties toe zoals lijnplots, histogrammen of box plots om data vanuit verschillende invalshoeken te analyseren.
Data Filtering	Implementeer filtering functies waarmee gebruikers de weergave kunnen verfijnen door specifieke datarijen te selecteren.

Deze uitbreidingen kunnen met relatief eenvoudige wijzigingen geïmplementeerd worden op basis van de huidige basisstructuur. Afhankelijk van de vereisten van uw applicatie kunt u kiezen voor een server-side benadering (met bijvoorbeeld Flask of Express) of volledig client-side werken, wat de implementatie versnelt.

Beschouwing van Alternatieve Benaderingen

Naast de hierboven beschreven implementatie met Plotly en Papa Parse, bestaan er meerdere andere benaderingen die afhankelijk van de complexiteit van de data of de vereiste interactie voordelen kunnen bieden:

Gebruik van Seaborn in Python

Server-side Rendering

Voor toepassingen waarin de data aanzienlijk groot of complex is, kan een server-side verwerking met Python voordelen bieden. Bibliotheken als pandas en seaborn maken het mogelijk om de data uitgebreid te analyseren en een statische of interactivere plot te genereren. De gegenereerde afbeelding kan vervolgens worden teruggestuurd naar de client als een base64-gecodeerde afbeelding.

Hoewel dit een andere architectuur vereist (inclusief de opzet van een server met Flask of Django), maakt het server-side renderen de toepassing schaalbaarder voor grote hoeveelheden data. Dit type verwerking reduceert de belasting op de client en maakt gebruik van de kracht van server hardware.

React en D3.js Integratie

Client-side Visualisatie Framework

Een andere interessante benadering is het gebruik van React gecombineerd met D3.js. Met React kunt u de user interface dynamisch opbouwen en de data met behulp van D3.js visueel verwerken. Deze combinatie is zeer modulair en biedt diepe mogelijkheden voor aanpassingen en interactieve features zoals zoom, selecties en filtering.

Deze architectuur is met name geschikt voor applicaties waarin de focus ligt op een rijke gebruikerservaring en waarbij de data regelmatig wordt bijgewerkt of gemanipuleerd via user interacties.

Conclusie en Eindgedachten

De implementatie van een web based tool voor het importeren en visualiseren van JSON/CSV meetdata middels een hue plot biedt een krachtige set functies voor data-analyse. Door gebruik te maken van Plotly.js en Papa Parse op de frontend wordt een flexibele en interactieve visualisatie mogelijk gemaakt. De gebruikersinterface stelt de gebruiker in staat om dynamisch kolommen te selecteren voor de x-as, y-as en kleurcodering (hue), wat tot een op maat gemaakte en intuïtieve plot leidt.

Naast de beschreven client-side oplossing is er altijd ruimte voor uitbreiding, zoals server-side verwerking met Python en Seaborn of moderne front-end frameworks zoals React in combinatie met D3.js. Deze variaties kunnen worden ingezet afhankelijk van de schaal en complexiteit van de toepassing.

Samenvattend biedt de tool een robuuste en flexibele basisoplossing voor data-visualisatie in webapplicaties en kan eenvoudig worden aangepast en uitgebreid naar uw specifieke behoeftes.
