在Windows上自动化嵌入式开发与固件刷写
简化您的工作流程：从代码到设备的一站式自动化方案
主要亮点
- 固件刷写自动化： 利用命令行工具（如STM32CubeProgrammer CLI、ST-Link_CLI.exe）和脚本（批处理文件、Python），可以实现设备固件的自动刷写，告别手动操作的繁琐。
- 集成开发环境与构建工具： Visual Studio、SEGGER Embedded Studio、Eclipse等IDE与Make、Gradle、Jenkins等构建自动化工具结合，能够将编译、测试、部署等环节整合到CI/CD流程中，提升开发效率。
- Windows嵌入式系统的优势： Windows Embedded和Windows IoT为工业自动化、POS系统等嵌入式应用提供稳定且可定制的操作系统平台，并支持多种自动化工具和开发环境。
在Windows电脑上进行嵌入式开发，频繁地修改软件、编译系统和刷写固件是一个常见的痛点。这个过程往往涉及多个手动步骤，效率低下且容易出错。幸运的是，通过采用合适的工具和策略，这些繁琐的步骤可以被有效自动化，从而显著提高开发效率并减少人为错误。
固件刷写自动化策略与工具
固件刷写是嵌入式开发流程中不可或缺的一步，但手动操作往往耗时且易错。自动化这一过程可以极大地提高效率。核心思路是利用设备制造商提供的命令行工具或开源刷写工具，结合脚本实现无人值守的刷写。
利用命令行接口自动化刷写
许多微控制器（MCU）制造商提供命令行接口（CLI）工具，允许开发者通过脚本控制刷写过程。例如，对于STM32微控制器，可以使用STM32CubeProgrammer的命令行版本或者ST-Link_CLI.exe来实现自动化刷写。这些工具可以集成到批处理文件（.bat）或Python脚本中，实现固件的自动加载和烧录。
REM 示例：使用ST-Link_CLI.exe自动化STM32固件刷写
REM 假设ST-Link_CLI.exe和.hex文件在同一个目录下
@echo off
set "STLINK_CLI=C:\Program Files\STMicroelectronics\STM32Cube\STM32CubeProgrammer\bin\STM32_Programmer_CLI.exe"
set "HEX_FILE=your_firmware.hex"
set "DEVICE_TYPE=STM32F4xx" REM 根据您的设备型号进行调整
echo 正在连接ST-Link并擦除设备...
"%STLINK_CLI%" -c port=SWD -e all
echo 正在刷写固件：%HEX_FILE%
"%STLINK_CLI%" -c port=SWD -w %HEX_FILE% 0x08000000 -v -s
echo 正在验证固件...
"%STLINK_CLI%" -c port=SWD -r 0x08000000 0x100000 -d %HEX_FILE% -v
echo 固件刷写完成。
pause
上述批处理文件示例展示了如何使用STM32_Programmer_CLI.exe连接ST-Link、擦除设备、写入固件并进行验证。类似地，对于ESP8266等设备，可以利用其官方或社区提供的刷写工具，如NodeMCU Flasher的Windows版本，通过命令行参数实现自动化刷写。一些用户还报告成功使用树莓派运行Python/Bash脚本来自动检测和刷写新芯片，实现“即插即刷”的便利性。
私有固件托管与更新机制
为了便于管理和分发固件版本，可以将固件托管在私有服务器上。这允许设备在连接网络时检查并下载最新固件。例如，设备可以配置为通过Wi-Fi连接到私有服务器或GitHub仓库，自动检查固件更新并触发刷写流程。这种方式尤其适用于大规模生产部署和远程设备维护，Target公司就曾分享过他们如何构建一个完全自动化的固件更新系统。
用户友好的刷写方案
对于非技术型用户，提供一个尽可能简单直观的刷写流程至关重要。这可能意味着开发一个自定义的桌面应用程序，甚至是一个“一键式”批处理脚本，将复杂的命令行操作封装起来。某些设备允许通过USB驱动器进行固件更新，用户只需将固件文件复制到USB并插入设备即可，配合设备上的简单导航菜单（如通过音量键选择“固件更新”），进一步简化了操作。
构建自动化：CI/CD在嵌入式开发中的应用
编译系统和部署是嵌入式开发流程中的另一步骤。通过引入持续集成（CI）和持续部署（CD）实践，可以实现从代码提交到固件生成的全自动化流程，确保代码质量和部署一致性。
集成开发环境（IDE）与构建工具
在Windows上，有多种IDE和构建工具可供选择，它们可以协同工作以实现自动化构建：
- Visual Studio： 作为强大的IDE，Visual Studio支持嵌入式开发工作负载，可以与vcpkg等工具集成以获取依赖项。它提供调试、构建和部署功能，并有专门的视图来显示外设寄存器和RTOS对象，大大简化了调试过程。VisualGDB还提供了Visual Studio与GNU工具链之间的接口。
- SEGGER Embedded Studio： 这是一款多平台IDE，专为嵌入式系统设计，支持Arm和RISC-V架构。它包含指令集模拟器（emSim），非常适合在没有硬件的情况下进行开发、测试和自动化测试。
- Eclipse IDE： 尽管最初为Java开发，但通过插件，Eclipse也广泛用于C、C++等嵌入式开发，甚至有专门的“Eclipse IDE for Automotive Software Developers”版本。
- Qt Creator： 提供了丰富的库、API和工具集，用于使用C++、JavaScript和QML为嵌入式设备创建软件，广泛应用于汽车、自动化和医疗等行业。
构建自动化软件
构建自动化工具是CI/CD流程的核心，它们负责自动化编译、测试和打包代码。以下是一些常用的工具：
- Jenkins： 作为一个流行的开源CI/CD解决方案，Jenkins拥有庞大的插件生态系统，可以轻松地与各种工具集成，用于构建、部署和自动化各种项目，包括基于Java的Windows代理部署。
- Gradle： 这是一个自由开源的构建自动化工具，支持Groovy和Kotlin语言的DSL，结合了Apache Ant和Apache Maven的特性，并提供可靠的增量构建。
- Apache Maven： 针对Java项目的可靠构建自动化和依赖管理工具，旨在提供统一的构建系统和项目信息。
- Make： 灵活且可定制的构建自动化工具，适用于管理软件项目的构建过程，特别适合复杂的构建系统。
- NUKE： 一个基于C#的构建自动化系统，旨在简化.NET应用程序的开发流程。
将这些构建工具集成到CI/CD流程中，可以实现当开发者将代码推送到仓库时，CI系统自动检测新的提交并触发构建，包括编译、单元测试、打包固件等步骤。

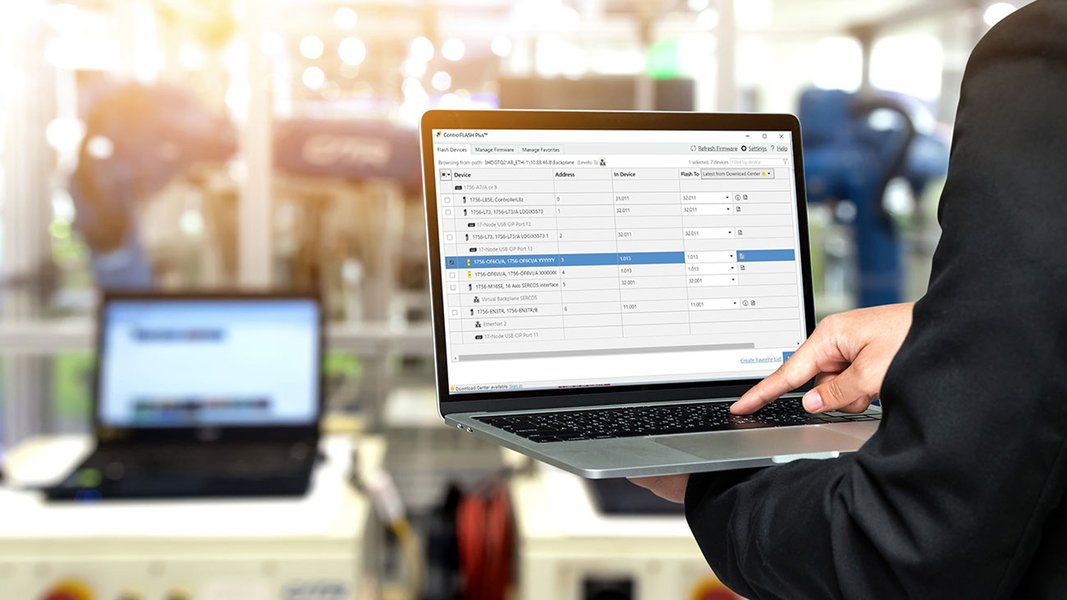

自动化软件和固件管理的仪表板
Windows在嵌入式开发与自动化中的角色
尽管Linux在嵌入式领域因其定制性和CLI环境而备受青睐，但Windows在某些嵌入式应用场景中，尤其是在工业自动化和需要桌面级应用程序支持的领域，依然扮演着重要角色。
Windows Embedded 与 Windows IoT
Microsoft的Windows Embedded和Windows IoT是一系列专门为嵌入式计算机系统设计的操作系统。这些系统具有高度可定制性，允许组织添加自己的主题和工具。它们广泛应用于工业计算机、智能设备、互动式信息亭、工厂自动化设备、POS系统、ATM等多种场景。
- Windows Embedded Standard/Industry： 适用于POS终端、ATM和自助结账机等。
- Windows Embedded Compact (Windows CE)： 这是一个紧凑版Windows，自1996年以来一直用于开发各种设备，包括工业自动化设备、移动数据采集设备、掌上电脑等。它支持COM组件和自动化功能。
- Windows 10 IoT Enterprise： Microsoft还为工业和零售自动化提供了对机器人操作系统（ROS）的支持，这使得ROS开发变得更加容易。
部署Windows Embedded应用程序时，需要考虑写入过滤器（Write Filters）等特性。在部署应用程序时，可以指定是否禁用写入过滤器，并在部署完成后重新启用，以保护系统完整性。此外，对于启用了写入过滤器的Windows Embedded设备，应用程序应以“必需”而不是“可用”的方式部署，因为用户无法从软件中心安装应用程序。
Windows自动化工具
Windows本身提供了多种内置工具和第三方解决方案来支持自动化，这对于嵌入式开发和固件管理同样重要：
- PowerShell： 一种强大的命令行工具，用于系统管理和自动化脚本。
- 任务计划程序： 用于自动化执行脚本或程序。
- Microsoft Configuration Manager (SCCM)： 用于大规模的Windows操作系统部署和管理，包括Windows Embedded设备。结合Windows评估和部署工具包（ADK）和Microsoft Deployment Toolkit（MDT），可以实现Windows映像的定制和自动化部署。
- Windows Autopatch： Microsoft Intune集成支持Windows驱动程序和固件更新的自动化管理，简化了企业设备的驱动和固件部署。
这些工具使得在Windows环境中自动化嵌入式开发流程，包括固件的部署和更新，成为可能。
Windows与Linux在嵌入式开发中的比较
在嵌入式开发中，Windows和Linux各有优势。Linux因其命令行界面、Python/Bash的内置支持以及在定制和自动化方面的灵活性而常被认为是“面向未来”的选择。然而，Windows在某些场景下提供了更友好的开发环境和更广泛的桌面应用兼容性。例如，许多OEM厂商在Windows Embedded上提供预配置的操作系统镜像，并支持多种自动化工具，使其在工业自动化等领域具有竞争力。

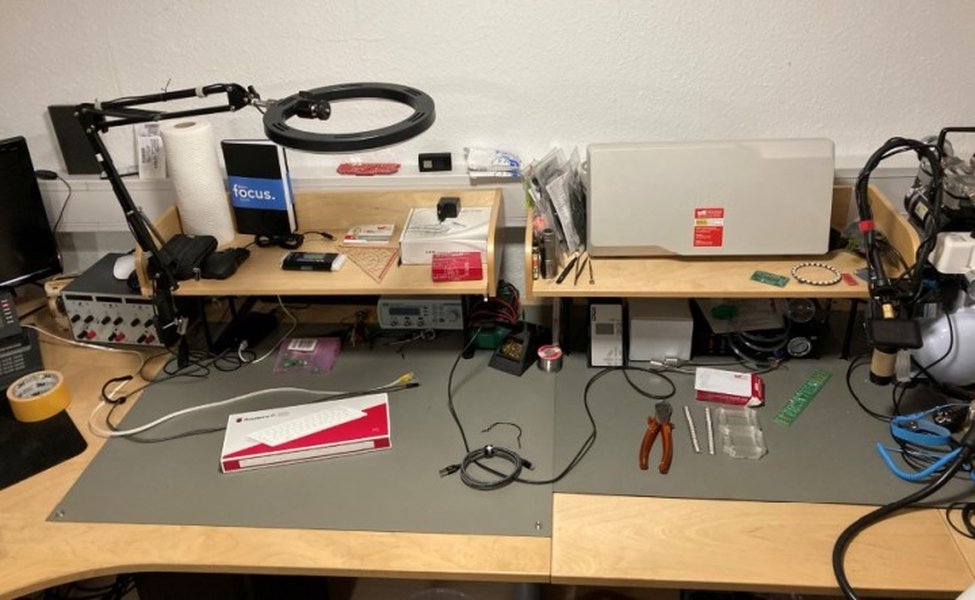

嵌入式工程师的工作台，展示了开发工具和硬件
自动化能力评估：Windows嵌入式开发
为了更好地理解在Windows上进行嵌入式开发和固件刷写自动化的能力，我们可以使用一个雷达图来评估不同方面的表现。这个图表将根据易用性、集成度、定制性、生态系统支持和性能效率来衡量。
上方的雷达图展示了在Windows环境下进行嵌入式开发与固件刷写自动化的能力评估。图中包含两组数据：当前手动流程和自动化潜力。每个维度（易用性、集成度、定制性、生态系统支持、性能效率）都基于对现有工具和方法的综合分析进行评分。可以看出，通过引入自动化，各个方面的能力都得到了显著提升。例如，“易用性”和“性能效率”在自动化后得到了大幅度改善，这直接反映了自动化在减少重复劳动和加速开发周期方面的优势。
集成CI/CD与自动化刷写
将构建自动化与固件刷写自动化相结合，可以创建一个无缝的CI/CD管道。每当代码被提交到版本控制系统（如Git）时，CI服务器（如Jenkins）可以自动触发以下步骤：
- 从仓库拉取最新代码。
- 编译代码并生成固件（如.hex或.bin文件）。
- 运行自动化测试（单元测试、集成测试）。
- 将生成的固件上传到私有固件服务器或发布通道。
- 触发自动化刷写脚本，将新固件部署到目标设备上。
这种流程不仅减少了手动错误，还确保了固件的及时更新和部署的一致性。一些公司已经成功实现了完全自动化的固件更新系统，无需人工干预，除了在极少数硬件故障需要更换硬件的情况。
通过此视频，您可以了解ESP12固件刷写的自动化演示和软件设置，展示了在Windows环境下如何实现设备固件的自动化烧录，对于简化嵌入式开发流程具有实际指导意义。
自动化方案的实施步骤
要自动化嵌入式开发和固件刷写，可以遵循以下步骤：
1. 选择合适的工具链
开发环境与编译器
根据您的微控制器和项目需求，选择一个合适的IDE和编译器。Visual Studio与VisualGDB、SEGGER Embedded Studio、Eclipse或Qt Creator都是不错的选择，它们提供了丰富的调试和开发功能。确保您的工具链支持Windows平台。
构建自动化工具
选择一个构建自动化工具来管理编译和打包过程。对于C/C++项目，CMake、Make、Gradle或Bazel是常见的选择。对于.NET项目，NUKE可能更合适。这些工具能够定义构建规则和依赖关系。
刷写工具
确定您的设备支持的自动化刷写工具。大多数MCU制造商都提供命令行刷写工具。如果设备支持UART、USB-DFU或JTAG/SWD等接口，可以找到相应的自动化工具。例如，ST-Link_CLI.exe和STM32CubeProgrammer CLI用于STM32设备。
2. 脚本化编译和刷写流程
编写编译脚本
使用批处理文件、Python脚本或PowerShell脚本来调用您的构建工具（如Make或MSBuild），执行编译和链接步骤。确保脚本能够处理错误并提供清晰的输出。
# 示例：Python脚本自动化编译
import os
import subprocess
project_dir = "D:\MyEmbeddedProject"
build_dir = os.path.join(project_dir, "build")
firmware_output = os.path.join(build_dir, "firmware.hex")
# 确保构建目录存在
os.makedirs(build_dir, exist_ok=True)
# 编译命令 (例如使用CMake和Ninja)
# subprocess.run(["cmake", "-S", project_dir, "-B", build_dir, "-G", "Ninja"], check=True)
# subprocess.run(["cmake", "--build", build_dir], check=True)
# 简单示例：直接调用make (如果您的项目使用Makefile)
print("开始编译项目...")
try:
# 假设您的Makefile在project_dir中
subprocess.run(["make", "-C", project_dir], check=True)
print(f"编译成功，固件文件可能在 {firmware_output} 附近生成。")
except subprocess.CalledProcessError as e:
print(f"编译失败: {e}")
exit(1)
编写刷写脚本
编写脚本来调用刷写工具，传入固件路径、端口信息等参数。考虑添加错误处理机制，例如在刷写失败时重试或发送通知。例如，可以使用ST-Link_CLI.exe结合批处理文件来自动化STM32的刷写过程，也可以通过dfu-util或厂商特定的CLI工具来刷写。
3. 配置CI/CD管道
如果您使用Jenkins、Azure DevOps或GitHub Actions等CI/CD平台，可以配置管道来自动化整个流程。在管道中定义以下阶段：
- 源代码拉取： 从Git仓库拉取代码。
- 构建： 运行编译脚本，生成固件。
- 测试： 运行自动化测试。
- 部署/刷写： 调用刷写脚本将固件部署到目标设备。这可能需要CI服务器能够访问连接设备的物理机，或者通过网络与远程刷写服务器交互。
4. 固件版本管理
实施严格的固件版本管理策略。为每个成功的构建生成唯一版本号，并将其嵌入到固件中。将固件二进制文件存储在版本控制系统可访问的安全位置，或者专门的固件管理平台。考虑使用私有NuGet服务器或Artifactory等工具来管理固件构建产物。
常见挑战与解决方案
在自动化嵌入式开发流程中，可能会遇到一些挑战：
| 挑战 | 描述 | 解决方案 |
|---|---|---|
| 设备连接稳定性 | USB、串口连接可能不稳定，导致刷写中断。 | 使用高质量线缆和接口，确保电源稳定；在脚本中增加重试机制和连接检测。 |
| 驱动问题 | Windows驱动程序可能导致刷写工具无法识别设备。 | 确保安装最新的设备驱动程序和USB驱动程序（如WinUSB、libusb0.dll）；在必要时以管理员权限运行刷写工具。 |
| 环境依赖 | 编译和刷写工具可能依赖特定的环境变量或软件版本。 | 使用容器化技术（如Docker）封装开发环境，确保环境一致性；或在自动化脚本中明确设置所有必要的路径和变量。 |
| 回滚机制 | 新固件可能引入问题，需要回滚到旧版本。 | 在刷写前备份现有固件；在固件管理系统中维护所有历史固件版本，并支持快速部署旧版本。 |
| 安全性 | 固件更新过程可能面临安全风险，如未经授权的访问或固件篡改。 | 对固件文件进行数字签名和校验，确保其完整性和真实性；限制对刷写工具和固件存储位置的访问权限。 |
| 多设备并行刷写 | 在大规模生产环境中，需要同时刷写多个设备。 | 利用多线程或多进程脚本同时管理多个刷写会话；使用专门的批处理刷写工具（如FDT2.exe的命令行模式），如果支持。 |
常见问题 (FAQ)
如何在Windows上运行批处理文件来自动化刷写？
.bat文件。在文件中写入命令行刷写工具的指令，例如STM32_Programmer_CLI.exe的命令。保存文件为.bat格式，然后双击即可运行。确保刷写工具的路径已添加到系统环境变量，或在脚本中指定完整路径。
是否可以将Python脚本用于Windows上的嵌入式自动化？
subprocess模块来调用命令行工具进行编译和刷写，并利用Python的丰富库进行文件操作、网络通信（例如从服务器下载固件）和更复杂的逻辑控制。Python在Windows上运行良好，并且有很多用于串口通信和USB控制的库。
自动化刷写是否会损坏我的嵌入式设备？
有没有针对Windows嵌入式设备进行自动化测试的工具？
结论
在Windows电脑上进行嵌入式开发并自动化编译和固件刷写是完全可行的，并且能够带来显著的效率提升。通过结合使用命令行工具、脚本（批处理、Python）、强大的IDE（如Visual Studio、SEGGER Embedded Studio）和构建自动化工具（如Jenkins、Gradle），可以建立一个从代码提交到设备更新的无缝自动化流程。尽管Windows在某些方面可能不如Linux在嵌入式领域那样灵活，但其在工业自动化和桌面应用支持方面的优势，加上微软对Windows Embedded和IoT的持续投入，使其仍然是许多嵌入式项目的有力平台。通过精心的规划、工具选择和脚本编写，开发者可以摆脱繁琐的手动操作，专注于更有价值的开发工作。
