Visualizando la Vigilancia Inteligente: Sensor de Movimiento en Torres de Alta Tensión

Un concepto detallado de un sensor inalámbrico diseñado para detectar fallas en el aislamiento eléctrico mediante el análisis de movimiento.

Imaginar la tecnología del futuro para mantener nuestras infraestructuras críticas es fundamental. A continuación, se presenta una descripción detallada y conceptual de cómo se vería y funcionaría un dispositivo sensor inalámbrico de movimiento, específicamente diseñado y posicionado en una torre de alta tensión para monitorear la integridad del aislamiento y detectar posibles fallas.

Puntos Clave de la Visualización

Sensor Específico: Se describe un dispositivo compacto, robusto e inalámbrico, optimizado para resistir condiciones exteriores y detectar anomalías físicas.
Ubicación Estratégica: El sensor está montado en la estructura de la torre, apuntando directamente a los componentes de aislamiento, cruciales para la seguridad eléctrica.
Detección Conceptual de Fallas: El propósito es identificar fallas indirectamente, a través de la detección de movimientos, vibraciones o desplazamientos inusuales en los aisladores o cables, que podrían indicar un problema subyacente.

Descripción Detallada del Concepto Visual

La imagen mental que construimos se sitúa en un entorno exterior, posiblemente rural o industrial, donde una imponente torre de alta tensión se erige como protagonista. Esta estructura es la base sobre la cual se implementa una solución de monitoreo avanzada.

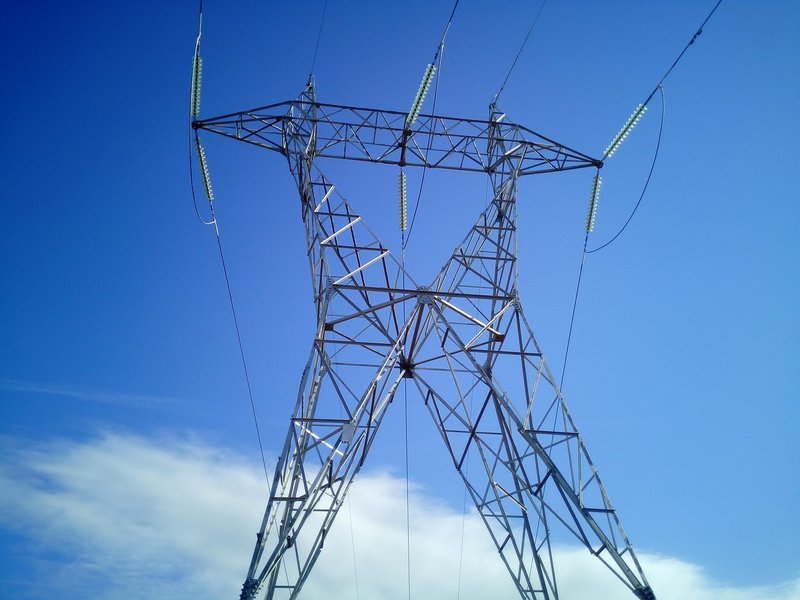

Una típica torre de alta tensión metálica, estructura fundamental para la transmisión de energía eléctrica.

El Escenario: La Torre de Alta Tensión

Visualizamos una torre de celosía de acero galvanizado, alta y robusta, diseñada para soportar tanto las cargas de los conductores eléctricos como las inclemencias del tiempo. Su estructura metálica, con brazos transversales que se extienden para sujetar las líneas de transmisión, define el paisaje. Los cables de alta tensión cuelgan suspendidos, separados de la estructura metálica por cadenas de aisladores.

Componentes Clave de la Torre

Estructura: Típicamente de acero, tipo celosía, diseñada para máxima resistencia y estabilidad. Alturas variables, comúnmente entre 20 y 50 metros o más.
Brazos Transversales (Crucetas): Soportan las cadenas de aisladores y los cables conductores.
Conductores: Cables gruesos que transportan la energía eléctrica a altos voltajes (miles de voltios).
Aisladores: Componentes críticos que evitan que la electricidad pase de los conductores a la estructura de la torre y a tierra. Son el foco del monitoreo.

El Protagonista: El Sensor Inalámbrico de Movimiento

En esta torre, montado estratégicamente, se encuentra el sensor. No es un sensor de movimiento doméstico, sino un dispositivo industrial diseñado para esta aplicación específica.

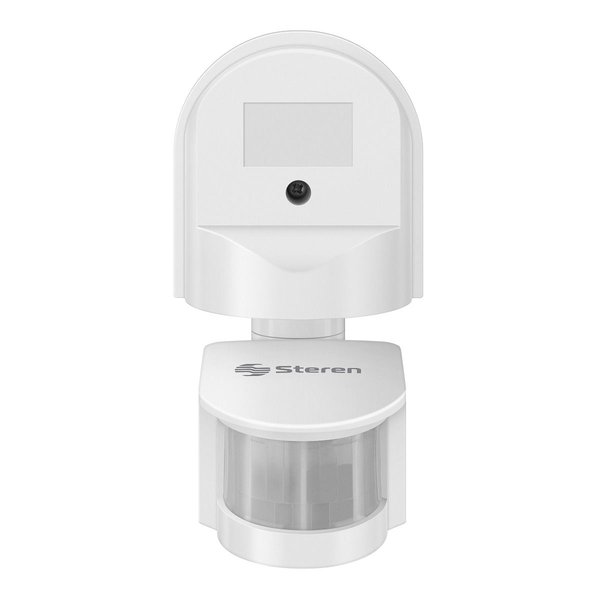

Ejemplo de sensor de movimiento para exteriores

Ejemplo conceptual de un sensor de movimiento apto para instalación en exteriores. El diseño específico para la torre sería más robusto e industrializado.

Características del Sensor

Carcasa: Compacta (ej. 10x5x5 cm o 15-20 cm de diámetro), robusta, fabricada con materiales resistentes a la intemperie (aluminio, plástico reforzado con clasificación IP67 o superior) y posiblemente en colores de alta visibilidad (naranja) o discretos (gris, negro).
Tecnología de Detección: Podría emplear sensores infrarrojos pasivos (PIR) con lentes específicas (Fresnel), acelerómetros para detectar vibraciones, o incluso sensores de inclinación. El objetivo es captar cualquier movimiento o vibración anómala en su campo de visión.
Orientación: Montado sobre un soporte (metálico, magnético) que permite ajustar su inclinación para apuntar directamente hacia las cadenas de aisladores.
Comunicación: Inalámbrico, con una antena integrada o externa pequeña para transmitir datos a través de protocolos como LoRaWAN, Zigbee u otras redes IIoT (Internet Industrial de las Cosas) a un gateway cercano o directamente a una central.
Indicadores: Luces LED en la carcasa para indicar el estado (activo, detectando anomalía, transmitiendo datos). Por ejemplo, verde para operación normal, rojo intermitente para alerta.
Alimentación: Potencialmente autónomo, con baterías de larga duración y/o pequeños paneles solares integrados para operar en ubicaciones remotas sin acceso directo a la red eléctrica.

El Objetivo: Monitorear el Aislamiento

El sensor no mide directamente las propiedades eléctricas del aislamiento, sino que se enfoca en sus manifestaciones físicas. Está orientado hacia las cadenas de aisladores, que pueden ser de cerámica (porcelana) o materiales poliméricos (composite).

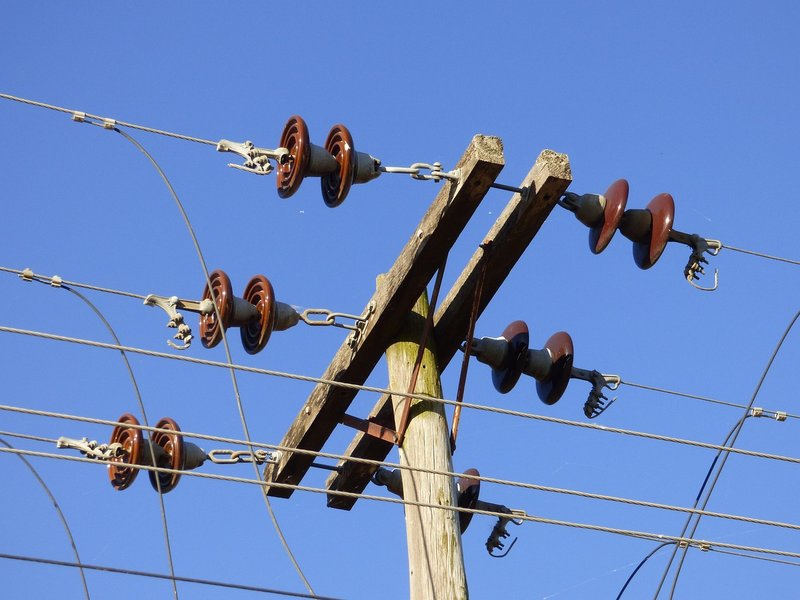

Cadenas de aisladores en una torre de alta tensión

Detalle de cadenas de aisladores cerámicos, componentes vitales que el sensor monitorearía.

Función de los Aisladores

Los aisladores previenen el flujo de corriente desde los cables de alta tensión hacia la estructura metálica de la torre. Son esenciales para la seguridad y eficiencia del sistema. Pueden estar formados por una serie de discos (cerámica) o ser una barra sólida (poliméricos).

¿Por Qué Apuntar al Aislamiento?

Las fallas en el aislamiento pueden deberse a múltiples factores: contaminación superficial, envejecimiento del material, daños físicos (impactos, vandalismo), estrés mecánico o térmico. Estas fallas pueden manifestarse físicamente antes de provocar un fallo eléctrico completo. El sensor busca detectar:

Vibraciones Anormales: Causadas por viento excesivo, descargas parciales (efecto corona), o resonancia estructural.
Movimientos Bruscos: Indicativos de desprendimiento, rotura o impacto en la cadena de aisladores.
Inclinación Sostenida: Podría indicar un problema estructural en el soporte del aislador o la propia torre.

Detección Conceptual de Fallas Basada en Movimiento

Es importante entender que este es un enfoque conceptual. Tradicionalmente, las fallas de aislamiento se detectan midiendo parámetros eléctricos (resistencia de aislamiento, capacitancia, corrientes de fuga) con equipos específicos como los megóhmetros o sistemas de monitoreo de aislamiento permanente (ej. Vigilohm). Sin embargo, un sensor de movimiento/vibración podría actuar como un sistema de alerta temprana o complementario, detectando síntomas físicos:

Un impacto que agrieta un aislador podría generar una vibración detectable.
El aflojamiento de una fijación podría causar un movimiento oscilatorio inusual.
Una acumulación severa de hielo podría cambiar la dinámica de vibración de la línea y los aisladores.

La detección se basaría en algoritmos que analizan los patrones de movimiento y vibración, comparándolos con una línea base normal y activando una alarma cuando se superan ciertos umbrales o se detectan patrones anómalos.

Integración en un Sistema de Monitoreo Inteligente

Este sensor no operaría de forma aislada. Formaría parte de una red de sensores inalámbricos (posiblemente incluyendo otros tipos como sensores de temperatura, humedad, o de descargas parciales) desplegados en puntos críticos de la infraestructura eléctrica.

Mapa Conceptual del Sistema

El siguiente diagrama ilustra las interconexiones clave del concepto, desde el sensor individual hasta el sistema de monitoreo general.

mindmap root["Concepto: Sensor de Movimiento
en Torre de Alta Tensión"] id1["Sensor Inalámbrico"] id1a["Características Físicas
(Carcasa, Antena, LED, Montaje)"] id1b["Tecnología
(PIR, Vibración, Inclinación, Inalámbrica)"] id1c["Alimentación
(Batería, Solar)"] id2["Torre de Alta Tensión"] id2a["Estructura Metálica (Celosía)"] id2b["Ubicación Estratégica del Sensor"] id2c["Entorno (Exterior, Agresivo)"] id3["Aislamiento Eléctrico"] id3a["Componente Crítico Monitoreado"] id3b["Tipos (Cerámica, Polímero)"] id3c["Objetivo: Integridad Física"] id4["Detección de Fallas (Conceptual)"] id4a["Basada en Movimiento/Vibración"] id4b["Indicadores (Anomalías Físicas)"] id4c["Complemento a Métodos Eléctricos"] id5["Sistema de Monitoreo IoT"] id5a["Transmisión de Datos (LoRaWAN, IIoT)"] id5b["Alertas en Tiempo Real"] id5c["Análisis Centralizado y Mantenimiento Predictivo"]

Transmisión y Análisis de Datos

Los datos capturados por el sensor (niveles de vibración, frecuencia de movimiento, eventos de inclinación) se transmitirían inalámbricamente a un gateway o concentrador, usualmente ubicado en la base de la torre o en una subestación cercana. Desde allí, la información viajaría a una plataforma centralizada en la nube o en un centro de control. En esta plataforma, software especializado analizaría los datos, generaría alertas para el personal de mantenimiento en caso de detectar anomalías, y permitiría visualizar tendencias para un mantenimiento predictivo.

Comparativa y Desafíos del Enfoque

Si bien la idea de usar sensores de movimiento para detectar fallas de aislamiento es innovadora, es útil compararla con los métodos establecidos y considerar sus características inherentes.

Tabla Comparativa Simplificada

La siguiente tabla resume algunas diferencias clave entre el enfoque conceptual basado en movimiento y los métodos eléctricos tradicionales para la detección de fallas de aislamiento.

Característica	Sensor de Movimiento/Vibración Conceptual	Métodos Eléctricos Tradicionales (Ej. Monitor de Aislamiento)
Principio de Detección	Anomalías físicas (movimiento, vibración, inclinación) en componentes.	Cambios en parámetros eléctricos (resistencia, capacitancia, corriente de fuga).
Tipo de Falla Detectada Primariamente	Daño físico, desprendimiento, vibración excesiva, problemas estructurales/mecánicos.	Pérdida de capacidad aislante, cortocircuitos incipientes, arcos eléctricos, fugas a tierra.
Instalación	Montaje físico en la estructura (potencialmente más sencillo si es inalámbrico y autónomo).	Requiere conexión al circuito eléctrico, a veces interrumpiendo el servicio.
Naturaleza de la Detección	Indirecta (detecta síntomas físicos que pueden indicar falla de aislamiento).	Directa (mide la propiedad aislante o sus fallos).
Complementariedad	Podría detectar problemas mecánicos/ambientales que afectan el aislamiento antes de una falla eléctrica medible. Útil para salud estructural.	Esencial para confirmar la integridad dieléctrica del aislamiento.
Ejemplo de Alerta	"Vibración sostenida detectada en aislador X de torre Y".	"Resistencia de aislamiento por debajo del umbral en circuito Z".

Evaluación de Atributos Clave

El siguiente gráfico radar ofrece una evaluación conceptual de cómo podría desempeñarse este tipo de sensor en varios aspectos importantes para aplicaciones de monitoreo industrial. Las puntuaciones son estimativas y conceptuales.

Esta evaluación sugiere que, si bien la precisión para detectar fallas de aislamiento *directamente* a través del movimiento podría ser moderada (puntuación 6), el sensor destacaría por su resistencia ambiental, fiabilidad de datos (gracias a la tecnología inalámbrica moderna) y potencial autonomía energética (puntuaciones 7-8). La complejidad de instalación y el costo serían factores intermedios.

Tecnología Inalámbrica en Entornos Industriales

La viabilidad de este concepto se apoya en los avances de las tecnologías de sensores inalámbricos y el IoT industrial. Estos sistemas permiten desplegar dispositivos en lugares de difícil acceso sin necesidad de costosos cableados.

Este video muestra un ejemplo de tecnología inalámbrica (una torreta de luz) aplicada en entornos industriales, ilustrando cómo estos sistemas pueden operar sin cableado directo, similar a cómo funcionaría el sensor de movimiento conceptual.

El uso de protocolos como LoRaWAN permite comunicaciones de largo alcance y bajo consumo, ideales para cubrir extensas redes eléctricas. La miniaturización de componentes y la mejora en la eficiencia energética (incluyendo la recolección de energía ambiental como la solar) hacen posible la creación de sensores autónomos y de larga duración.

Preguntas Frecuentes (FAQ)

¿Cómo puede un sensor de movimiento detectar una falla de aislamiento?

De forma indirecta. El sensor no mide la calidad del aislamiento eléctrico en sí, sino que detecta manifestaciones físicas que *pueden* estar asociadas a una falla o degradación del aislador. Por ejemplo, una fisura, un desprendimiento parcial, o la vibración causada por descargas eléctricas superficiales (efecto corona) pueden generar movimientos o vibraciones anómalas que el sensor capta. Es una detección basada en síntomas físicos correlacionados.

¿Es este método más efectivo que las pruebas eléctricas tradicionales?

No necesariamente "más efectivo", sino potencialmente complementario. Las pruebas eléctricas (como la medición de resistencia de aislamiento) detectan directamente la falla eléctrica. El sensor de movimiento/vibración podría detectar problemas mecánicos o estructurales que *conducen* a una falla eléctrica, actuando como una alerta temprana. También podría detectar problemas (como vibración excesiva por viento) que no son fallas de aislamiento per se, pero afectan la integridad de la línea. Lo ideal sería una combinación de métodos.

¿Qué desafíos presenta instalar estos sensores en torres de alta tensión?

Los desafíos son varios:

Seguridad: Trabajar en altura y cerca de líneas de alta tensión es intrínsecamente peligroso y requiere personal especializado y protocolos estrictos.
Entorno Electromagnético: Los altos campos electromagnéticos pueden interferir con la electrónica del sensor y la comunicación inalámbrica. El diseño debe ser robusto contra EMI (Interferencia Electromagnética).
Condiciones Ambientales: Exposición a temperaturas extremas, humedad, viento, hielo, rayos UV, contaminación, etc. Requiere alta durabilidad y protección (IP).
Alimentación: Asegurar una fuente de energía fiable y duradera (baterías de larga vida, recolección de energía) en ubicaciones remotas.
Calibración y Mantenimiento: Acceder a los sensores para mantenimiento o recalibración puede ser complejo y costoso.

¿Cómo se alimentan eléctricamente estos sensores en lugares remotos?

Existen varias estrategias para alimentar sensores inalámbricos en ubicaciones remotas como las torres de alta tensión:

Baterías de Larga Duración: Utilizar baterías (ej. litio-tionilo) diseñadas para durar años, optimizando el consumo del sensor (ej. modos de bajo consumo, transmisión de datos intermitente).
Recolección de Energía Solar (Solar Harvesting): Integrar pequeños paneles fotovoltaicos en la carcasa del sensor para recargar una batería interna. Es una solución común para dispositivos IoT en exteriores.
Recolección de Energía de Vibraciones (Vibration Harvesting): Aprovechar las vibraciones ambientales de la propia torre para generar pequeñas cantidades de energía.
Recolección de Energía del Campo Electromagnético: En teoría, se podría captar energía de los campos electromagnéticos intensos alrededor de las líneas de alta tensión, aunque esto es tecnológicamente más complejo.

La combinación de baterías de larga duración con alguna forma de recolección de energía (principalmente solar) suele ser la solución más práctica.
