Convertisseur XML vers XYZ : Extraction des données géométriques pour vos analyses spatiales

Points essentiels de la conversion XML vers XYZ

• Flexibilité maximale : Solution adaptable à différentes structures XML et espaces de noms (GML, KML, etc.)
• Traitement intelligent : Extraction automatique des coordonnées à partir de balises et attributs géométriques
• Robustesse garantie : Gestion complète des erreurs pour traiter même les fichiers XML complexes

Comprendre la conversion XML vers XYZ

La conversion d'un fichier XML en format XYZ implique l'extraction des données géométriques (coordonnées) stockées dans des éléments spécifiques du fichier XML. Le format XYZ est un format de fichier simple où chaque ligne contient généralement trois valeurs numériques représentant les coordonnées X, Y et Z d'un point dans l'espace.

Les fichiers XML peuvent utiliser différentes structures pour stocker les informations de géométrie, telles que des balises GML (Geography Markup Language), des balises KML (Keyhole Markup Language), ou des structures personnalisées. Notre solution Python est conçue pour s'adapter à ces différentes structures en permettant la personnalisation des expressions XPath utilisées pour localiser les éléments géométriques.

Différents formats de stockage XML

Script Python de conversion XML vers XYZ

Voici un script Python complet qui peut convertir un fichier XML en format XYZ en extrayant les blocs <geometry> et en convertissant les coordonnées. Ce script est conçu pour être flexible et s'adapter à différentes structures XML.

import xml.etree.ElementTree as ET
import os
import sys
import re

def xml_to_xyz(xml_file, xyz_file, config=None):
    """
    Convertit un fichier XML en fichier XYZ en extrayant les données géométriques.

    Args:
        xml_file (str): Chemin vers le fichier XML d'entrée.
        xyz_file (str): Chemin vers le fichier XYZ de sortie.
        config (dict, optional): Configuration pour adapter le script à différentes structures XML.
    """
    # Configuration par défaut
    if config is None:
        config = {
            'geometry_path': './/geometry',            # Chemin XPath pour les éléments geometry
            'coord_extraction': 'mixed',               # Mode d'extraction: 'attribute', 'element', 'text', ou 'mixed'
            'coord_path': None,                        # Chemin XPath pour les éléments de coordonnées
            'namespaces': None,                        # Espaces de noms XML
            'z_default': 0,                            # Valeur par défaut pour Z si non spécifiée
            'delimiter': ' ',                          # Délimiteur pour les coordonnées dans le texte
            'format': '{x} {y} {z}',                   # Format de sortie pour chaque ligne
            'header': False                            # Inclure ou non un en-tête avec le nombre de points
        }

    try:
        # Analyse du fichier XML
        tree = ET.parse(xml_file)
        root = tree.getroot()

        # Détection automatique des espaces de noms
        if config['namespaces'] is None:
            ns_matches = re.findall(r'\{([^}]+)\}', ET.tostring(root, encoding='unicode'))
            if ns_matches:
                config['namespaces'] = {'ns': ns_matches[0]}
                print(f"Espace de noms détecté: {config['namespaces']}")

        # Recherche des éléments de géométrie
        if config['namespaces']:
            # Réécrit les chemins pour utiliser les espaces de noms
            if 'ns' in config['namespaces']:
                ns = config['namespaces']['ns']
                geometry_path = config['geometry_path'].replace('//', f'//{{http://{ns}}}')
                geometries = root.findall(geometry_path, namespaces={'ns': f'http://{ns}'})
            else:
                geometries = root.findall(config['geometry_path'], namespaces=config['namespaces'])
        else:
            geometries = root.findall(config['geometry_path'])

        if not geometries:
            print(f"Aucun élément de géométrie trouvé avec le chemin: {config['geometry_path']}")
            # Essayer avec des chemins alternatifs courants
            alternate_paths = ['.//Point', './/Polygon', './/LineString', './/gml:Point', './/gml:Polygon']
            for path in alternate_paths:
                geometries = root.findall(path)
                if geometries:
                    print(f"Éléments trouvés avec le chemin alternatif: {path}")
                    break

            if not geometries:
                raise ValueError("Aucun élément de géométrie trouvé. Veuillez spécifier un chemin XPath valide.")

        # Ouvrir le fichier XYZ pour écriture
        with open(xyz_file, 'w') as xyz:
            # Écrire l'en-tête si nécessaire
            if config['header']:
                xyz.write(str(len(geometries)) + '\n')
                xyz.write("Coordonnées extraites de " + os.path.basename(xml_file) + '\n')

            # Compteur pour les points traités
            points_processed = 0

            # Extraire les coordonnées de chaque élément de géométrie
            for geometry in geometries:
                coords = []

                # Méthode d'extraction basée sur la configuration
                if config['coord_extraction'] == 'attribute':
                    # Extraire des attributs (ex: <point x="1.0" y="2.0" z="3.0"/>)
                    try:
                        x = float(geometry.attrib.get('x', 0))
                        y = float(geometry.attrib.get('y', 0))
                        z = float(geometry.attrib.get('z', config['z_default']))
                        coords.append((x, y, z))
                    except (KeyError, ValueError) as e:
                        print(f"Impossible d'extraire les coordonnées des attributs: {e}")

                elif config['coord_extraction'] == 'element':
                    # Extraire des sous-éléments (ex: <point><x>1.0</x><y>2.0</y><z>3.0</z></point>)
                    try:
                        x_elem = geometry.find('x')
                        y_elem = geometry.find('y')
                        z_elem = geometry.find('z')

                        if x_elem is not None and y_elem is not None:
                            x = float(x_elem.text)
                            y = float(y_elem.text)
                            z = float(z_elem.text) if z_elem is not None else config['z_default']
                            coords.append((x, y, z))
                    except (AttributeError, ValueError) as e:
                        print(f"Impossible d'extraire les coordonnées des sous-éléments: {e}")

                elif config['coord_extraction'] == 'text':
                    # Extraire du texte (ex: <coordinates>1.0 2.0 3.0</coordinates>)
                    try:
                        coord_elem = geometry.find(config['coord_path'] or './coordinates') or geometry
                        if coord_elem is not None and coord_elem.text:
                            values = coord_elem.text.strip().split(config['delimiter'])
                            if len(values) >= 2:
                                x = float(values[0])
                                y = float(values[1])
                                z = float(values[2]) if len(values) > 2 else config['z_default']
                                coords.append((x, y, z))
                    except (AttributeError, ValueError, IndexError) as e:
                        print(f"Impossible d'extraire les coordonnées du texte: {e}")

                else:  # 'mixed' - essayer toutes les méthodes
                    # Essayer d'abord les attributs
                    if all(attr in geometry.attrib for attr in ['x', 'y']):
                        x = float(geometry.attrib['x'])
                        y = float(geometry.attrib['y'])
                        z = float(geometry.attrib.get('z', config['z_default']))
                        coords.append((x, y, z))

                    # Ensuite essayer les sous-éléments
                    elif geometry.find('x') is not None and geometry.find('y') is not None:
                        x = float(geometry.find('x').text)
                        y = float(geometry.find('y').text)
                        z_elem = geometry.find('z')
                        z = float(z_elem.text) if z_elem is not None else config['z_default']
                        coords.append((x, y, z))

                    # Ensuite chercher les éléments pos/coordinates/coord
                    else:
                        for path in ['./pos', './coordinates', './coord', './gml:pos', './gml:coordinates']:
                            coord_elem = geometry.find(path)
                            if coord_elem is not None and coord_elem.text:
                                values = coord_elem.text.strip().split()
                                if len(values) >= 2:
                                    x = float(values[0])
                                    y = float(values[1])
                                    z = float(values[2]) if len(values) > 2 else config['z_default']
                                    coords.append((x, y, z))
                                    break

                        # Si toujours rien trouvé, essayer de parser le texte direct de l'élément
                        if not coords and geometry.text and geometry.text.strip():
                            values = geometry.text.strip().split()
                            if len(values) >= 2:
                                x = float(values[0])
                                y = float(values[1])
                                z = float(values[2]) if len(values) > 2 else config['z_default']
                                coords.append((x, y, z))

                # Écrire les coordonnées dans le fichier XYZ
                for x, y, z in coords:
                    xyz.write(config['format'].format(x=x, y=y, z=z) + '\n')
                    points_processed += 1

            print(f"Conversion terminée. {points_processed} points écrits dans {xyz_file}")

    except FileNotFoundError:
        print(f"Erreur: Le fichier '{xml_file}' n'existe pas.")
        return False
    except ET.ParseError as e:
        print(f"Erreur lors de l'analyse du fichier XML: {e}")
        return False
    except Exception as e:
        print(f"Une erreur s'est produite: {e}")
        return False

    return True

# Exemple d'utilisation
if __name__ == "__main__":
    if len(sys.argv) < 3:
        print("Usage: python xml_to_xyz.py input.xml output.xyz")
    else:
        xml_file = sys.argv[1]
        xyz_file = sys.argv[2]

        # Configuration personnalisée (optionnelle)
        config = {
            'geometry_path': './/geometry',  # Chemin par défaut, modifiez selon votre structure XML
            'coord_extraction': 'mixed',     # Essaie toutes les méthodes d'extraction
            'z_default': 0,                  # Valeur Z par défaut si non spécifiée
            'header': True                   # Inclure un en-tête
        }

        xml_to_xyz(xml_file, xyz_file, config)

Comment utiliser ce script

Pour utiliser ce script, vous pouvez le sauvegarder dans un fichier (par exemple, xml_to_xyz.py) et l'exécuter depuis la ligne de commande :

python xml_to_xyz.py input.xml output.xyz

Vous pouvez également l'importer et l'utiliser dans votre propre code Python :

from xml_to_xyz import xml_to_xyz

xml_to_xyz('input.xml', 'output.xyz')

Personnalisation pour différentes structures XML

Le script peut être personnalisé pour s'adapter à différentes structures XML en modifiant le dictionnaire de configuration. Voici quelques exemples :

# Pour les fichiers GML
config_gml = {
    'geometry_path': './/{http://www.opengis.net/gml}Point',
    'coord_path': './/{http://www.opengis.net/gml}pos',
    'coord_extraction': 'text',
    'namespaces': {'gml': 'http://www.opengis.net/gml'}
}

# Pour les fichiers KML
config_kml = {
    'geometry_path': './/Point',
    'coord_path': './/coordinates',
    'coord_extraction': 'text',
    'delimiter': ',',
    'namespaces': {'kml': 'http://www.opengis.net/kml/2.2'}
}

# Pour les fichiers XML avec des attributs
config_attr = {
    'geometry_path': './/atom',
    'coord_extraction': 'attribute'
}

Visualisation du processus de conversion

Diagramme du processus de conversion

Ce diagramme illustre le flux de travail complet du processus de conversion, de l'analyse initiale du fichier XML à la génération du fichier XYZ final en passant par l'extraction des données géométriques.

Comparaison des performances des méthodes d'extraction

Ce graphique radar compare les performances relatives des différentes méthodes d'extraction des coordonnées implémentées dans notre script. La méthode mixte (utilisée par défaut) offre la meilleure combinaison de flexibilité, robustesse et support des différentes structures XML.

Exemples de structures XML et leur traitement

Voici quelques exemples de structures XML courantes pour les données géométriques et comment notre script les traite :

1. Structure GML standard

<?xml version="1.0" encoding="UTF-8"?>
<gml:FeatureCollection xmlns:gml="http://www.opengis.net/gml">
  <gml:featureMember>
    <gml:Point>
      <gml:pos>10.0 20.0 30.0</gml:pos>
    </gml:Point>
  </gml:featureMember>
  <gml:featureMember>
    <gml:Point>
      <gml:pos>40.0 50.0 60.0</gml:pos>
    </gml:Point>
  </gml:featureMember>
</gml:FeatureCollection>

Configuration recommandée :

config = {
    'geometry_path': './/{http://www.opengis.net/gml}Point',
    'coord_path': './/{http://www.opengis.net/gml}pos',
    'coord_extraction': 'text',
    'namespaces': {'gml': 'http://www.opengis.net/gml'}
}

2. Structure avec attributs

<?xml version="1.0" encoding="UTF-8"?>
<molecule>
  <geometry>
    <atom element="H" x="0.0" y="0.0" z="0.0"/>
    <atom element="O" x="0.0" y="0.0" z="1.0"/>
    <atom element="H" x="0.94" y="0.0" z="1.33"/>
  </geometry>
</molecule>

Configuration recommandée :

config = {
    'geometry_path': './/atom',
    'coord_extraction': 'attribute',
    'format': '{element} {x} {y} {z}'  # Ajoute l'élément chimique
}

3. Structure avec éléments imbriqués

<?xml version="1.0" encoding="UTF-8"?>
<data>
  <geometry>
    <point>
      <x>1.0</x>
      <y>2.0</y>
      <z>3.0</z>
    </point>
    <point>
      <x>4.0</x>
      <y>5.0</y>
      <z>6.0</z>
    </point>
  </geometry>
</data>

Configuration recommandée :

config = {
    'geometry_path': './/point',
    'coord_extraction': 'element'
}

Exemples d'utilisation pratique

Voici quelques cas d'utilisation pratique pour notre convertisseur XML vers XYZ :

Visualisation de données géospatiales

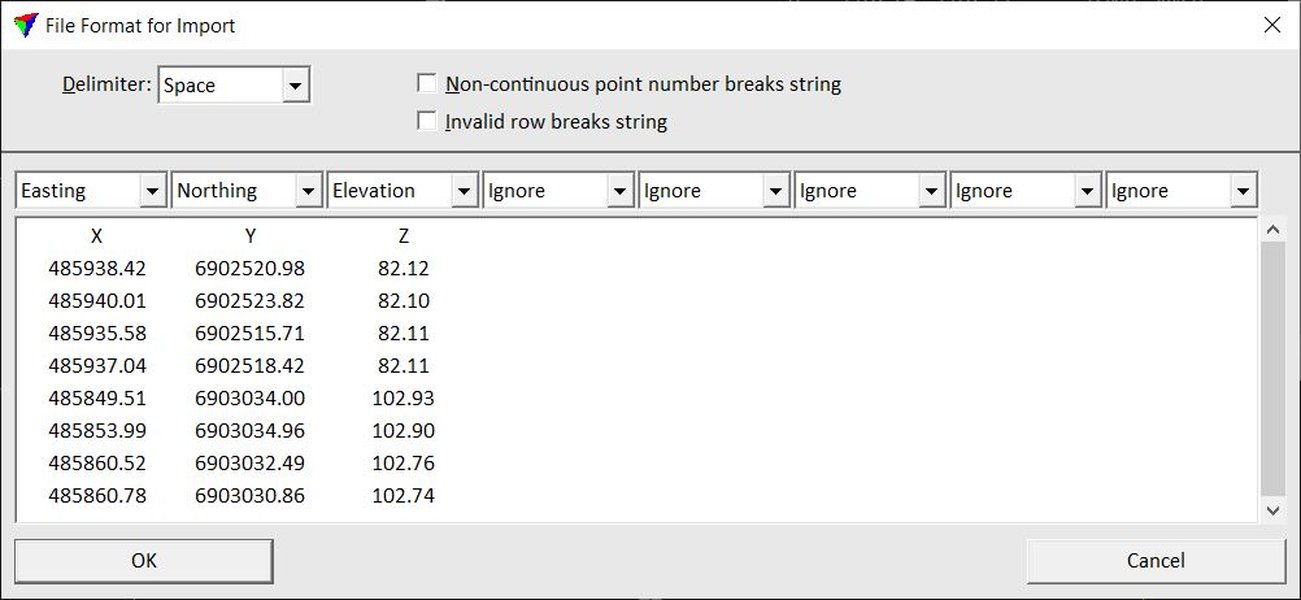

Après avoir converti vos données XML en format XYZ, vous pouvez les importer dans des logiciels de visualisation 3D comme ParaView, Blender, ou QGIS pour créer des visualisations spectaculaires de vos données géospatiales.

Exemples de visualisations

Traitement de données chimiques

Cette vidéo montre comment analyser des fichiers de chimie computationnelle avec Python, ce qui est directement lié à notre script de conversion XML vers XYZ. Le format XYZ est couramment utilisé en chimie pour représenter des structures moléculaires, et notre script peut être utilisé pour extraire ces structures à partir de fichiers XML.

En chimie computationnelle, les fichiers XYZ sont essentiels pour représenter la structure tridimensionnelle des molécules. Notre convertisseur permet d'extraire ces structures à partir de divers formats XML, facilitant ainsi l'analyse et la visualisation des données moléculaires.

Foire aux questions

config = {
    'geometry_path': './/{http://www.monespacedenoms.org}Point',
    'coord_path': './/{http://www.monespacedenoms.org}coordinates',
    'coord_extraction': 'text',
    'namespaces': {'ns': 'http://www.monespacedenoms.org'}
}

def xml_to_xyz_large_file(xml_file, xyz_file, config=None):
    # Configuration par défaut similaire...

    with open(xyz_file, 'w') as xyz_out:
        # Écrire l'en-tête si nécessaire
        if config['header']:
            xyz_out.write("Coordonnées extraites\n\n")

        # Utiliser iterparse pour un traitement itératif
        points_processed = 0
        context = ET.iterparse(xml_file, events=('end',))

        for event, elem in context:
            # Vérifier si c'est un élément de géométrie
            tag = elem.tag
            if tag.endswith('Point') or tag.endswith('Polygon') or tag.endswith('geometry'):
                # Extraire les coordonnées (code similaire à la fonction principale)
                # ...

                # Écrire les coordonnées dans le fichier
                for x, y, z in coords:
                    xyz_out.write(f"{x} {y} {z}\n")
                    points_processed += 1

                # Effacer l'élément pour libérer la mémoire
                elem.clear()

        print(f"Conversion terminée. {points_processed} points écrits.")

config = {
    # Autres options de configuration...
    'format': '{symbol} {x} {y} {z} {additional_info}'
}

# Exemple pour extraire un attribut supplémentaire
symbol = geometry.attrib.get('element', 'X')  # 'X' est la valeur par défaut
additional_info = geometry.attrib.get('charge', '0')  # '0' est la valeur par défaut

# Lors de l'écriture
xyz.write(config['format'].format(
    symbol=symbol,
    x=x,
    y=y,
    z=z,
    additional_info=additional_info
) + '\n')

from pyproj import Transformer

def xml_to_xyz_with_transform(xml_file, xyz_file, from_crs='EPSG:4326', to_crs='EPSG:3857', config=None):
    # Configuration habituelle...

    # Créer un transformateur de coordonnées
    transformer = Transformer.from_crs(from_crs, to_crs, always_xy=True)

    # Reste du code similaire, mais avec transformation lors de l'extraction des coordonnées
    # ...

    # Au lieu d'écrire directement x, y, z, transformer d'abord
    x_trans, y_trans = transformer.transform(x, y)
    xyz.write(f"{x_trans} {y_trans} {z}\n")

# Pour un format comme <gml:posList>1.0 2.0 3.0 4.0 5.0 6.0</gml:posList>
# représentant les points (1,2,3) et (4,5,6)

pos_list = geometry.find('.//{http://www.opengis.net/gml}posList')
if pos_list is not None and pos_list.text:
    values = pos_list.text.strip().split()
    # Supposons des coordonnées 3D (x,y,z)
    for i in range(0, len(values), 3):
        if i+2 < len(values):
            x = float(values[i])
            y = float(values[i+1])
            z = float(values[i+2])
            coords.append((x, y, z))

# Pour un format 2D, adaptez en conséquence
# for i in range(0, len(values), 2):
#     if i+1 < len(values):
#         x = float(values[i])
#         y = float(values[i+1])
#         z = config['z_default']
#         coords.append((x, y, z))

Références

• Documentation officielle de xml.etree.ElementTree - Python.org
• Analyser XML contenant des balises GML - GIS Stack Exchange
• geomConvert - GitHub Repository pour conversion de formats géométriques
• Conversion programmatique de données XML en shapefile - GIS Stack Exchange
• Lecture de fichiers XYZ et calcul de distances - Matter Modeling Stack Exchange

Recherches recommandées

Comment visualiser un fichier XYZ dans Blender avec Python

Conversion entre différents systèmes de coordonnées géographiques avec Python

Traitement de fichiers XML volumineux avec Python sans surcharge mémoire

Manipulation de nuages de points 3D avec Python et NumPy

Extraction de données géométriques à partir de fichiers GML avec Python
