فك شفرة لغة القلب الكهربائية: دليلك الشامل لتخطيط كهربية القلب (ECG)
اكتشف كيف تكشف النبضات الخفية أسرار صحة قلبك بأسلوب فاينمان المبسط
- 1.أبرز النقاط الجوهرية
- 2.فهم أساسيات ECG: القلب كمحطة طاقة كهربائية
- 3.رحلة عبر نبضة القلب: مكونات ECG الأساسية
- 4.خطوات تفسير ECG: دليل مبسط للمبتدئين
- 5.تحليل دقيق: قياسات ECG والمؤشرات التشخيصية
- 6.أمثلة عملية لتفسير ECG
- 7.اختصارات ذهنية (Mnemonics) لتسهيل الحفظ
- 8.الجوانب السريرية والأهمية التشخيصية لـ ECG
- 9.تقييم القدرات التشخيصية لـ ECG
- 10.تطورات ECG: من الجهاز التقليدي إلى الساعات الذكية
- 11.الأسئلة الشائعة (FAQ)
- 12.الخلاصة
- 13.اكتشف المزيد
- 14.المصادر المرجعية
أبرز النقاط الجوهرية
- تخطيط كهربية القلب (ECG) هو تسجيل للنشاط الكهربائي للقلب، يعمل كـ "بصمة كهربائية" لكل نبضة قلب، ويكشف عن صحة القلب ووظيفته.
- يتم تفسير ECG من خلال تحليل الخمسة الكبار: المعدل (Rate)، الإيقاع (Rhythm)، المحور (Axis)، الموجات (Waves) والفواصل (Intervals)، والتغيرات في مقطع ST (ST Segment).
- يمكن أن يساعد ECG في تشخيص مجموعة واسعة من الحالات القلبية، بما في ذلك النوبات القلبية (Heart Attacks)، اضطرابات نظم القلب (Arrhythmias)، وتضخم غرف القلب (Chamber Hypertrophy).
تخيل قلبك كمحرك كهربائي معقد، يولد إشارات كهربائية دقيقة ومنظمة لضمان ضخ الدم بكفاءة إلى جميع أنحاء جسمك. تخطيط كهربية القلب (Electrocardiogram)، المعروف اختصارًا بـ ECG أو EKG (من الكلمة الألمانية Elektrokardiogramm)، هو أداة تشخيصية حيوية تقوم بتسجيل هذه الإشارات الكهربائية. إنه بمثابة "استماع" دقيق إلى إيقاع قلبك، مما يسمح للأطباء بفهم كيفية عمله والكشف عن أي مشاكل محتملة.
فهم أساسيات ECG: القلب كمحطة طاقة كهربائية
ما هو ECG ولماذا هو مهم؟
بأسلوب فاينمان المبسط، يمكننا تشبيه القلب بـ "مضخة كهربائية" صغيرة. كل نبضة قلب هي نتيجة لإشارة كهربائية تنتشر عبر عضلة القلب، مما يؤدي إلى انقباضها ثم استرخائها. الـ ECG هو جهاز يلتقط هذه الإشارات الكهربائية الضعيفة من سطح الجسم ويسجلها على شكل رسم بياني أو موجات. هذا الرسم يوضح لنا متى تنقبض الأذينان (upper chambers)، متى تنقبض البطينان (lower chambers)، ومتى ترتاح جميع غرف القلب.
لماذا نحتاج إلى ECG؟ تمامًا كما يستمع المهندس إلى صوت محرك السيارة للتأكد من أنه يعمل بسلاسة، يستخدم الأطباء ECG للاستماع إلى "الحديث الكهربائي" لقلبك. هذا يساعدهم في:
- تشخيص النوبات القلبية (Heart Attacks) وتلف عضلة القلب.
- الكشف عن اضطرابات نظم القلب (Arrhythmias) مثل الرجفان الأذيني (Atrial Fibrillation) أو عدم انتظام ضربات القلب الأخرى.
- تحديد علامات تضخم غرف القلب (Chamber Hypertrophy) أو مشاكل في نظام التوصيل الكهربائي للقلب.

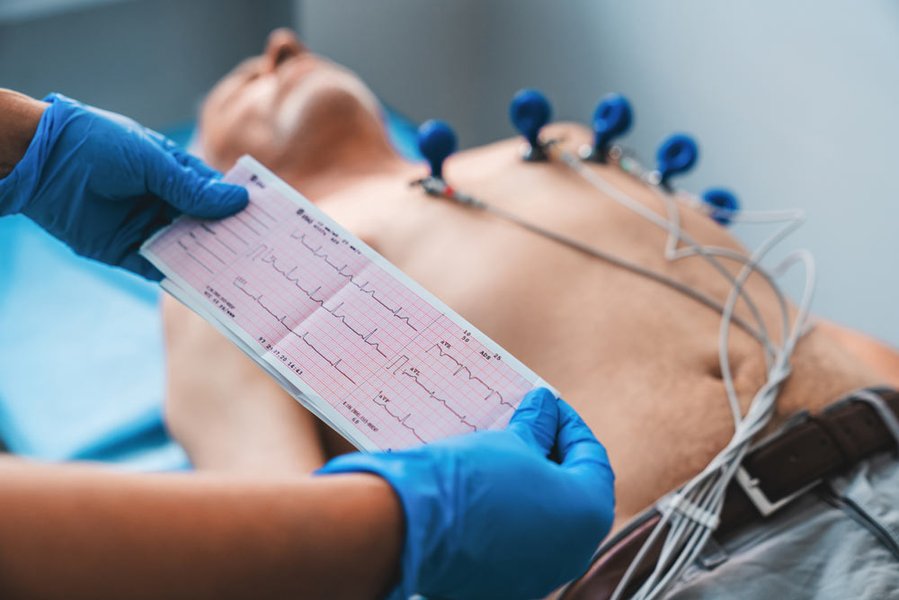

صورة توضيحية لنتائج تخطيط كهربية القلب (ECG) في سياق طبي.
كيف يعمل جهاز ECG؟
تعتمد آلية عمل جهاز ECG على مبدأ بسيط وفعال:
- Electrodes (اللواصق): يتم وضع لواصق صغيرة، تُسمى Electrodes، على مناطق محددة من صدرك، ذراعيك، وساقيك. هذه اللواصق ليست مؤلمة وتعمل كمستقبلات، تلتقط الإشارات الكهربائية الطبيعية التي يولدها قلبك.
- ECG Machine (الجهاز): تُوصل هذه اللواصق بجهاز ECG. يقوم هذا الجهاز بتضخيم الإشارات الكهربائية الضعيفة وتحويلها إلى رسوم بيانية مميزة تُطبع على ورقة خاصة أو تُعرض على شاشة.
- Waves (الموجات): تتكون الرسوم البيانية من سلسلة من الموجات والفواصل. كل موجة تمثل حدثًا كهربائيًا معينًا في دورة ضربة القلب، وسنتعرف عليها بالتفصيل لاحقًا.
رحلة عبر نبضة القلب: مكونات ECG الأساسية
الموجات والفواصل الزمنية: لغة القلب
لتفسير ECG، يجب أن نفهم المكونات الأساسية للرسم البياني. كل جزء يحكي قصة عن نشاط كهربائي معين في القلب. إليك أهم هذه المكونات:

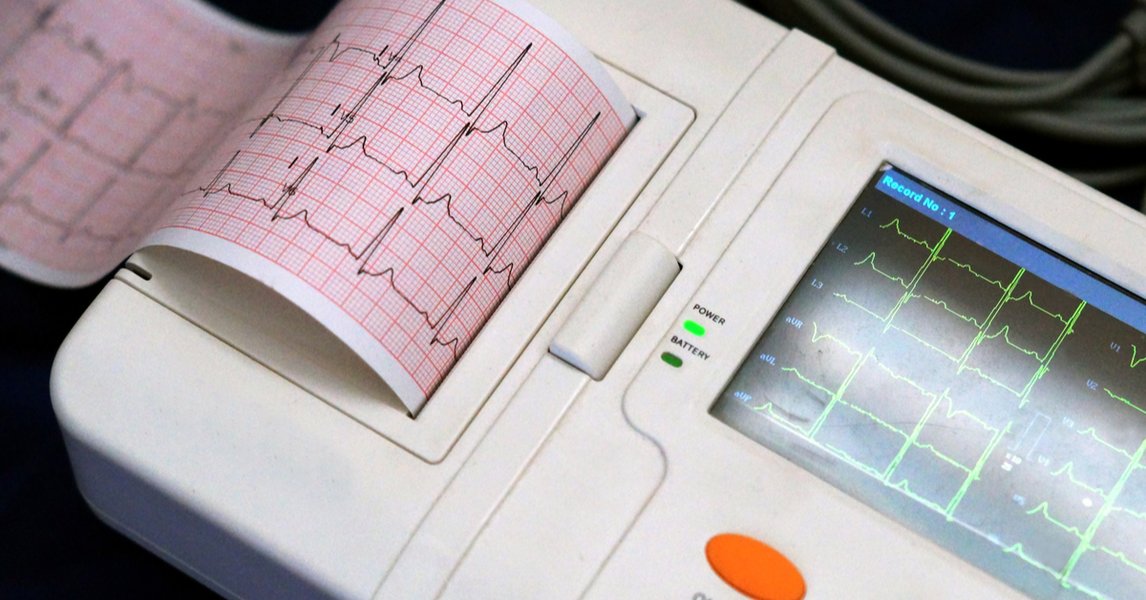

صورة توضح الموجات والفواصل الرئيسية في تخطيط كهربية القلب (ECG).
P wave: انقباض الأذينين
تُشير P wave إلى انقباض الأذينين (atrial depolarization). هذه الموجة الصغيرة تمثل الإشارة الكهربائية التي تبدأ في العقدة الجيبية الأذينية (Sinoatrial Node) وتنتشر عبر الأذينين، مما يجعلهما ينقبضان ويضخان الدم إلى البطينين.
PR interval: زمن التوصيل الأذيني البطيني
تُمثل PR interval المدة الزمنية التي تستغرقها الإشارة الكهربائية للانتقال من بداية انقباض الأذينين (P wave) حتى بداية انقباض البطينين (QRS complex). يتضمن ذلك التأخير الطبيعي في العقدة الأذينية البطينية (AV node) لضمان أن تفرغ الأذينان الدم بالكامل قبل أن تنقبض البطينان. قيمتها الطبيعية تتراوح عادة بين 0.12–0.20 ثانية (أي 3 إلى 5 مربعات صغيرة على ورقة ECG).
QRS complex: انقباض البطينين
يُعد QRS complex أهم جزء في ECG، فهو يمثل انقباض البطينين (ventricular depolarization)، وهي الغرف التي تضخ الدم إلى الرئتين وبقية الجسم. يتكون من ثلاث موجات صغيرة: Q wave، R wave، وS wave. عرضه الطبيعي عادةً أقل من 0.12 ثانية (أي أقل من 3 مربعات صغيرة).
ST segment و T wave: استرخاء البطينين
يُشير ST segment و T wave إلى إعادة شحن البطينين (ventricular repolarization)، وهي المرحلة التي تستعيد فيها خلايا عضلة البطين شحنتها الكهربائية استعدادًا للنبضة التالية. أي ارتفاع (ST elevation) أو انخفاض (ST depression) في مقطع ST، أو تغير في شكل T wave، يمكن أن يكون علامة مهمة على نقص التروية (Ischemia) أو النوبة القلبية (Myocardial Infarction).
QT interval: دورة كهربائية كاملة للبطينين
تُمثل QT interval المدة الكلية من بداية انقباض البطينين (QRS complex) حتى نهاية استرخائهما (T wave). إنها تعكس المدة التي تستغرقها خلايا عضلة البطين لتنشط ثم تستعيد شحنتها. يُفضل أن يكون QTc (QT المصحح للمعدل) أقصر من نصف زمن RR (المسافة بين قمتين R متتاليتين). يمكن أن تؤدي فواصل QT الطويلة إلى اضطرابات نظم قلبية خطيرة.
خطوات تفسير ECG: دليل مبسط للمبتدئين
نهج منظم لقراءة لغة القلب
لتسهيل قراءة وتفسير ECG، يمكننا اتباع نهج منظم خطوة بخطوة. لنشبه الأمر بقراءة خريطة طريق: نبدأ بالمعالم الكبيرة ثم ننتقل إلى التفاصيل الدقيقة.
خريطة ذهنية توضح الخطوات المنهجية لتفسير تخطيط كهربية القلب (ECG) ومكوناته الأساسية.
الخطوة 1: المعدل (Heart Rate)
أول ما نبحث عنه هو معدل ضربات القلب (Heart Rate). هل قلبك ينبض بسرعة كبيرة، ببطء شديد، أم في المعدل الطبيعي؟
- الإيقاع المنتظم: طريقة سريعة لحساب المعدل هي قسمة 300 على عدد المربعات الكبيرة بين قمتين R متتاليتين (R-R interval). على سبيل المثال، إذا كان هناك 4 مربعات كبيرة بين كل R، فالمعدل هو \( \text{300} / \text{4} = \text{75 bpm} \).
- الإيقاع غير المنتظم: عد عدد مركبات QRS في شريط مدته 6 ثوانٍ (عادة 30 مربعًا كبيرًا)، ثم اضرب العدد في 10.
- المعدل الطبيعي: يتراوح بين 60-100 نبضة في الدقيقة (beats per minute - BPM).
Mnemonic: "300, 150, 100, 75, 60, 50" (تسلسل سريع لتخمين المعدل عند الإيقاع المنتظم بقسمة 300 على عدد المربعات الكبيرة).
الخطوة 2: الإيقاع (Rhythm)
بعد المعدل، نتحقق من الإيقاع (Rhythm). هل ضربات القلب منتظمة أم غير منتظمة؟
- الإيقاع المنتظم (Regular Rhythm): المسافات بين قمم R متساوية.
- الإيقاع غير المنتظم (Irregular Rhythm): المسافات بين قمم R غير متساوية، وقد يشير إلى حالات مثل الرجفان الأذيني (Atrial Fibrillation).
- Sinus Rhythm: يُعرف بإيقاع الجيوب الأنفية الطبيعي، حيث تكون هناك P wave طبيعية قبل كل QRS complex.
Mnemonic: "Equal Gaps = Good Rhythm".
الخطوة 3: المحور الكهربائي (Cardiac Axis)
المحور الكهربائي (Cardiac Axis) هو الاتجاه العام للإشارة الكهربائية في القلب. يساعد في الكشف عن تضخم غرف القلب أو مشاكل التوصيل. نحدد المحور بالنظر إلى الموجات في Leads I و aVF:
- Normal Axis: عندما يكون كل من Lead I و Lead aVF موجبين.
- Left Axis Deviation (LAD): عندما يكون Lead I موجبًا و Lead aVF سالبًا (يشير إلى انحراف المحور الأيسر).
- Right Axis Deviation (RAD): عندما يكون Lead I سالبًا و Lead aVF موجبًا (يشير إلى انحراف المحور الأيمن).
Mnemonic: "LAD = Lead I Up, aVF Down" لتذكر انحراف المحور الأيسر.
الخطوة 4: الموجات والفواصل (Waves and Intervals)
هنا ندقق في تفاصيل كل موجة وفاصل، ونقارنها بالقيم الطبيعية:
- P wave: هل هي موجودة قبل كل QRS؟ هل شكلها طبيعي ومستديرة وموجبة في Lead II؟
- PR interval: هل مدتها طبيعية (0.12–0.20 ثانية)؟
- QRS duration: هل عرضه طبيعي (أقل من 0.12 ثانية)؟
- ST segment: هل هناك أي ارتفاع (ST elevation) أو انخفاض (ST depression)؟
- T wave: هل شكلها طبيعي؟ (مثلًا، هل هي مقلوبة Inverted T wave أو مسطحة Flattened T wave)؟
- QT interval: هل هو ضمن المعدلات الطبيعية المصححة للمعدل؟
Mnemonic: "PR < 5 small squares, QRS < 3 small squares" (لتذكر القيم الطبيعية للفواصل).
الخطوة 5: علامات نقص التروية أو الاحتشاء (Ischemia/Infarction)
نبحث عن العلامات التي قد تشير إلى نقص في تدفق الدم إلى عضلة القلب (Ischemia) أو نوبة قلبية (Infarction):
- ST elevation: ارتفاع مقطع ST هو علامة قوية على نوبة قلبية حادة (STEMI).
- ST depression: انخفاض مقطع ST قد يشير إلى نقص التروية (Ischemia) أو نوبة قلبية غير مرتفعة ST (NSTEMI).
- T wave changes: مثل T wave inversion (انقلاب موجة T) أو T wave flattening (تسطح موجة T) يمكن أن تكون علامات على نقص التروية.
تحليل دقيق: قياسات ECG والمؤشرات التشخيصية
فهم الأرقام وما تعنيه
تعتمد دقة تشخيص ECG على قياسات دقيقة للموجات والفواصل الزمنية. تُقاس هذه القيم بالمربعات الصغيرة والكبيرة على ورقة ECG القياسية، حيث يمثل كل مربع صغير 0.04 ثانية، وكل مربع كبير (5 مربعات صغيرة) 0.20 ثانية.
| المكون | الوصف | المدة الطبيعية (القيمة) | الدلالة السريرية للتغيرات |
|---|---|---|---|
| P wave | انقباض الأذينين (atrial depolarization) | أقل من 0.12 ثانية (3 مربعات صغيرة) | كبر حجم P wave: تضخم الأذينين (Atrial Hypertrophy). غياب P wave: الرجفان الأذيني (Atrial Fibrillation). |
| PR interval | زمن التوصيل من الأذينين إلى البطينين | 0.12-0.20 ثانية (3-5 مربعات صغيرة) | أطول من الطبيعي: إحصار أذيني بطيني (AV Block). أقصر من الطبيعي: مسار توصيل إضافي (Accessory Pathway). |
| QRS complex | انقباض البطينين (ventricular depolarization) | أقل من 0.12 ثانية (3 مربعات صغيرة) | أوسع من الطبيعي: إحصار فرع الحزمة (Bundle Branch Block)، تسرع القلب البطيني (Ventricular Tachycardia). |
| ST segment | المرحلة بين انقباض واسترخاء البطينين | خط الأساس (Isoline) | ارتفاع (Elevation): نوبة قلبية حادة (STEMI). انخفاض (Depression): نقص التروية (Ischemia). |
| T wave | استرخاء البطينين (ventricular repolarization) | تتغير حسب Lead، عادة موجبة في Lead II | انقلاب (Inversion)، تسطح (Flattening)، أو ارتفاع (Peaked T wave): نقص التروية، اختلال الكهارل (Electrolyte Imbalance). |
| QT interval | دورة كهربائية كاملة للبطينين | تعتمد على معدل ضربات القلب (QTc) | طويل: خطر اضطرابات نظم قلبية خطيرة (مثل Torsades de Pointes). قصير: بعض الاضطرابات الوراثية. |
جدول يلخص المكونات الرئيسية لـ ECG وقيمها الطبيعية ودلالاتها السريرية.
أمثلة عملية لتفسير ECG
تطبيق المعرفة على سيناريوهات حقيقية
لتثبيت فهمنا، دعنا نلقي نظرة على بعض الأمثلة الشائعة التي قد تظهر في قراءات ECG:
- ECG طبيعي (Normal ECG):
- معدل ضربات القلب: 60-100 bpm.
- إيقاع منتظم (Regular Rhythm) مع P wave طبيعية قبل كل QRS.
- PR interval ضمن 0.12–0.20 ثانية.
- QRS complex ضيق (أقل من 0.12 ثانية).
- ST segment على خط الأساس، و T wave طبيعية.
- Sinus Tachycardia (تسرع القلب الجيبي):
- معدل ضربات القلب: أعلى من 100 bpm (عادة 100-160 bpm).
- إيقاع منتظم مع P wave طبيعية قبل كل QRS.
- PR interval و QRS duration طبيعيين. السبب عادة يكون استجابة طبيعية للجهد أو التوتر.
- Atrial Fibrillation (الرجفان الأذيني):
- إيقاع غير منتظم تمامًا (Irregularly Irregular Rhythm).
- غياب P wave واضحة، وبدلاً من ذلك تظهر موجات اهتزازية صغيرة (Fibrillatory waves).
- QRS complex ضيق. هذا يدل على أن الأذينين لا ينقبضان بانتظام، بل يرتعشان، مما يؤثر على كفاءة ضخ الدم.
- ST-Elevation Myocardial Infarction (STEMI - نوبة قلبية حادة):
- يتميز بارتفاع واضح ومميز في ST segment في Leads معينة.
- قد يصاحبها ألم في الصدر وأعراض أخرى. يعتبر STEMI حالة طارئة تتطلب تدخلًا طبيًا فوريًا.
اختصارات ذهنية (Mnemonics) لتسهيل الحفظ
تذكر المعلومات الأساسية بسهولة
لتسهيل تذكر خطوات تفسير ECG ومكوناته، يمكن استخدام بعض الاختصارات الذهنية:
- RAMI:
- R = Rate (المعدل)
- A = Axis (المحور)
- M = Morphology (مورفولوجيا P/QRS/T)
- I = Ischemia (علامات نقص التروية/الاحتشاء)
- PQRST:
- P = P wave (انقباض الأذينين)
- QRS = QRS complex (انقباض البطينين)
- T = T wave (استرخاء البطينين)
- S = Segments (ST segment)
- T = Timing (الفواصل الزمنية مثل PR, QT)
- للفواصل الزمنية الطبيعية:
- PR interval: "Three to Five is fine" (3-5 مربعات صغيرة)
- QRS duration: "Less than Three is free" (أقل من 3 مربعات صغيرة)
الجوانب السريرية والأهمية التشخيصية لـ ECG
ECG كأداة لا غنى عنها في الطب الحديث
لا يقتصر دور ECG على كونه مجرد رسم بياني، بل هو أداة تشخيصية قوية وحيوية في الممارسة السريرية. يوفر معلومات قيمة وسريعة عن حالة القلب، مما يساعد الأطباء في اتخاذ قرارات علاجية مستنيرة.
متى يكون ECG ضروريًا؟
يتم إجراء ECG في مجموعة متنوعة من الحالات، منها:
- ألم الصدر (Chest Pain): لتشخيص أو استبعاد النوبات القلبية أو الذبحة الصدرية (Angina).
- أعراض قلبية (Cardiac Symptoms): مثل الخفقان (Palpitations)، الدوخة (Dizziness)، الإغماء (Syncope)، أو ضيق التنفس (Shortness of Breath).
- الفحص الروتيني (Routine Check-ups): خصوصًا للأشخاص الذين لديهم عوامل خطر لأمراض القلب، مثل ارتفاع ضغط الدم (Hypertension)، السكري (Diabetes)، أو تاريخ عائلي لأمراض القلب.
- قبل الجراحة (Pre-operative Assessment): لتقييم صحة القلب قبل أي إجراء جراحي.
- مراقبة الأدوية (Medication Monitoring): لتقييم تأثير بعض الأدوية على وظيفة القلب.
قيود ECG
على الرغم من أهميته، فإن ECG له بعض القيود. فهو يسجل النشاط الكهربائي للحظة معينة، وقد لا يكشف عن مشاكل تحدث بشكل متقطع. في بعض الحالات، قد تكون هناك حاجة لفحوصات إضافية مثل اختبار الإجهاد (Stress Test)، أو جهاز هولتر (Holter Monitor) لتسجيل ECG على مدار 24-48 ساعة، أو تخطيط صدى القلب (Echocardiogram) لتقييم بنية القلب ووظيفته الميكانيكية.

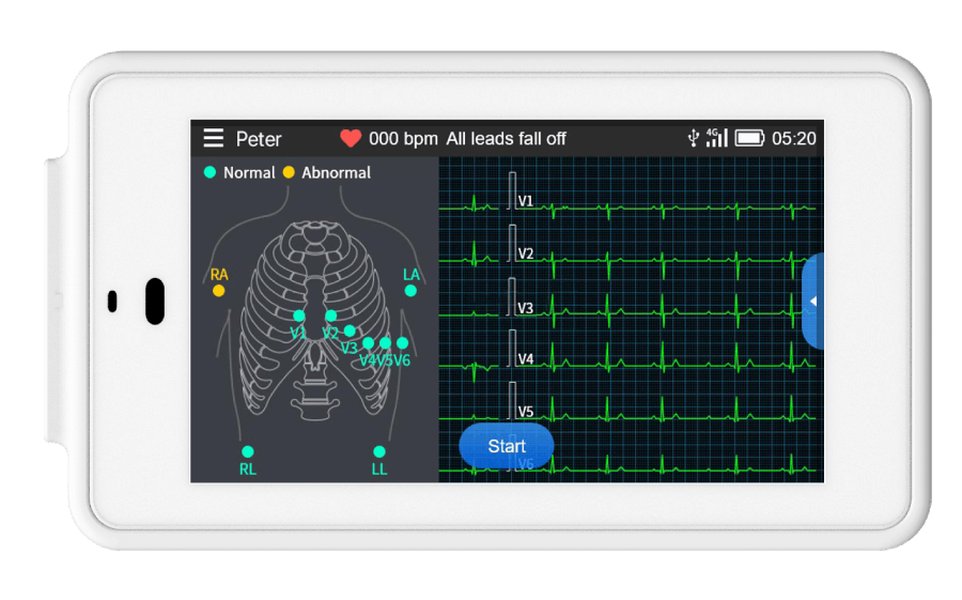

دليل توضيحي لمواضع الأقطاب الكهربائية (electrodes) لتسجيل ECG.
تقييم القدرات التشخيصية لـ ECG
مقارنة قوة ECG في تشخيص حالات مختلفة
يوفر الـ ECG نظرة ثاقبة سريعة وفعالة لمجموعة واسعة من حالات القلب. لتقييم فعاليته، يمكننا النظر إلى قدرته التشخيصية في مجالات مختلفة:
رادار تشارت يوضح القدرة التشخيصية لـ ECG في كشف أمراض القلب المختلفة مقابل الحاجة لفحوصات إضافية (مقياس من 1 إلى 5، حيث 5 هي الأعلى).
يوضح هذا الرسم البياني أن ECG ممتاز في تشخيص النوبات القلبية الحادة واضطرابات النظم الواضحة، ولكنه قد يتطلب فحوصات تكميلية لتقييم تضخم غرف القلب أو نقص التروية المزمن أو التأثير الدوائي بشكل أكثر شمولاً.
تطورات ECG: من الجهاز التقليدي إلى الساعات الذكية
نظرة على مستقبل مراقبة القلب
لم يعد ECG مقتصرًا على الأجهزة الكبيرة في المستشفيات. فقد شهد تطورات كبيرة أدت إلى ظهور أجهزة محمولة وحتى قابلة للارتداء. هذه الابتكارات جعلت مراقبة صحة القلب أكثر سهولة وإتاحة.
بار تشارت يقارن بين أنواع أجهزة ECG المختلفة من حيث سهولة الوصول ودقة التشخيص والمراقبة المستمرة (مقياس من 1 إلى 10).
يبين هذا الرسم أن الأجهزة المحمولة والساعات الذكية قد حسنت بشكل كبير من سهولة الوصول والمراقبة المستمرة، بينما تظل أجهزة ECG التقليدية هي المعيار الذهبي لدقة التشخيص الأولي الشامل.
ساعات ECG الذكية
أصبحت الساعات الذكية الحديثة قادرة على إجراء تخطيطات ECG أحادية Lead، مما يسمح للأفراد بمراقبة إيقاع قلبهم في أي وقت. هذه الساعات يمكنها الكشف عن بعض اضطرابات النظم الشائعة مثل الرجفان الأذيني (Atrial Fibrillation) وتنبيه المستخدم بضرورة استشارة الطبيب. على الرغم من أنها ليست بديلاً عن ECG السريري الكامل بـ 12 Lead، إلا أنها توفر أداة قيمة للكشف المبكر والمراقبة الشخصية.
فيديو يوضح الخطوات الخمسة الأساسية لقراءة تخطيط القلب الكهربائي، مما يدعم الشرح المبسط والعملي.
يقدم هذا الفيديو شرحًا مرئيًا ومبسطًا للخطوات الأساسية لقراءة ECG، مما يعزز الفهم العملي للمفاهيم التي تم تناولها أعلاه، وخاصة للمبتدئين في هذا المجال.
الأسئلة الشائعة (FAQ)
ما هو الفرق بين ECG و EKG؟
هل إجراء ECG مؤلم؟
كم تستغرق عملية تسجيل ECG؟
هل يمكن لـ ECG أن يكشف عن جميع مشاكل القلب؟
ماذا يعني أن تكون قراءة ECG "غير طبيعية"؟
الخلاصة
تخطيط كهربية القلب (ECG) هو نافذتنا على النشاط الكهربائي الحيوي للقلب. من خلال فهم الموجات والفواصل الأساسية وتطبيق نهج منهجي في التفسير، يمكننا فك شفرة لغة القلب والكشف عن مجموعة واسعة من الحالات الصحية. سواء كنت متخصصًا في الرعاية الصحية أو مجرد مهتم بصحة القلب، فإن فهم أساسيات ECG يعد خطوة أولى أساسية. ومع التطورات التكنولوجية، أصبح ECG أكثر إتاحة من أي وقت مضى، مما يفتح آفاقًا جديدة للمراقبة والتشخيص المبكر.
