فك شفرة نبضات قلبك: دليل شامل لقراءة تخطيط القلب (ECG)
رحلة مبسطة خطوة بخطوة لفهم لغة قلبك الكهربائية، مع أمثلة ومساعدات للذاكرة.
- 1.أبرز النقاط لفهم تخطيط القلب
- 2.مفهوم تخطيط القلب: "المخطط الكهربائي" لقلبك
- 3.التحضير للقراءة: الأساسيات التي لا غنى عنها
- 4.المنهجية المتبعة في قراءة الـ ECG خطوة بخطوة
- 5.أنواع تخطيط القلب (Types of ECG)
- 6.ماذا يكشف الـ ECG؟ رؤى حيوية لصحة قلبك
- 7.التعمق في تفاصيل الـ ECG: منظور Leads
- 8.نصائح إضافية وملاحظات مهمة
- 9.الأسئلة المتكررة (FAQ)
- 10.الخاتمة
- 11.مواضيع مقترحة ذات صلة
- 12.المراجع
أبرز النقاط لفهم تخطيط القلب
- تخطيط القلب (ECG/EKG) هو تسجيل للنشاط الكهربائي للقلب، يعكس كيفية انتشار الإشارات الكهربائية عبر القلب لتوليد النبضات.
- القراءة المنهجية تتضمن التحقق من معلومات المريض وإعدادات الجهاز، ثم تحليل المعدل والإيقاع والموجات والفترات الزمنية والمحور الكهربائي، وأخيرًا البحث عن أي شذوذ.
- تساعد الـ ECG في تشخيص مجموعة واسعة من أمراض القلب مثل اضطرابات النظم، نقص تروية عضلة القلب، وتضخم حجرات القلب.
تخيل قلبك كمحطة طاقة صغيرة تولد إشارات كهربائية مع كل نبضة. هذه الإشارات هي التي تتحكم في كيفية ضخ الدم بكفاءة إلى جميع أنحاء جسمك. تخطيط كهربية القلب (Electrocardiogram - ECG أو EKG) هو اختبار بسيط وغير مؤلم يلتقط هذه الإشارات الكهربائية ويرسمها على ورقة، مما يمنحنا "خريطة" مفصلة لنشاط قلبك الكهربائي. فهم هذه الخريطة يمكن أن يكشف عن معلومات حيوية حول صحة قلبك ويساعد في تشخيص مجموعة متنوعة من المشاكل.
سنقوم هنا بتبسيط عملية قراءة الـ ECG خطوة بخطوة، مع الحفاظ على المصطلحات الطبية باللغة الإنجليزية كما هي، وتقديم أمثلة واقعية ومساعدات للذاكرة (mnemonics) لجعل التعلم أسهل وأكثر فعالية، مستخدمين أسلوب فاينمان للتبسيط.
مفهوم تخطيط القلب: "المخطط الكهربائي" لقلبك
الـ ECG هو أساسًا تسجيل مرئي للإشارات الكهربائية التي تمر عبر قلبك. هذه الإشارات تبدأ من عقدة خاصة (SA node) في الأذين الأيمن وتنتشر لتجعل القلب ينقبض ثم يسترخي. الـ ECG يلتقط هذه "المحادثة الكهربائية" ويسجلها على شكل موجات ومنحنيات على شريط ورقي أو شاشة رقمية.
جهاز تخطيط القلب يسجل النشاط الكهربائي لقلب المريض.
ماذا تمثل موجات الـ ECG؟
كل جزء من الرسم البياني للـ ECG يمثل حدثًا كهربائيًا محددًا في القلب:
- P wave: تمثل انقباض الأذينين (Atrial depolarization)، وهي الإشارة الكهربائية التي تجعل الأذينين ينقبضان ويضخان الدم إلى البطينين. تخيلها كـ "زر التشغيل" للنبضة.
- QRS complex: يمثل انقباض البطينين (Ventricular depolarization)، وهي الإشارة الأقوى التي تجعل البطينين يضخان الدم إلى الشرايين الرئيسية. هذا هو "الضغط الكبير" الذي يدفع الدم.
- T wave: تمثل استرخاء البطينين (Ventricular repolarization)، وهي فترة راحة القلب بعد الضخ، حيث تستعيد خلايا القلب شحنتها الكهربائية لتكون جاهزة للنبضة التالية. فكر فيها كـ "فترة الاستراحة".
التحضير للقراءة: الأساسيات التي لا غنى عنها
قبل الغوص في تحليل الموجات، هناك خطوات أساسية يجب التأكد منها لضمان دقة القراءة.
التحقق من المعلومات والإعدادات (Patient Information and Settings)
هذه هي الخطوة الأولى والأكثر أهمية. تخيل أنك تقرأ كتابًا؛ أول شيء تفعله هو التأكد من أنك تقرأ الكتاب الصحيح للشخص الصحيح.
- تأكد من اسم المريض وتاريخ ميلاده (Patient Information): يجب أن تتطابق التفاصيل الموجودة على ورقة الـ ECG مع هوية المريض.
- تحقق من تاريخ ووقت إجراء الـ ECG (Date & Time): هذا يساعد في تتبع أي تغيرات مع مرور الوقت.
- تحقق من إعدادات الجهاز (Speed and Amplitude settings):
- سرعة الورقة (Speed): عادة ما تكون 25 mm/s. إذا كانت السرعة مختلفة، فإن حسابات معدل ضربات القلب والفترات الزمنية ستكون غير دقيقة.
- معايرة الجهد (Amplitude): عادة ما تكون 10 mm/mV، والتي تعني أن كل 10 مربعات صغيرة رأسيًا تعادل 1 ميللي فولت.
Mnemonic: "I.D. & SETTINGS" - Information (Patient), Date & Time, Settings (Speed, Amplitude).
المنهجية المتبعة في قراءة الـ ECG خطوة بخطوة
بعد التحقق من الأساسيات، نبدأ في قراءة الـ ECG بشكل منظم. كل خطوة تبني على سابقتها لتكوين صورة كاملة.
الخطوة 1: معدل ضربات القلب والإيقاع (Heart Rate and Rhythm)
هل قلبك ينبض بوتيرة ثابتة مثل ساعة حائط أم يضرب بشكل متقطع؟ هذا ما نبحث عنه هنا.
- معدل ضربات القلب (Heart Rate): هو عدد النبضات في الدقيقة (bpm).
- الإيقاع (Rhythm): هل النبضات منتظمة (Regular) أم غير منتظمة (Irregular)؟
حساب معدل ضربات القلب:
- الطريقة الأسهل للإيقاع المنتظم (300-150-100-75-60-50 Rule): ابحث عن موجة R تقع على خط مربع كبير سميك. ثم عد المربعات الكبيرة حتى موجة R التالية.
- إذا كانت R التالية على المربع الكبير الأول: 300 bpm
- إذا كانت على المربع الكبير الثاني: 150 bpm
- إذا كانت على المربع الكبير الثالث: 100 bpm
- إذا كانت على المربع الكبير الرابع: 75 bpm
- إذا كانت على المربع الكبير الخامس: 60 bpm
- إذا كانت على المربع الكبير السادس: 50 bpm
- طريقة المربعات الكبيرة (لمعدل منتظم): قسّم 300 على عدد المربعات الكبيرة بين موجتي R متتاليتين. مثال: إذا كان هناك 4 مربعات كبيرة، المعدل هو 300/4 = 75 bpm.
- طريقة الـ 10 ثوانٍ (لمعدل غير منتظم): عد عدد مركبات QRS في 10 ثوانٍ (عادة 50 مربعًا كبيرًا) واضرب العدد في 6.
Mnemonic: "RATE & RHYTHM" - Rate for speed, Rhythm for regularity.
الخطوة 2: تحليل الموجات والفترات الزمنية (ECG Waves, Intervals and Segments Analysis)
الآن، نغوص في تفاصيل "حروف" و"كلمات" خريطة الـ ECG.
موجة P (P wave):
تمثل انقباض الأذينين. يجب أن تكون موجودة قبل كل QRS complex، وأن تكون موجبة في معظم Leads (خاصة Lead II).
فترة PR (PR interval):
الزمن من بداية موجة P إلى بداية QRS complex. تعكس الوقت الذي تستغرقه الإشارة للانتقال من الأذينين إلى البطينين. الطبيعي يتراوح بين 120-200 ms (3-5 مربعات صغيرة). إذا كانت أطول، قد تشير إلى AV block. إذا كانت أقصر، قد تشير إلى مسار توصيل شاذ (accessory pathway).
Mnemonic: "PR = 3-5 boxes, like a parking spot".
مركب QRS (QRS complex):
يمثل انقباض البطينين. يجب أن يكون عرضه أقل من 120 ms (أقل من 3 مربعات صغيرة). عرض QRS الكبير قد يشير إلى مشاكل في التوصيل داخل البطينين مثل Bundle Branch Block.
Mnemonic: "QRS < 3 boxes = Quick".
قطعة ST (ST segment):
الخط بين نهاية QRS وبداية T wave. يجب أن يكون مستويًا (isoelectric). أي ارتفاع (ST Elevation) أو انخفاض (ST Depression) بأكثر من 1mm يعتبر غير طبيعي وقد يشير إلى Myocardial Ischemia أو Myocardial Infarction (نوبة قلبية).
Mnemonic: "ST = Stay flat".
موجة T (T wave):
تمثل استرخاء البطينين. يجب أن تكون في نفس اتجاه QRS في معظم الـ Leads الرئيسية. التغيرات في شكلها أو اتجاهها يمكن أن تشير إلى مشاكل مثل Ischemia أو اختلالات الكهارل (electrolyte imbalances).
Mnemonic: "T follows QRS like a tail follows a dog".
فترة QT (QT interval):
الزمن من بداية QRS إلى نهاية T wave. تعكس الفترة الكاملة لانقباض واسترخاء البطينين. يتم تصحيحها بناءً على معدل ضربات القلب (QTc). فترات QT الطويلة أو القصيرة جدًا قد تزيد من خطر اضطرابات النظم الخطيرة.
الخطوة 3: تحديد المحور الكهربائي للقلب (Electrical Axis)
المحور الكهربائي هو الاتجاه العام لانتشار الإشارة الكهربائية عبر البطينين. تخيل أنك تتبع السهم الذي يشير إلى أين تذهب الكهرباء الرئيسية في القلب.
كيفية تحديده ببساطة:
انظر إلى Lead I و Lead aVF.
- محور طبيعي (Normal Axis): كلا Lead I و Lead aVF موجبان (QRS في كليهما متجه لأعلى).
- انحراف محوري يساري (Left Axis Deviation - LAD): Lead I موجب، Lead aVF سالب.
- انحراف محوري يميني (Right Axis Deviation - RAD): Lead I سالب، Lead aVF موجب.
Mnemonic: "I love aVF = Normal" (كلاهما موجب).

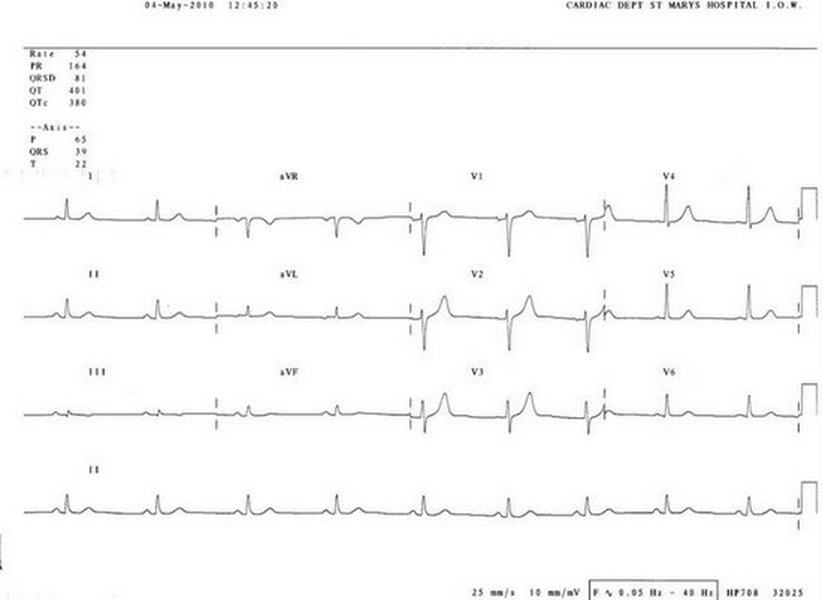

توضيح للمحاور الكهربائية للقلب في الـ ECG Leads.
الخطوة 4: البحث عن الشذوذات (Abnormalities)
بعد تحليل كل جزء، نبحث عن أي "علامات تحذير" غير طبيعية. هذه الخطوة تتطلب دمج كل ما تعلمناه.
- تغيرات في شكل الموجات (Waveform Morphology): هل هناك P waves غير طبيعية؟ Q waves عميقة (Pathological Q waves)؟ QRS complexes مشوهة؟
- تغيرات في الفترات الزمنية: هل PR interval طويل جدًا (First-degree AV block)؟ هل QRS واسع (Bundle Branch Block)؟
- تغيرات في قطعة ST-T: هل هناك ST Elevation/Depression (تشير إلى Ischemia أو Infarction)؟ هل T waves مقلوبة أو شديدة الارتفاع؟
- موجات إضافية: هل هناك موجات أخرى مثل U wave؟
Mnemonic: "FIND FLAWS" - Find Low And Weird Signals.
أنواع تخطيط القلب (Types of ECG)
لا يقتصر الـ ECG على نوع واحد فقط، بل هناك عدة أنواع تستخدم لأغراض مختلفة.
الرسم البياني أعلاه يوضح مقارنة بين الأنواع المختلفة لتخطيط القلب بناءً على تفاصيلها ومدة المراقبة وقدرتها على كشف المشاكل المتقطعة. كل نوع له مزاياه واستخداماته الخاصة.
- 12-Lead ECG: هو النوع القياسي والأكثر شيوعًا. يستخدم 10 Electrodes لإنتاج 12 منظورًا مختلفًا للقلب (6 Limb Leads و 6 Precordial Leads). يوفر هذا نظرة شاملة وفورية لنشاط القلب.
- Holter Monitor: جهاز ECG محمول يرتديه المريض لمدة 24-48 ساعة أو أكثر. يسجل نشاط القلب بشكل مستمر، وهو مفيد لاكتشاف المشاكل التي لا تظهر أثناء فحص ECG القياسي القصير، مثل Arrhythmias المتقطعة.
- Ambulatory ECG: مصطلح عام يشمل أجهزة ECG المحمولة التي يمكن للمريض ارتداؤها أثناء ممارسة أنشطته اليومية، مثل Event Recorders التي يسجلها المريض عند الشعور بأعراض.
- Stress ECG (Treadmill Test): يتم إجراء هذا الاختبار أثناء ممارسة المريض للتمارين الرياضية (عادة على جهاز المشي) لمراقبة استجابة القلب للإجهاد، ويستخدم لتشخيص Ischemic Heart Disease.
ماذا يكشف الـ ECG؟ رؤى حيوية لصحة قلبك
الـ ECG أداة تشخيصية قوية تكشف عن مجموعة واسعة من الحالات القلبية. تخيل أن الـ ECG هو جهاز كشف الأخطاء لقلبك.
| الحالة الطبية (Medical Condition) | ما يكشفه الـ ECG (ECG Findings) | شرح مبسط (Simplified Explanation) |
|---|---|---|
| Arrhythmias (اضطرابات النظم القلبي) | Irregular rhythm, fast/slow heart rate, abnormal P waves. | نبضات قلب غير منتظمة، سريعة جدًا (Tachycardia) أو بطيئة جدًا (Bradycardia)، أو موجات P غير طبيعية. |
| Myocardial Ischemia/Infarction (نقص التروية/النوبة القلبية) | ST elevation/depression, T wave inversion, pathological Q waves. | ارتفاع أو انخفاض في قطعة ST، موجات T مقلوبة، أو ظهور Q waves عميقة. |
| Chamber Hypertrophy (تضخم حجرات القلب) | Increased voltage in specific leads, axis deviation. | موجات QRS أكبر حجمًا في بعض الـ Leads، انحراف في المحور الكهربائي. |
| Conduction Abnormalities (مشاكل التوصيل الكهربائي) | Prolonged PR interval, wide QRS, absence of P waves. | فترة PR طويلة، QRS واسع، أو عدم وجود موجات P قبل كل QRS. |
| Electrolyte Imbalances (اختلالات الكهارل) | Changes in T wave morphology, prolonged QT interval. | تغيرات في شكل موجة T، فترة QT طويلة أو قصيرة. |
| Pericarditis (التهاب التامور) | Diffuse ST elevation, PR depression. | ارتفاع منتشر في قطعة ST، انخفاض في فترة PR. |
هذا الجدول يلخص بعض الحالات الشائعة التي يمكن للـ ECG تشخيصها، ويقدم نظرة سريعة على التغيرات التي قد تظهر.
التعمق في تفاصيل الـ ECG: منظور Leads
تخطيط القلب القياسي ذو الـ 12 Lead يوفر رؤى متعددة لقلبك. تخيل أن كل Lead عبارة عن "كاميرا" صغيرة تلتقط صورة للنشاط الكهربائي من زاوية مختلفة.
هذا المخطط الذهني يوضح كيف تُقسم الـ 12 Leads إلى مجموعات، وكل مجموعة تراقب جزءًا معينًا من القلب:
- Anterior Leads (V3, V4): تراقب الجدار الأمامي للبطين الأيسر.
- Septal Leads (V1, V2): تراقب الحاجز بين البطينين (septum).
- Inferior Leads (II, III, aVF): تراقب الجدار السفلي للقلب.
- Lateral Leads (I, aVL, V5, V6): تراقب الجدار الجانبي للبطين الأيسر.
هذه الرؤية المتعددة تساعد الأطباء على تحديد موقع المشكلة بدقة أكبر، على سبيل المثال، إذا كان هناك Myocardial Infarction (نوبة قلبية) في الجدار السفلي، فستظهر التغيرات غالبًا في Leads II, III, و aVF.
يوضح هذا الرسم الراداري مستويات الكفاءة المتوقعة في تحليل عناصر الـ ECG المختلفة بين القارئ المبتدئ والخبر، حيث تتطلب بعض الجوانب مثل تقييم قطعة ST وتحديد المحور خبرة أكبر.
شرح مرئي شامل حول كيفية قراءة وتفسير تخطيط القلب (ECG) خطوة بخطوة، مع إرشادات لمساعدتك على فهم المصطلحات والمعايير الأساسية.
نصائح إضافية وملاحظات مهمة
- الممارسة هي المفتاح: قراءة الـ ECG مهارة تتطلب الكثير من الممارسة. كلما قرأت عددًا أكبر من الـ ECGs، كلما أصبحت أفضل في تحديد الأنماط الطبيعية وغير الطبيعية.
- السياق السريري (Clinical Context): يجب دائمًا تفسير نتائج الـ ECG في سياق الأعراض السريرية للمريض وتاريخه الطبي والأدوية التي يتناولها. لا يمكن الاعتماد على الـ ECG وحده للتشخيص النهائي في جميع الحالات.
- الاستشارة المتخصصة: في حالة الشك، استشر دائمًا طبيبًا مختصًا في أمراض القلب (Cardiologist) لتأكيد التشخيص وتحديد خطة العلاج المناسبة.
- المتابعة: مقارنة الـ ECG الحالي مع تسجيلات سابقة للمريض أمر بالغ الأهمية لتحديد أي تغيرات جديدة أو تدهور في الحالة.
الأسئلة المتكررة (FAQ)
ما هو الفرق بين ECG و EKG؟
هل قراءة الـ ECG مؤلمة؟
كم تستغرق قراءة الـ ECG؟
هل يمكن للـ ECG أن يكشف جميع مشاكل القلب؟
الخاتمة
فهم كيفية قراءة الـ ECG هو مهارة أساسية للمهنيين الصحيين وأي شخص يرغب في التعمق في فهم صحة القلب. من خلال اتباع الخطوات المنهجية التي تم شرحها، بدءًا من التحقق من الإعدادات ووصولاً إلى تحليل كل موجة وفترة زمنية، يمكننا تجميع صورة واضحة لنشاط القلب الكهربائي. تذكر أن الممارسة والسياق السريري هما مفتاحان للتشخيص الدقيق، وأن هذا الدليل هو نقطة انطلاق لرحلتك في فهم هذه الأداة التشخيصية الرائعة.
